Насосна станція
Номер патенту: 36895
Опубліковано: 10.11.2008
Автори: Оліфіренко Олексій Іонович, Нікітін Сергій Вікторович, Косарев Василь Васильович, Варшавський Юлій Іоганович, Стаднік Микола Іванович
Формула / Реферат
Насосна станція, що містить гідробак, підживлювальний насос, гідророзподільник з механізмом перемикання, силовий багатоплунжерний насос, з'єднані гідролініями всмоктування й підживлення, при цьому силовий багатоплунжерний насос містить всмоктувальні й нагнітальні клапани, штовхачі привідного механізму й плунжери, механічно не з'єднані зі штовхачами, причому кожний плунжер розташований у робочій порожнині між всмоктувальними й нагнітальним клапанами, а кожний всмоктувальний клапан оснащений підпружиненим поршнем, встановленим з можливістю утримання всмоктувального клапана в нормально відкритому положенні, крім того вхід підживлювального насоса з'єднаний з баком, вихід підживлювального насоса з'єднаний із входом силового багатоплунжерного насоса через гідророзподільник з можливістю їх роз'єднання, а вихід силового багатоплунжерного насоса з'єднаний гідролінією напору з напірною магістраллю споживача, яка відрізняється тим, що вхід підживлювального насоса з'єднаний з баком через всмоктувальний колектор, гідролінія напору оснащена гідроклапаном розвантаження, виконаним з можливістю почергового з'єднання й роз'єднання гідролінії напору з напірною магістраллю споживача та з окремою зливальною лінією, з'єднаною з всмоктувальним колектором, при цьому гідророзподільник з'єднаний окремою зливальною гідролінією з всмоктувальним колектором.
Текст

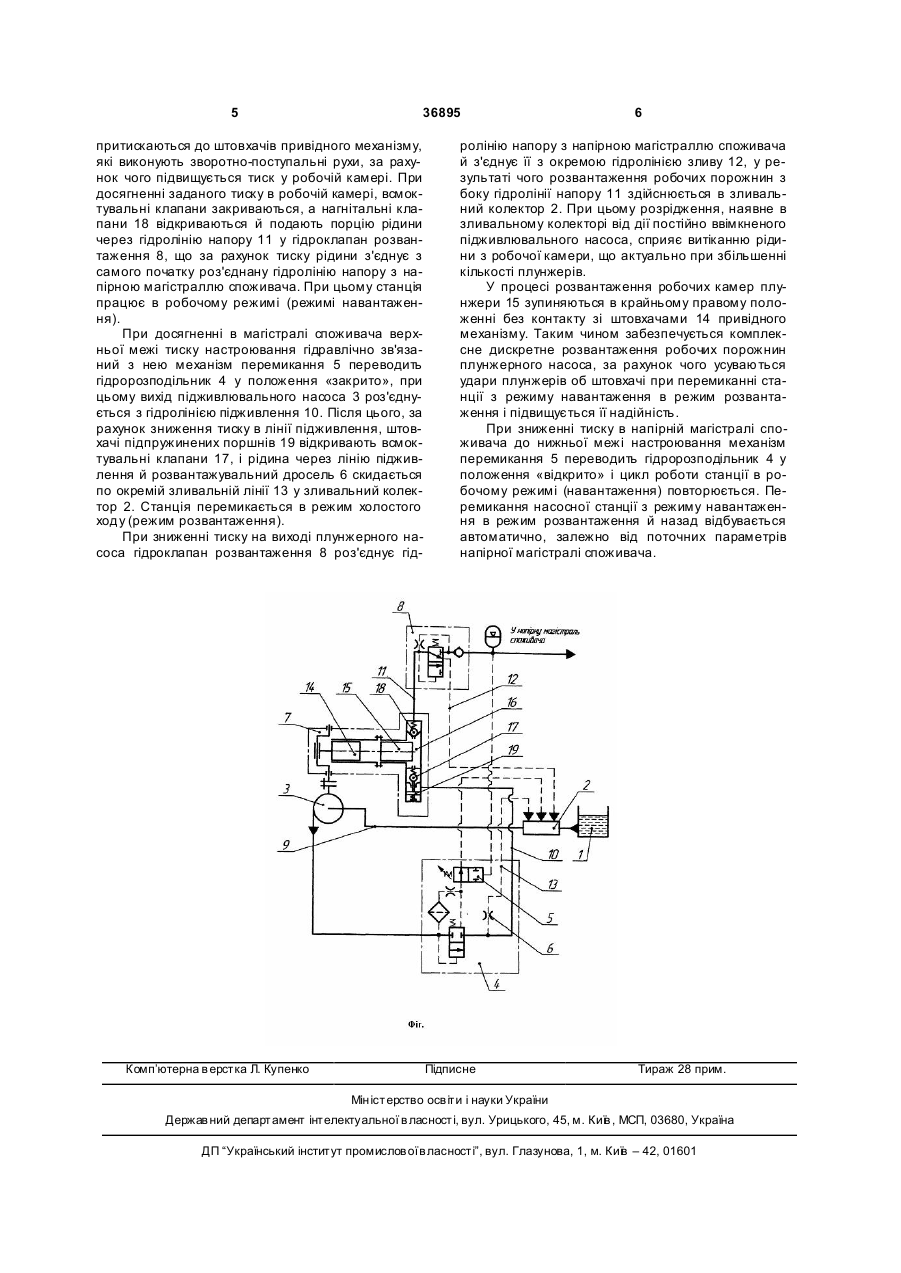

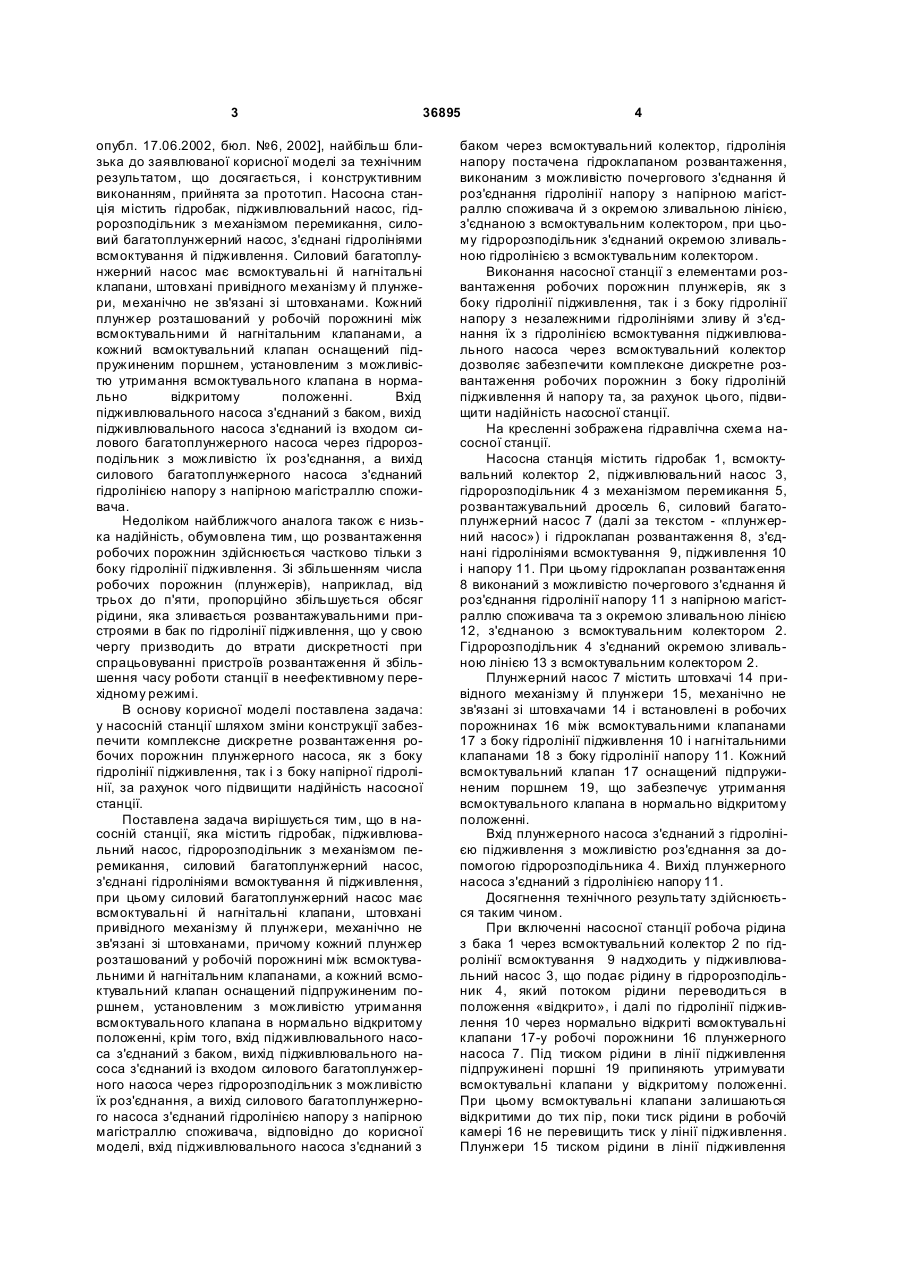

Насосна станція, що містить гідробак, підживлювальний насос, гідророзподільник з механізмом перемикання, силовий багатоплунжерний насос, з'єднані гідролініями всмоктування й підживлення, при цьому силовий багатоплунжерний насос містить всмоктувальні й нагнітальні клапани, штовхачі привідного механізму й плунжери, механічно не з'єднані зі штовхачами, причому кожний плунжер розташований у робочій порожнині між всмоктува U 2 (19) 1 3 36895 опубл. 17.06.2002, бюл. №6, 2002], найбільш близька до заявлюваної корисної моделі за технічним результатом, що досягається, і конструктивним виконанням, прийнята за прототип. Насосна станція містить гідробак, підживлювальний насос, гідророзподільник з механізмом перемикання, силовий багатоплунжерний насос, з'єднані гідролініями всмоктування й підживлення. Силовий багатоплунжерний насос має всмоктувальні й нагнітальні клапани, штовхані привідного механізму й плунжери, механічно не зв'язані зі штовханами. Кожний плунжер розташований у робочій порожнині між всмоктувальними й нагнітальним клапанами, а кожний всмоктувальний клапан оснащений підпружиненим поршнем, установленим з можливістю утримання всмоктувального клапана в нормально відкритому положенні. Вхід підживлювального насоса з'єднаний з баком, вихід підживлювального насоса з'єднаний із входом силового багатоплунжерного насоса через гідророзподільник з можливістю їх роз'єднання, а вихід силового багатоплунжерного насоса з'єднаний гідролінією напору з напірною магістраллю споживача. Недоліком найближчого аналога також є низька надійність, обумовлена тим, що розвантаження робочих порожнин здійснюється частково тільки з боку гідролінії підживлення. Зі збільшенням числа робочих порожнин (плунжерів), наприклад, від трьох до п'яти, пропорційно збільшується обсяг рідини, яка зливається розвантажувальними пристроями в бак по гідролінії підживлення, що у свою чергу призводить до втрати дискретності при спрацьовуванні пристроїв розвантаження й збільшення часу роботи станції в неефективному перехідному режимі. В основу корисної моделі поставлена задача: у насосній станції шляхом зміни конструкції забезпечити комплексне дискретне розвантаження робочих порожнин плунжерного насоса, як з боку гідролінії підживлення, так і з боку напірної гідролінії, за рахунок чого підвищити надійність насосної станції. Поставлена задача вирішується тим, що в насосній станції, яка містить гідробак, підживлювальний насос, гідророзподільник з механізмом перемикання, силовий багатоплунжерний насос, з'єднані гідролініями всмоктування й підживлення, при цьому силовий багатоплунжерний насос має всмоктувальні й нагнітальні клапани, штовхані привідного механізму й плунжери, механічно не зв'язані зі штовханами, причому кожний плунжер розташований у робочій порожнині між всмоктувальними й нагнітальним клапанами, а кожний всмоктувальний клапан оснащений підпружиненим поршнем, установленим з можливістю утримання всмоктувального клапана в нормально відкритому положенні, крім того, вхід підживлювального насоса з'єднаний з баком, вихід підживлювального насоса з'єднаний із входом силового багатоплунжерного насоса через гідророзподільник з можливістю їх роз'єднання, а вихід силового багатоплунжерного насоса з'єднаний гідролінією напору з напірною магістраллю споживача, відповідно до корисної моделі, вхід підживлювального насоса з'єднаний з 4 баком через всмоктувальний колектор, гідролінія напору постачена гідроклапаном розвантаження, виконаним з можливістю почергового з'єднання й роз'єднання гідролінії напору з напірною магістраллю споживача й з окремою зливальною лінією, з'єднаною з всмоктувальним колектором, при цьому гідророзподільник з'єднаний окремою зливальною гідролінією з всмоктувальним колектором. Виконання насосної станції з елементами розвантаження робочих порожнин плунжерів, як з боку гідролінії підживлення, так і з боку гідролінії напору з незалежними гідролініями зливу й з'єднання їх з гідролінією всмоктування підживлювального насоса через всмоктувальний колектор дозволяє забезпечити комплексне дискретне розвантаження робочих порожнин з боку гідроліній підживлення й напору та, за рахунок цього, підвищити надійність насосної станції. На кресленні зображена гідравлічна схема насосної станції. Насосна станція містить гідробак 1, всмоктувальний колектор 2, підживлювальний насос 3, гідророзподільник 4 з механізмом перемикання 5, розвантажувальний дросель 6, силовий багатоплунжерний насос 7 (далі за текстом - «плунжерний насос») і гідроклапан розвантаження 8, з'єднані гідролініями всмоктування 9, підживлення 10 і напору 11. При цьому гідроклапан розвантаження 8 виконаний з можливістю почергового з'єднання й роз'єднання гідролінії напору 11 з напірною магістраллю споживача та з окремою зливальною лінією 12, з'єднаною з всмоктувальним колектором 2. Гідророзподільник 4 з'єднаний окремою зливальною лінією 13 з всмоктувальним колектором 2. Плунжерний насос 7 містить штовхачі 14 привідного механізму й плунжери 15, механічно не зв'язані зі штовхачами 14 і встановлені в робочих порожнинах 16 між всмоктувальними клапанами 17 з боку гідролінії підживлення 10 і нагнітальними клапанами 18 з боку гідролінії напору 11. Кожний всмоктувальний клапан 17 оснащений підпружиненим поршнем 19, що забезпечує утримання всмоктувального клапана в нормально відкритому положенні. Вхід плунжерного насоса з'єднаний з гідролінією підживлення з можливістю роз'єднання за допомогою гідророзподільника 4. Вихід плунжерного насоса з'єднаний з гідролінією напору 11. Досягнення технічного результату здійснюється таким чином. При включенні насосної станції робоча рідина з бака 1 через всмоктувальний колектор 2 по гідролінії всмоктування 9 надходить у підживлювальний насос 3, що подає рідину в гідророзподільник 4, який потоком рідини переводиться в положення «відкрито», і далі по гідролінії підживлення 10 через нормально відкриті всмоктувальні клапани 17-у робочі порожнини 16 плунжерного насоса 7. Під тиском рідини в лінії підживлення підпружинені поршні 19 припиняють утримувати всмоктувальні клапани у відкритому положенні. При цьому всмоктувальні клапани залишаються відкритими до тих пір, поки тиск рідини в робочій камері 16 не перевищить тиск у лінії підживлення. Плунжери 15 тиском рідини в лінії підживлення 5 36895 притискаються до штовхачів привідного механізму, які виконують зворотно-поступальні рухи, за рахунок чого підвищується тиск у робочій камері. При досягненні заданого тиску в робочій камері, всмоктувальні клапани закриваються, а нагнітальні клапани 18 відкриваються й подають порцію рідини через гідролінію напору 11 у гідроклапан розвантаження 8, що за рахунок тиску рідини з'єднує з самого початку роз'єднану гідролінію напору з напірною магістраллю споживача. При цьому станція працює в робочому режимі (режимі навантаження). При досягненні в магістралі споживача верхньої межі тиску настроювання гідравлічно зв'язаний з нею механізм перемикання 5 переводить гідророзподільник 4 у положення «закрито», при цьому вихід підживлювального насоса 3 роз'єднується з гідролінією підживлення 10. Після цього, за рахунок зниження тиску в лінії підживлення, штовхачі підпружинених поршнів 19 відкривають всмоктувальні клапани 17, і рідина через лінію підживлення й розвантажувальний дросель 6 скидається по окремій зливальній лінії 13 у зливальний колектор 2. Станція перемикається в режим холостого ходу (режим розвантаження). При зниженні тиску на виході плунжерного насоса гідроклапан розвантаження 8 роз'єднує гід Комп’ютерна в ерстка Л. Купенко 6 ролінію напору з напірною магістраллю споживача й з'єднує її з окремою гідролінією зливу 12, у результаті чого розвантаження робочих порожнин з боку гідролінії напору 11 здійснюється в зливальний колектор 2. При цьому розрідження, наявне в зливальному колекторі від дії постійно ввімкненого підживлювального насоса, сприяє витіканню рідини з робочої камери, що актуально при збільшенні кількості плунжерів. У процесі розвантаження робочих камер плунжери 15 зупиняються в крайньому правому положенні без контакту зі штовхачами 14 привідного механізму. Таким чином забезпечується комплексне дискретне розвантаження робочих порожнин плунжерного насоса, за рахунок чого усуваються удари плунжерів об штовхачі при перемиканні станції з режиму навантаження в режим розвантаження і підвищується її надійність. При зниженні тиску в напірній магістралі споживача до нижньої межі настроювання механізм перемикання 5 переводить гідророзподільник 4 у положення «відкрито» і цикл роботи станції в робочому режимі (навантаження) повторюється. Перемикання насосної станції з режиму навантаження в режим розвантаження й назад відбувається автоматично, залежно від поточних параметрів напірної магістралі споживача. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPump station
Автори англійськоюVarshavskyi Yulii Iohannovych, Kosarev Vasyl Vasyliovych, Nikitin Serhii Viktorovych, Olifirenko Oleksii Ionovych, Stadnik Mykola Ivanovych
Назва патенту російськоюНасосная станция
Автори російськоюВаршавский Юлий Иоганнович, Косарев Василий Васильевич, Никитин Сергей Викторович, Олифиренко Алексей Ионович, Стадник Николай Иванович
МПК / Мітки
МПК: F04B 23/00, F04B 13/00
