Завантажити PDF файл.

Формула / Реферат

Система життєзабезпечення водолазного дзвона, до складу якої входять: джерело водню, балони з киснем поза міцним корпусом з клапаном і манометром, блок підігріву ГДС, який складається з теплообмінника та газонагнітача, блок поглинення вуглекислого газу, який містить газонагнітач і касети з поглиначем вуглекислого газу, датчик глибини занурення, датчики з регуляторами температури і тиску заселеного простору дзвона, яка відрізняється тим, що додатково має джерело водню у вигляді термосорбційного компресора, розташованого в корпусі дзвона, що є посудиною, заповненою гідридом інтерметалічної сполуки, з електронагрівачами в ньому, з'єднаними через датчики тиску та глибини занурення з джерелом енергії, при цьому оболонка посудини оребрена і з'єднана через додатковий газохід з заслінкою, привід якої підключено до регулятора температури, з блоком поглинення вуглекислого газу.

Текст

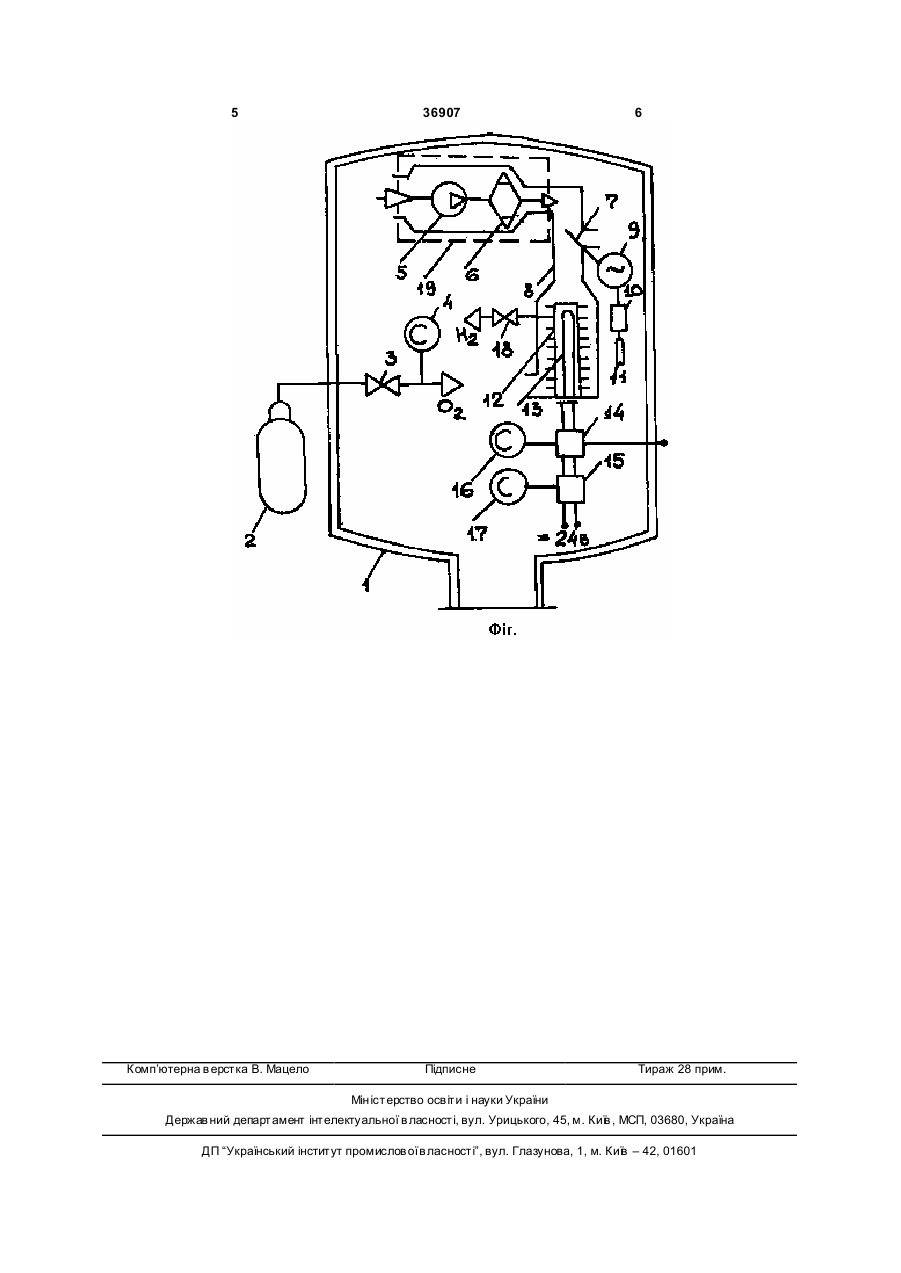

Система життєзабезпечення водолазного дзвона, до складу якої входять: джерело водню, балони з киснем поза міцним корпусом з клапаном і манометром, блок підігріву ГДС, який складається з теплообмінника та газонагнітача, блок погли 3 36907 4 Завдяки застосуванню термосорбційного комненні заданого тиску в колоколі в нього заходять пресора стало можливим використати його власводолази і здійснюється процес занурення. тивості в якості схови ща водню, поглинача і його На заданій глибині клапани 3 і 18 відкриваютьджерела під час зміни температури і тиску ГДС, а ся. Якщо тиск в колоколі більше, ніж за бортом, то також одночасно в якості теплообмінника ГДС, що датчики глибини 14 та тиску 15 відмикають електдозволило вилучити зі складу системи автономний ронагрівачі 13. ТСК буде охолоджуватись, внасліблок підігріву, зменшити масу системи життєзабедок поглинення водню із ГДС. Якщо тиск у колокозпечення з одночасним поліпшенням живучості та лі менше ніж тиск оточуючої води за бортом, то автономності роботи. для вирівнювання його з тиском ГДС здійснюється На Фіг. зображена запропонована система нагрівання ТСК. Після цього водолази виходять із життєзабезпечення водолазного колокола. колоколу для проведення робіт. Витрати кисню Система життєзабезпечення водолазного кокомпенсуються подачею його із балону 2 через локола містить: корпус 1 колокола, балон 2 з кисклапан 3. ГДС весь час прокачується через блок нем, клапан 3, манометр 4, газонагнітач 5, касету 6 19 і касети 6 з поглиначем вуглекислого газу осез поглиначем вуглекислого газу, заслінку 7, додатвідцентрованим газонагнітачем 5. ковий газохід 8, привід 9 заслінки, регулятор темЗ блоку поглинення 19 ГДС через газохід 8 поператури 10, датчик температури 11, термосорбдають на поверхню ТСК 12 для її підігріву. ційний компресор 12 (посудина заповнена Ступінь підігріву регулюється заслінкою 7, гідридом інтерметалічного з'єднання) з електронапривід якої 9 зв'язаний через регулятор темперагрівачами 13 в ньому, датчик глибини 14, датчик тури 10 з датчиком температури 11. Тиск кисню тиску в колоколі 15, манометри 16 і 17, клапан 18, контролюється манометром 4, за бортом - маноблок поглинення вуглекислого газу 19. метром 16, в колоколі - манометром 17. Система життєзабезпечення розташована в При аварійній розгерметизації міцного корпусу корпусі 1 колокола за виключенням балону 2 з 1 тиск в ньому буде зменшуватися. Це автоматичкиснем, з якого кисень подається через клапан 3, а но призведе до різкого виділення водню із гідриду, його тиск контролюється манометром 4. Газонагнірозташованого в ТСК 12. Для підтримання постійтач 5 подає ГДС через касети 6 з поглиначем вугного тиску ГДС необхідно збільшувати напругу на лекислого газу. Витрати ГДС регулюються заслінелектронагрівачі за допомогою системи автоматикою 7 по додатковому газоходу 8 з приводом 9 від ки. регулятора температури 10 по сигналу датчика 11. Підтримка заданого тиску ГДС без втручання В термосорбційний компресор 12, що є посудина, водолазів дозволить за рахунок резерву часу (та заповнена гідридом інтерметалічного з'єднання, запасів водню) скористатися індивідуальними завмонтовані електронагрівачі 13. собами автоматики. Датчики глибини 14 і тиску 15 розташовані в Завдяки застосуванню термосорбційного комколоколі разом з контрольними манометрами 16 і пресора 12, з електронагрівачами 13 в ньому і 17. Клапан 18 служить для подачі водню із ТСК у розташованого в корпусі 1 колокола, суміщаються заселений простір колокола, в який також подафункції автономного теплообмінника та джерела ється ГДС із блоку 19 поглинання вуглекислого водню, що дозволяє істотно зменшити загальну газу. масу системи життєзабезпечення водолазного Система життєзабезпечення працює наступколокола, масу і потужність спуско-піднімального ним чином. На судні-носії в міцний корпус 1 подапристрою судна, покращити автономність роботи і ють ГДС. При цьому, клапан 18 закрито, а нагріваживучість системи життєзабезпечення за рахунок чі 13 ТСК 12 розігрівають ГДС до температури, яка автоматизації режимів поглинення, зберігання та забезпечує заданий тиск в колоколі. При досягподачі водню в заселений простір корпуса 1 колокола. 5 Комп’ютерна в ерстка В. Мацело 36907 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Life-support system of diving bell

Автори англійською

Tymoshevskyi Borys Heorhiiovych, Chehryntsev Valentyn Feliksovych, Pastukhov Serhii Yuriiovych

Назва патенту російською

Система жизнеобеспечения водолазного колокола

Автори російською

Тимошевский Борис Георгиевич, Чегринцев Валентин Феликсович, Пастухов Сергей Юрьевич

МПК / Мітки

МПК: B63C 11/00

Мітки: життєзабезпечення, система, дзвона, водолазного
