Обмежувач максимальної частоти обертання колінчастого вала двигуна внутрішнього згоряння
Номер патенту: 36932
Опубліковано: 10.11.2008
Автори: Нємчик Сергій Михайлович, Топчій Сергій Іванович, Філіппов Анатолій Захарович
Формула / Реферат

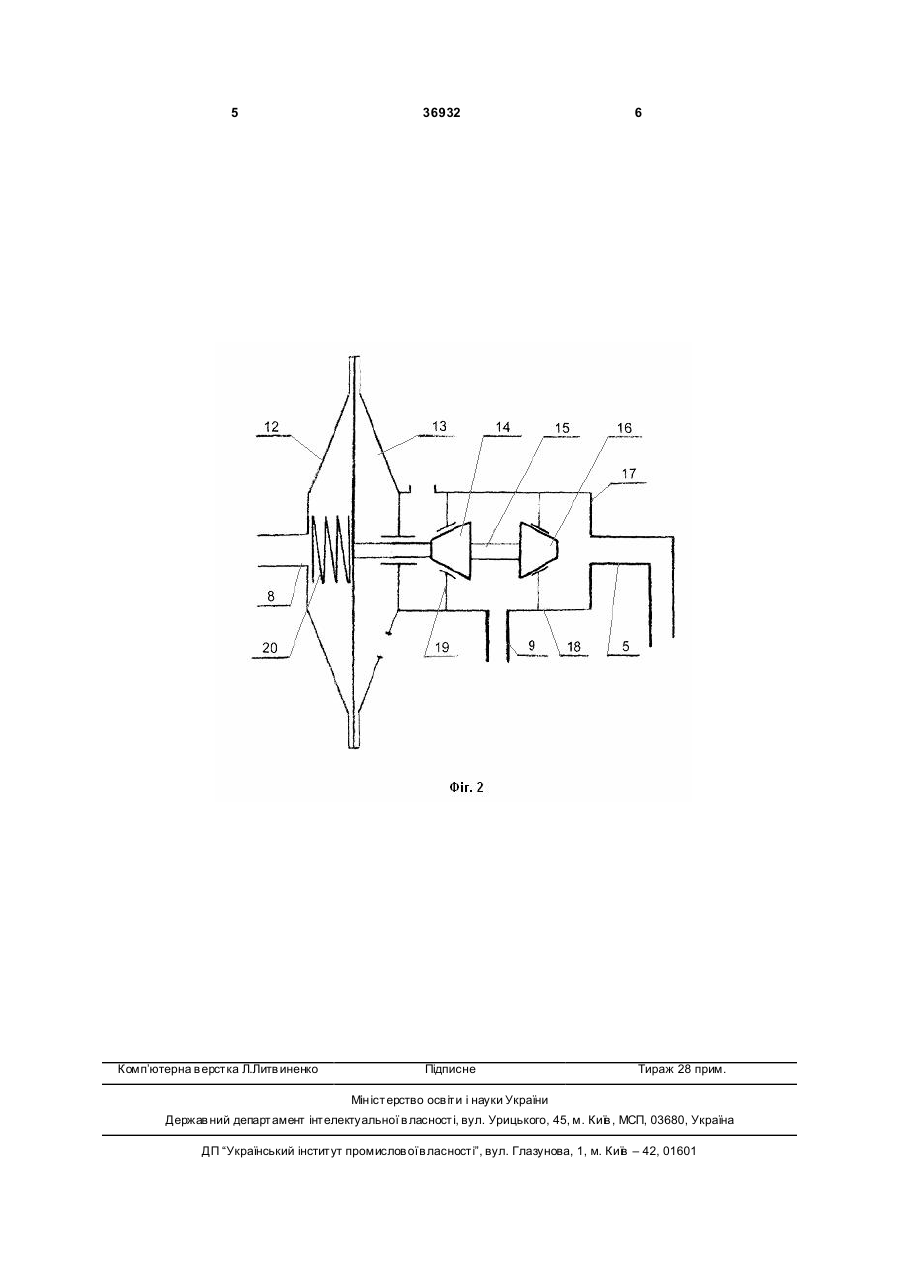

Обмежувач максимальної частоти обертання колінчастого вала двигуна внутрішнього згоряння, що містить повітряну заслінку, встановлену на осі з важелем у впускному трубопроводі двигуна, який відрізняється тим, що до важеля приєднано шток пневмоциліндра, повітря до якого надходить від пневмосистеми через датчик-розподільник, з'єднаний з пневмосистемою, пневмоциліндром і вакуумним трубопроводом впускного трубопроводу, а сам датчик-розподільник має підпружинену діафрагму з штоком, на якому закріплено атмосферний і повітряний клапани.
Текст

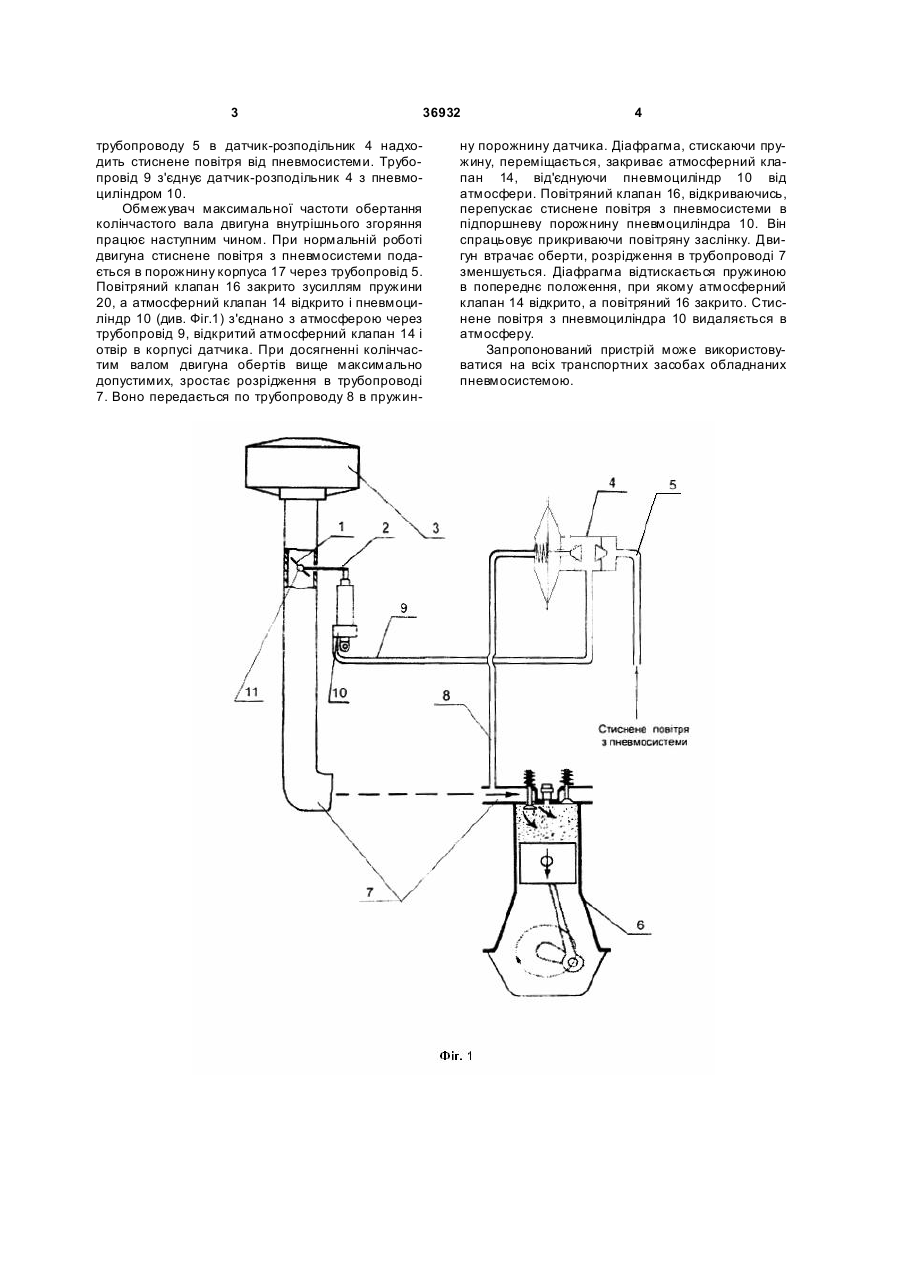

Обмежувач максимальної частоти обертання колінчастого вала двигуна внутрішнього згоряння, 3 36932 трубопроводу 5 в датчик-розподільник 4 надходить стиснене повітря від пневмосистеми. Трубопровід 9 з'єднує датчик-розподільник 4 з пневмоциліндром 10. Обмежувач максимальної частоти обертання колінчастого вала двигуна внутрішнього згоряння працює наступним чином. При нормальній роботі двигуна стиснене повітря з пневмосистеми подається в порожнину корпуса 17 через трубопровід 5. Повітряний клапан 16 закрито зусиллям пружини 20, а атмосферний клапан 14 відкрито і пневмоциліндр 10 (див. Фіг.1) з'єднано з атмосферою через трубопровід 9, відкритий атмосферний клапан 14 і отвір в корпусі датчика. При досягненні колінчастим валом двигуна обертів вище максимально допустимих, зростає розрідження в трубопроводі 7. Воно передається по трубопроводу 8 в пружин 4 ну порожнину датчика. Діафрагма, стискаючи пружину, переміщається, закриває атмосферний клапан 14, від'єднуючи пневмоциліндр 10 від атмосфери. Повітряний клапан 16, відкриваючись, перепускає стиснене повітря з пневмосистеми в підпоршневу порожнину пневмоциліндра 10. Він спрацьовує прикриваючи повітряну заслінку. Двигун втрачає оберти, розрідження в трубопроводі 7 зменшується. Діафрагма відтискається пружиною в попереднє положення, при якому атмосферний клапан 14 відкрито, а повітряний 16 закрито. Стиснене повітря з пневмоциліндра 10 видаляється в атмосферу. Запропонований пристрій може використовуватися на всіх транспортних засобах обладнаних пневмосистемою. 5 Комп’ютерна в ерстка Л.Литв иненко 36932 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMaximum crankshaft speed limiting device of combustion engine
Автори англійськоюFilippov Anatolii Zakharovych, Topchii Serhii Ivanovych, Niemchyk Serhii Mykhailovych
Назва патенту російськоюОграничитель максимальной частоты вращения коленчатого вала двигателя внутреннего сгорания
Автори російськоюФилиппов Анатолий Захарович, Топчий Сергей Иванович, Немчик Сергей Михайлович
МПК / Мітки
МПК: F02B 29/00
Мітки: згоряння, частоти, колінчастого, обертання, внутрішнього, обмежувач, двигуна, максимально, вала
