Спіральний подрібнювач
Номер патенту: 36931
Опубліковано: 10.11.2008
Автори: Ревенко Юлій Іванович, Потапова Світлана Євгеніївна, Ревенко Іван Іванович
Формула / Реферат
Спіральний подрібнювач, який містить пустотілий корпус овальної або багатокутної форми в поперечному перерізі із завантажувальною та розвантажувальною горловинами і розташований в корпусі багатокутний в поперечному розрізі вал з надітою на нього циліндричною спіраллю, який відрізняється тим, що корпус і вал виконані прямолінійними, причому вал виконано привідним, з витками спіралі прямокутної форми в поперечному перерізі.
Текст

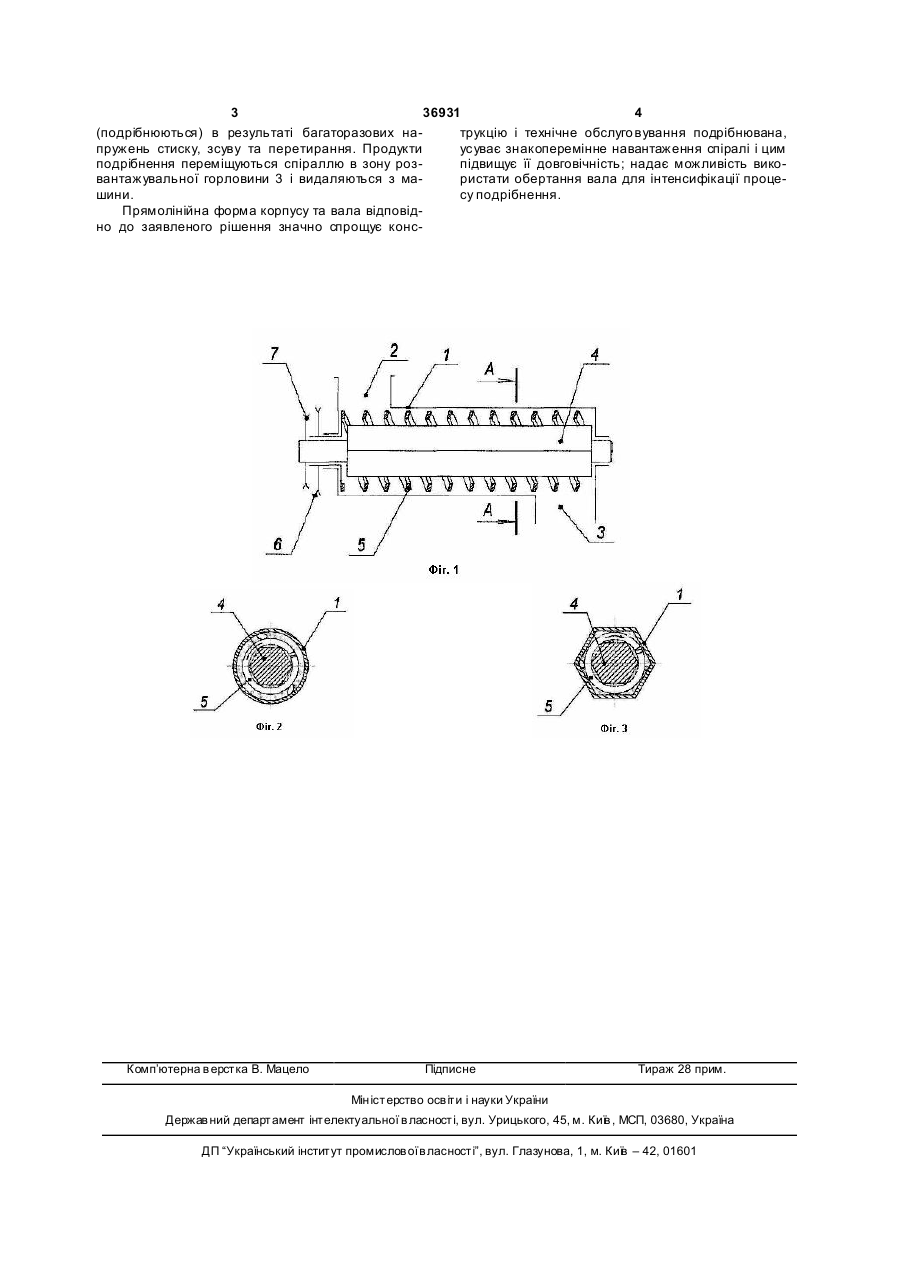

Спіральний подрібнювач, який містить пустотілий корпус овальної або багатокутної форми в поперечному перерізі із завантажувальною та розвантажувальною горловинами і розташований в корпусі багатокутний в поперечному розрізі вал з надітою на нього циліндричною спіраллю, який відрізняє ться тим, що корпус і вал виконані прямолінійними, причому вал виконано привідним, з витками спіралі прямокутної форми в поперечному перерізі. (19) (21) u200807585 (22) 03.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) РЕВЕНКО ІВАН ІВАНОВИЧ, UA, ПОТАПОВА СВІТЛАН А ЄВГЕНІЇВНА, U A, РЕВЕНКО ЮЛІЙ ІВАНОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 36931 4 (подрібнюються) в результаті багаторазових натрукцію і технічне обслуго вування подрібнювана, пружень стиску, зсуву та перетирання. Продукти усуває знакоперемінне навантаження спіралі і цим подрібнення переміщуються спіраллю в зону розпідвищує її довговічність; надає можливість виковантажувальної горловини 3 і видаляються з маристати обертання вала для інтенсифікації процешини. су подрібнення. Прямолінійна форма корпусу та вала відповідно до заявленого рішення значно спрощує конс Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpiral crusher
Автори англійськоюRevenko Ivan Ivanovych, Potapova Svitlana Yevheniivna, Revenko Yulii Ivanovych
Назва патенту російськоюСпиральный измельчитель
Автори російськоюРевенко Иван Иванович, Потапова Светлана Евгеньевна, Ревенко Юлий Иванович
МПК / Мітки
МПК: B02C 19/00
Мітки: спіральний, подрібнювач
