Опакер для виготовлення металокерамічних зубних протезів

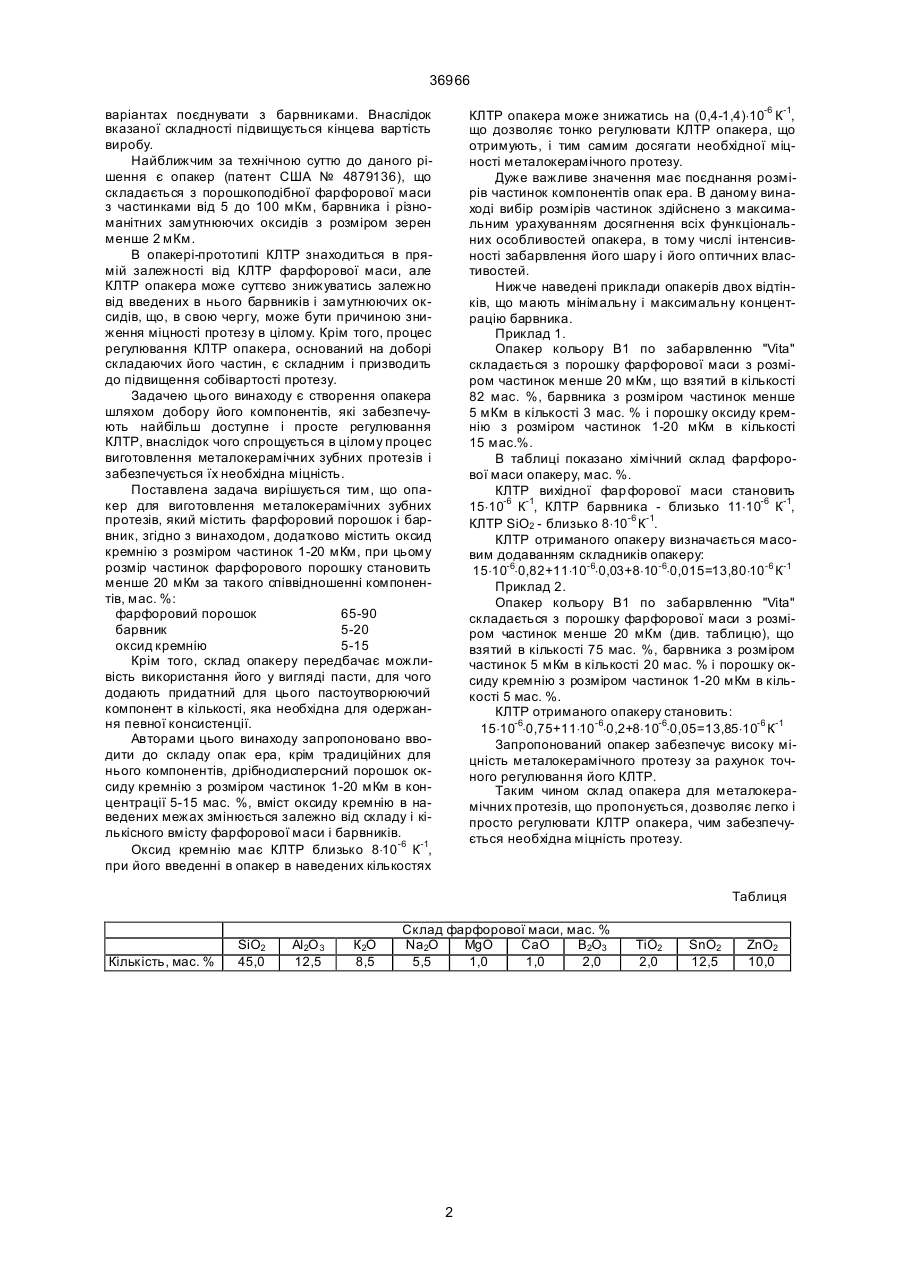

1.Опакер для виготовлення металокерамічних зубних протезів, що містить фарфоровий порошок і барвник, який відрізняється тим, що додатково містить оксид кремнію з розміром частинок 120 мКм, при цьому розмір частинок фарфорового порошку складає менше 20 мКм при наступному співвідношенні компонентів, мас. %: фарфоровий порошок 65-90 барвник 5-20 оксид кремнію 5-15 2. Опакер за п. 1, який відрізняється тим, що додатково містить придатний пастоутворюючий компонент в необхідній кількості. (19) (21) 2000031227 (22) 01.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Бобокал Анатолій Миколайович, Фліс Петро Семенович, Горбань Сергій Анатолійович, Стьопкін Віктор Іванович, Скрипник Ірина Леонідівна, Шаховалов Олександр Олександрович (73) Бобокал Анатолій Миколайович, Фліс Петро Семенович, Горбань Сергій Анатолійович, Стьопкін Віктор Іванович 36966 КЛТР опакера може знижатись на (0,4-1,4)×10-6 К-1, що дозволяє тонко регулювати КЛТР опакера, що отримують, і тим самим досягати необхідної міцності металокерамічного протезу. Дуже важливе значення має поєднання розмірів частинок компонентів опак ера. В даному винаході вибір розмірів частинок здійснено з максимальним урахуванням досягнення всіх функціональних особливостей опакера, в тому числі інтенсивності забарвлення його шару і його оптичних властивостей. Нижче наведені приклади опакерів двох відтінків, що мають мінімальну і максимальну концентрацію барвника. Приклад 1. Опакер кольору В1 по забарвленню "Vita" складається з порошку фарфорової маси з розміром частинок менше 20 мКм, що взятий в кількості 82 мас. %, барвника з розміром частинок менше 5 мКм в кількості 3 мас. % і порошку оксиду кремнію з розміром частинок 1-20 мКм в кількості 15 мас.%. В таблиці показано хімічний склад фарфорової маси опакеру, мас. %. КЛТР вихідної фар форової маси становить 15×10-6 К-1, КЛТР барвника - близько 11×10-6 К-1, КЛТР SiO2 - близько 8×10-6 К-1. КЛТР отриманого опакеру визначається масовим додаванням складників опакеру: 15×10-6×0,82+11×10-6×0,03+8×10-6×0,015=13,80×10-6 К-1 Приклад 2. Опакер кольору В1 по забарвленню "Vita" складається з порошку фарфорової маси з розміром частинок менше 20 мКм (див. таблицю), що взятий в кількості 75 мас. %, барвника з розміром частинок 5 мКм в кількості 20 мас. % і порошку оксиду кремнію з розміром частинок 1-20 мКм в кількості 5 мас. %. КЛТР отриманого опакеру становить: 15×10-6×0,75+11×10-6×0,2+8×10-6×0,05=13,85×10-6 К-1 Запропонований опакер забезпечує високу міцність металокерамічного протезу за рахунок точного регулювання його КЛТР. Таким чином склад опакера для металокерамічних протезів, що пропонується, дозволяє легко і просто регулювати КЛТР опакера, чим забезпечується необхідна міцність протезу. варіантах поєднувати з барвниками. Внаслідок вказаної складності підвищується кінцева вартість виробу. Найближчим за технічною суттю до даного рішення є опакер (патент США № 4879136), що складається з порошкоподібної фарфорової маси з частинками від 5 до 100 мКм, барвника і різноманітних замутнюючих оксидів з розміром зерен менше 2 мКм. В опакері-прототипі КЛТР знаходиться в прямій залежності від КЛТР фарфорової маси, але КЛТР опакера може суттєво знижуватись залежно від введених в нього барвників і замутнюючих оксидів, що, в свою чергу, може бути причиною зниження міцності протезу в цілому. Крім того, процес регулювання КЛТР опакера, оснований на доборі складаючих його частин, є складним і призводить до підвищення собівартості протезу. Задачею цього винаходу є створення опакера шляхом добору його компонентів, які забезпечують найбільш доступне і просте регулювання КЛТР, внаслідок чого спрощується в цілому процес виготовлення металокерамічних зубних протезів і забезпечується їх необхідна міцність. Поставлена задача вирішується тим, що опакер для виготовлення металокерамічних зубних протезів, який містить фарфоровий порошок і барвник, згідно з винаходом, додатково містить оксид кремнію з розміром частинок 1-20 мКм, при цьому розмір частинок фарфорового порошку становить менше 20 мКм за такого співвідношенні компонентів, мас. %: фарфоровий порошок 65-90 барвник 5-20 оксид кремнію 5-15 Крім того, склад опакеру передбачає можливість використання його у вигляді пасти, для чого додають придатний для цього пастоутворюючий компонент в кількості, яка необхідна для одержання певної консистенції. Авторами цього винаходу запропоновано вводити до складу опак ера, крім традиційних для нього компонентів, дрібнодисперсний порошок оксиду кремнію з розміром частинок 1-20 мКм в концентрації 5-15 мас. %, вміст оксиду кремнію в наведених межах змінюється залежно від складу і кількісного вмісту фарфорової маси і барвників. Оксид кремнію має КЛТР близько 8×10-6 К-1, при його введенні в опакер в наведених кількостях Таблиця Кількість, мас. % SіО2 45,0 Аl2О 3 12,5 К2О 8,5 Склад фарфорової маси, мас. % Na2O MgO CaO В2O3 5,5 1,0 1,0 2,0 2 TiO2 2,0 SnO2 12,5 ZnO2 10,0 36966 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
