Пристрій для фотодруку

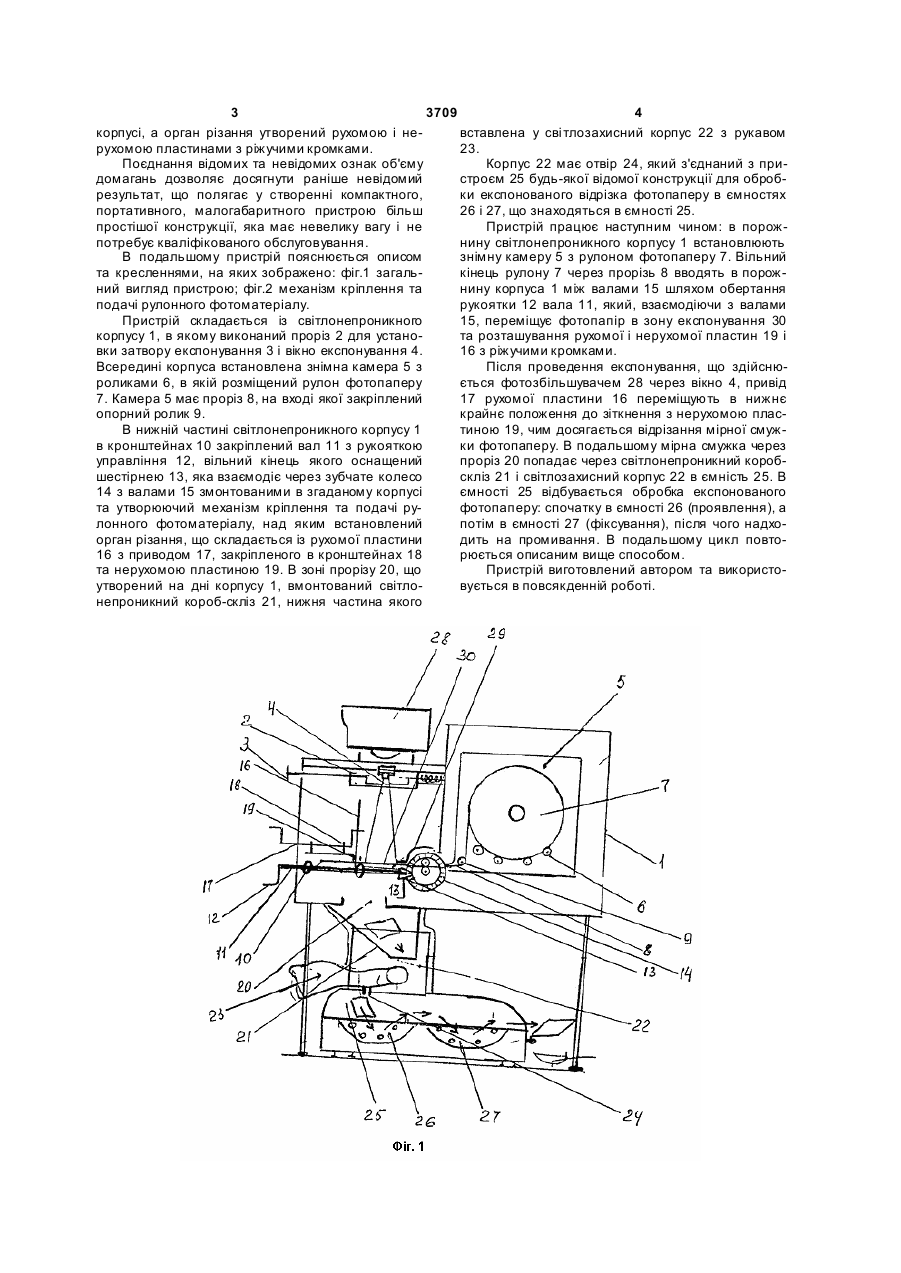

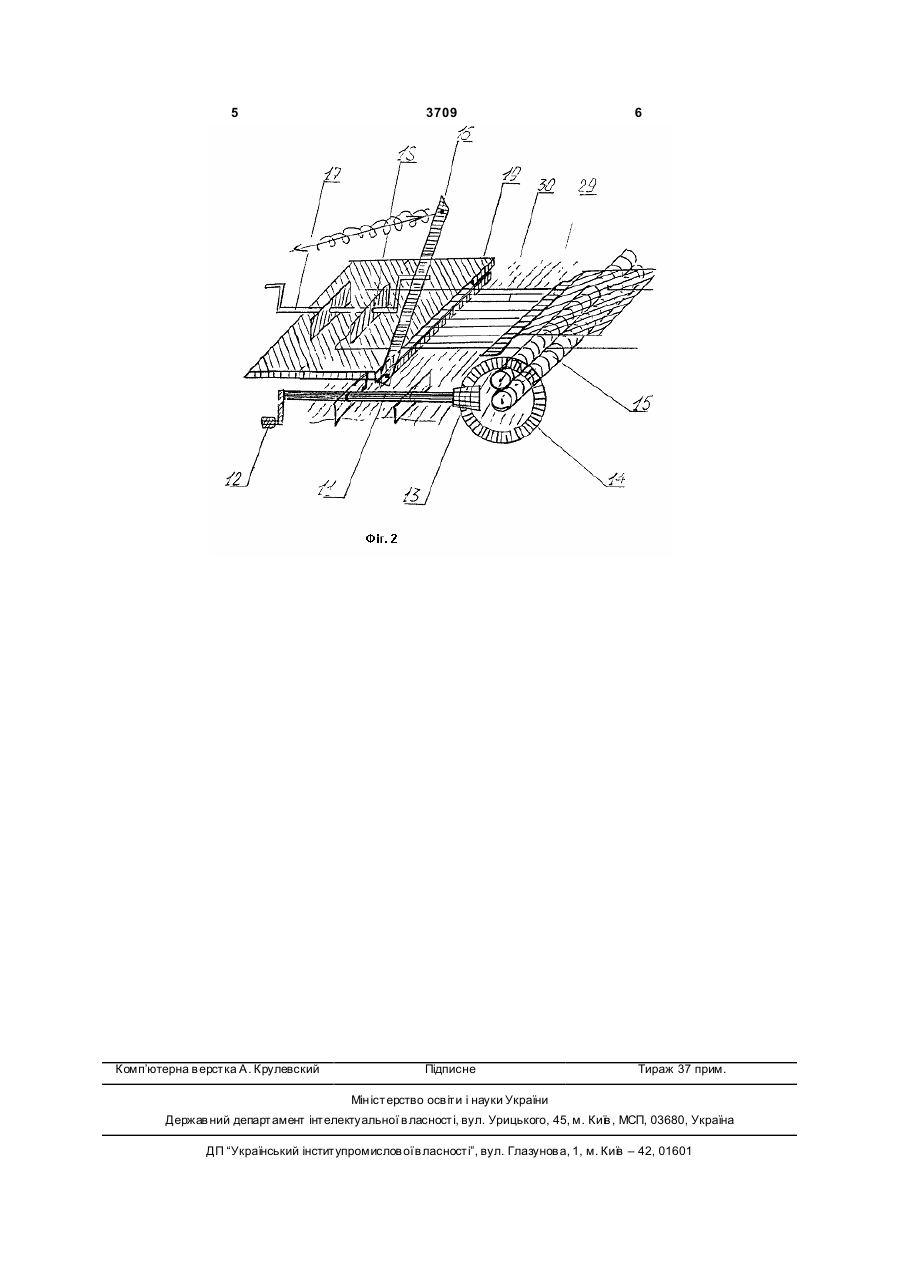

Пристрій для фотодруку, який має світлонепроникний корпус, механізм для кріплення та подачі рулонного матеріалу, ємностей для його обробки та орган різання, який відрізняється тим, що світлонепроникний корпус оснащений автоно 3 3709 4 корпусі, а орган різання утворений рухомою і невставлена у сві тлозахисний корпус 22 з рукавом рухомою пластинами з ріжучими кромками. 23. Поєднання відомих та невідомих ознак об'єму Корпус 22 має отвір 24, який з'єднаний з придомагань дозволяє досягнути раніше невідомий строєм 25 будь-якої відомої конструкції для обробрезультат, що полягає у створенні компактного, ки експонованого відрізка фотопаперу в ємностях портативного, малогабаритного пристрою більш 26 і 27, що знаходяться в ємності 25. простішої конструкції, яка має невелику вагу і не Пристрій працює наступним чином: в порожпотребує кваліфікованого обслуговування. нину світлонепроникного корпусу 1 встановлюють В подальшому пристрій пояснюється описом знімну камеру 5 з рулоном фотопаперу 7. Вільний та кресленнями, на яких зображено: фіг.1 загалькінець рулону 7 через прорізь 8 вводять в порожний вигляд пристрою; фіг.2 механізм кріплення та нину корпуса 1 між валами 15 шляхом обертання подачі рулонного фотоматеріалу. рукоятки 12 вала 11, який, взаємодіючи з валами Пристрій складається із світлонепроникного 15, переміщує фотопапір в зону експонування 30 корпусу 1, в якому виконаний проріз 2 для устанота розташування рухомої і нерухомої пластин 19 і вки затвору експонування 3 і вікно експонування 4. 16 з ріжучими кромками. Всередині корпуса встановлена знімна камера 5 з Після проведення експонування, що здійснюроликами 6, в якій розміщений рулон фотопаперу ється фотозбільшувачем 28 через вікно 4, привід 7. Камера 5 має проріз 8, на вході якої закріплений 17 рухомої пластини 16 переміщують в нижнє опорний ролик 9. крайнє положення до зіткнення з нерухомою пласВ нижній частині світлонепроникного корпусу 1 тиною 19, чим досягається відрізання мірної смужв кронштейнах 10 закріплений вал 11 з рукояткою ки фотопаперу. В подальшому мірна смужка через управління 12, вільний кінець якого оснащений проріз 20 попадає через світлонепроникний коробшестірнею 13, яка взаємодіє через зубчате колесо скліз 21 і світлозахисний корпус 22 в ємність 25. В 14 з валами 15 змонтованими в згаданому корпусі ємності 25 відбувається обробка експонованого та утворюючий механізм кріплення та подачі руфотопаперу: спочатку в ємності 26 (проявлення), а лонного фотоматеріалу, над яким встановлений потім в ємності 27 (фіксування), після чого надхоорган різання, що складається із рухомої пластини дить на промивання. В подальшому цикл повто16 з приводом 17, закріпленого в кронштейнах 18 рюється описаним вище способом. та нерухомою пластиною 19. В зоні прорізу 20, що Пристрій виготовлений автором та використоутворений на дні корпусу 1, вмонтований світловується в повсякденній роботі. непроникний короб-скліз 21, нижня частина якого 5 Комп’ютерна в ерстка А. Крулевский 3709 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
