Напрямний пристрій стрічкового ножа машини для розпилювання шкіряного напівфабрикату

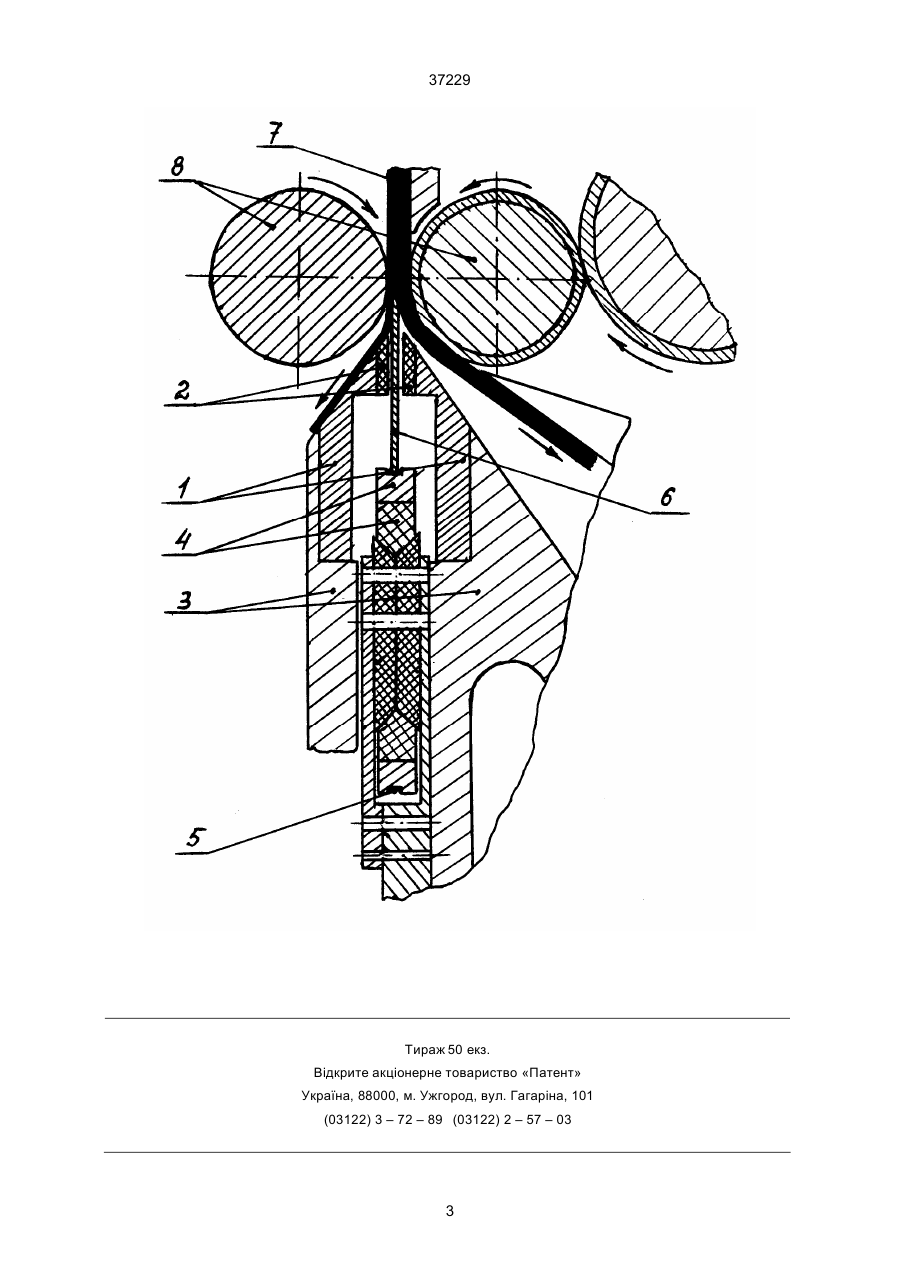

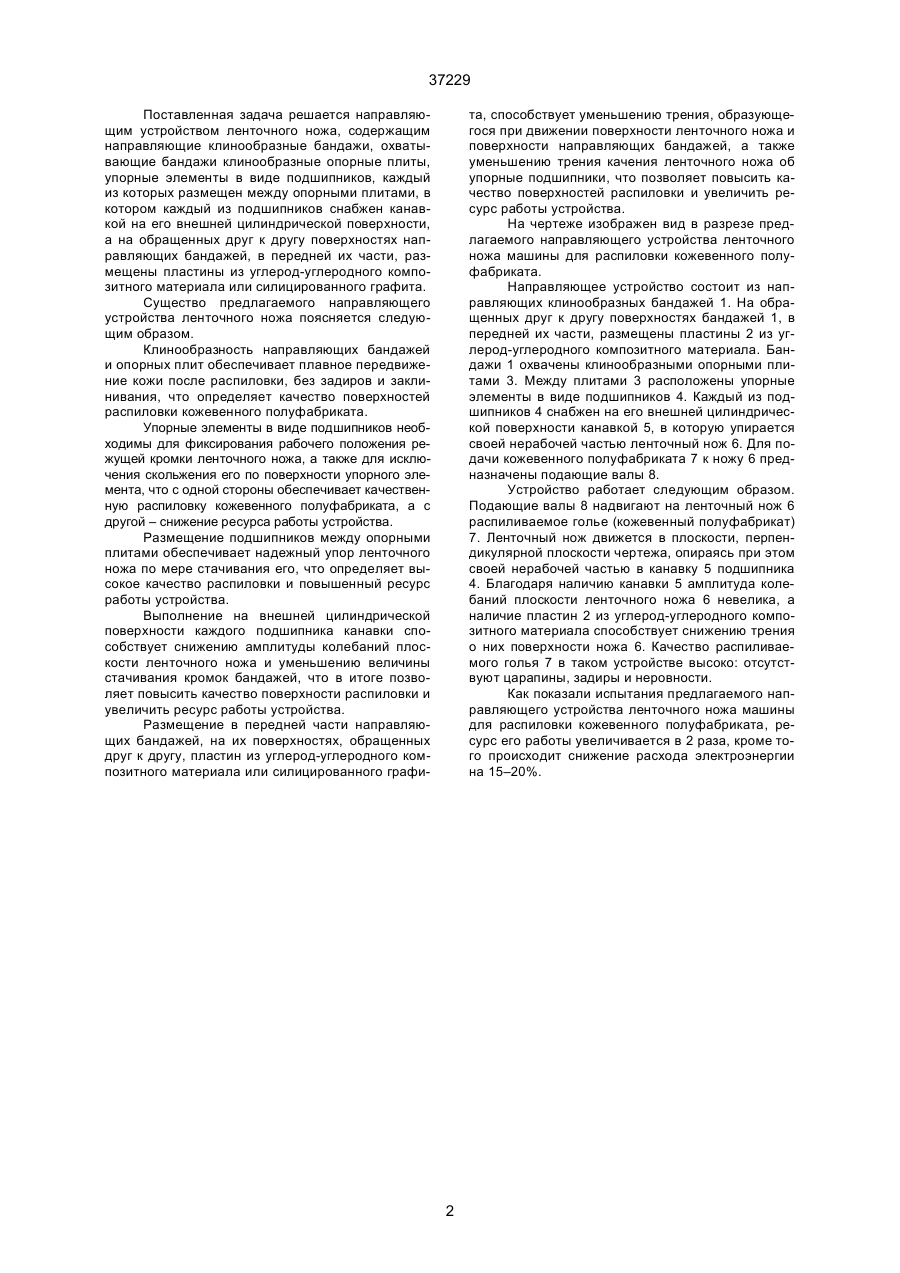

Направляющее устройство ленточного ножа машины для распиловки кожевенного полуфабриката, содержащее направляющие клинообразные бандажи, охватывающие бандажи клинообразные опорные плиты, упорные элементы в виде подшипников, каждый из которых размещен между опорными плитами, отличающееся тем, что каждый из подшипников снабжен канавкой на его внешней цилиндрической поверхности, а на обращенных друг к другу поверхностях направляющих бандажей, в передней их части, размещены пластины из углерод-углеродного композитного материала или силицированного графита. Ю (13) 37229 (11) UA клинообразные опорные плиты, упорные элементы, выполненные в виде подшипников, каждый из которых размещен между опорными плитами (В.С. Лебедев. Распиловочные двоильно-ленточные машины. М., "Легкая индустрия", 1970, стр. 18) [2]. Устранение скольжения упорного элемента в устройстве [2] о нерабочий торец ножа благодаря использованию в качестве упомянутого элемента подшипника позволяет снизить износ упорного элемента. Однако упорные элементы в виде подшипников также, как и пластины в устройстве [1] не исключают колебания плоскости движущегося ленточного ножа, что ведет к снижению качества поверхностей распиловки. Кроме того, как в устройстве [1], так и в устройстве [2], при колебании плоскости движущегося ленточного ножа происходит трение последнего о поверхности бандажей, что ведет к снижению их срока службы, а следовательно, и к снижению ресурса работы устройства в целом. В основу изобретения поставлена задача усовершенствовать направляющее устройство ленточного ножа машины для распиловки кожевенного полуфабриката и путем снижения амплитуды колебания плоскости ленточного ножа повысить качество поверхностей распиловки кожевенного полуфабриката, а также увеличить ресурс работы устройства в целом. (19) Изобретение относится к кожевенному производству и может быть использовано при получении однородного по толщине слоя кожевенного материала. Известно направляющее устройство ленточного ножа машины для распиловки кожевенного полуфабриката, содержащее клинообразные направляющие бандажи ножа, охватывающие бандажи клинообразные опорные плиты, упорные элементы, каждый из которых размещен между опорными плитами (В.С. Лебедев. Распиловочные двоильно-ленточные машины. М., "Легкая индустрия", 1970, стр. 13) [1]. При этом упорный элемент выполнен в виде направляющей пластины. Недостатком известного направляющего устройства [1] является то, что направляющая пластина не может надежно исключить колебания плоскости движущегося ленточного ножа, что приводит к снижению качества поверхностей распиловки, а из-за стачивания направляющих кромок бандажей – к быстрому износу последних. Кроме того, постоянное скольжение друг о друга нерабочего торца ножа и упорной пластины ведет к быстрому износу пластин, что снижает ресурс работы устройства в целом. Известно направляющее устройство ленточного ножа машины для распиловки кожевенного полуфабриката, содержащее направляющие клинообразные бандажи, охватывающие бандажи C2 ______________________________ 37229 Поставленная задача решается направляющим устройством ленточного ножа, содержащим направляющие клинообразные бандажи, охватывающие бандажи клинообразные опорные плиты, упорные элементы в виде подшипников, каждый из которых размещен между опорными плитами, в котором каждый из подшипников снабжен канавкой на его внешней цилиндрической поверхности, а на обращенных друг к другу поверхностях направляющих бандажей, в передней их части, размещены пластины из углерод-углеродного композитного материала или силицированного графита. Существо предлагаемого направляющего устройства ленточного ножа поясняется следующим образом. Клинообразность направляющих бандажей и опорных плит обеспечивает плавное передвижение кожи после распиловки, без задиров и заклинивания, что определяет качество поверхностей распиловки кожевенного полуфабриката. Упорные элементы в виде подшипников необходимы для фиксирования рабочего положения режущей кромки ленточного ножа, а также для исключения скольжения его по поверхности упорного элемента, что с одной стороны обеспечивает качественную распиловку кожевенного полуфабриката, а с другой – снижение ресурса работы устройства. Размещение подшипников между опорными плитами обеспечивает надежный упор ленточного ножа по мере стачивания его, что определяет высокое качество распиловки и повышенный ресурс работы устройства. Выполнение на внешней цилиндрической поверхности каждого подшипника канавки способствует снижению амплитуды колебаний плоскости ленточного ножа и уменьшению величины стачивания кромок бандажей, что в итоге позволяет повысить качество поверхности распиловки и увеличить ресурс работы устройства. Размещение в передней части направляющих бандажей, на их поверхностях, обращенных друг к другу, пластин из углерод-углеродного композитного материала или силицированного графи та, способствует уменьшению трения, образующегося при движении поверхности ленточного ножа и поверхности направляющих бандажей, а также уменьшению трения качения ленточного ножа об упорные подшипники, что позволяет повысить качество поверхностей распиловки и увеличить ресурс работы устройства. На чертеже изображен вид в разрезе предлагаемого направляющего устройства ленточного ножа машины для распиловки кожевенного полуфабриката. Направляющее устройство состоит из направляющих клинообразных бандажей 1. На обращенных друг к другу поверхностях бандажей 1, в передней их части, размещены пластины 2 из углерод-углеродного композитного материала. Бандажи 1 охвачены клинообразными опорными плитами 3. Между плитами 3 расположены упорные элементы в виде подшипников 4. Каждый из подшипников 4 снабжен на его внешней цилиндрической поверхности канавкой 5, в которую упирается своей нерабочей частью ленточный нож 6. Для подачи кожевенного полуфабриката 7 к ножу 6 предназначены подающие валы 8. Устройство работает следующим образом. Подающие валы 8 надвигают на ленточный нож 6 распиливаемое голье (кожевенный полуфабрикат) 7. Ленточный нож движется в плоскости, перпендикулярной плоскости чертежа, опираясь при этом своей нерабочей частью в канавку 5 подшипника 4. Благодаря наличию канавки 5 амплитуда колебаний плоскости ленточного ножа 6 невелика, а наличие пластин 2 из углерод-углеродного композитного материала способствует снижению трения о них поверхности ножа 6. Качество распиливаемого голья 7 в таком устройстве высоко: отсутствуют царапины, задиры и неровности. Как показали испытания предлагаемого направляющего устройства ленточного ножа машины для распиловки кожевенного полуфабриката, ресурс его работы увеличивается в 2 раза, кроме того происходит снижение расхода электроэнергии на 15–20%. 2 37229 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
