Пристрій для заміни роликоопор стрічкового конвейєра

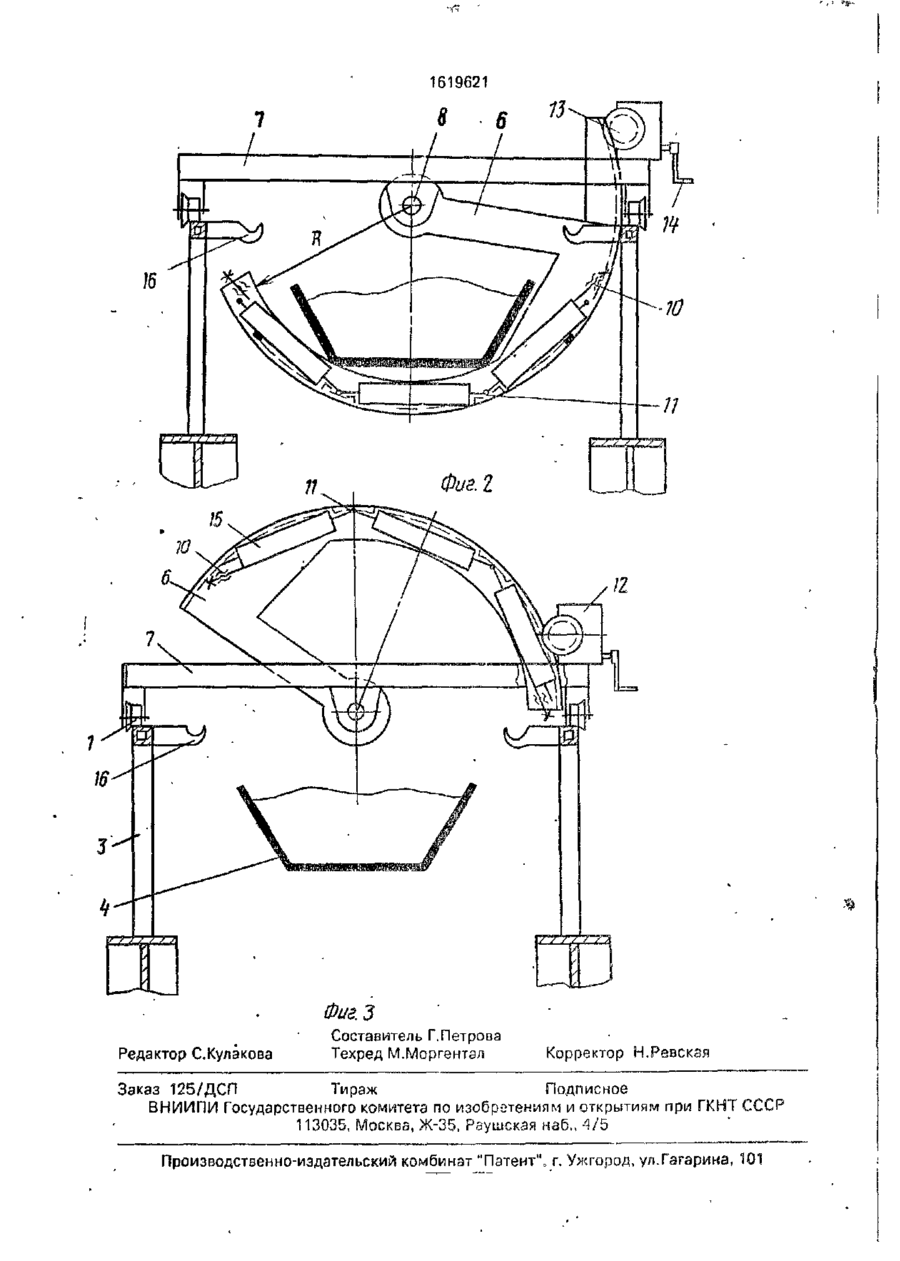

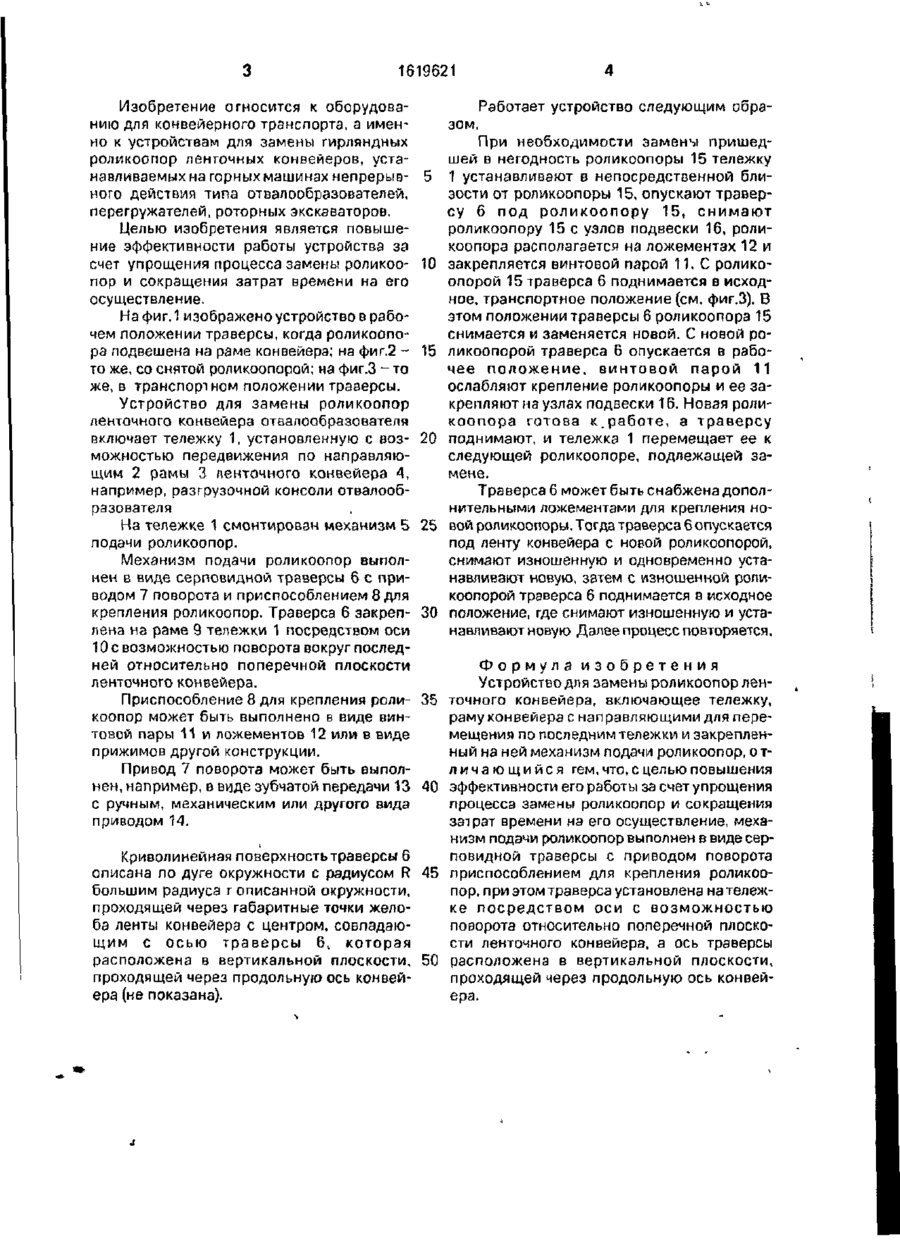

Изобретение относится к оборудованию для конвейерного транспорта, а именно к устр-вам для замены гирляндных роликоопор (РО) ленточных конвейеров, установленных на горных машинах непрерывного действия типа отвалообразователей, перегружателей, роторных экскаваторов. Цель Фиаі 1-91 повышение эффективности работы устр-ва за счет упрощения процесса замены РО и сокращения затрат времени па его осуществление. Устр-во включает тележку 1, установленную с возможностью перемещения по направляющим рамы 3 ленточного конвейера, и закрепленный на ней механизм подачи РО 15. Последний выполнен в виде серповидной траверсы 6 с приводом 7 поворота и приспособлением для крепления РО, которое м.б. выполнено в виде винтовой пары и ложементов или в виде прижимов другой конструкции. При необходимости замены РО 15 траверсу 6 опускают под РО 15 и снимают ее с узлов подвески. Траверса б м.б. снабжена дополнительными ложементами для крепления новой РО 15. 3 ил. 1619621 Изобретение относится к оборудованию для конвейерного транспорта, а именно к устройствам для замены гирляндных роликоопор ленточных конвейеров, устанавливаемых на горных машинах непрерыв- 5 ного действия типа отвалообрэзовэтелей, перегружателей, роторных экскаваторов. Целью изобретения является повышение эффективности работы устройства за счет упрощения процесса замены роликоо- 10 пор и сокращения затрат времени на его осуществление. На фиг, 1 изображено устройство в рабочем положении траверсы, когда роликоопора подвешена на раме конвейера; на фиг.2 - 15 то же, со снятой роликоопорой; на фиг.З - то же, в транспортном положении траверсы. Устройство для замены роликоопор ленточного конвейера отаалообразователя включает тележку 1, установленную с воз- 20 можностью передвижения по направляющим 2 рамы 3 ленточного конвейера А, например, разгрузочной консоли отвалообразователя На тележке 1 смонтирован механизм 5 25 подачи роликоопор. Механизм подачи роликоопор выполнен в виде серповидной траверсы б с приводом 7 поворота и приспособлением 8 для крепления роликоопор. Траверса 6 закреп- 30 лена на раме 9 тележки 1 посредством оси 10 с возможностью поворота вокруг последней относительно поперечной плоскости ленточного конвейера. Приспособление 8 для крепления роли- 35 коопор может быть выполнено в виде винтовой пары 11 и ложементов 12 или в виде прижимов другой конструкции. Привод 7 поворота может быть выполнен, например, в виде зубчатой передачи 13 40 с ручным, механическим или другого вида приводом 14. Работает устройство следующим образом. При необходимости замены пришедшей в негодность роликоопоры 15 тележку 1 устанавливают в непосредственной близости от роликоопоры 15, опускают траверсу 6 под роликоопору 15, снимают роликоопору 15 с узлов подвески 16, роликоопора располагается на ложементах 12 и закрепляется винтовой парой 11. С роликоопорой 15 траверса 6 поднимается в исходное, транспортное положение (см. фиг.З). В этом положении траверсы 6 роликоопора 15 снимается и заменяется новой. С новой роликоопорой траверса 6 опускается в рабочее положение, винтовой парой 11 ослабляют крепление роликоопоры и ее закрепляют на узлах подвески 16. Новая роликоопора готова к,работе, а траверсу поднимают, и тележка 1 перемещает ее к следующей роликоопоре, подлежащей замене, Траверса 6 может быть снабжена дополнительными ложементами для крепления новой роликоопоры. Тогда траверса 6 опускается под ленту конвейера с новой роликоопорой, снимают изношенную и одновременно устанавливают новую, затем с изношенной роликоопорой траверса 6 поднимается в исходное положение, где снимают изношенную и устанавливают новую Далее процесс повторяется. Формула изобретения Устройство для замены роликоопор ленточного конвейера, включающее тележку, раму конвейера с направляющими для перемещения по последним тележки и закрепленный на ней механизм подачи роликоопор, о тл и ч а ю щ и й с я гем, что, с целью повышения эффективности его работы за счет упрощения процесса замены роликоопор и сокращения затрат времени ва его осуществление, механизм подачи роликоопор выполнен в виде серповидной траверсы с приводом поворота Криволинейная поверхность траверсы 6 описана по дуге окружности с радиусом R 45 приспособлением для крепления роликоопор. при этом траверса установлена на тележбольшим радиуса г описанной окружности, ке посредством оси с возможностью проходящей через габаритные точки желоповорота относительно поперечной плоскоба ленты конвейера с центром, совпадаюсти ленточного конвейера, а ось траверсы щим с осью траверсы 6, которая расположена в вертикальной плоскости, 50 расположена в вертикальной плоскости, проходящей через продольную ось конвейпроходящей через продольную ось конвейера. ера (не показана). 1619621 Фиг. 3 Редактор С.Кулакова Составитель Г.Петрова Техред М.Моргентэл Корректор Н.Ревскзя Заказ 125/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,
