Універсальний навчальний мікроконтролерний стенд, що містить блок головного мікроконтролера, блок відображення інформації, периферійний мікроконтролер, який відрізняється тим, що до його складу введено зовнішній роз'єм для підключення джерела живлення, зовнішні роз'єми для сполучення із зовнішніми пристроями та блок формування зовнішніх сигналів керування, виходи яких з'єднані із входом периферійного мікроконтролера та із входом блока головного мікроконтролера, перший вихід якого з'єднаний із входом блока відображення інформації, а другий вихід з'єднаний із входом периферійного мікроконтролера.

Текст

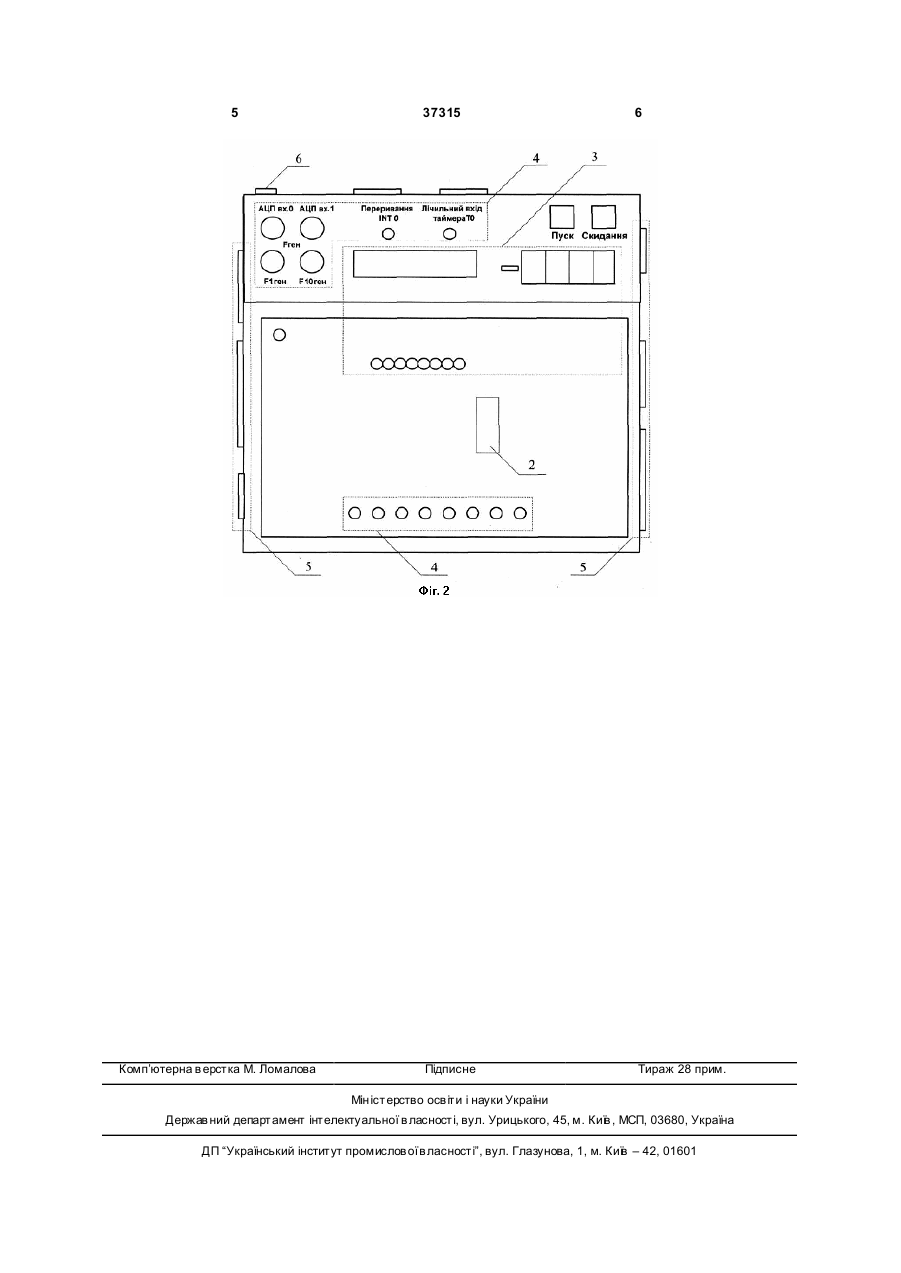

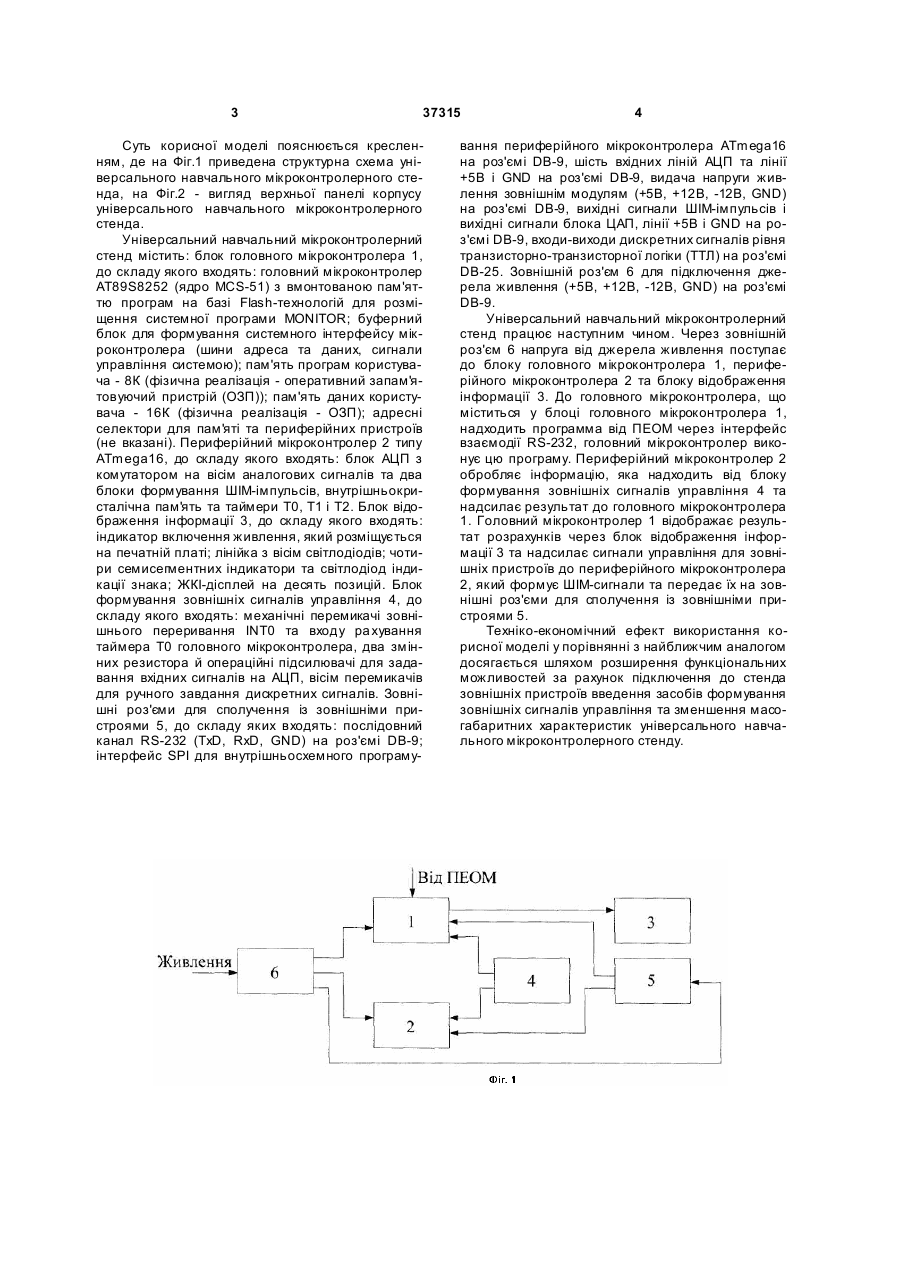

Універсальний навчальний мікроконтролерний стенд, що містить блок головного мікроконтроле 3 37315 Суть корисної моделі пояснюється кресленням, де на Фіг.1 приведена структурна схема універсального навчального мікроконтролерного стенда, на Фіг.2 - вигляд верхньої панелі корпусу універсального навчального мікроконтролерного стенда. Універсальний навчальний мікроконтролерний стенд містить: блок головного мікроконтролера 1, до складу якого входять: головний мікроконтролер AT89S8252 (ядро MCS-51) з вмонтованою пам'яттю програм на базі Flash-технологій для розміщення системної програми MONITOR; буферний блок для формування системного інтерфейсу мікроконтролера (шини адреса та даних, сигнали управління системою); пам'ять програм користувача - 8К (фізична реалізація - оперативний запам'я товуючий пристрій (ОЗП)); пам'ять даних користувача - 16К (фізична реалізація - ОЗП); адресні селектори для пам'яті та периферійних пристроїв (не вказані). Периферійний мікроконтролер 2 типу ATmega16, до складу якого входять: блок АЦП з комутатором на вісім аналогових сигналів та два блоки формування ШІМ-імпульсів, внутрішньокристалічна пам'ять та таймери Т0, Т1 і Т2. Блок відображення інформації 3, до складу якого входять: індикатор включення живлення, який розміщується на печатній платі; лінійка з вісім світлодіодів; чотири семисегментних індикатори та світлодіод індикації знака; ЖКІ-дісплей на десять позицій. Блок формування зовнішніх сигналів управління 4, до складу якого входять: механічні перемикачі зовнішнього переривання INT0 та входу ра хування таймера Т0 головного мікроконтролера, два змінних резистора й операційні підсилювачі для задавання вхідних сигналів на АЦП, вісім перемикачів для ручного завдання дискретних сигналів. Зовнішні роз'єми для сполучення із зовнішніми пристроями 5, до складу яких входять: послідовний канал RS-232 (TxD, RxD, GND) на роз'ємі DB-9; інтерфейс SPI для внутрішньосхемного програму 4 вання периферійного мікроконтролера ATmega16 на роз'ємі DB-9, шість вхідних ліній АЦП та лінії +5В і GND на роз'ємі DB-9, видача напруги живлення зовнішнім модулям (+5В, +12B, -12B, GND) на роз'ємі DB-9, вихідні сигнали ШІМ-імпульсів і вихідні сигнали блока ЦАП, лінії +5В і GND на роз'ємі DB-9, входи-виходи дискретних сигналів рівня транзисторно-транзисторної логіки (ТТЛ) на роз'ємі DB-25. Зовнішній роз'єм 6 для підключення джерела живлення (+5В, +12В, -12В, GND) на роз'ємі DB-9. Універсальний навчальний мікроконтролерний стенд працює наступним чином. Через зовнішній роз'єм 6 напруга від джерела живлення поступає до блоку головного мікроконтролера 1, периферійного мікроконтролера 2 та блоку відображення інформації 3. До головного мікроконтролера, що міститься у блоці головного мікроконтролера 1, надходить программа від ПЕОМ через інтерфейс взаємодії RS-232, головний мікроконтролер виконує цю програму. Периферійний мікроконтролер 2 обробляє інформацію, яка надходить від блоку формування зовнішніх сигналів управління 4 та надсилає результат до головного мікроконтролера 1. Головний мікроконтролер 1 відображає результат розрахунків через блок відображення інформації 3 та надсилає сигнали управління для зовнішніх пристроїв до периферійного мікроконтролера 2, який формує ШІМ-сигнали та передає їх на зовнішні роз'єми для сполучення із зовнішніми пристроями 5. Техніко-економічний ефект використання корисної моделі у порівнянні з найближчим аналогом досягається шляхом розширення функціональних можливостей за рахунок підключення до стенда зовнішніх пристроїв введення засобів формування зовнішніх сигналів управління та зменшення масогабаритних характеристик універсального навчального мікроконтролерного стенду. 5 Комп’ютерна в ерстка М. Ломалова 37315 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
