Вібратор фадєєва
Формула / Реферат
Вібратор, який містить зубчасту передачу з двох шестерень, що мають можливість обертатися в протилежні сторони, який відрізняється тим, що шестерні зубчастої передачі виконані у вигляді інерційних елементів (дебалансів), де центри мас шестерень зміщені відносно центрів обертання шестерень, причому для створення спрямованого збурювання центри мас шестерень розташовані в протифазі один до одного.
Текст

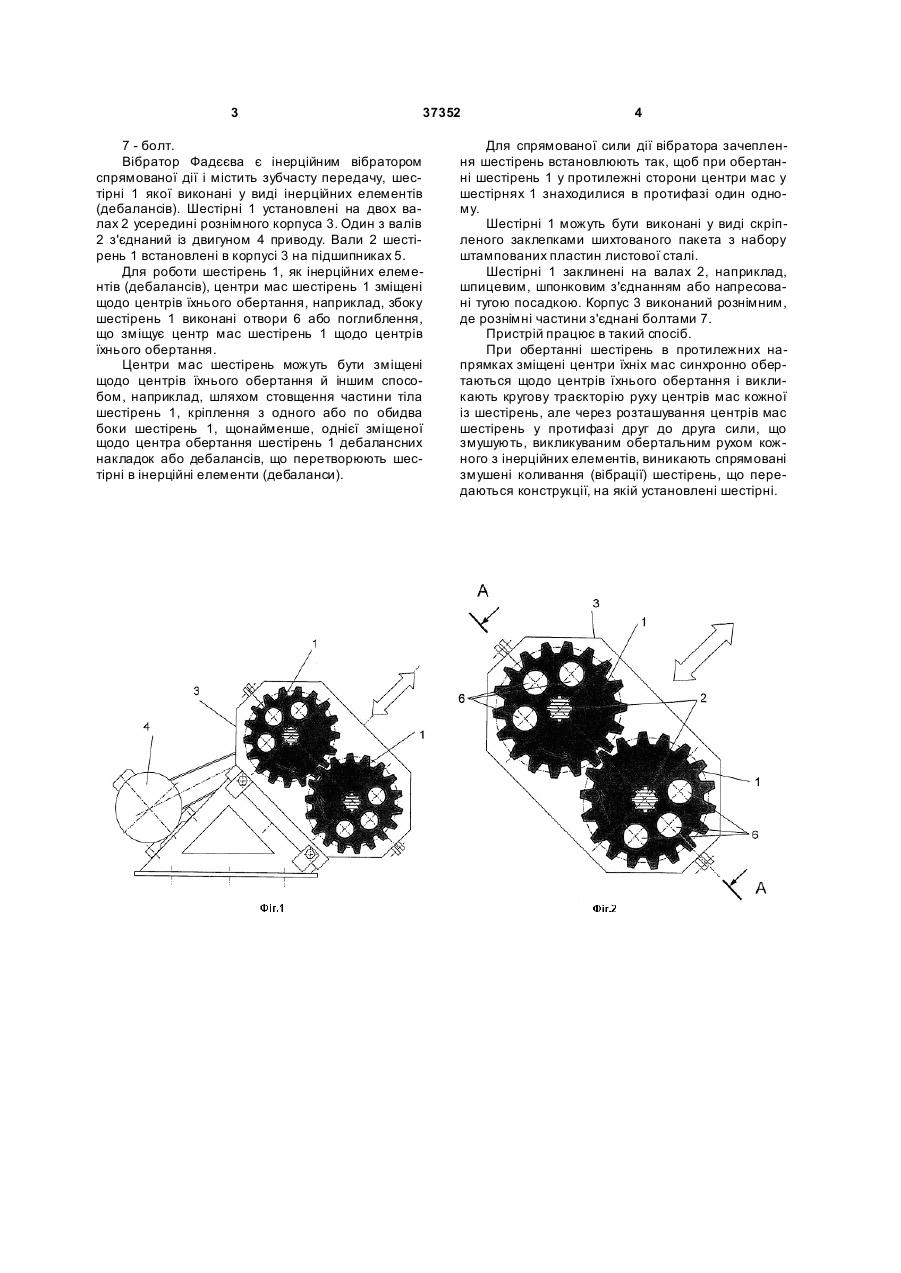

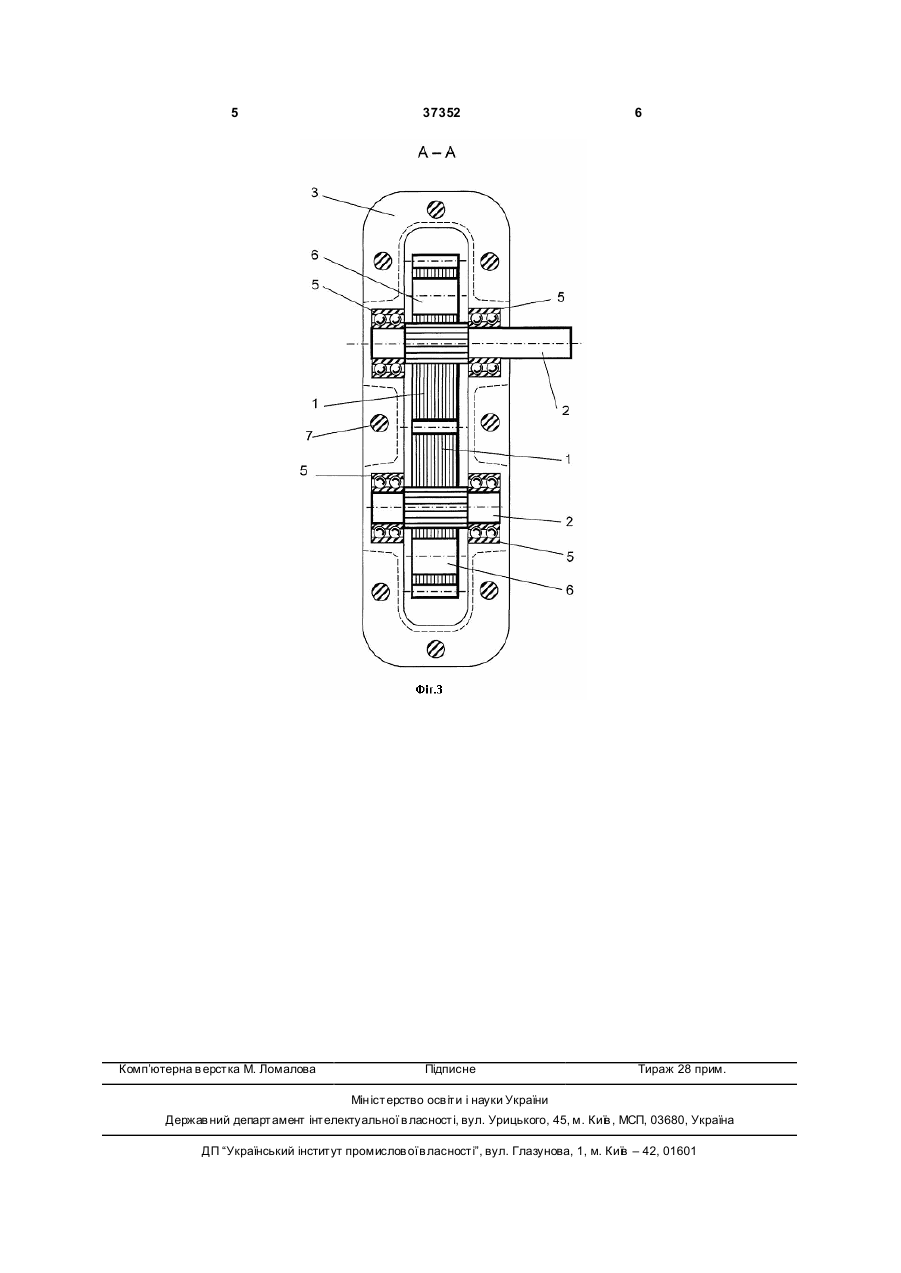

Вібратор, який містить зубчасту передачу з двох шестерень, що мають можливість обертатися 3 37352 7 - болт. Вібратор Фадєєва є інерційним вібратором спрямованої дії і містить зубчасту передачу, шестірні 1 якої виконані у виді інерційних елементів (дебалансів). Шестірні 1 установлені на двох валах 2 усередині рознімного корпуса 3. Один з валів 2 з'єднаний із двигуном 4 приводу. Вали 2 шестірень 1 встановлені в корпусі 3 на підшипниках 5. Для роботи шестірень 1, як інерційних елементів (дебалансів), центри мас шестірень 1 зміщені щодо центрів їхнього обертання, наприклад, збоку шестірень 1 виконані отвори 6 або поглиблення, що зміщує центр мас шестірень 1 щодо центрів їхнього обертання. Центри мас шестірень можуть бути зміщені щодо центрів їхнього обертання й іншим способом, наприклад, шляхом стовщення частини тіла шестірень 1, кріплення з одного або по обидва боки шестірень 1, щонайменше, однієї зміщеної щодо центра обертання шестірень 1 дебалансних накладок або дебалансів, що перетворюють шестірні в інерційні елементи (дебаланси). 4 Для спрямованої сили дії вібратора зачеплення шестірень встановлюють так, щоб при обертанні шестірень 1 у протилежні сторони центри мас у шестірнях 1 знаходилися в протифазі один одному. Шестірні 1 можуть бути виконані у виді скріпленого заклепками шихтованого пакета з набору штампованих пластин листової сталі. Шестірні 1 заклинені на валах 2, наприклад, шпицевим, шпонковим з'єднанням або напресовані тугою посадкою. Корпус 3 виконаний рознімним, де рознімні частини з'єднані болтами 7. Пристрій працює в такий спосіб. При обертанні шестірень в протилежних напрямках зміщені центри їхніх мас синхронно обертаються щодо центрів їхнього обертання і викликають кругову траєкторію руху центрів мас кожної із шестірень, але через розташування центрів мас шестірень у протифазі друг до друга сили, що змушують, викликуваним обертальним рухом кожного з інерційних елементів, виникають спрямовані змушені коливання (вібрації) шестірень, що передаються конструкції, на якій установлені шестірні. 5 Комп’ютерна в ерстка М. Ломалова 37352 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibrator of fadeev
Автори англійськоюFadieiev Leonid Vasyliovych
Назва патенту російськоюВибратор фадеева
Автори російськоюФадеев Леонид Васильевич
МПК / Мітки
МПК: B07B 1/00
