Клапан гідрокерований

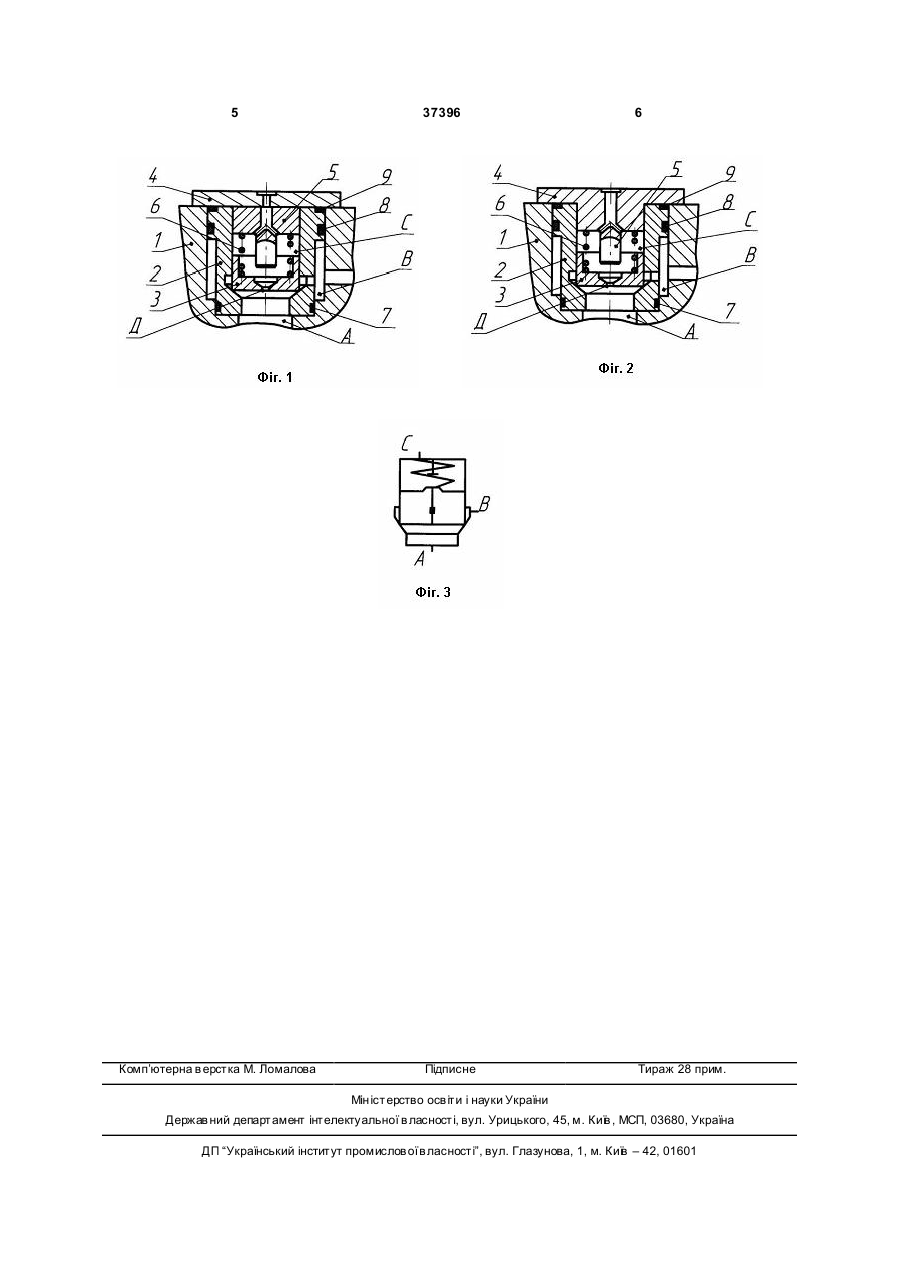

1. Клапан гідрокерований, який складається з циліндрової гільзи з сідлом, підпружиненого затвора, фланця і елементів ущільнювачів, утворюючих три гідравлічні порожнини, розташовані по потоку рідини "перед затвором", "за затвором", "за сідлом" - між порожнинами "перед затвором" і "за 3 37396 - клапани не можуть бути застосовані для управління потоком, коли його характеристики (тиск, витрата) в гідравлічних порожнинах «перед затвором» і «за сідлом» повинні бути однакові, наприклад, для реалізації функції розподілу потоку, оскільки велика частина потоку, особливо при високому тиску, відводитиметься через дросельний отвір в затворі з порожнини «перед затвором» на злив в положенні, коли порожнини «перед затвором» і «за сідлом» сполучені, тобто порожнина «за затвором» сполучена із зливом. У основі даної корисної моделі поставлена задача розширення функціональних можливостей клапана, зокрема, для реалізації функції розподілу потоку, наприклад, в гідравлічних розподільниках. Суть корисної моделі полягає у тому, що клапан гідрокерований, складається з циліндрової гільзи з сідлом, підпружиненого затвора, фланця і елементів ущільнювачів, утворюючих три гідравлічні порожнини, розташовані по потоку рідини; «перед затвором», «за затвором», «за сідлом» - між порожнинами «перед затвором» і «за затвором», при цьому, в затворі виконаний дросельний отвір, що сполучає порожнину «за затвором» з порожниною «перед затвором», причому, в порожнині «за затвором» виконаний додатковий затвор, що має нагоду перекриття дросельного отвору в затворі, а пружина розташована між додатковим затвором і затвором клапана, при цьому, додатковий затвор в одному варіанті виконаний у вигляді упорної шайби зі штоком, а в іншому, організований виконанням штока на фланці з боку порожнини «за затвором». Розкриваючи причинно-наслідковий зв'язок між істотними ознаками клапана гідрокерованого, що заявляється, і досягнутими технічними результатами, необхідно відзначити наступне. Введення додаткового затвора в порожнину «за затвором», що має нагоду перекриття дросельного отвору в затворі клапана, в межах габаритів і спільності конструкції, в порівнянні з прототипом, дозволяє здійснювати розподільні функції і управляти великими потоками робочої рідини і при вищому тиску, ніж золотниковий розподільник. Суть корисної моделі пояснюється кресленнями: на Фіг.1 - головний вид клапана (варіант виконання 1) на Фіг.2 - головний вид клапана (варіант виконання 2) на Фіг.3 - схема конструктивно-гідравлічного клапана Клапан вмонтовується в гнізді загального корпусу 1 і містить гільзу з сідлом 2, створюючу з про 4 точкою в корпусі порожнина В - «за сідлом». У каналі гільзи з можливістю осьового переміщення розташований затвор 3, створюючий сумісно з гільзою і корпусом порожнина А - «перед затвором». Гільза 2 із затвором 3 фіксується в корпусі 1 фланцем 4, створюючим з гільзою і затвором порожнина С - «за затвором», в якій розташований додатковий затвор 5, виконаний в двох варіантах (див. Фіг.1 і Фіг.2), обмежуючий переміщення основного затвора 3 і перекриваючий при цьому дросельний отвір Д в затворі, сполучаюче порожнини А і С. Між додатковим затвором 5 і основним 3 розташована пружина 6, а гільза 2 ущільнена щодо корпусу і фланця ущільненнями 7, 8, 9. Клапан працює таким чином. У положенні, зображеному на Фіг.1 і Фіг.2, порожнина С закрита додатковим управляючим пристроєм, наприклад, золотниковим розподільником. Тиск робочого середовища в порожнині А і в порожнині С (управляючої) однаково, оскільки вони з'єднуються між собою дросельним отвором Д, і затвор 3 пружиною 6 притиснутий до сідла гільзи 2. При цьому, порожнини А і В роз'єднані і робоче середовище не поступає з порожнини А в порожнину В. Якщо порожнина С додатковим управляючим пристроєм сполучена із зливом, той тиск в ній падає і затвор 3 під дією тиску в порожнині А переміщається, стискаючи пружину 6 до упору в додатковий затвор 5 і дросельний отвір Д в затворі 3 перекривається. Надмірним тиском в порожнині А затвор клапана 3 утримується в цьому положенні, порожнина А сполучена з порожниною В і робоче середовище з порожнини А поступає в порожнину В. Як тільки додатковий управляючий пристрій перекриє порожнину С, тиск в порожнинах А і В вирівнюються за рахунок розрахункових витоків між затвором 3 і гільзою 2, і затвор 3 переміщається під дією пружини до упору в сідло гільзи 2 тобто в початкове положення, при цьому, рідина з порожнини А перетікає в порожнину С по отвору Д, і перекриває доступ робочого середовища зпорожнини А в порожнину В. В результаті вдалося створити гідрокерований клапан з розширеними функціональними можливостями, без збільшення габаритів і практично без ускладнення конструкції прототипу, що серійно виготовляється в Росії і Білорусії. Виробництво пропонованих клапанів на спеціалізованому підприємстві України дозволить відмовитися від імпорту широкої номенклатури управляючої і розподільної гідроапаратури. 5 Комп’ютерна в ерстка М. Ломалова 37396 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
