Деаератор

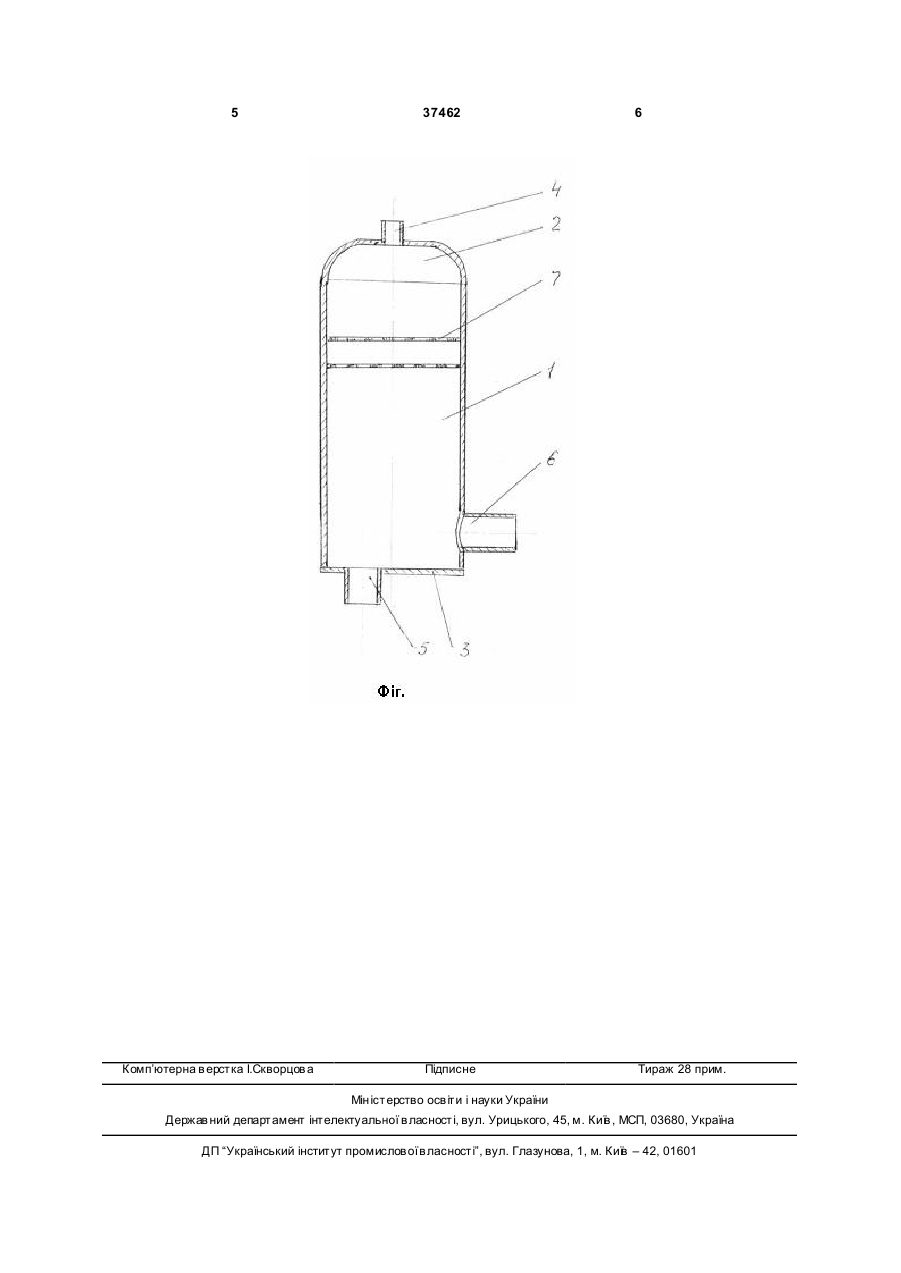

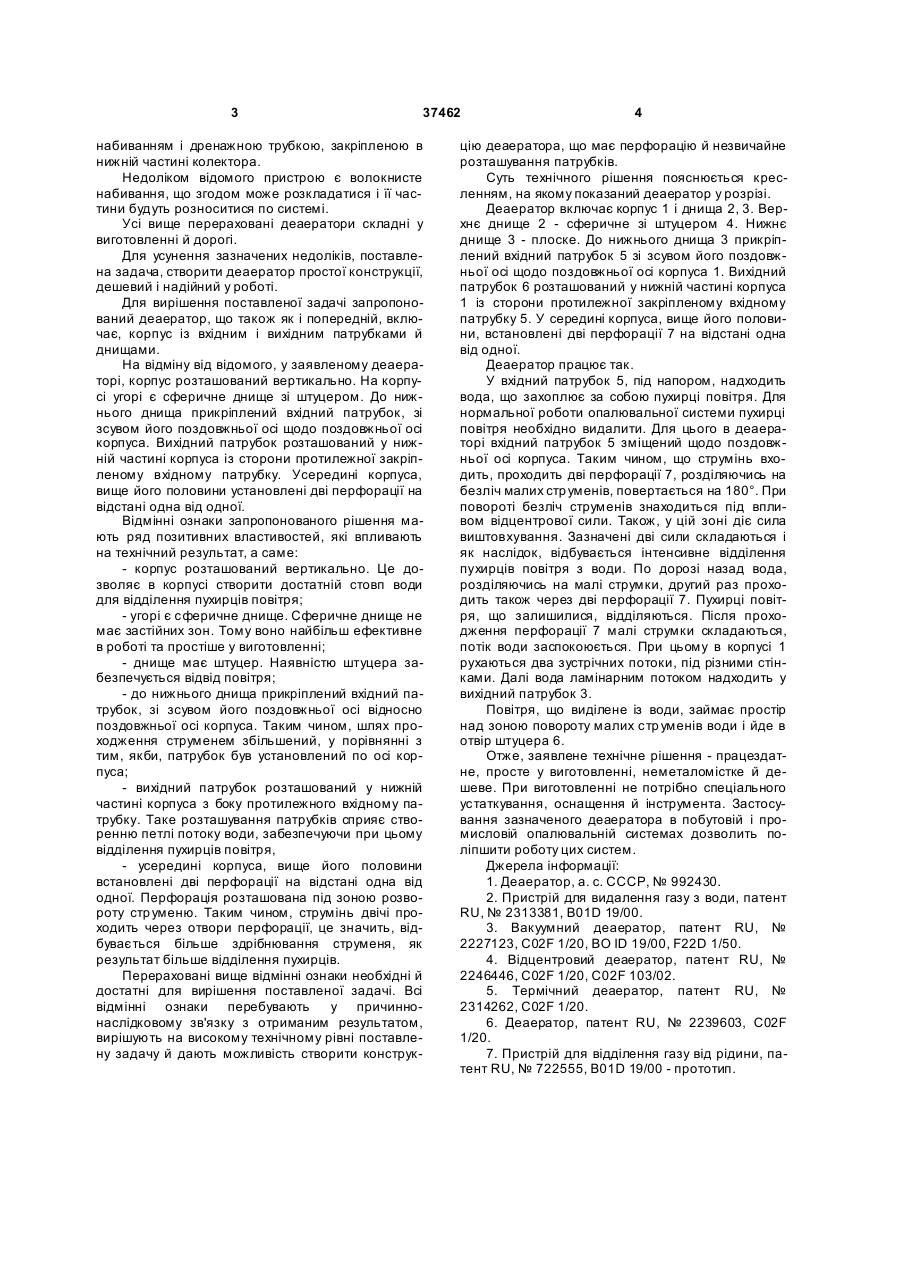

Деаератор, що включає корпус із вхідним і вихідним патрубками й днищами, який відрізняється тим, що корпус - вертикальний, що має вгорі 3 37462 набиванням і дренажною трубкою, закріпленою в нижній частині колектора. Недоліком відомого пристрою є волокнисте набивання, що згодом може розкладатися і її частини будуть розноситися по системі. Усі вище перераховані деаератори складні у виготовленні й дорогі. Для усунення зазначених недоліків, поставлена задача, створити деаератор простої конструкції, дешевий і надійний у роботі. Для вирішення поставленої задачі запропонований деаератор, що також як і попередній, включає, корпус із вхідним і вихідним патрубками й днищами. На відміну від відомого, у заявленому деаераторі, корпус розташований вертикально. На корпусі угорі є сферичне днище зі штуцером. До нижнього днища прикріплений вхідний патрубок, зі зсувом його поздовжньої осі щодо поздовжньої осі корпуса. Вихідний патрубок розташований у нижній частині корпуса із сторони протилежної закріпленому вхідному патрубку. Усередині корпуса, вище його половини установлені дві перфорації на відстані одна від одної. Відмінні ознаки запропонованого рішення мають ряд позитивних властивостей, які впливають на технічний результат, а саме: - корпус розташований вертикально. Це дозволяє в корпусі створити достатній стовп води для відділення пухирців повітря; - угорі є сферичне днище. Сферичне днище не має застійних зон. Тому воно найбільш ефективне в роботі та простіше у виготовленні; - днище має штуцер. Наявністю штуцера забезпечується відвід повітря; - до нижнього днища прикріплений вхідний патрубок, зі зсувом його поздовжньої осі відносно поздовжньої осі корпуса. Таким чином, шлях проходження струменем збільшений, у порівнянні з тим, якби, патрубок був установлений по осі корпуса; - вихідний патрубок розташований у нижній частині корпуса з боку протилежного вхідному патрубку. Таке розташування патрубків сприяє створенню петлі потоку води, забезпечуючи при цьому відділення пухирців повітря, - усередині корпуса, вище його половини встановлені дві перфорації на відстані одна від одної. Перфорація розташована під зоною розвороту стр уменю. Таким чином, струмінь двічі проходить через отвори перфорації, це значить, відбувається більше здрібнювання струменя, як результат більше відділення пухирців. Перераховані вище відмінні ознаки необхідні й достатні для вирішення поставленої задачі. Всі відмінні ознаки перебувають у причиннонаслідковому зв'язку з отриманим результатом, вирішують на високому технічному рівні поставлену задачу й дають можливість створити конструк 4 цію деаератора, що має перфорацію й незвичайне розташування патрубків. Суть технічного рішення пояснюється кресленням, на якому показаний деаератор у розрізі. Деаератор включає корпус 1 і днища 2, 3. Верхнє днище 2 - сферичне зі штуцером 4. Нижнє днище 3 - плоске. До нижнього днища 3 прикріплений вхідний патрубок 5 зі зсувом його поздовжньої осі щодо поздовжньої осі корпуса 1. Вихідний патрубок 6 розташований у нижній частині корпуса 1 із сторони протилежної закріпленому вхідному патрубку 5. У середині корпуса, вище його половини, встановлені дві перфорації 7 на відстані одна від одної. Деаератор працює так. У вхідний патрубок 5, під напором, надходить вода, що захоплює за собою пухирці повітря. Для нормальної роботи опалювальної системи пухирці повітря необхідно видалити. Для цього в деаераторі вхідний патрубок 5 зміщений щодо поздовжньої осі корпуса. Таким чином, що струмінь входить, проходить дві перфорації 7, розділяючись на безліч малих стр уменів, повертається на 180°. При повороті безліч струменів знаходиться під впливом відцентрової сили. Також, у цій зоні діє сила виштовхування. Зазначені дві сили складаються і як наслідок, відбувається інтенсивне відділення пухирців повітря з води. По дорозі назад вода, розділяючись на малі струмки, другий раз проходить також через дві перфорації 7. Пухирці повітря, що залишилися, відділяються. Після проходження перфорації 7 малі струмки складаються, потік води заспокоюється. При цьому в корпусі 1 рухаються два зустрічних потоки, під різними стінками. Далі вода ламінарним потоком надходить у вихідний патрубок 3. Повітря, що виділене із води, займає простір над зоною повороту малих стр уменів води і йде в отвір штуцера 6. Отже, заявлене технічне рішення - працездатне, просте у виготовленні, неметаломістке й дешеве. При виготовленні не потрібно спеціального устаткування, оснащення й інструмента. Застосування зазначеного деаератора в побутовій і промисловій опалювальній системах дозволить поліпшити роботу цих систем. Джерела інформації: 1. Деаератор, а. с. СССР, № 992430. 2. Пристрій для видалення газу з води, патент RU, № 2313381, B01D 19/00. 3. Вакуумний деаератор, патент RU, № 2227123, C02F 1/20, BO ID 19/00, F22D 1/50. 4. Відцентровий деаератор, патент RU, № 2246446, C02F 1/20, C02F 103/02. 5. Термічний деаератор, патент RU, № 2314262, C02F 1/20. 6. Деаератор, патент RU, № 2239603, C02F 1/20. 7. Пристрій для відділення газу від рідини, патент RU, № 722555, В01D 19/00 - прототип. 5 Комп’ютерна в ерстка І.Скворцов а 37462 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
