Стенд для випробування міцності слюсарно-складального інструменту

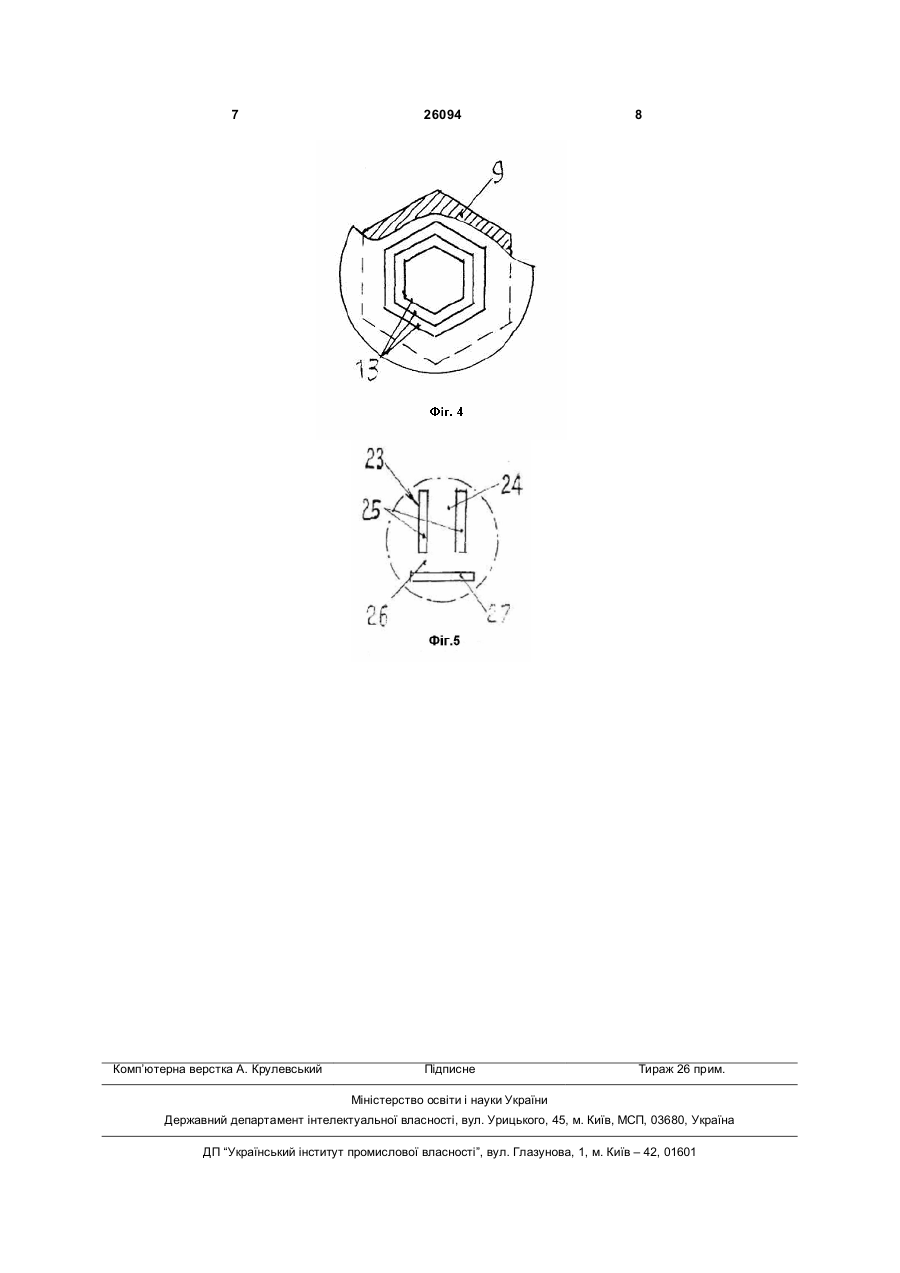

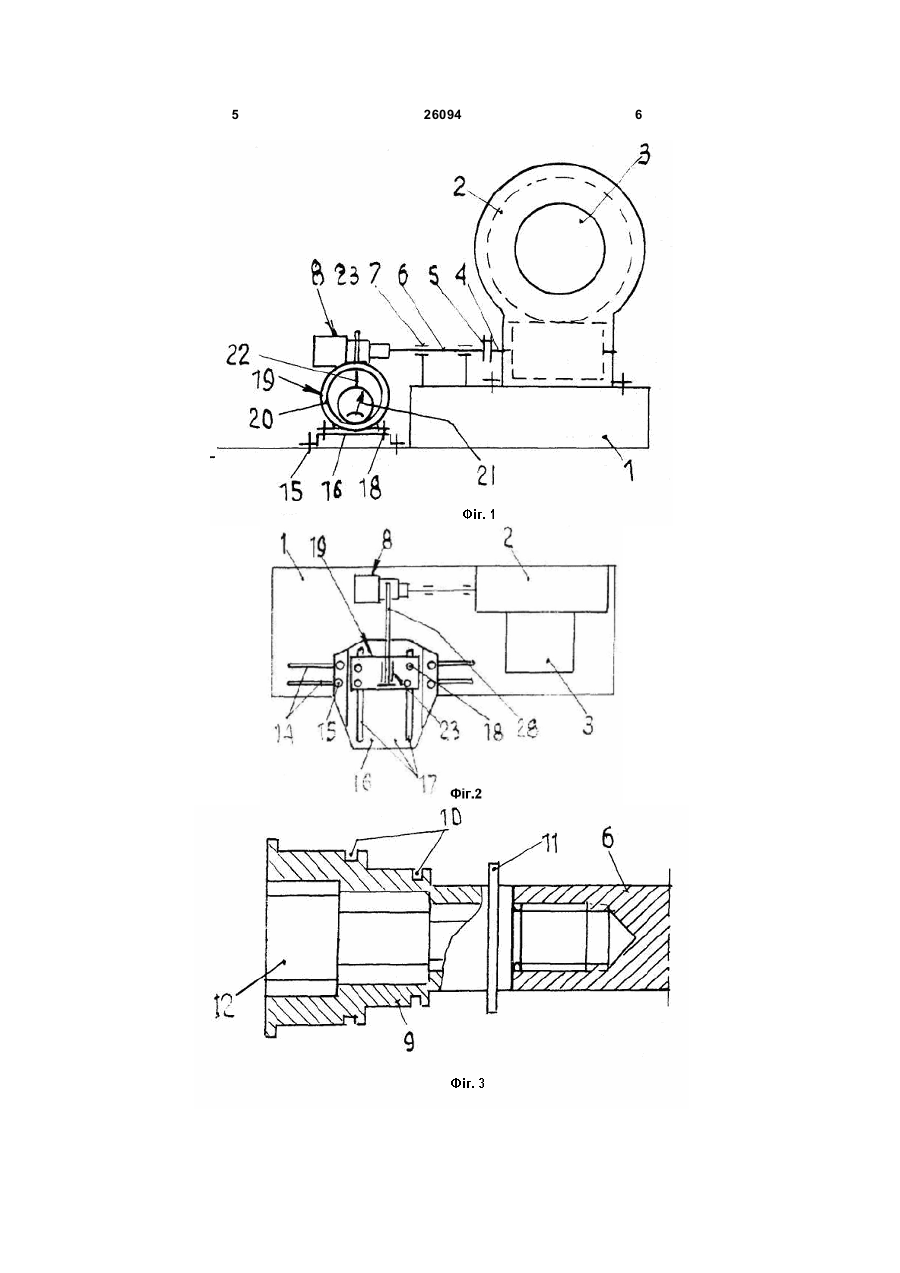

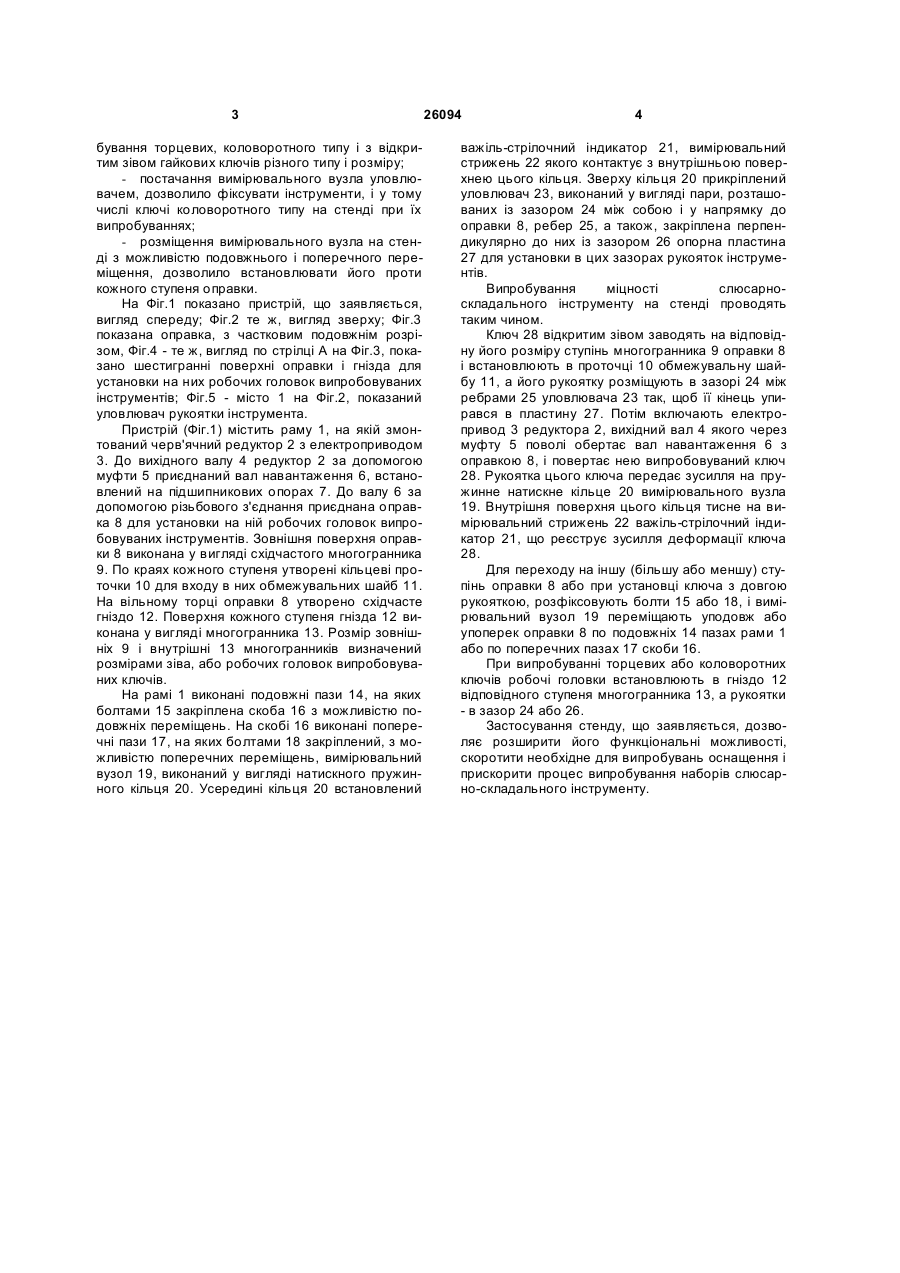

Стенд для випробування міцності слюсарноскладального інструменту, що містить вал навантаження і, з'єднаний з ним вимірювальним вузлом, 3 бування торцевих, коловоротного типу і з відкритим зівом гайкових ключів різного типу і розміру; - постачання вимірювального вузла уловлювачем, дозволило фіксувати інструменти, і у тому числі ключі коловоротного типу на стенді при їх випробуваннях; - розміщення вимірювального вузла на стенді з можливістю подовжнього і поперечного переміщення, дозволило встановлювати його проти кожного ступеня оправки. На Фіг.1 показано пристрій, що заявляється, вигляд спереду; Фіг.2 те ж, вигляд зверху; Фіг.3 показана оправка, з частковим подовжнім розрізом, Фіг.4 - те ж, вигляд по стрілці А на Фіг.3, показано шестигранні поверхні оправки і гнізда для установки на них робочих головок випробовуваних інструментів; Фіг.5 - місто 1 на Фіг.2, показаний уловлювач рукоятки інструмента. Пристрій (Фіг.1) містить раму 1, на якій змонтований черв'ячний редуктор 2 з електроприводом 3. До вихідного валу 4 редуктор 2 за допомогою муфти 5 приєднаний вал навантаження 6, встановлений на підшипникових опорах 7. До валу 6 за допомогою різьбового з'єднання приєднана оправка 8 для установки на ній робочих головок випробовуваних інструментів. Зовнішня поверхня оправки 8 виконана у вигляді східчастого многогранника 9. По краях кожного ступеня утворені кільцеві проточки 10 для входу в них обмежувальних шайб 11. На вільному торці оправки 8 утворено східчасте гніздо 12. Поверхня кожного ступеня гнізда 12 виконана у вигляді многогранника 13. Розмір зовнішніх 9 і внутрішні 13 многогранників визначений розмірами зіва, або робочих головок випробовуваних ключів. На рамі 1 виконані подовжні пази 14, на яких болтами 15 закріплена скоба 16 з можливістю подовжніх переміщень. На скобі 16 виконані поперечні пази 17, на яких болтами 18 закріплений, з можливістю поперечних переміщень, вимірювальний вузол 19, виконаний у вигляді натискного пружинного кільця 20. Усередині кільця 20 встановлений 26094 4 важіль-стрілочний індикатор 21, вимірювальний стрижень 22 якого контактує з внутрішньою поверхнею цього кільця. Зверху кільця 20 прикріплений уловлювач 23, виконаний у вигляді пари, розташованих із зазором 24 між собою і у напрямку до оправки 8, ребер 25, а також, закріплена перпендикулярно до них із зазором 26 опорна пластина 27 для установки в цих зазорах рукояток інструментів. Випробування міцності слюсарноскладального інструменту на стенді проводять таким чином. Ключ 28 відкритим зівом заводять на відповідну його розміру ступінь многогранника 9 оправки 8 і встановлюють в проточці 10 обмежувальну шайбу 11, а його рукоятку розміщують в зазорі 24 між ребрами 25 уловлювача 23 так, щоб її кінець упирався в пластину 27. Потім включають електропривод 3 редуктора 2, вихідний вал 4 якого через муфту 5 поволі обертає вал навантаження 6 з оправкою 8, і повертає нею випробовуваний ключ 28. Рукоятка цього ключа передає зусилля на пружинне натискне кільце 20 вимірювального вузла 19. Внутрішня поверхня цього кільця тисне на вимірювальний стрижень 22 важіль-стрілочний індикатор 21, що реєструє зусилля деформації ключа 28. Для переходу на іншу (більшу або меншу) ступінь оправки 8 або при установці ключа з довгою рукояткою, розфіксовують болти 15 або 18, і вимірювальний вузол 19 переміщають уподовж або упоперек оправки 8 по подовжніх 14 пазах рами 1 або по поперечних пазах 17 скоби 16. При випробуванні торцевих або коловоротних ключів робочі головки встановлюють в гніздо 12 відповідного ступеня многогранника 13, а рукоятки - в зазор 24 або 26. Застосування стенду, що заявляється, дозволяє розширити його функціональні можливості, скоротити необхідне для випробувань оснащення і прискорити процес випробування наборів слюсарно-складального інструменту. 5 26094 6 7 Комп’ютерна верстка А. Крулевський 26094 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
