Спосіб електрополірування титану та його сплавів і необхідний для цього електроліт
Номер патенту: 35145
Опубліковано: 15.03.2001
Автори: Кочетова Світлана Анатолієвна, Туманова Неллі Хачатурівна, Богданович Людмила Василівна, Кармазіна Тамара Василівна
Формула / Реферат
1. Спосіб електрополірування титану та його сплавів, що включає анодну обробку в низькотемпературному карбамід-NH4CI розплавленому електроліті, і відрізняється тим, що поляризацію Ті-аноду проводять реверсивним струмом при співвідношенні часу анодного і катодного періодів (3:1) і тривалістю всього циклу 1сек, з загальною тривалістю електролізу 5 хвилин при густині струму 1000-2000А/м2, температурі - 120-130°С.
2. Електроліт для електрополірування титану та його сплавів, який містить евтектичну суміш карбамід-NH4CI та поверхнево-активну речовину, відрізняється тим, що в якості поверхнево-активної речовини використовують ПАР - ОП-10 (моноалкіл-феніловий ефір поліетиленгліколю) при слідуючому співвідношенні інгредієнтів в мас.%:
Розтоп (карбамід-NH4CI)
97,5-99,0
ОП-10
1,0-2,5
Текст

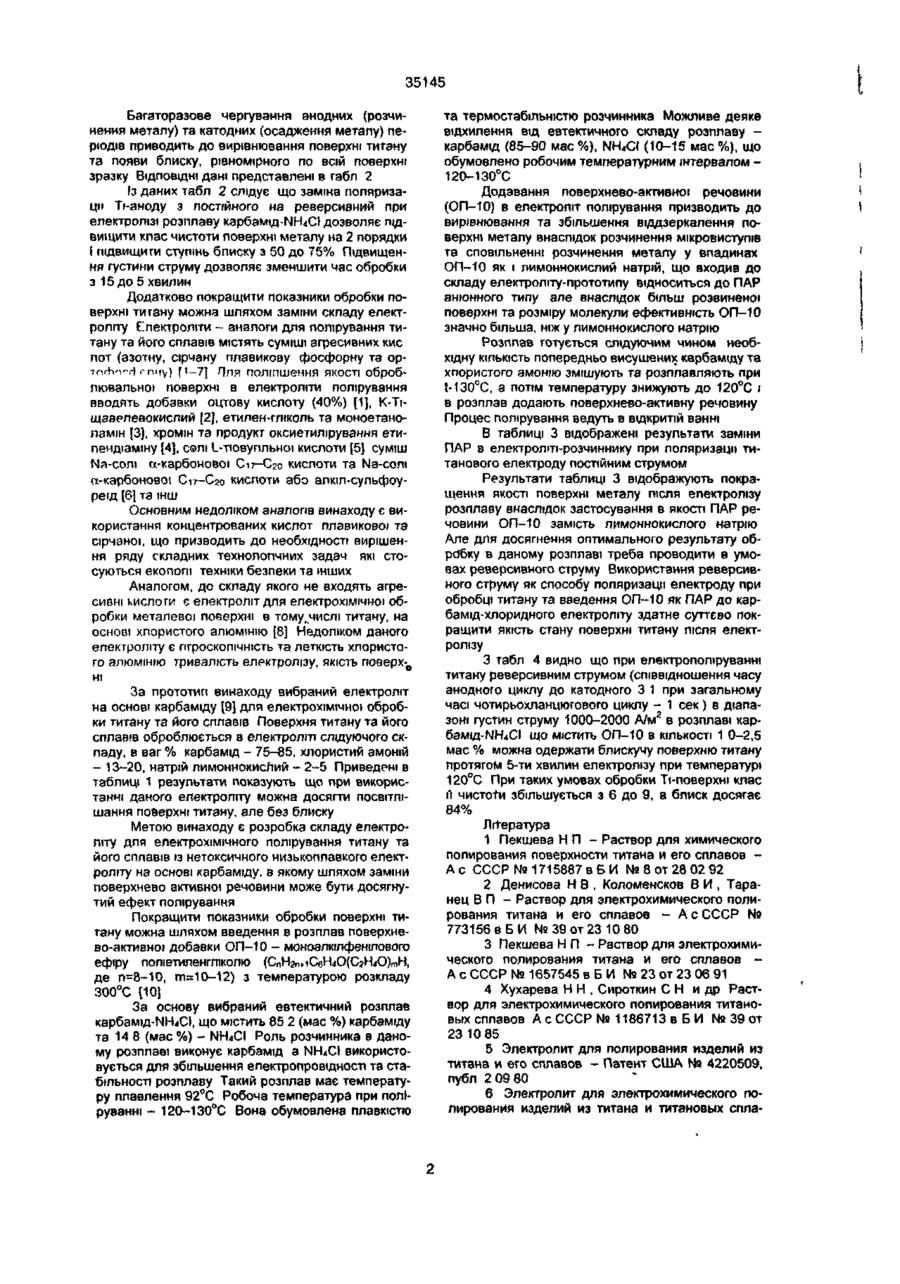

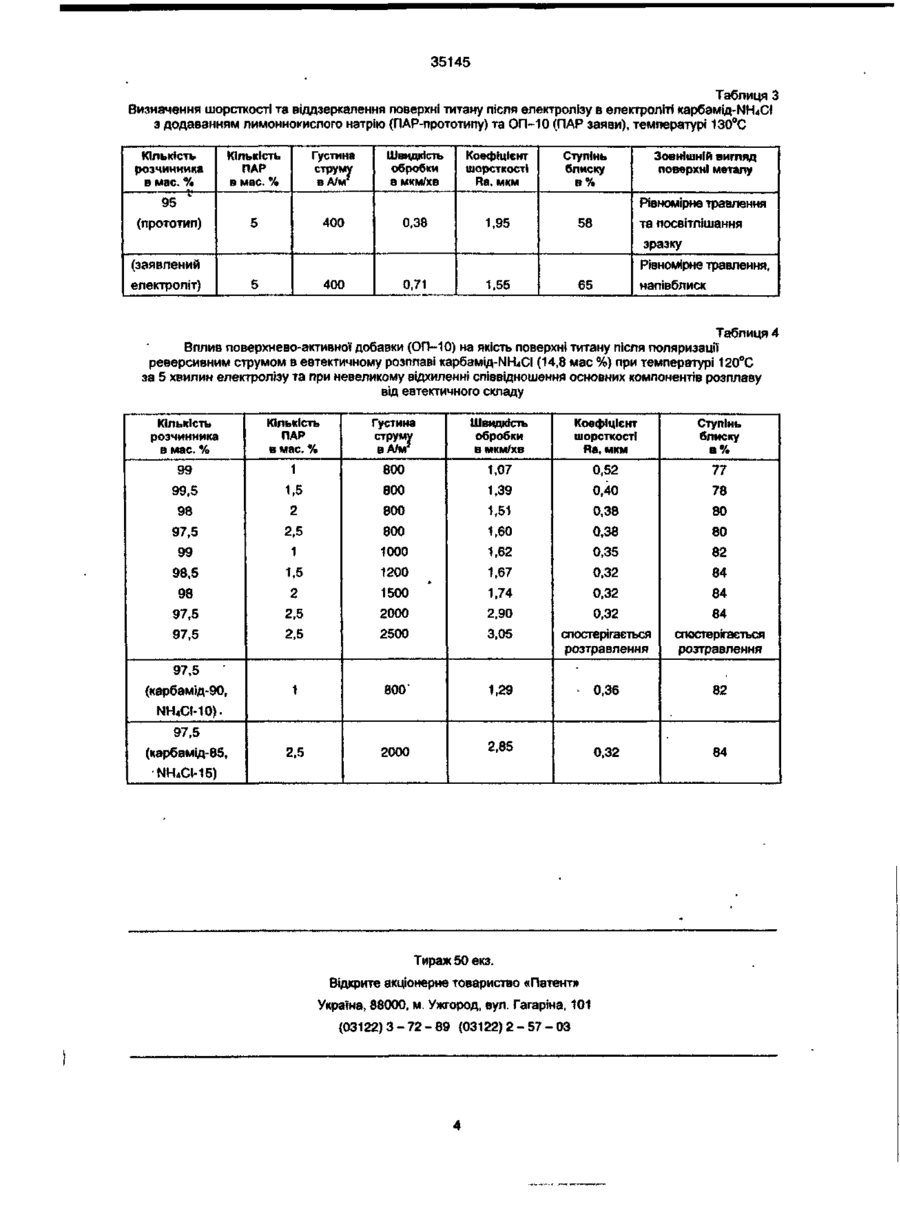

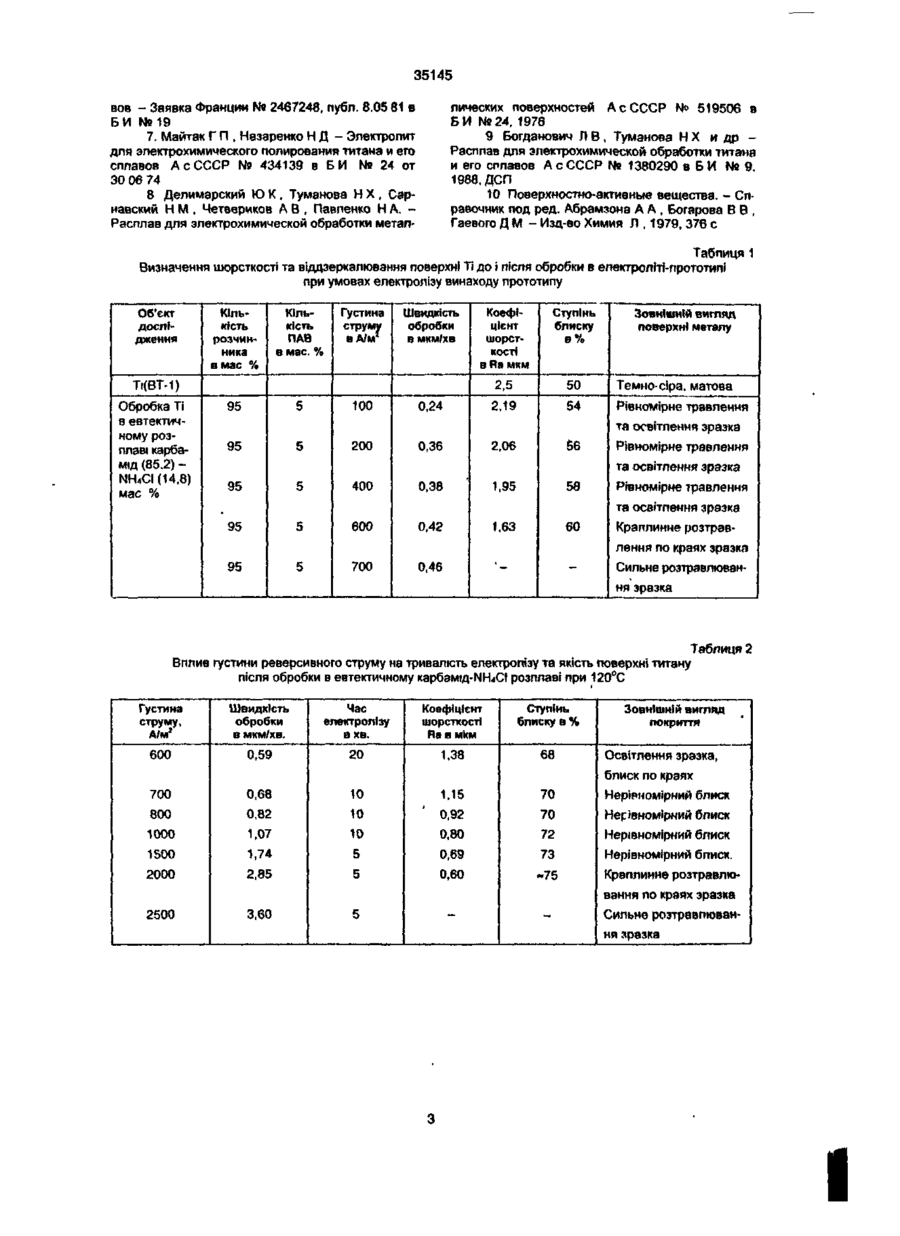

1. Спосіб електрополірування титану та його сплавів, що включає анодну обробку в низькотемпературному карбам|'д-ЫН4С1 розплавленому електроліті, і відрізняється тим, що поляризацію Винахід відноситься до електрохімічного полірування титану та його сплавів і може бути використаний в машинобудуванні, приладобудуванні, авіаційній промисловості та ядерній енергетиці. В способах-аналогах електрополірування здійснюють при поляризації стаціонарного Тіелектроду постійним або змінним струмом в водних електролітах, що містять агресивні кислоти [1-7] та в розтоплених солях [8J. Основним недоліком використання аналогів [1-7] є технологічні труднощі (матеріал, апаратура, стічні води, техніка безпеки, тривалість електролізу) та низька якість поверхні, в результаті обробки поверхня титану тільки очищується від окалини [8]. За прототип винаходу вибраний електроліт для електрохімічної обробки титану та його сплавів [9], який по складу близький до електроліту даного винаходу. Процес ведуть при поляризації постійним струмом та густині струму 2-6 А/дм2 протягом 15 хвилин електролізу при 130°С. Поверхня титану та його сплавів оброблюється в електроліті слідуючого складу, в ваг.%: карбамід - 75-85; хлористий амоній - 13-20; натрій лимоннокислий 2-5. При використанні даного електроліту та поляризації електроду постійним струмом відбувається рівномірне травлення поверхні металу, але поверхня титану не стає блискучою і тому прототип не може бути використаний для полірування поверхні титану та його сплавів. Ті-аноду проводять реверсивним струмом при співвідношенні часу анодного і катодного періодів (3:1) і тривалістю всього циклу 1 сек, з загальною тривалістю електролізу 5 хвилин при густині струму 1000-2000 А/м2. температурі - 12О~13О°С. 2. Електроліт для електрополірування титану та його сплавів, який містить евтектичну суміш карбамід-МН4СІ та поверхнево-активну речовину, відрізняється тим, що в якості поверхнево-активної речовини використовують ПАР - ОП-10 (моноагікілфеніловий ефір поліетиленгліколю) при слідуючому співвідношенні інгредієнтів в мас.%: Розтоп (карбамід-Ш4СІ)
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for electric polishing of titanium and alloys thereof and electrolyte required for this
Автори англійськоюKarmazina Tamara Vasylivna
Назва патенту російськоюСпособ электрополирования титана и его сплавов и необходимый для этого электролит
Автори російськоюКармазина Тамара Васильевна
МПК / Мітки
МПК: C25F 3/00
Мітки: титану, сплавів, спосіб, електрополірування, необхідний, електроліт, цього
Код посилання
<a href="https://ua.patents.su/4-35145-sposib-elektropoliruvannya-titanu-ta-jjogo-splaviv-i-neobkhidnijj-dlya-cogo-elektrolit.html" target="_blank" rel="follow" title="База патентів України">Спосіб електрополірування титану та його сплавів і необхідний для цього електроліт</a>
Спосіб електрохімічного полірування ніобію та його сплавів і необхідний для цього електроліт
Номер патенту: 33863
Опубліковано: 15.02.2001
Автори: Богданович Людмила Василівна, Туманова Неллі Хачатурівна, Бабенков Євгеній Анатолієвич, Миронюк Геннадій Іванович
МПК: C25F 3/00
Мітки: ніобію, спосіб, полірування, сплавів, електрохімічного, необхідний, цього, електроліт
Текст:
...кольору, що має температуру плавлення 114°С. Розтоп готують наступним чином: відважену кількість попередньо висушени х карбаміду та хлористого амонію змішують та розтоплюють при температурі 130°С. Потім температуру печі зменшують до 120°С і в розтоплену суміш додають поверхнево-активну речовину. Процес полірування ведуть у відкритій ванні. Результати дослідження відображені в табл. 3. В табл. 3 показано, що при електрополіруванні ніобію...
Спосіб безфлюсової пайки титану та його сплавів з алюмінієм і його сплавами
Номер патенту: 12266
Опубліковано: 25.12.1996
Автори: Соколова Ніна Михайлівна, Селіванов Володимир Костянтинович, Коцаренко Віктор Миколайович, Базелев Борис Павлович, Перевезенцев Борис Миколайович, Єфремов Володимир Іванович, Тюнін Юрій Миколайович
МПК: B23K 35/22, B23K 1/19
Мітки: сплавами, пайки, спосіб, сплавів, безфлюсової, титану, алюмінієм
Формула / Реферат:
1. Способ бесфлюсовой пайки титана и его сплавов с алюминием и его сплавами, при котором производят сборку деталей с размещением в зоне паяемых зазоров припоя на основе алюминия, помещают сборку в контейнер, расположенный в вакуумной камере и сообщающийся с ней через откачные отверстия, вакуумируют камеру с контейнером, производят нагрев до температуры пайки с подачей паров магния и последующее охлаждение, отличающийся тем, что, с целью...
Спосіб безокисної термічної обробки прокату з вуглецевих марок сталі та сплавів на основі титану
Номер патенту: 27452
Опубліковано: 15.09.2000
Автори: Крихта Валерій Петрович, Вальков Олег Анатолійович, Пічугіна Тетяна Олександрівна, Копилова Надія Юхимівна, Прудкова Раїса Антонівна, Кофф Володимир Зусьєвич, Лозовой Віктор Іванович, Горєлов Генадій Степанович, Ковальова Олександра Дмитрівна
МПК: C21D 9/00
Мітки: марок, прокату, титану, сплавів, основі, термічної, обробки, безокисної, спосіб, сталі, вуглецевих
Текст:
...создание термосредств большой протяженности, что практически невозможно в условиях ограниченных производственных площадей Поэтому известный способ не обеспечивает безокислительную термообработку промышленных партий проката из углеродистых сталей и сплавов на основе титана. S аботки [4] прокат Рабочее пространство открытый муфель с доступом воздуха закрытый муфель без доступа воздуха закрытый муфель с давлением ниже атмосферного открытый...
Спосіб одержання зливків з відходів сплавів титану в електронно-променевій печі з проміжною ємкістю
Номер патенту: 17544
Опубліковано: 06.05.1997
Автори: Калинюк Олексій Михайлович, ДЕРЕЧА Олександр Якович, ТРИГУБ Микола Петрович, Ахонін Сергій Володимирович, Савчинський Дмитро Васильович
Мітки: проміжною, електронно-променевий, печі, титану, сплавів, зливків, спосіб, одержання, ємкістю, відходів
Формула / Реферат:
Способ получения слитков из отходов сплавов титана в электронно-лучевой печи с промежуточной емкостью, включающий подготовку расходуемой заготовки, ее плавление электронными лучами в промежуточную емкость, слив расплава в кристаллизатор и формирование слитка в условиях обогрева свободной поверхности расплава электронными лучами, отличающийся тем, что создают над свободной поверхностью расплава повышенное парциальное давление легколетучих...
Спосіб хімічного осадження металу на алмазні зерна та електроліт для його здійснення
Номер патенту: 30160
Опубліковано: 15.11.2000
Автори: Фурсова Валентина Леонідовна, Шарабура Андрій Дмитрійович, Соболєв Валерій Вікторович
МПК: C23C 18/31, C23C 18/18, C04B 41/45
Мітки: хімічного, металу, осадження, спосіб, алмазні, електроліт, здійснення, зерна
Формула / Реферат:
1. Спосіб хімічного осадження металу на алмазні зерна, який включає підготовку поверхні зерен, її активацію, хімічне осадження карбідоутворюючого металу та нагрівання композиційного матеріалу "алмаз-покриття" до температури від 300 до 700°С, який відрізняється тим, що активацію здійснюють шляхом попередньої обробки алмазних зерен розчином сполуки ряду –N,N-дизаміщених амідів карбонових кислот як розчинником-сенсибілізатором,...
Попередній патент: Спосіб комплексного лікування раку яєчників
Наступний патент: Горілка особлива “super”
Випадковий патент: Змішувач для полімерних матеріалів
