Пристрій для монтажу лічильника рідини
Номер патенту: 37627
Опубліковано: 15.05.2001
Автори: Славінський Станіслав Федорович, Горенко Валерій Олександрович
Формула / Реферат
Дата прийняття
рішення
26.06 2000р.
(21) 2000031639
(54) (57)

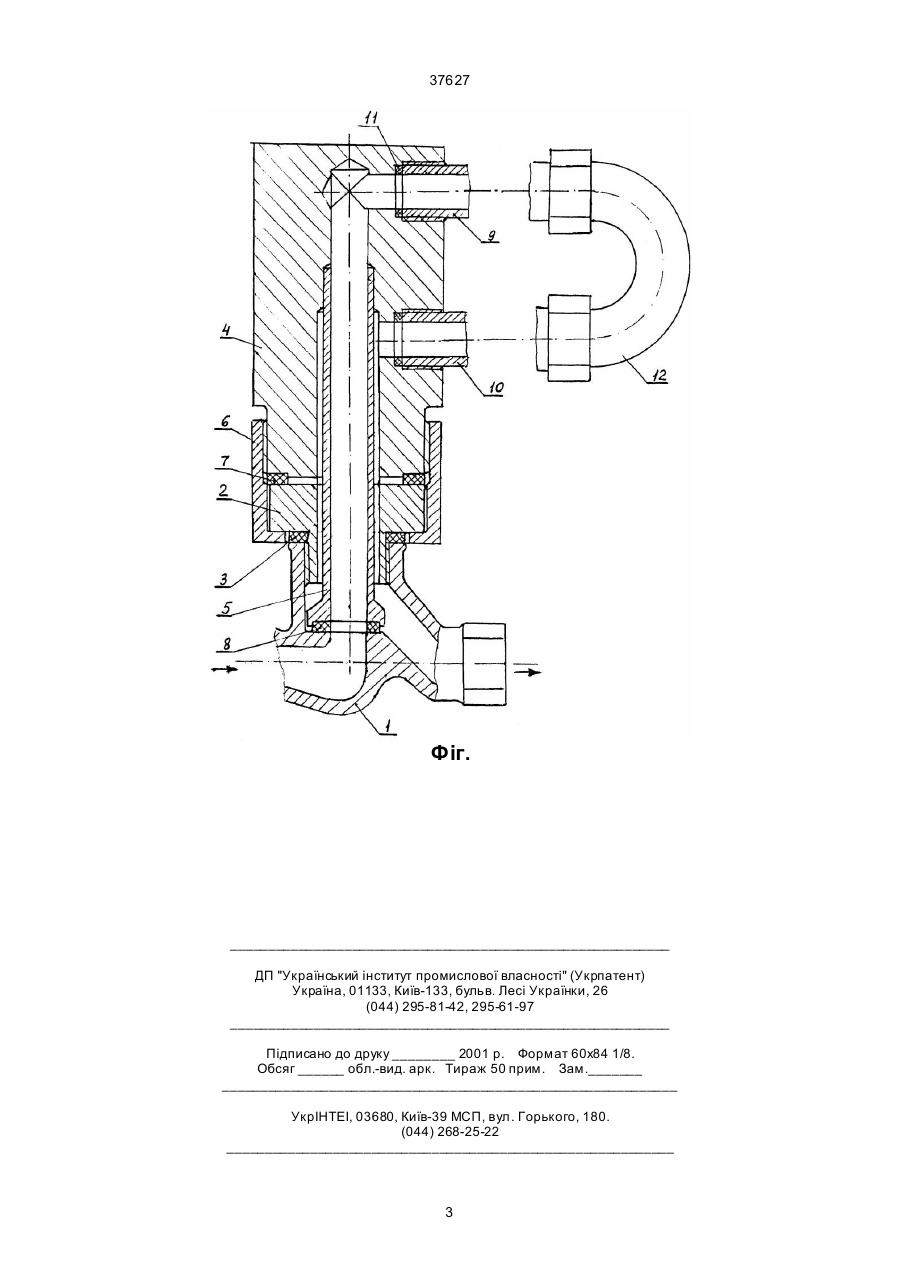

1.Пристрій для монтажу лічильника рідини, що складається з корпусу з різьбовим закінченням на зовнішній поверхні, а всередині має вхідний та вихідний канали протоку рідини, корпус має в своєму складі втулку, головку та з'єднуючу їх муфту і ущільнювальні прокладки, який відрізняється тим, що в головку корпусу вмонтовано трубку з вхідним каналом рідини, а кільцевий проміжок між трубкою та втулкою і головкою служить вихідним каналом рідини, площа перерізу якого не менше вхідного каналу, крім того вхідний штуцер лічильника вмонтовано безпосередньо в тіло головки на виході вхідного каналу рідини.
2.Пристрій за п.1, який відрізняється тим, що запірний вентиль вмонтовано по ходу рідини після лічильника в тіло головки пристрою на початку вихідного каналу рідини.
Текст

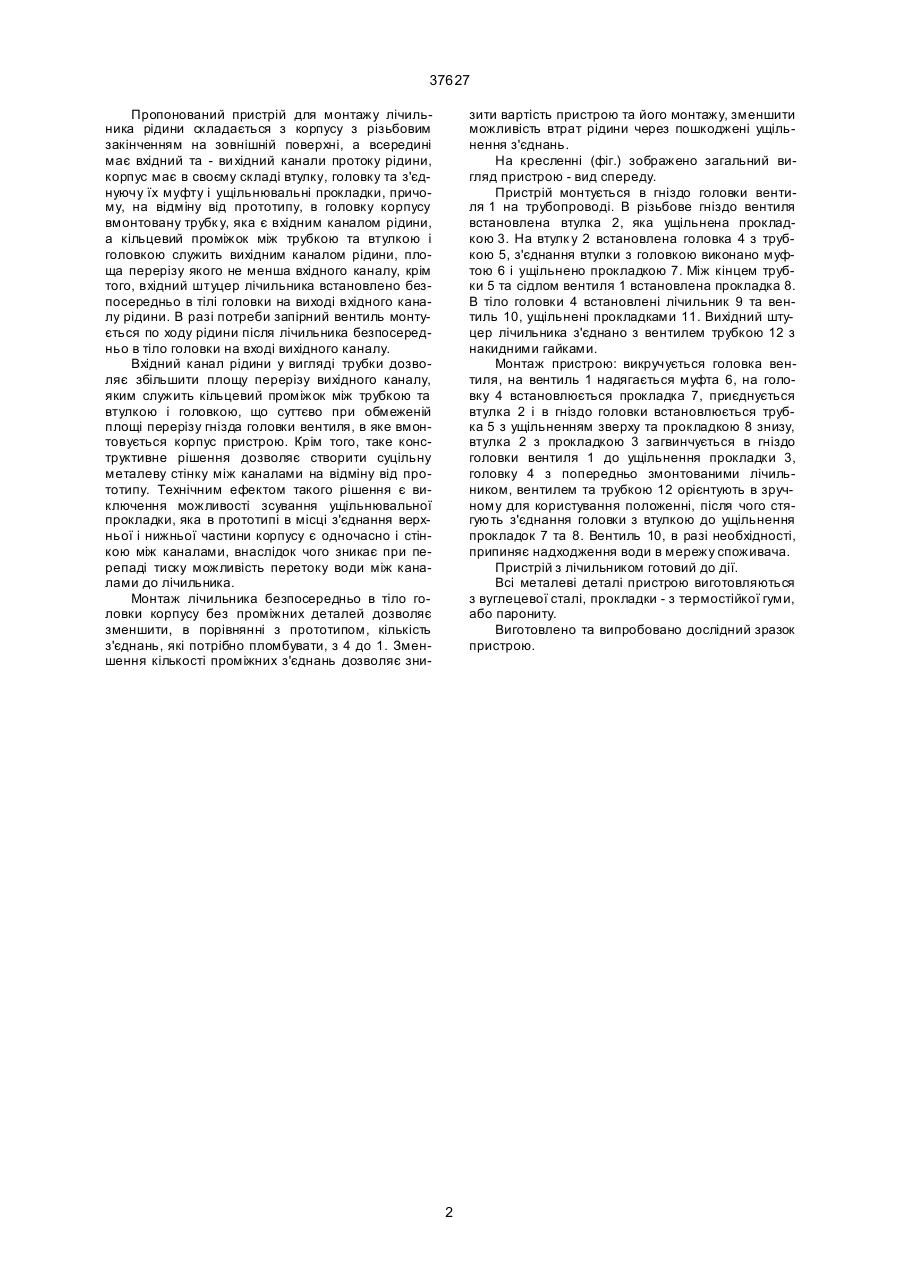

1. Пристрій для монтажу лічильника рідини, що складається з корпусу з різьбовим закінченням на зовнішній поверхні, а всередині має вхідний та вихідний канали протоку рідини, корпус має в 37627 Пропонований пристрій для монтажу лічильника рідини складається з корпусу з різьбовим закінченням на зовнішній поверхні, а всередині має вхідний та - ви хідний канали протоку рідини, корпус має в своєму складі втулку, головку та з'єднуючу їх муфту і ущільнювальні прокладки, причому, на відміну від прототипу, в головку корпусу вмонтовану трубк у, яка є вхідним каналом рідини, а кільцевий проміжок між трубкою та втулкою і головкою служить вихідним каналом рідини, площа перерізу якого не менша вхідного каналу, крім того, вхідний штуцер лічильника встановлено безпосередньо в тілі головки на виході вхідного каналу рідини. В разі потреби запірний вентиль монтується по ходу рідини після лічильника безпосередньо в тіло головки на вході вихідного каналу. Вхідний канал рідини у вигляді трубки дозволяє збільшити площу перерізу вихідного каналу, яким служить кільцевий проміжок між трубкою та втулкою і головкою, що суттєво при обмеженій площі перерізу гнізда головки вентиля, в яке вмонтовується корпус пристрою. Крім того, таке конструктивне рішення дозволяє створити суцільну металеву стінку між каналами на відміну від прототипу. Технічним ефектом такого рішення є виключення можливості зсування ущільнювальної прокладки, яка в прототипі в місці з'єднання верхньої і нижньої частини корпусу є одночасно і стінкою між каналами, внаслідок чого зникає при перепаді тиску можливість перетоку води між каналами до лічильника. Монтаж лічильника безпосередньо в тіло головки корпусу без проміжних деталей дозволяє зменшити, в порівнянні з прототипом, кількість з'єднань, які потрібно пломбувати, з 4 до 1. Зменшення кількості проміжних з'єднань дозволяє зни зити вартість пристрою та його монтажу, зменшити можливість втрат рідини через пошкоджені ущільнення з'єднань. На кресленні (фіг.) зображено загальний вигляд пристрою - вид спереду. Пристрій монтується в гніздо головки вентиля 1 на трубопроводі. В різьбове гніздо вентиля встановлена втулка 2, яка ущільнена прокладкою 3. На втулк у 2 встановлена головка 4 з трубкою 5, з'єднання втулки з головкою виконано муфтою 6 і ущільнено прокладкою 7. Між кінцем трубки 5 та сідлом вентиля 1 встановлена прокладка 8. В тіло головки 4 встановлені лічильник 9 та вентиль 10, ущільнені прокладками 11. Вихідний штуцер лічильника з'єднано з вентилем трубкою 12 з накидними гайками. Монтаж пристрою: викручується головка вентиля, на вентиль 1 надягається муфта 6, на головку 4 встановлюється прокладка 7, приєднується втулка 2 і в гніздо головки встановлюється трубка 5 з ущільненням зверху та прокладкою 8 знизу, втулка 2 з прокладкою 3 загвинчується в гніздо головки вентиля 1 до ущільнення прокладки 3, головку 4 з попередньо змонтованими лічильником, вентилем та трубкою 12 орієнтують в зручному для користування положенні, після чого стягують з'єднання головки з втулкою до ущільнення прокладок 7 та 8. Вентиль 10, в разі необхідності, припиняє надходження води в мережу споживача. Пристрій з лічильником готовий до дії. Всі металеві деталі пристрою виготовляються з вуглецевої сталі, прокладки - з термостійкої гуми, або парониту. Виготовлено та випробовано дослідний зразок пристрою. 2 37627 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for liquid flow meter mounting
Автори англійськоюSlavinskyi Stanislav Fedorovych, Horenko Valerii Oleksandrovych
Назва патенту російськоюУстройство для монтажа счетчика жидкости
Автори російськоюСлавинский Станислав Федорович, Горенко Валерий Александрович
МПК / Мітки
Мітки: монтажу, пристрій, лічильника, рідини
