Електронна модель визначення найкоротшого шляху

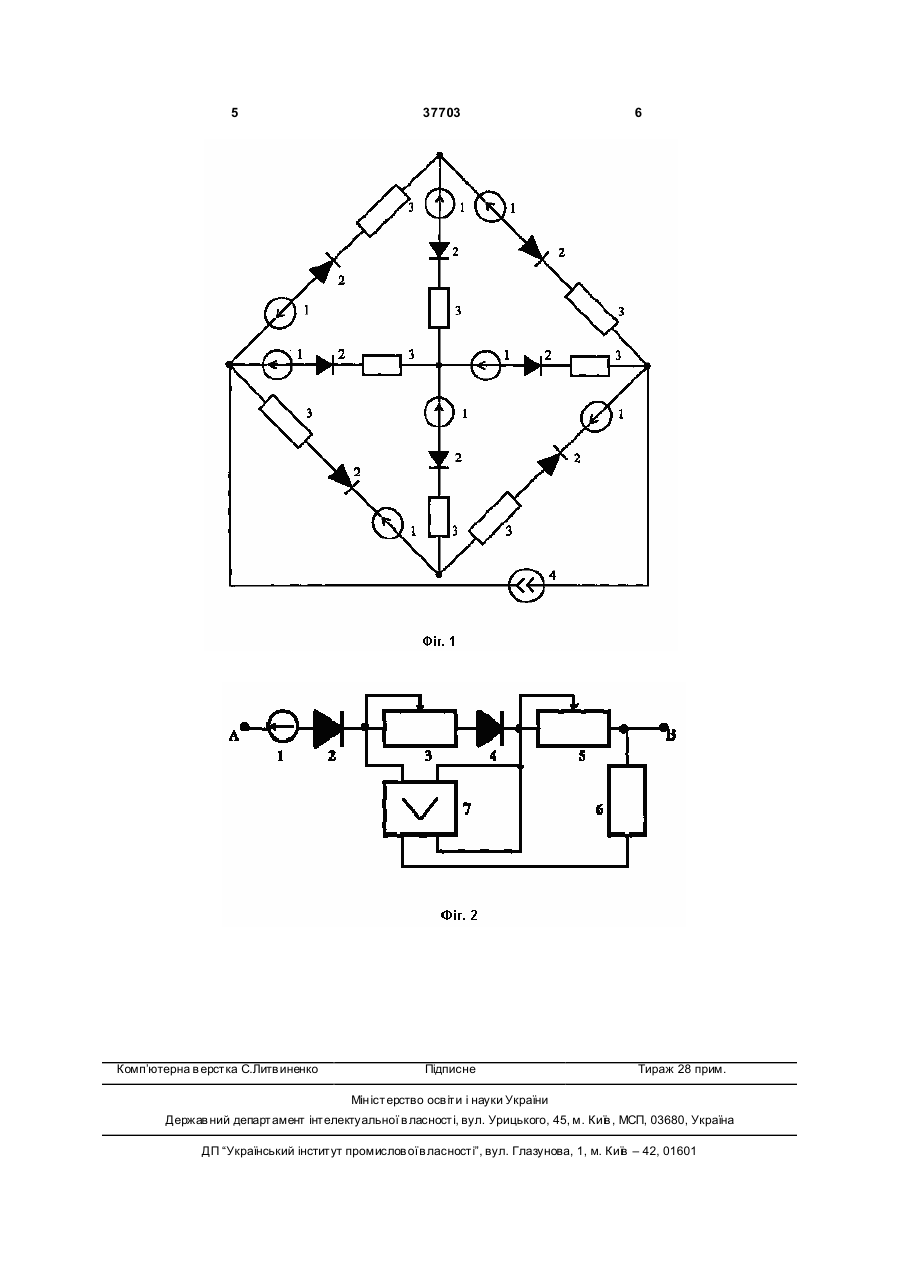

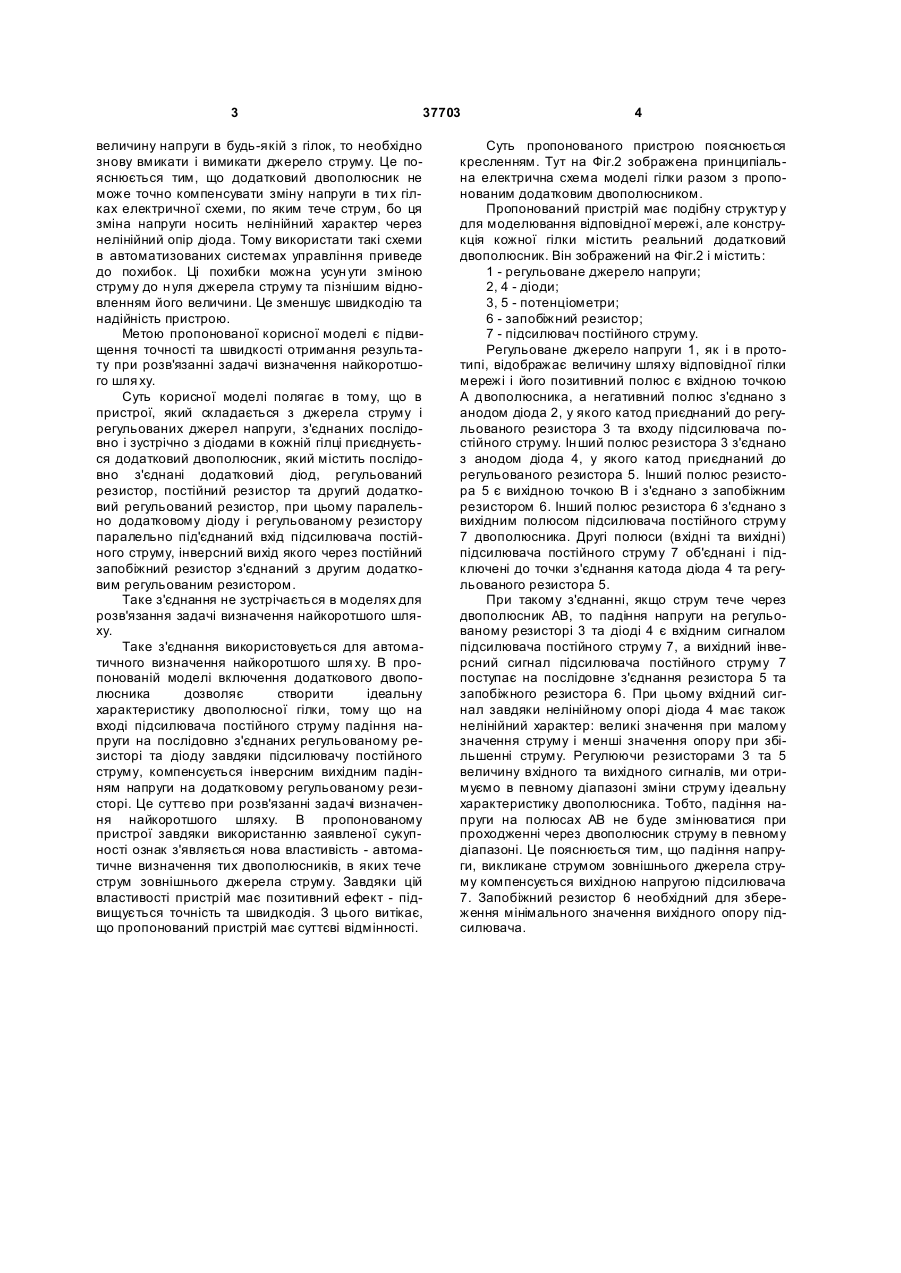

Електронна модель визначення найкоротшого шляху, яка містить джерело струму між початко 3 37703 величину напруги в будь-якій з гілок, то необхідно знову вмикати і вимикати джерело струму. Це пояснюється тим, що додатковий двополюсник не може точно компенсувати зміну напруги в ти х гілках електричної схеми, по яким тече струм, бо ця зміна напруги носить нелінійний характер через нелінійний опір діода. Тому використати такі схеми в автоматизованих системах управління приведе до похибок. Ці похибки можна усун ути зміною струму до н уля джерела струму та пізнішим відновленням його величини. Це зменшує швидкодію та надійність пристрою. Метою пропонованої корисної моделі є підвищення точності та швидкості отримання результату при розв'язанні задачі визначення найкоротшого шля ху. Суть корисної моделі полягає в тому, що в пристрої, який складається з джерела струму і регульованих джерел напруги, з'єднаних послідовно і зустрічно з діодами в кожній гілці приєднується додатковий двополюсник, який містить послідовно з'єднані додатковий діод, регульований резистор, постійний резистор та другий додатковий регульований резистор, при цьому паралельно додатковому діоду і регульованому резистору паралельно під'єднаний вхід підсилювача постійного струму, інверсний вихід якого через постійний запобіжний резистор з'єднаний з другим додатковим регульованим резистором. Таке з'єднання не зустрічається в моделях для розв'язання задачі визначення найкоротшого шляху. Таке з'єднання використовується для автоматичного визначення найкоротшого шля ху. В пропонованій моделі включення додаткового двополюсника дозволяє створити ідеальну характеристику двополюсної гілки, тому що на вході підсилювача постійного струму падіння напруги на послідовно з'єднаних регульованому резисторі та діоду завдяки підсилювачу постійного струму, компенсується інверсним вихідним падінням напруги на додатковому регульованому резисторі. Це суттєво при розв'язанні задачі визначення найкоротшого шляху. В пропонованому пристрої завдяки використанню заявленої сукупності ознак з'являється нова властивість - автоматичне визначення тих двополюсників, в яких тече струм зовнішнього джерела струму. Завдяки цій властивості пристрій має позитивний ефект - підвищується точність та швидкодія. З цього витікає, що пропонований пристрій має суттєві відмінності. 4 Суть пропонованого пристрою пояснюється кресленням. Тут на Фіг.2 зображена принципіальна електрична схема моделі гілки разом з пропонованим додатковим двополюсником. Пропонований пристрій має подібну структур у для моделювання відповідної мережі, але конструкція кожної гілки містить реальний додатковий двополюсник. Він зображений на Фіг.2 і містить: 1 - регульоване джерело напруги; 2, 4 - діоди; 3, 5 - потенціометри; 6 - запобіжний резистор; 7 - підсилювач постійного струму. Регульоване джерело напруги 1, як і в прототипі, відображає величину шляху відповідної гілки мережі і його позитивний полюс є вхідною точкою А двополюсника, а негативний полюс з'єднано з анодом діода 2, у якого катод приєднаний до регульованого резистора 3 та входу підсилювача постійного струму. Ін ший полюс резистора 3 з'єднано з анодом діода 4, у якого катод приєднаний до регульованого резистора 5. Інший полюс резистора 5 є вихідною точкою В і з'єднано з запобіжним резистором 6. Інший полюс резистора 6 з'єднано з вихідним полюсом підсилювача постійного струму 7 двополюсника. Другі полюси (вхідні та вихідні) підсилювача постійного струму 7 об'єднані і підключені до точки з'єднання катода діода 4 та регульованого резистора 5. При такому з'єднанні, якщо струм тече через двополюсник AB, то падіння напруги на регульованому резисторі 3 та діоді 4 є вхідним сигналом підсилювача постійного струму 7, а вихідний інверсний сигнал підсилювача постійного струму 7 поступає на послідовне з'єднання резистора 5 та запобіжного резистора 6. При цьому вхідний сигнал завдяки нелінійному опорі діода 4 має також нелінійний характер: великі значення при малому значення струму і менші значення опору при збільшенні струму. Регулюючи резисторами 3 та 5 величину вхідного та вихідного сигналів, ми отримуємо в певному діапазоні зміни струму ідеальну характеристику двополюсника. Тобто, падіння напруги на полюсах AB не буде змінюватися при проходженні через двополюсник струму в певному діапазоні. Це пояснюється тим, що падіння напруги, викликане струмом зовнішнього джерела струму компенсується вихідною напругою підсилювача 7. Запобіжний резистор 6 необхідний для збереження мінімального значення вихідного опору підсилювача. 5 Комп’ютерна в ерстка С.Литв иненко 37703 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
