Спосіб виготовлення золотої та срібної смальти

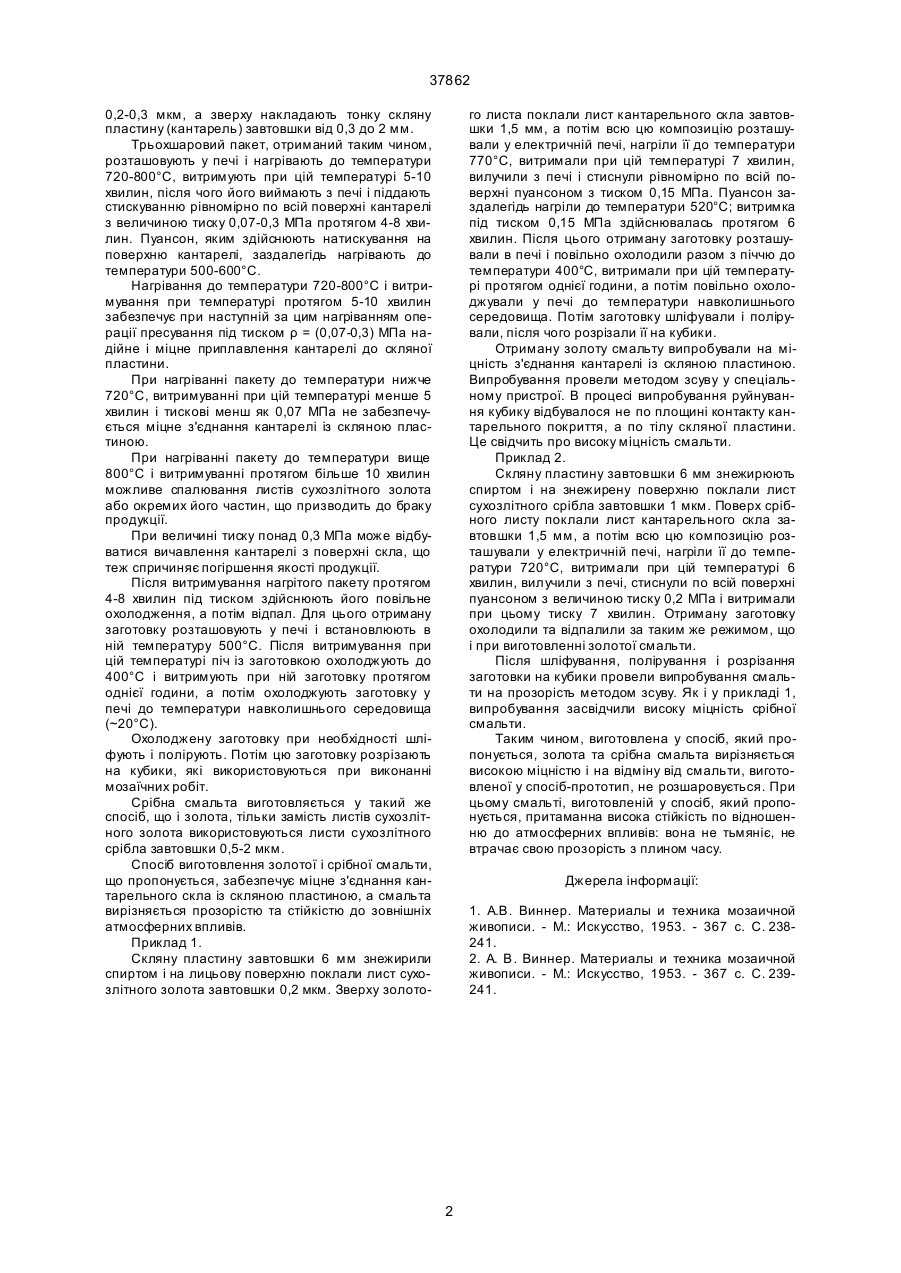

Спосіб виготовлення золотої та срібної смальти, який містить в собі знежирювання поверхні скляної пластини, накладання на цю поверхню 37862 0,2-0,3 мкм, а зверху накладають тонку скляну пластину (кантарель) завтовшки від 0,3 до 2 мм. Трьохшаровий пакет, отриманий таким чином, розташовують у печі і нагрівають до температури 720-800°С, витримують при цій температурі 5-10 хвилин, після чого його виймають з печі і піддають стискуванню рівномірно по всій поверхні кантарелі з величиною тиску 0,07-0,3 МПа протягом 4-8 хвилин. Пуансон, яким здійснюють натискування на поверхню кантарелі, заздалегідь нагрівають до температури 500-600°С. Нагрівання до температури 720-800°С і витримування при температурі протягом 5-10 хвилин забезпечує при наступній за цим нагріванням операції пресування під тиском ρ = (0,07-0,3) МПа надійне і міцне приплавлення кантарелі до скляної пластини. При нагріванні пакету до температури нижче 720°С, витримуванні при цій температурі менше 5 хвилин і тискові менш як 0,07 МПа не забезпечується міцне з'єднання кантарелі із скляною пластиною. При нагріванні пакету до температури вище 800°С і витримуванні протягом більше 10 хвилин можливе спалювання листів сухозлітного золота або окремих його частин, що призводить до браку продукції. При величині тиску понад 0,3 МПа може відбуватися вичавлення кантарелі з поверхні скла, що теж спричиняє погіршення якості продукції. Після витримування нагрітого пакету протягом 4-8 хвилин під тиском здійснюють його повільне охолодження, а потім відпал. Для цього отриману заготовку розташовують у печі і встановлюють в ній температуру 500°С. Після витримування при цій температурі піч із заготовкою охолоджують до 400°С і витримують при ній заготовку протягом однієї години, а потім охолоджують заготовку у печі до температури навколишнього середовища (~20°С). Охолоджену заготовку при необхідності шліфують і полірують. Потім цю заготовку розрізають на кубики, які використовуються при виконанні мозаїчних робіт. Срібна смальта виготовляється у такий же спосіб, що і золота, тільки замість листів сухозлітного золота використовуються листи сухозлітного срібла завтовшки 0,5-2 мкм. Спосіб виготовлення золотої і срібної смальти, що пропонується, забезпечує міцне з'єднання кантарельного скла із скляною пластиною, а смальта вирізняється прозорістю та стійкістю до зовнішніх атмосферних впливів. Приклад 1. Скляну пластину завтовшки 6 мм знежирили спиртом і на лицьову поверхню поклали лист сухозлітного золота завтовшки 0,2 мкм. Зверху золото го листа поклали лист кантарельного скла завтовшки 1,5 мм, а потім всю цю композицію розташували у електричній печі, нагріли її до температури 770°С, витримали при цій температурі 7 хвилин, вилучили з печі і стиснули рівномірно по всій поверхні пуансоном з тиском 0,15 МПа. Пуансон заздалегідь нагріли до температури 520°С; витримка під тиском 0,15 МПа здійснювалась протягом 6 хвилин. Після цього отриману заготовку розташували в печі і повільно охолодили разом з піччю до температури 400°С, витримали при цій температурі протягом однієї години, а потім повільно охолоджували у печі до температури навколишнього середовища. Потім заготовку шліфували і полірували, після чого розрізали її на кубики. Отриману золоту смальту випробували на міцність з'єднання кантарелі із скляною пластиною. Випробування провели методом зсуву у спеціальному пристрої. В процесі випробування руйнування кубику відбувалося не по площині контакту кантарельного покриття, а по тілу скляної пластини. Це свідчить про високу міцність смальти. Приклад 2. Скляну пластину завтовшки 6 мм знежирюють спиртом і на знежирену поверхню поклали лист сухозлітного срібла завтовшки 1 мкм. Поверх срібного листу поклали лист кантарельного скла завтовшки 1,5 мм, а потім всю цю композицію розташували у електричній печі, нагріли її до температури 720°С, витримали при цій температурі 6 хвилин, вилучили з печі, стиснули по всій поверхні пуансоном з величиною тиску 0,2 МПа і витримали при цьому тиску 7 хвилин. Отриману заготовку охолодили та відпалили за таким же режимом, що і при виготовленні золотої смальти. Після шліфування, полірування і розрізання заготовки на кубики провели випробування смальти на прозорість методом зсуву. Як і у прикладі 1, випробування засвідчили високу міцність срібної смальти. Таким чином, виготовлена у спосіб, який пропонується, золота та срібна смальта вирізняється високою міцністю і на відміну від смальти, виготовленої у спосіб-прототип, не розшаровується. При цьому смальті, виготовленій у спосіб, який пропонується, притаманна висока стійкість по відношенню до атмосферних впливів: вона не тьмяніє, не втрачає свою прозорість з плином часу. Джерела інформації: 1. А.В. Виннер. Материалы и техника мозаичной живописи. - М.: Искусство, 1953. - 367 с. С. 238241. 2. А. В. Виннер. Материалы и техника мозаичной живописи. - М.: Искусство, 1953. - 367 с. С. 239241. 2 37862 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
