Торцева реактивна спарена турбіна
Формула / Реферат
Торцева реактивна спарена турбіна, яка містить корпус, у якому розміщені підвідні труби і робочий елемент, яка відрізняється тим, що робочий елемент виконаний у вигляді двох пустотілих турбін, у торцевій частині однієї виконані прорізі під кутом 45°, а у іншій - під кутом 135° до площини обертання, турбіни знаходяться на визначеній відстані одна від одної, причому прорізі однієї турбіни розташовані навпроти прорізей іншої турбіни під прямим кутом по всьому колу, турбіна закріплена на пустотілому валу з отворами на його боковій поверхні, бокова поверхня турбін виконана як шестерні.
Текст

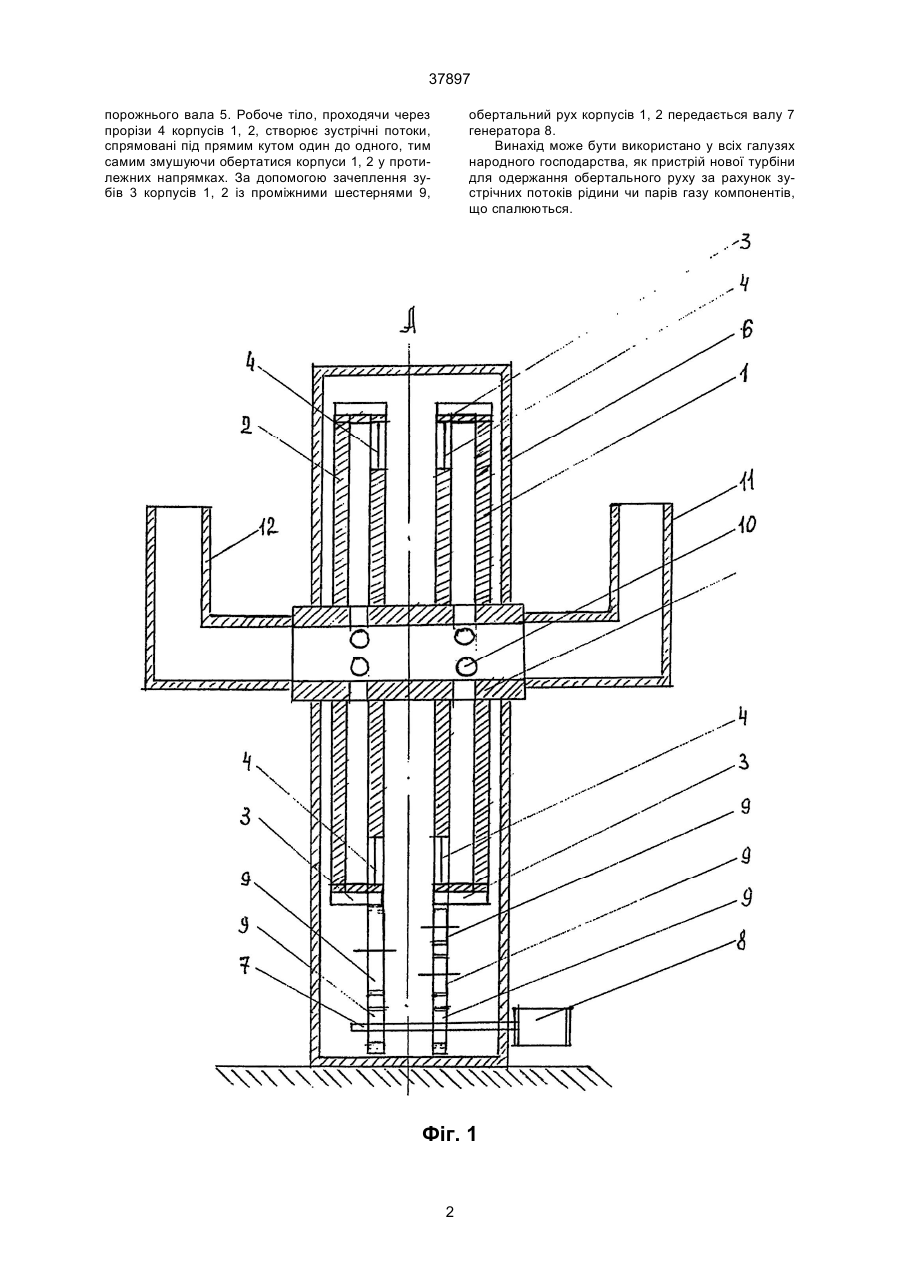

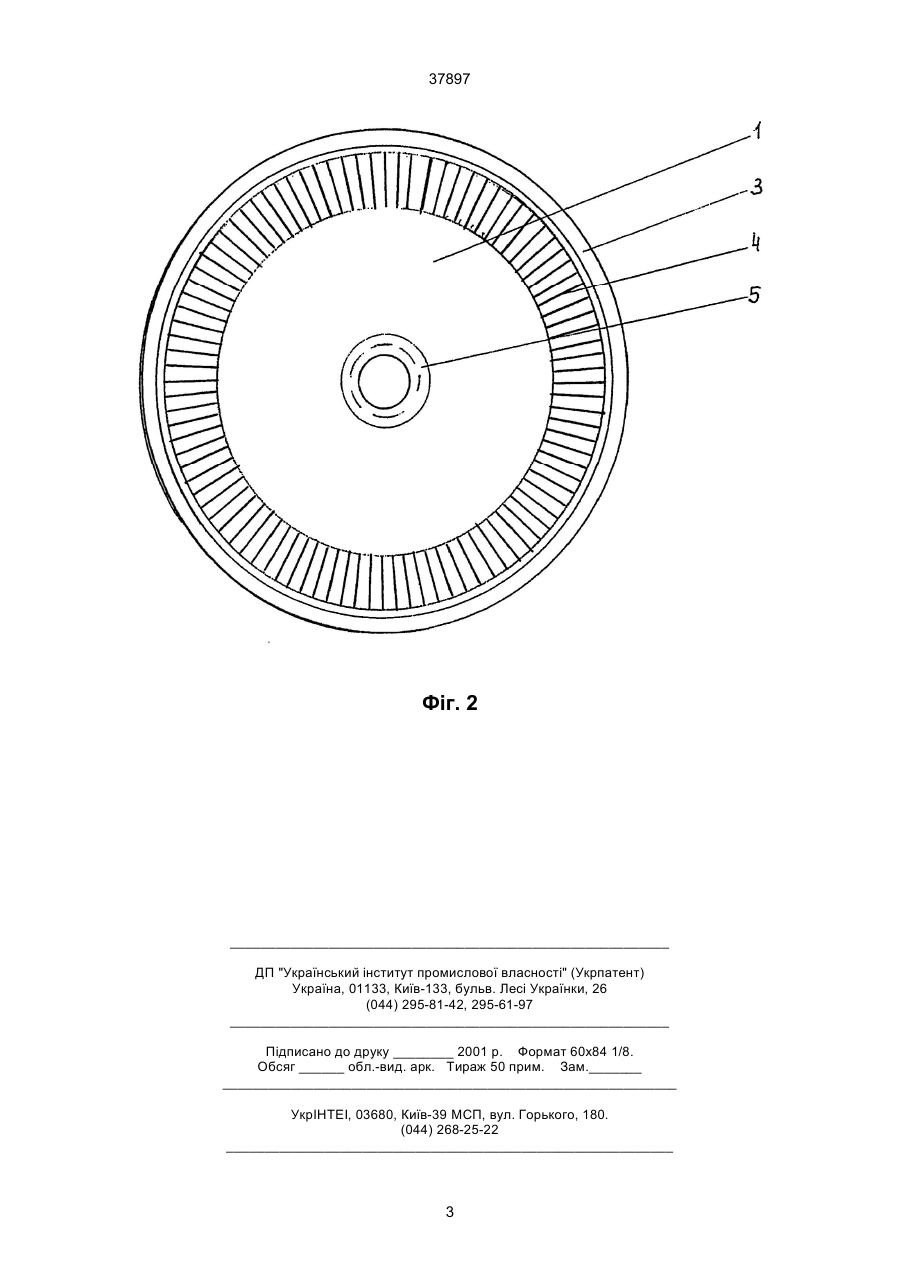

Торцева реактивна спарена турбіна, яка містить корпус, у якому розміщені підвідні труби і робочий елемент, відрізняється тим, що вона містить дві пустотілі турбіни, виконані як дзеркальне 37897 порожнього вала 5. Робоче тіло, проходячи через прорізи 4 корпусів 1, 2, створює зустрічні потоки, спрямовані під прямим кутом один до одного, тим самим змушуючи обертатися корпуси 1, 2 у протилежних напрямках. За допомогою зачеплення зубів 3 корпусів 1, 2 із проміжними шестернями 9, обертальний рух корпусів 1, 2 передається валу 7 генератора 8. Винахід може бути використано у всіх галузях народного господарства, як пристрій нової турбіни для одержання обертального руху за рахунок зустрічних потоків рідини чи парів газу компонентів, що спалюються. Фіг. 1 2 37897 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F01D 1/24
Мітки: спарена, турбіна, реактивна, торцева
