Фільтруючий пристрій

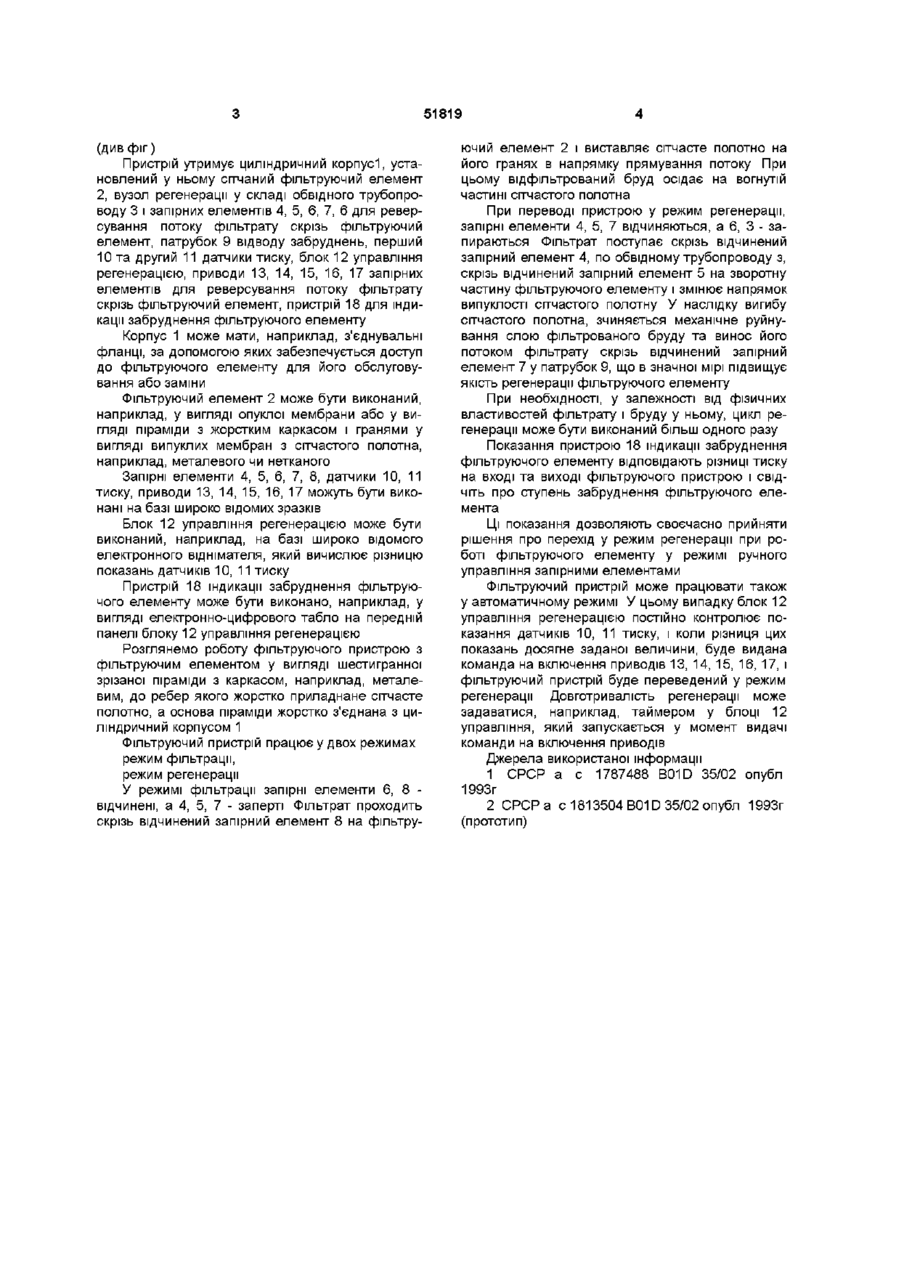

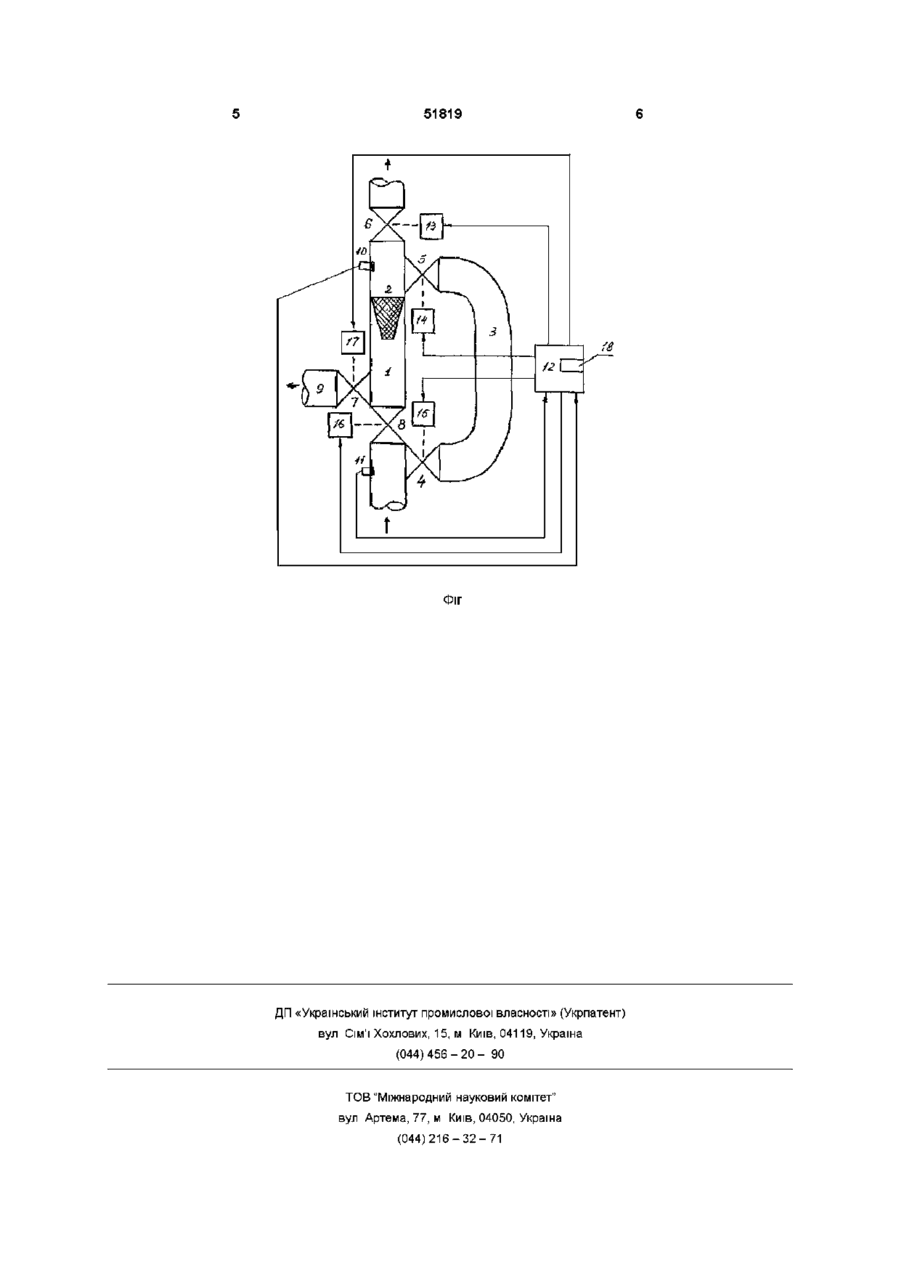

1 Фільтруючий пристрій, який містить циліндричний корпус, установлений у ньому сітчастий фільтруючий елемент, вузол регенерації і патрубок для виводу забруднень, який відрізняється тим, що вузол регенерації виконаний у вигляді обвідного трубопроводу і запірних елементів для реверсування потоку фільтрату крізь фільтруючий елемент, а сітчасте полотно фільтруючого елемента має опуклу форму і виконано з гнучкого матеріалу з можливістю змінення напрямку опуклості при реверсуванні постачання фільтрату 2 Фільтруючий пристрій по п 1, який відрізняється тим, що він містить установлені на вході та виході циліндричного корпусу перший та другий датчики тиску, виходи яких з'єднані ВІДПОВІДНО З першим та другим входами блока управління регенерацією, оснащеного пристроєм для індикації забруднення фільтруючого елемента, а запірні елементи для реверсування потоку фільтрату крізь фільтруючий елемент оснащені приводами, входи яких з'єднані з ВІДПОВІДНИМИ виходами блока управління регенерацією О Винахід належить до області фільтрування, а саме, до сітчастих фільтрів, і може знайти застосування при очищенні рідин та газів від механічних забруднень Відомий трубопровідний фільтр, утримуючий корпус у вигляді ділянки труби, фільтруючий елемент у вигляді сітчастого конусу, розташований на валу промивний пристрій і патрубок відводу забруднень [1] Основним недоліком вказаного фільтру є його низка надійність у зв'язку з складністю конструкції та наявністю обертаючих елементів, що обертаються Відомий, обраний як прототип, фільтр для очищення рідин, утримуючий циліндричний корпус, установлений у ньому фільтруючий елемент у вигляді сітчастого конусу, направлений вершиною на зустріч очищуємому потоку, вузол регенерації, виконаний у вигляді струмені направляючої лійки і тороїдальної камери, вихід якої з'єднаний з брудовідводом [2] Цей фільтр має низькі експлуатаційні характеристики, так як, не забезпечує ефективну регенерацію фільтруючого елементу Задачею, вирішуваємою даним винаходом, є поліпшення експлуатаційних характеристик фільт руючого пристрою шляхом підвищення ефективності регенерації фільтруючого елементу Для дослідженні цього результату у фільтруючому пристрої, утримуючому циліндричний корпус, установлений у ньому сітчастий фільтруючий елемент, вузол регенерації і патрубок відводу забруднень, згідно з винаходом, вузол регенерації виконаний у вигляді обвідного патрубку і запірних елементів для реверсування потоку фільтрату через фільтруючий елемент, а сітчасте полотно фільтруючого елементу має опуклу форму і виконано з гнучкового матеріалу з можливістю зміни напрямку опуклості при реверсуванні постачання фільтрату Фільтруючий пристрій може містити також установлені на вході і виході циліндричного корпусу перший та другий датчики тиску, виходи яких з'єднані ВІДПОВІДНО з першим та другим входами блоку управління регенерацією, оснащеного пристроєм для індикації забруднення фільтруючого елементу, а запори і елементи для реверсування потоку фільтрату скрізь фільтруючий елемент оснащені приводами, входи яких з'єднані з ВІДПОВІДНИМИ виходами блоку управління регенерацією На блок-схемі фільтруючого пристрою показані його складові елементи і зв'язки меж ними 00 ю 51819 (див фіг) Пристрій утримує циліндричний корпусі, установлений у ньому сітчаний фільтруючий елемент 2, вузол регенерації у складі обвідного трубопроводу 3 і запірних елементів 4, 5, 6, 7, 6 для реверсування потоку фільтрату скрізь фільтруючий елемент, патрубок 9 відводу забруднень, перший 10 та другий 11 датчики тиску, блок 12 управління регенерацією, приводи 13, 14, 15, 16, 17 запірних елементів для реверсування потоку фільтрату скрізь фільтруючий елемент, пристрій 18 для індикації забруднення фільтруючого елементу Корпус 1 може мати, наприклад, з'єднувальні фланці, за допомогою яких забезпечується доступ до фільтруючого елементу для його обслуговування або заміни Фільтруючий елемент 2 може бути виконаний, наприклад, у вигляді опуклої мембрани або у вигляді піраміди з жорстким каркасом і гранями у вигляді випуклих мембран з сітчастого полотна, наприклад, металевого чи нетканого Запірні елементи 4, 5, 6, 7, 8, датчики 10, 11 тиску, приводи 13, 14, 15, 16, 17 можуть бути виконані на базі широко відомих зразків Блок 12 управління регенерацією може бути виконаний, наприклад, на базі широко відомого електронного віднімателя, який вичислює різницю показань датчиків 10, 11 тиску Пристрій 18 індикації забруднення фільтруючого елементу може бути виконано, наприклад, у вигляді електронно-цифрового табло на передній панелі блоку 12 управління регенерацією Розглянемо роботу фільтруючого пристрою з фільтруючим елементом у вигляді шестигранної зрізаної піраміди з каркасом, наприклад, металевим, до ребер якого жорстко приладнане сітчасте полотно, а основа піраміди жорстко з'єднана з циліндричний корпусом 1 Фільтруючий пристрій працює у двох режимах режим фільтрації, режим регенерації У режимі фільтрації запірні елементи 6, 8 відчинені, а 4, 5, 7 - заперті Фільтрат проходить скрізь відчинений запірний елемент 8 на фільтру ючий елемент 2 і виставляє сітчасте полотно на його гранях в напрямку прямування потоку При цьому відфільтрований бруд осідає на вогнутій частині сітчастого полотна При переводі пристрою у режим регенерації, запірні елементи 4, 5, 7 відчиняються, а 6, 3 - запираються Фільтрат поступає скрізь відчинений запірний елемент 4, по обвідному трубопроводу з, скрізь відчинений запірний елемент 5 на зворотну частину фільтруючого елементу і змінює напрямок випуклості сітчастого полотну У наслідку вигибу сітчастого полотна, зчиняється механічне руйнування слою фільтрованого бруду та винос його потоком фільтрату скрізь відчинений запірний елемент 7 у патрубок 9, що в значної мірі підвищує якість регенерації фільтруючого елементу При необхідності, у залежності від фізичних властивостей фільтрату і бруду у ньому, цикл регенерації може бути виконаний більш одного разу Показання пристрою 18 індикації забруднення фільтруючого елементу відповідають різниці тиску на вході та виході фільтруючого пристрою і СВІДЧІТЬ про ступень забруднення фільтруючого елемента Ці показання дозволяють своєчасно прийняти рішення про перехід у режим регенерації при роботі фільтруючого елементу у режимі ручного управління запірними елементами Фільтруючий пристрій може працювати також у автоматичному режимі У цьому випадку блок 12 управління регенерацією постійно контролює показання датчиків 10, 11 тиску, і коли різниця цих показань досягне заданої величини, буде видана команда на включення приводів 13, 14, 15, 16, 17, і фільтруючий пристрій буде переведений у режим регенерації Довготривалість регенерації може задаватися, наприклад, таймером у блоці 12 управління, який запускається у момент видачі команди на включення приводів Джерела використаної інформації 1 СРСР а с 1787488 B01D 35/02 опубл 1993г 2 СРСР а с 1813504 B01D 35/02 опубл 1993г (прототип) 51819 fS Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
