Привід покажчика кута повороту

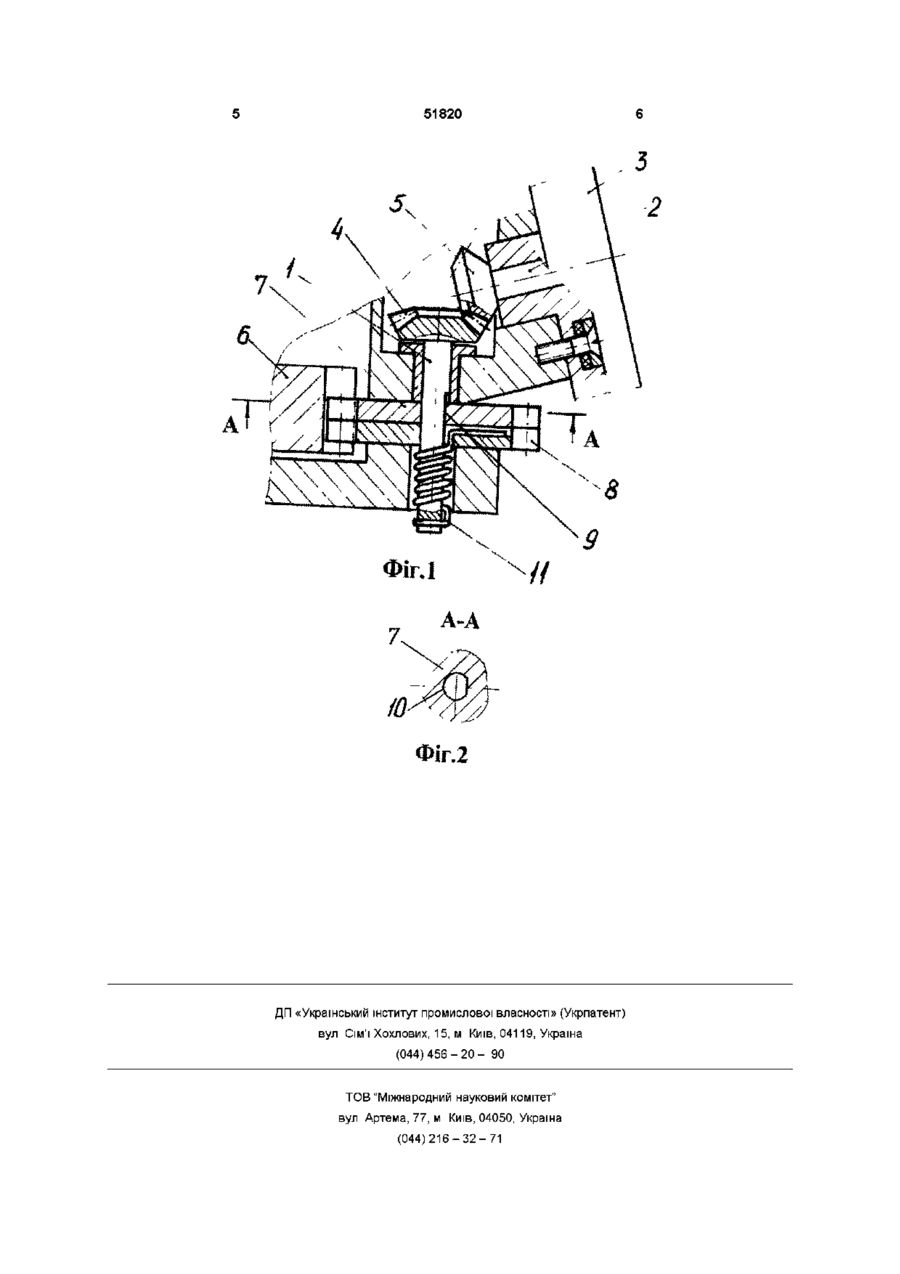

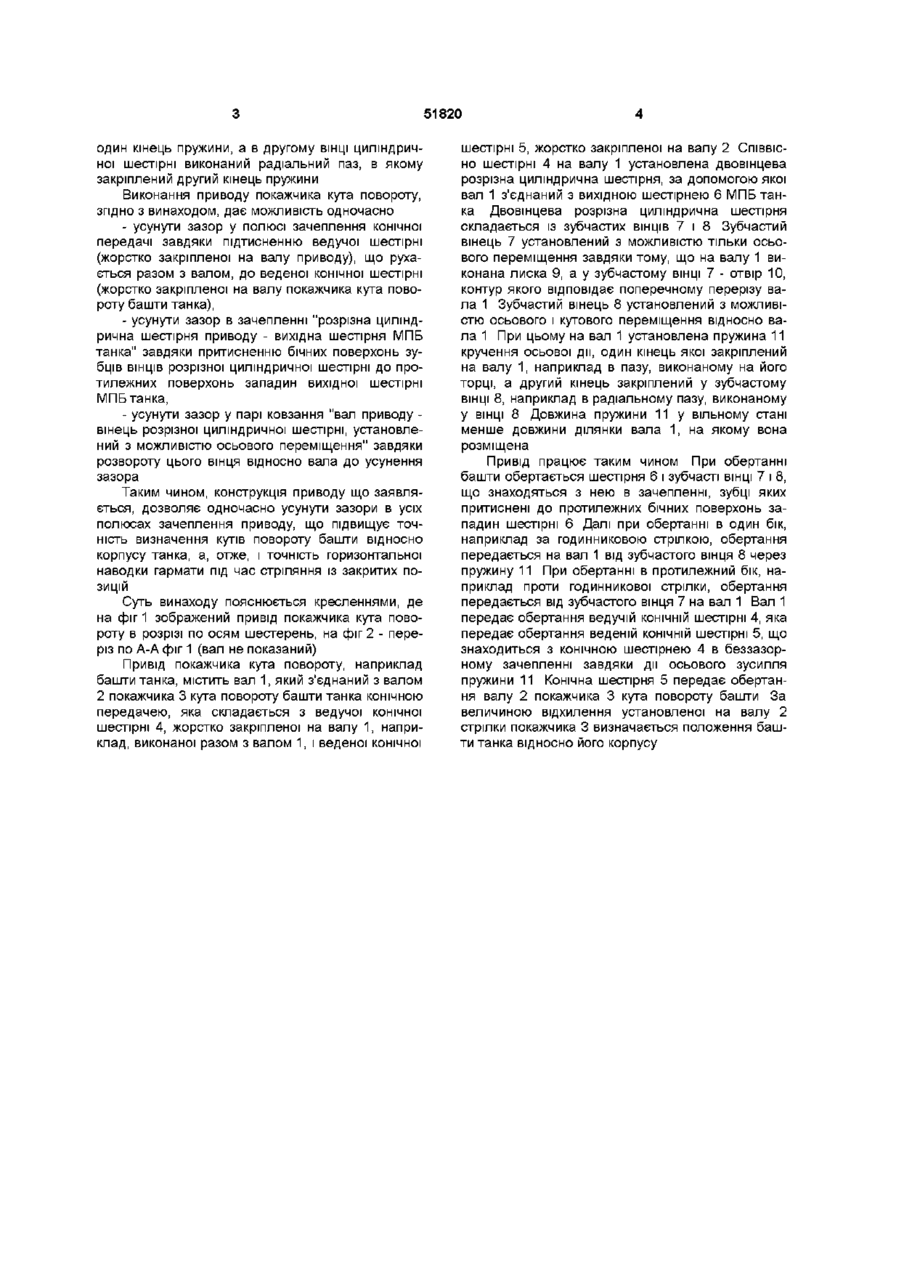

1 Привід покажчика кута повороту, що містить вал, з'єднаний з валом покажчика конічною передачею, а з механізмом повороту - через циліндричну шестірню, який відрізняється тим, що циліндрична шестірня виконана розрізною двовінцевою, причому перший вінець установлений з можливістю осьового переміщення відносно вала, а другий - з можливістю осьового і кутового переміщення відносно вала, на якому розміщена пружина кручення осьової дм, при цьому один кінець пружини закріплений на валу приводу, а другий кінець пружини закріплений у другому ВІНЦІ 2 Привід за п 1, який відрізняється тим, що на валу виконана лиска 3 Привід за п 1, який відрізняється тим, що на торці вала виконаний паз, в якому закріплений один кінець пружини 4 Привід за п 1, який відрізняється тим, що у другому ВІНЦІ циліндричної шестірні виконаний радіальний паз, в якому закріплений другий кінець пружини О Винахід відноситься до машинобудування і може бути використаний у пристроях, що контролюють кут повороту, наприклад елемента, що несе артилерійську або ракетну зброю Відомий привід покажчика кута повороту башти танка, що містить конічну передачу, ведена шестірня якої установлена на валу покажчика, а ведуча виконана у блоці шестерень з циліндричною шестірнею, яка, в свою чергу, входить у зачеплення з циліндричною шестірнею головного вала механізму повороту башти (МПБ), на корпусі якого встановлений покажчик кута повороту башти (Руководство по материальной части и эксплуатации танка Т-62 Издательство МО СССР, 1968, с 4958) Найбільш близьким по технічній суті до винаходу, що заявляється, є привід покажчика кута повороту башти танка, що містить вал, який з'єднаний з валом покажчика конічною передачею, а з вихідною шестернею МПБ - через циліндричну шестірню, установлену на валу покажчика (Объект 434 Техническое описание и инструкция по эксплуатации Книга II, издательство МОП СССР, 1974, с 39-40) В полюсах зачеплення обидва ВІДОМІ приводи не мають зазоровибиральних пристроїв, що призводить до значних помилок у визначенні кутів повороту башти танка відносно його корпусу В основу винаходу поставлено задачу створення приводу покажчика кута повороту, в якому завдяки введенню нового елемента (пружини кручення осьової дії) і виконанню по-новому відомого елемента (циліндричної шестірні) забезпечується усунення зазору в усіх полюсах зачеплення Поставлена задача вирішується тим, що у відомому приводі покажчика кута повороту, що містить вал, який з'єднаний з валом покажчика конічною передачею, а з механізмом повороту - через циліндричну шестерню, згідно з винаходом, циліндрична шестірня виконана розрізною двовінцевою, причому перший вінець установлений з можливістю осьового переміщення відносно вала, а другий - з можливістю осьового і кутового переміщення відносно вала На валу розміщена пружина кручення осьової дії, один кінець якої закріплений на валу приводу, а другий кінець закріплений на другому ВІНЦІ циліндричної шестірні Додатковою ВІДМІНОЮ приводу, що заявляється, від, прототипу є те, що на валу виконана лиска, а на його торці виконаний паз, в якому закріплений О 00 ю 51820 один кінець пружини, а в другому ВІНЦІ циліндричної шестірні виконаний радіальний паз, в якому закріплений другий кінець пружини Виконання приводу покажчика кута повороту, згідно з винаходом, дає можливість одночасно - усунути зазор у полюсі зачеплення конічної передачі завдяки підтисненню ведучої шестірні (жорстко закріпленої на валу приводу), що рухається разом з валом, до веденої конічної шестірні (жорстко закріпленої на валу покажчика кута повороту башти танка), - усунути зазор в зачепленні "розрізна циліндрична шестірня приводу - вихідна шестірня МПБ танка" завдяки притисненню бічних поверхонь зубців ВІНЦІВ розрізної циліндричної шестірні до протилежних поверхонь западин вихідної шестірні МПБ танка, - усунути зазор у парі ковзання "вал приводу вінець розрізної циліндричної шестірні, установлений з можливістю осьового переміщення" завдяки розвороту цього вінця відносно вала до усунення зазора Таким чином, конструкція приводу що заявляється, дозволяє одночасно усунути зазори в усіх полюсах зачеплення приводу, що підвищує точність визначення кутів повороту башти відносно корпусу танка, а, отже, і точність горизонтальної наводки гармати під час стріляння із закритих позицій Суть винаходу пояснюється кресленнями, де на фіг 1 зображений привід покажчика кута повороту в розрізі по осям шестерень, на фіг 2 - переріз по А-А фіг 1 (вал не показаний) Привід покажчика кута повороту, наприклад башти танка, містить вал 1, який з'єднаний з валом 2 покажчика 3 кута повороту башти танка конічною передачею, яка складається з ведучої конічної шестірні 4, жорстко закріпленої на валу 1, наприклад, виконаної разом з валом 1, і веденої конічної шестірні 5, жорстко закріпленої на валу 2 СПІВВІСно шестірні 4 на валу 1 установлена двовінцева розрізна циліндрична шестірня, за допомогою якої вал 1 з'єднаний з вихідною шестірнею 6 МПБ танка Двовінцева розрізна циліндрична шестірня складається із зубчастих ВІНЦІВ 7 і 8 Зубчастий вінець 7 установлений з можливістю тільки осьового переміщення завдяки тому, що на валу 1 виконана лиска 9, а у зубчастому ВІНЦІ 7 - отвір 10, контур якого відповідає поперечному перерізу вала 1 Зубчастий вінець 8 установлений з можливістю осьового і кутового переміщення відносно вала 1 При цьому на вал 1 установлена пружина 11 кручення осьової дії, один кінець якої закріплений на валу 1, наприклад в пазу, виконаному на його торці, а другий кінець закріплений у зубчастому ВІНЦІ 8, наприклад в радіальному пазу, виконаному у ВІНЦІ 8 Довжина пружини 11 у вільному стані менше довжини ділянки вала 1, на якому вона розміщена Привід працює таким чином При обертанні башти обертається шестірня 6 і зубчасті ВІНЦІ 7 і 8, що знаходяться з нею в зачепленні, зубці яких притиснені до протилежних бічних поверхонь западин шестірні 6 Далі при обертанні в один бік, наприклад за годинниковою стрілкою, обертання передається на вал 1 від зубчастого вінця 8 через пружину 11 При обертанні в протилежний бік, наприклад проти годинникової стрілки, обертання передається від зубчастого вінця 7 на вал 1 Вал 1 передає обертання ведучій КОНІЧНІЙ шестірні 4, яка передає обертання веденій КОНІЧНІЙ шестірні 5, що знаходиться з конічною шестірнею 4 в беззазорному зачепленні завдяки дії осьового зусилля пружини 11 Конічна шестірня 5 передає обертання валу 2 покажчика 3 кута повороту башти За величиною відхилення установленої на валу 2 стрілки покажчика 3 визначається положення башти танка відносно його корпусу 51820 S \ •ir.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
