Система збереження і подачі водню

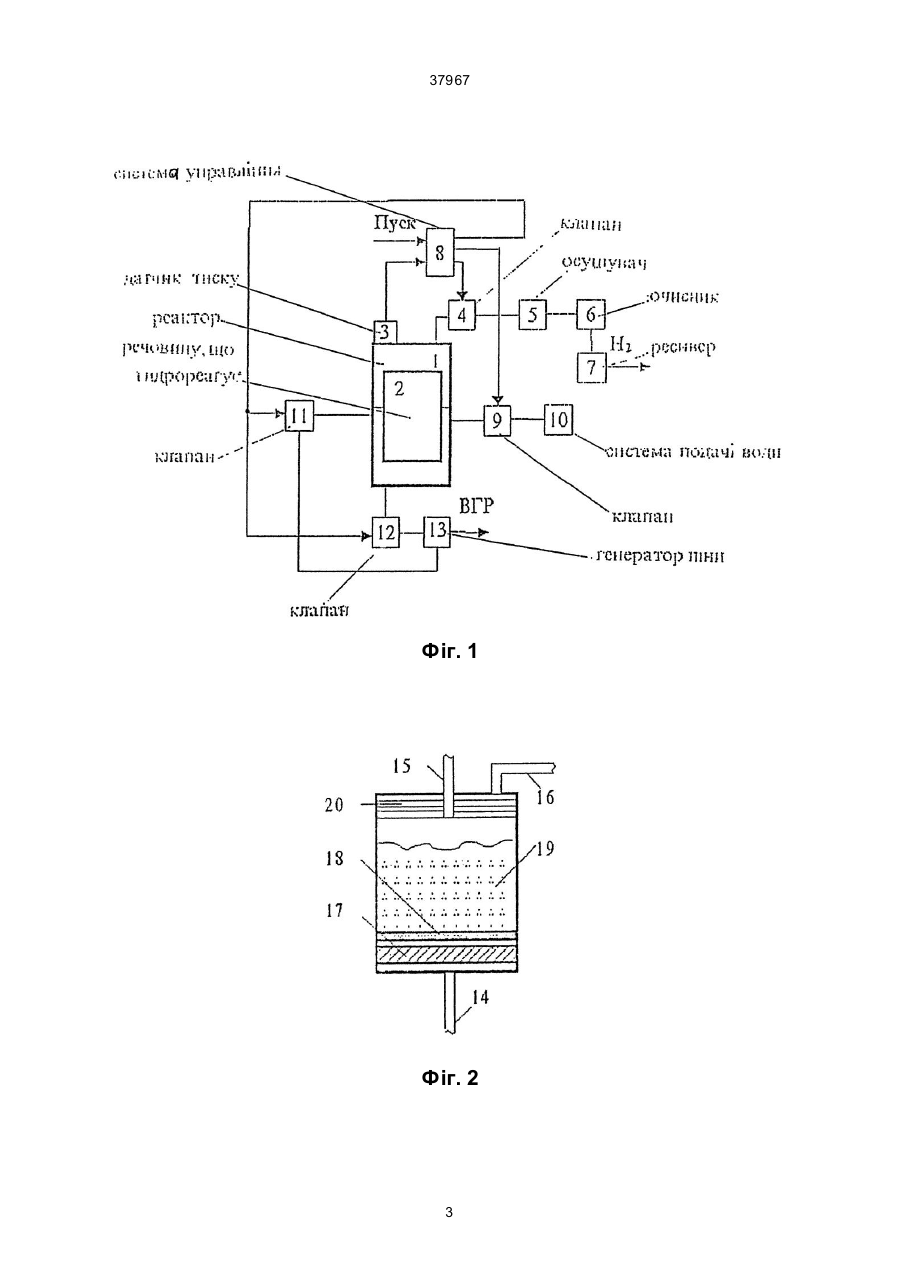

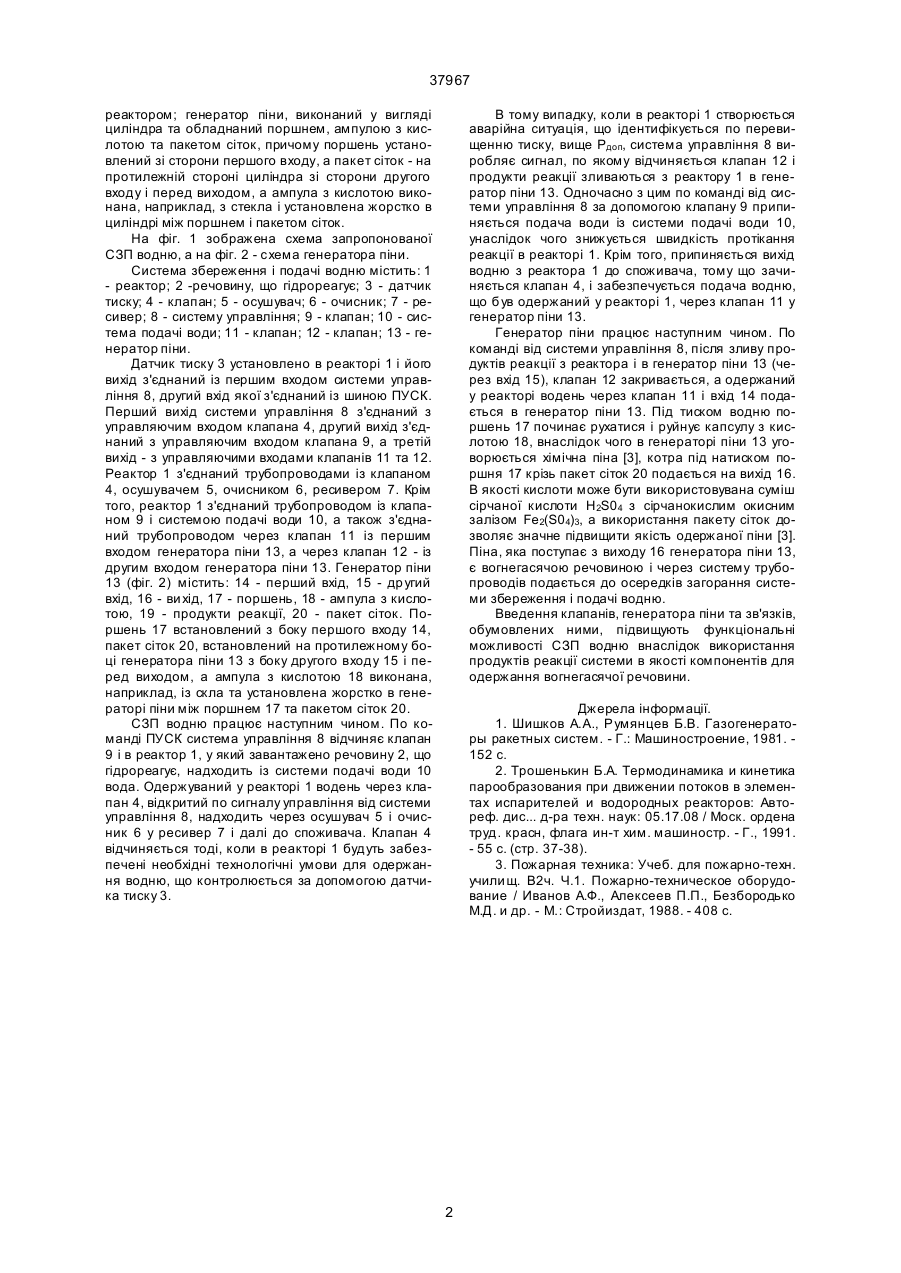

1. Система збереження і подачі водню, що містить реактор, речовину, що гідрореагує, систему подачі води, клапани, датчик тиску, систему управління, осушувач, очисник, ресивер, з'єднаний трубопроводами через очисник, осушувач і клапан із реактором, що через другий клапан трубопроводом з'єднаний із системою подачі води, а вихід датчика тиску з'єднаний із першим входом системи управління, другий вхід якої з'єднаний з шиною 37967 реактором; генератор піни, виконаний у вигляді циліндра та обладнаний поршнем, ампулою з кислотою та пакетом сіток, причому поршень установлений зі сторони першого входу, а пакет сіток - на протилежній стороні циліндра зі сторони другого входу і перед виходом, а ампула з кислотою виконана, наприклад, з стекла і установлена жорстко в циліндрі між поршнем і пакетом сіток. На фіг. 1 зображена схема запропонованої СЗП водню, а на фіг. 2 - схема генератора піни. Система збереження і подачі водню містить: 1 - реактор; 2 -речовину, що гідрореагує; 3 - датчик тиску; 4 - клапан; 5 - осушувач; 6 - очисник; 7 - ресивер; 8 - систему управління; 9 - клапан; 10 - система подачі води; 11 - клапан; 12 - клапан; 13 - генератор піни. Датчик тиску 3 установлено в реакторі 1 і його вихід з'єднаний із першим входом системи управління 8, другий вхід якої з'єднаний із шиною ПУСК. Перший вихід системи управління 8 з'єднаний з управляючим входом клапана 4, другий вихід з'єднаний з управляючим входом клапана 9, а третій вихід - з управляючими входами клапанів 11 та 12. Реактор 1 з'єднаний трубопроводами із клапаном 4, осушувачем 5, очисником 6, ресивером 7. Крім того, реактор 1 з'єднаний трубопроводом із клапаном 9 і системою подачі води 10, а також з'єднаний трубопроводом через клапан 11 із першим входом генератора піни 13, а через клапан 12 - із другим входом генератора піни 13. Генератор піни 13 (фіг. 2) містить: 14 - перший вхід, 15 - др угий вхід, 16 - ви хід, 17 - поршень, 18 - ампула з кислотою, 19 - продукти реакції, 20 - пакет сіток. Поршень 17 встановлений з боку першого входу 14, пакет сіток 20, встановлений на протилежному боці генератора піни 13 з боку другого входу 15 і перед виходом, а ампула з кислотою 18 виконана, наприклад, із скла та установлена жорстко в генераторі піни між поршнем 17 та пакетом сіток 20. СЗП водню працює наступним чином. По команді ПУСК система управління 8 відчиняє клапан 9 і в реактор 1, у який завантажено речовину 2, що гідрореагує, надходить із системи подачі води 10 вода. Одержуваний у реакторі 1 водень через клапан 4, відкритий по сигналу управління від системи управління 8, надходить через осушувач 5 і очисник 6 у ресивер 7 і далі до споживача. Клапан 4 відчиняється тоді, коли в реакторі 1 будуть забезпечені необхідні технологічні умови для одержання водню, що контролюється за допомогою датчика тиску 3. В тому випадку, коли в реакторі 1 створюється аварійна ситуація, що ідентифікується по перевищенню тиску, вище Рдоп, система управління 8 виробляє сигнал, по якому відчиняється клапан 12 і продукти реакції зливаються з реактору 1 в генератор піни 13. Одночасно з цим по команді від системи управління 8 за допомогою клапану 9 припиняється подача води із системи подачі води 10, унаслідок чого знижується швидкість протікання реакції в реакторі 1. Крім того, припиняється вихід водню з реактора 1 до споживача, тому що зачиняється клапан 4, і забезпечується подача водню, що був одержаний у реакторі 1, через клапан 11 у генератор піни 13. Генератор піни працює наступним чином. По команді від системи управління 8, після зливу продуктів реакції з реактора і в генератор піни 13 (через вхід 15), клапан 12 закривається, а одержаний у реакторі водень через клапан 11 і вхід 14 подається в генератор піни 13. Під тиском водню поршень 17 починає рухатися і руйнує капсулу з кислотою 18, внаслідок чого в генераторі піни 13 уговорюється хімічна піна [3], котра під натиском поршня 17 крізь пакет сіток 20 подається на вихід 16. В якості кислоти може бути використовувана суміш сірчаної кислоти Н2S04 з сірчанокислим окисним залізом Fe2(S04)3, a використання пакету сіток дозволяє значне підвищити якість одержаної піни [3]. Піна, яка поступає з виходу 16 генератора піни 13, є вогнегасячою речовиною і через систему трубопроводів подається до осередків загорання системи збереження і подачі водню. Введення клапанів, генератора піни та зв'язків, обумовлених ними, підвищують функціональні можливості СЗП водню внаслідок використання продуктів реакції системи в якості компонентів для одержання вогнегасячої речовини. Джерела інформації. 1. Шишков А.А., Румянцев Б.В. Газогенераторы ракетных систем. - Г.: Машиностроение, 1981. 152 с. 2. Трошенькин Б.А. Термодинамика и кинетика парообразования при движении потоков в элементах испарителей и водородных реакторов: Автореф. дис... д-ра техн. наук: 05.17.08 / Моск. ордена труд. красн, флага ин-т хим. машиностр. - Г., 1991. - 55 с. (стр. 37-38). 3. Пожарная техника: Учеб. для пожарно-техн. учили щ. В2ч. Ч.1. Пожарно-техническое оборудование / Иванов А.Ф., Алексеев П.П., Безбородько М.Д. и др. - М.: Стройиздат, 1988. - 408 с. 2 37967 Фіг. 1 Фіг. 2 3 37967 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
