Пристрій для кріплення трамвайної рейки до шпали
Номер патенту: 37974
Опубліковано: 10.12.2008
Автори: Івановський Анатолій Олексійович, Івановський Олексій Анатолійович
Формула / Реферат
1. Пристрій для кріплення рейки до шпали, що містить анкер закладний, який закріплений у бетонній шпалі і в якому виконаний отвір під один кінець пружинної клеми, другий кінець якої спирається опорною частиною на опору п'яти анкера закладного, а притискна частина пружинної клеми спирається через ізолятор на підошву рейки, встановлену на підрейкову прокладку, який відрізняється тим, що між підрейковою прокладкою і шпалою додатково встановлена додаткова металева прокладка.
2. Пристрій за п. 1, який відрізняється тим, що між додатковою металевою прокладкою і шпалою встановлена додаткова гумова прокладка.
3. Пристрій за п. 2, який відрізняється тим, що шийка рейки щонайменше з однієї сторони на ділянці між головкою і підошвою обладнана гумовою накладкою.
Текст

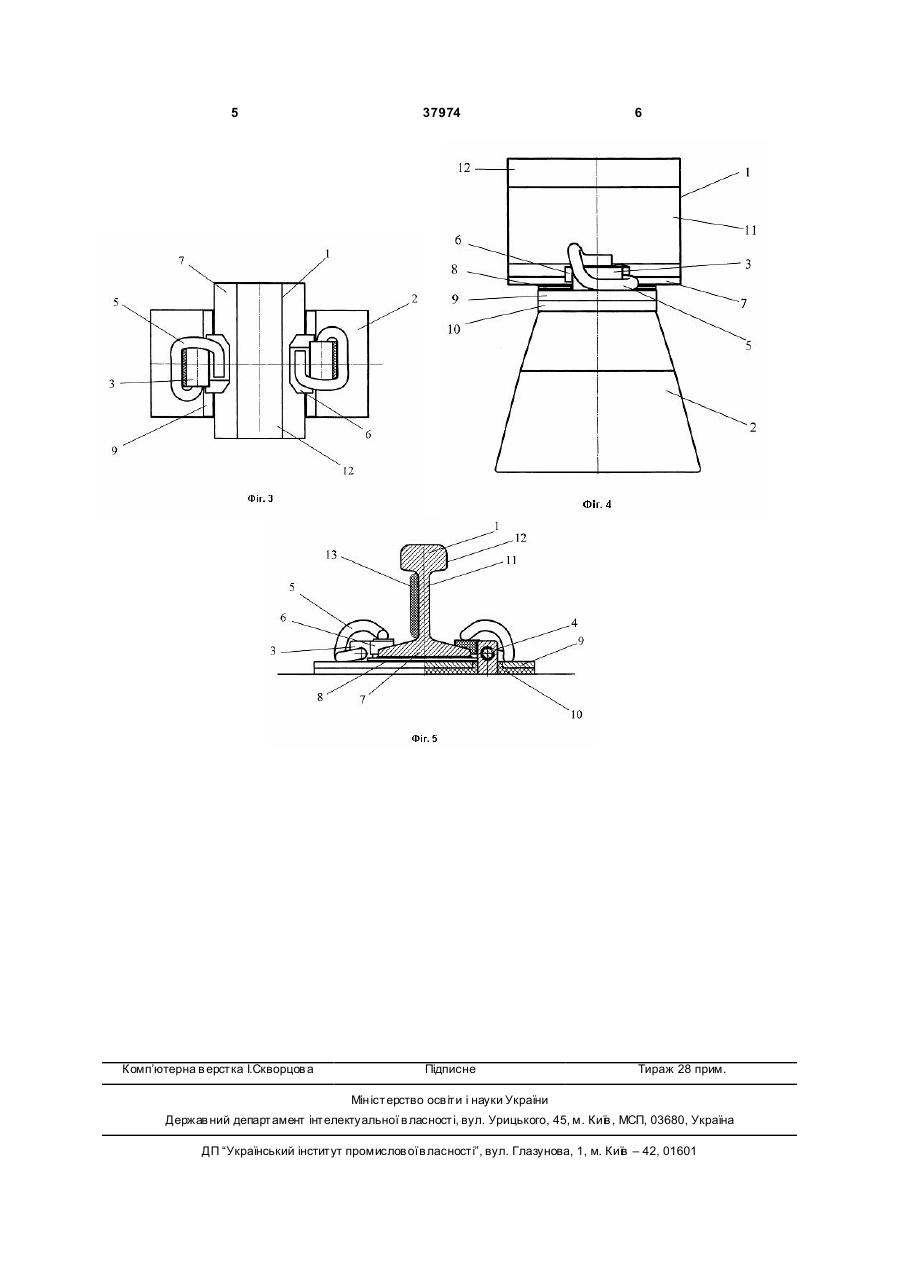

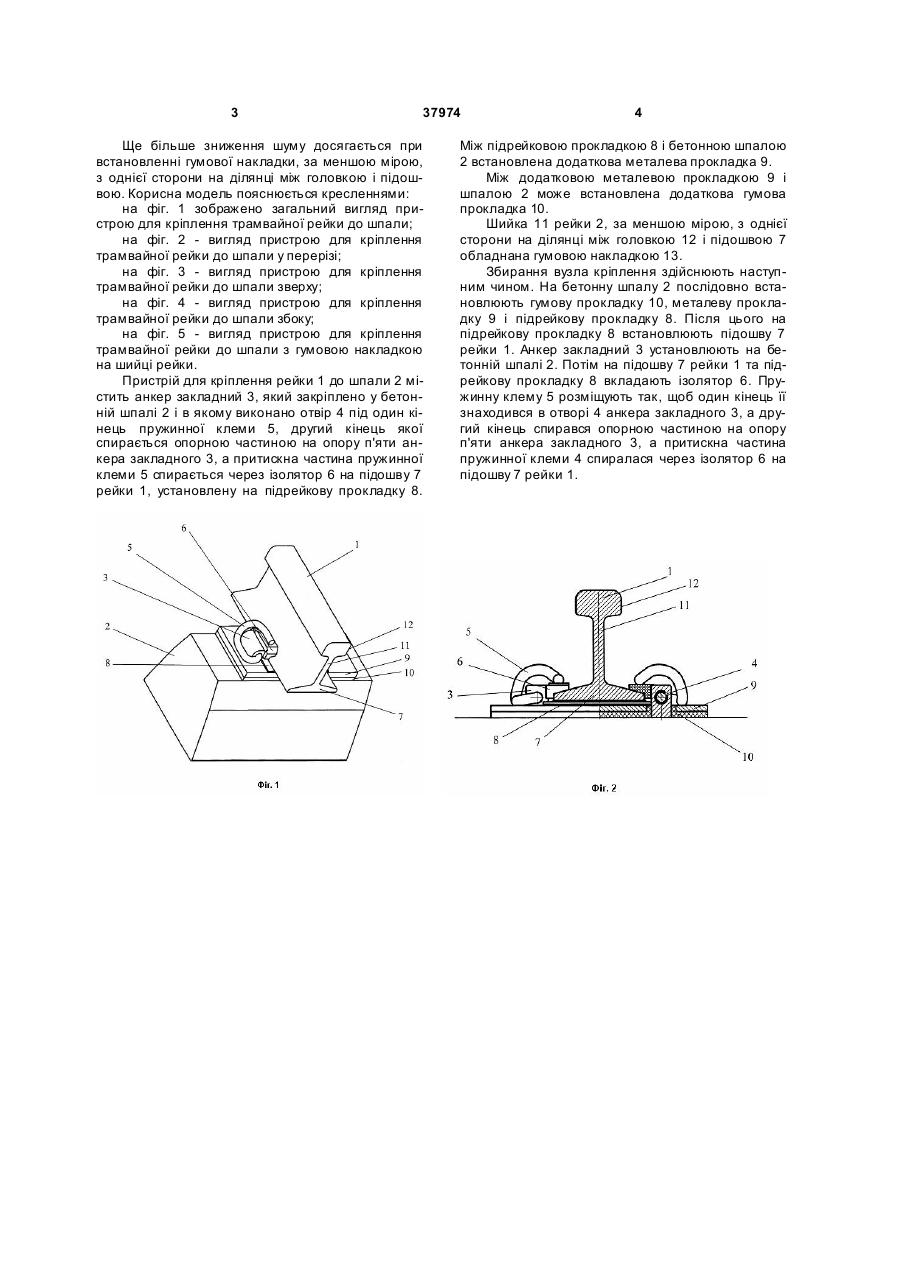

1. Пристрій для кріплення рейки до шпали, що містить анкер закладний, який закріплений у бетонній шпалі і в якому виконаний отвір під один кінець пружинної клеми, другий кінець якої спира 3 37974 Ще більше зниження шуму досягається при встановленні гумової накладки, за меншою мірою, з однієї сторони на ділянці між головкою і підошвою. Корисна модель пояснюється кресленнями: на фіг. 1 зображено загальний вигляд пристрою для кріплення трамвайної рейки до шпали; на фіг. 2 - вигляд пристрою для кріплення трамвайної рейки до шпали у перерізі; на фіг. 3 - вигляд пристрою для кріплення трамвайної рейки до шпали зверху; на фіг. 4 - вигляд пристрою для кріплення трамвайної рейки до шпали збоку; на фіг. 5 - вигляд пристрою для кріплення трамвайної рейки до шпали з гумовою накладкою на шийці рейки. Пристрій для кріплення рейки 1 до шпали 2 містить анкер закладний 3, який закріплено у бетонній шпалі 2 і в якому виконано отвір 4 під один кінець пружинної клеми 5, другий кінець якої спирається опорною частиною на опору п'яти анкера закладного 3, а притискна частина пружинної клеми 5 спирається через ізолятор 6 на підошву 7 рейки 1, установлену на підрейкову прокладку 8. 4 Між підрейковою прокладкою 8 і бетонною шпалою 2 встановлена додаткова металева прокладка 9. Між додатковою металевою прокладкою 9 і шпалою 2 може встановлена додаткова гумова прокладка 10. Шийка 11 рейки 2, за меншою мірою, з однієї сторони на ділянці між головкою 12 і підошвою 7 обладнана гумовою накладкою 13. Збирання вузла кріплення здійснюють наступним чином. На бетонну шпалу 2 послідовно встановлюють гумову прокладку 10, металеву прокладку 9 і підрейкову прокладку 8. Після цього на підрейкову прокладку 8 встановлюють підошву 7 рейки 1. Анкер закладний 3 установлюють на бетонній шпалі 2. Потім на підошву 7 рейки 1 та підрейкову прокладку 8 вкладають ізолятор 6. Пружинну клему 5 розміщують так, щоб один кінець її знаходився в отворі 4 анкера закладного 3, а другий кінець спирався опорною частиною на опору п'яти анкера закладного 3, а притискна частина пружинної клеми 4 спиралася через ізолятор 6 на підошву 7 рейки 1. 5 Комп’ютерна в ерстка І.Скворцов а 37974 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fixation of tram rail to tie
Автори англійськоюIvanovskyi Anatolii Oleksiiovych, Ivanovskyi Oleksii Anatoliiovych
Назва патенту російськоюУстройство для крепления трамвайного рельса к шпале
Автори російськоюИвановский Анатолий Алексеевич, Ивановский Алексей Анатольевич
МПК / Мітки
МПК: E01B 9/00
Мітки: шпали, рейки, пристрій, трамвайної, кріплення
