Рекламна установка

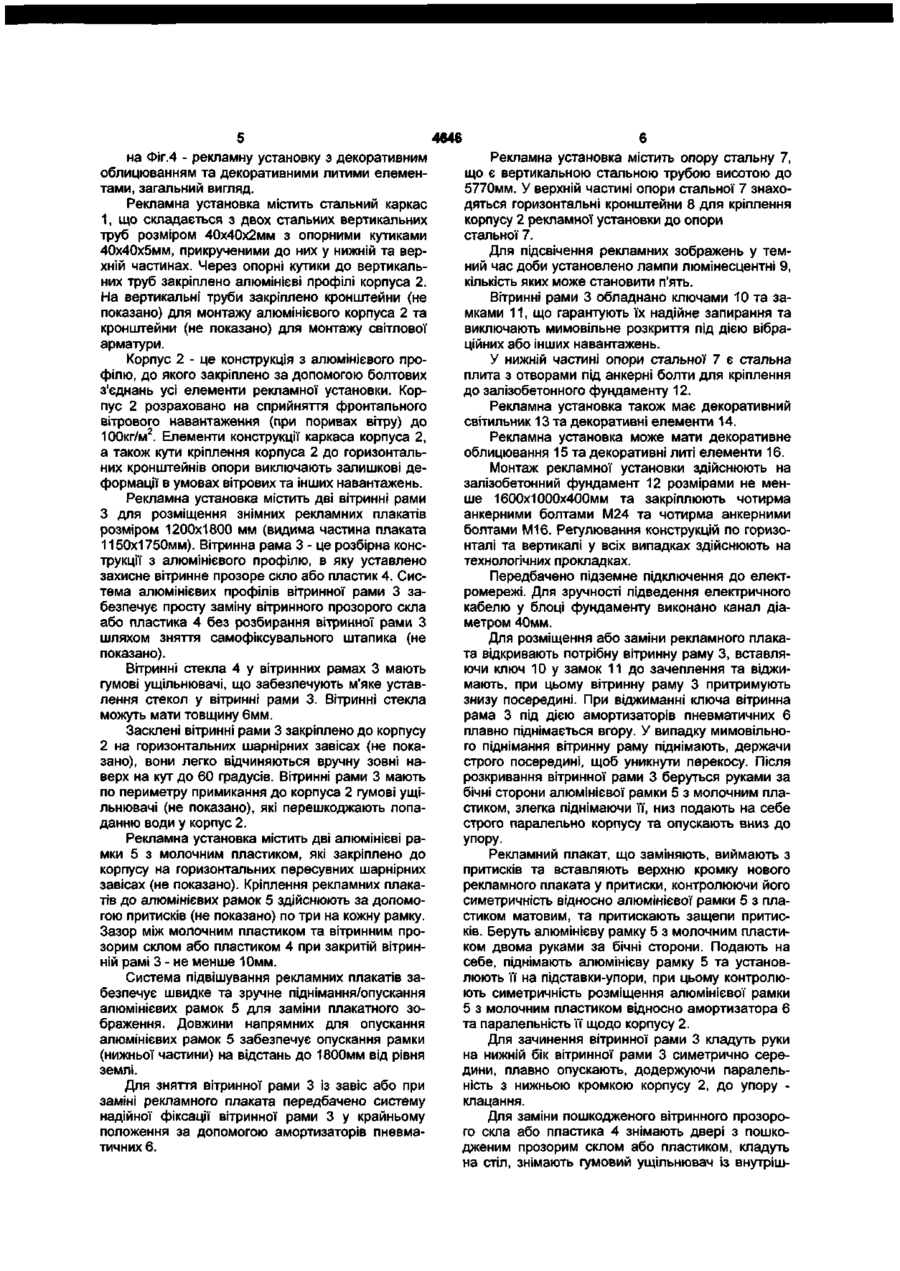

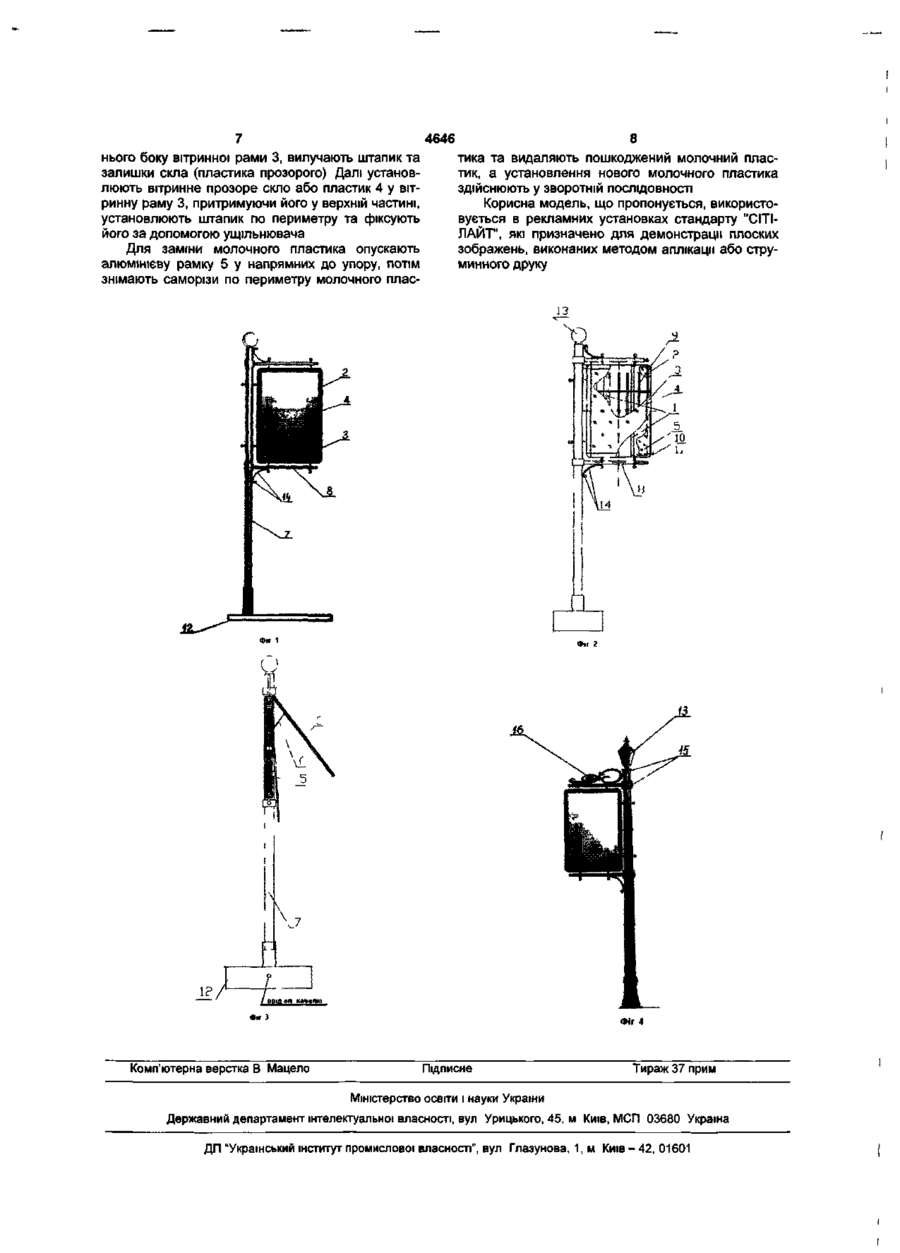

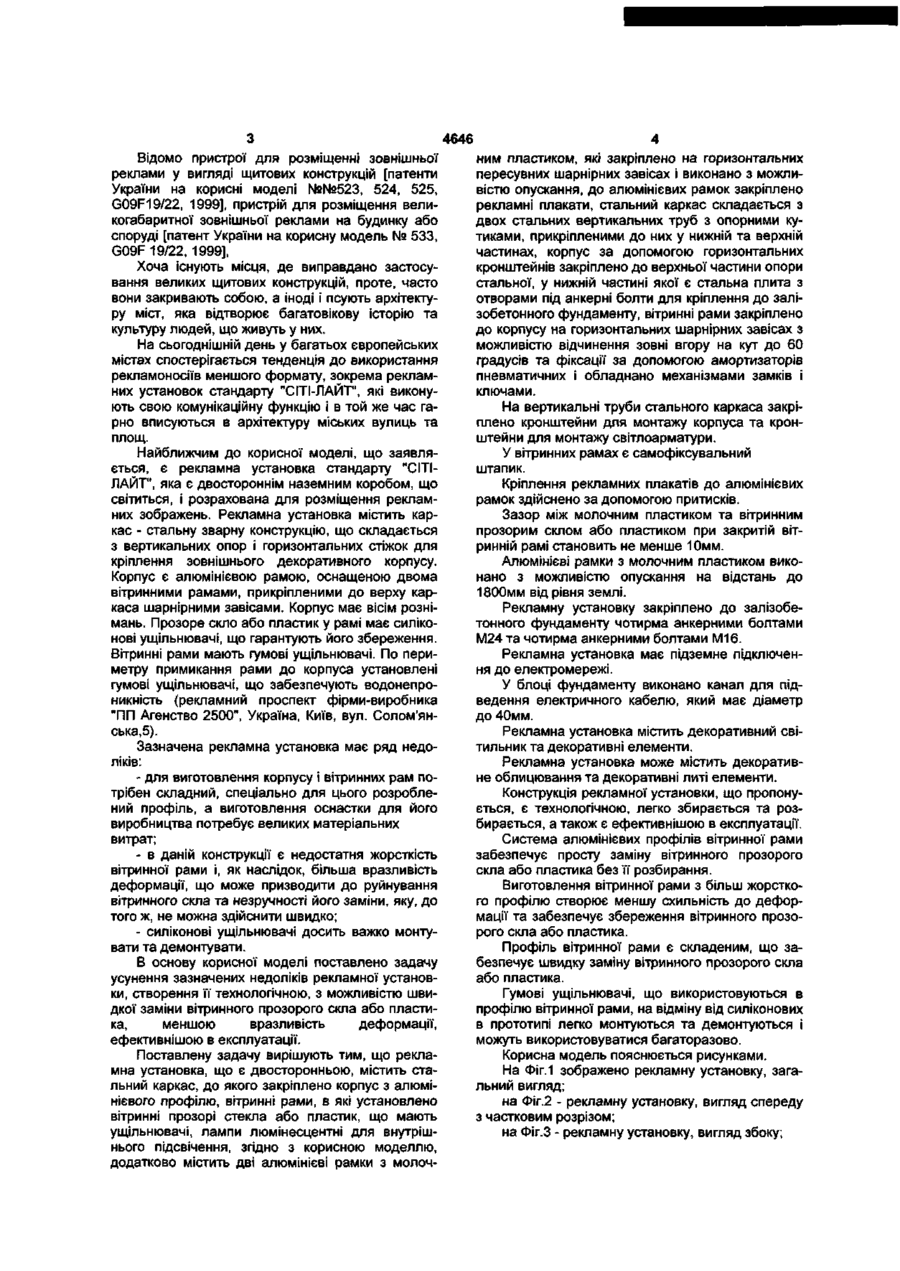

1. Рекламна установка, що є двосторонньою, яка містить стальний каркас, до якого закріплено корпус з алюмінієвого профілю, вітринні рами, в які установлено вітринне прозоре скло або пластик, що мають ущільнювачі, лампи люмінесцентні для внутрішнього підсвічування, яка відрізняється тим, що додатково містить дві алюмінієві рамки з "молочним" пластиком, які закріплено на горизонтальних пересувних шарнірних завісах і виконано з можливістю опускання, до алюмінієвих рамок закріплено рекламні плакати, стальний каркас складається з двох стальних вертикальних труб з опорними кутиками, прикріпленими до них у нижній та верхній частинах, корпус за допомогою горизонтальних кронштейнів закріплено до верхньої частини опори стальної, у нижній частині якої є стальна плита з отворами під анкерні болти для кріплення до залізобетонного фундаменту, вітринні рами закріплено до корпусу на горизонтальних шарнірних завісах з можливістю відчинення назовні вгору на кут до 60 градусів та фіксації за допомогою амортизаторів пневматичних і обладнано механізмами замків і ключами. 2. Рекламна установка за п. 1, яка відрізняється тим, що на вертикальних трубах стального каркаса закріплено кронштейни для монтажу корпуса та кронштейни для монтажу світлоарматури. 3. Рекламна установка за п. 1, яка відрізняється тим, що у вітринних рамах є самофіксувальний штапик. 4. Рекламна установка за п. 1, яка відрізняється тим, що кріплення рекламних плакатів до алюмінієвих рамок здійснено за допомогою притискачів. 5. Рекламна установка за п. 1, яка відрізняється тим, що зазор між "молочним" пластиком та вітринним прозорим склом або пластиком при закритій вітринній рамі становить не менше 10 мм. 6. Рекламна установка за п. 1, яка відрізняється тим, що алюмінієві рамки з "молочним" пластиком виконано з можливістю опускання на відстань до 1800 мм від рівня землі. 7. Рекламна установка за п. 1, яка відрізняється тим, що її закріплено до залізобетонного фундаменту чотирма анкерними болтами М24 та чотирма анкерними болтами М16. 8. Рекламна установка за п. 1, яка відрізняється тим, що вона має підземне підключення до електромережі. 9. Рекламна установка за п. 1 або п.8, яка відрізняється тим, що у блоці фундаменту виконано канал діаметром до 40 мм для підведення електричного кабелю. 10. Рекламна установка за будь-яким з пп. 1-9, яка відрізняється тим, що містить декоративний світильник та декоративні елементи. 11. Рекламна установка за будь-яким з пп. 1-9, яка відрізняється тим, що містить декоративне облицювання та декоративні литі елементи. Корисна модель належить до рекламної справи, зокрема, до конструкцій засобів зовнішньої реклами, і може бути використана при розміщенні цільової та рекламної інформації у містах: на вулицях, бульварах та площах з будь-яким покриттям доріг -асфальт, плитка, газон. У наш час одним з провідних елементів комунікацій у сучасному суспільстві є дизайн міської середи, до якого належить і зовнішня реклама. До засобів зовнішньої реклами належать щитові конструкції та "СІТІ-ЛАЙТИ", реклама на транспорті, оформлення фасадів будинків, архітектурно-художнє підсвічення будинків, рекламні конструкції, що стоять окремо, інші нетрадиційні засоби реклами. Візуальною особливістю великих пострадянських міст є перевантаженість рекламними щитами великих форматів Зхбм, 4x10м тощо. CD CD 4646 Відомо пристрої для розміщенні зовнішньої реклами у вигляді щитових конструкцій [патенти України на корисні моделі №№523, 524, 525, G09F19/22, 1999], пристрій для розміщення великогабаритної зовнішньої реклами на будинку або споруді [патент України на корисну модель № 533, G09F 19/22, 1999], Хоча існують місця, де виправдано застосування великих щитових конструкцій, проте, часто вони закривають собою, а іноді і псують архітектуру міст, яка відтворює багатовікову історію та культуру людей, що живуть у них. На сьогоднішній день у багатьох європейських містах спостерігається тенденція до використання рекламоносіїв меншого формату, зокрема рекламних установок стандарту "СІТІ-ЛАЙТ", які виконують свою комунікаційну функцію і в той же час гарно вписуються в архітектуру міських вулиць та площ. Найближчим до корисної моделі, що заявляється, є рекламна установка стандарту "СІТІЛАЙТ", яка є двостороннім наземним коробом, що світиться, і розрахована для розміщення рекламних зображень. Рекламна установка містить каркас - стальну зварну конструкцію, що складається з вертикальних опор і горизонтальних стіжок для кріплення зовнішнього декоративного корпусу. Корпус є алюмінієвою рамою, оснащеною двома вітринними рамами, прикріпленими до верху каркаса шарнірними завісами. Корпус має вісім рознімань. Прозоре скло або пластик у рамі має силіконові ущільнювачі, що гарантують його збереження. Вітринні рами мають гумові ущільнювачі. По периметру примикання рами до корпуса установлені гумові ущільнювачі, що забезпечують водонепроникність (рекламний проспект фірми-виробника "ПП Агенство 2500", Україна, Київ, вул. Солом'янська,5). Зазначена рекламна установка має ряд недоліків: - для виготовлення корпусу і вітринних рам потрібен складний, спеціально для цього розроблений профіль, а виготовлення оснастки для його виробництва потребує великих матеріальних витрат; - в даній конструкції є недостатня жорсткість вітринної рами і, як наслідок, більша вразливість деформації, що може призводити до руйнування вітринного скла та незручності його заміни, яку, до того ж, не можна здійснити швидко; - силіконові ущільнювачі досить важко монтувати та демонтувати. В основу корисної моделі поставлено задачу усунення зазначених недоліків рекламної установки, створення її технологічною, з можливістю швидкої заміни вітринного прозорого скла або пластика, меншою вразливість деформації, ефективнішою в експлуатації. Поставлену задачу вирішують тим, що рекламна установка, що є двосторонньою, містить стальний каркас, до якого закріплено корпус з алюмінієвого профілю, вітринні рами, в які установлено вітринні прозорі стекла або пластик, що мають ущільнювачі, лампи люмінесцентні для внутрішнього підсвічення, згідно з корисною моделлю, додатково містить дві алюмінієві рамки з молоч ним пластиком, які закріплено на горизонтальних пересувних шарнірних завісах і виконано з можливістю опускання, до алюмінієвих рамок закріплено рекламні плакати, стальний каркас складається з двох стальних вертикальних труб з опорними кутиками, прикріпленими до них у нижній та верхній частинах, корпус за допомогою горизонтальних кронштейнів закріплено до верхньої частини опори стальної, у нижній частині якої є стальна плита з отворами під анкерні болти для кріплення до залізобетонного фундаменту, вітринні рами закріплено до корпусу на горизонтальних шарнірних завісах з можливістю відчинення зовні вгору на кут до 60 градусів та фіксації за допомогою амортизаторів пневматичних і обладнано механізмами замків і ключами. На вертикальні труби стального каркаса закріплено кронштейни для монтажу корпуса та кронштейни для монтажу світлоарматури. У вітринних рамах є самофіксувальний штапик. Кріплення рекламних плакатів до алюмінієвих рамок здійснено за допомогою притисків. Зазор між молочним пластиком та вітринним прозорим склом або пластиком при закритій вітринній рамі становить не менше 10мм. Алюмінієві рамки з молочним пластиком виконано з можливістю опускання на відстань до 1800мм від рівня землі. Рекламну установку закріплено до залізобетонного фундаменту чотирма анкерними болтами М24 та чотирма анкерними болтами М16. Рекламна установка має підземне підключення до електромережі. У блоці фундаменту виконано канал для підведення електричного кабелю, який має діаметр до 40мм. Рекламна установка містить декоративний світильник та декоративні елементи. Рекламна установка може містить декоративне облицювання та декоративні литі елементи. Конструкція рекламної установки, що пропонується, є технологічною, легко збирається та розбирається, а також є ефективнішою в експлуатації. Система алюмінієвих профілів вітринної рами забезпечує просту заміну вітринного прозорого скла або пластика без її розбирання. Виготовлення вітринної рами з більш жорсткого профілю створює меншу схильність до деформації та забезпечує збереження вітринного прозорого скла або пластика. Профіль вітринної рами є складеним, що забезпечує швидку заміну вітринного прозорого скла або пластика. Гумові ущільнювачі, що використовуються в профілю вітринної рами, на відміну від силіконових в прототипі легко монтуються та демонтуються і можуть використовуватися багаторазово. Корисна модель пояснюється рисунками. На Фіг.1 зображено рекламну установку, загальний вигляд; на Фіг.2 - рекламну установку, вигляд спереду з частковим розрізом; на Фіг.З - рекламну установку, вигляд збоку; 4646 на Фіг.4 - рекламну установку з декоративним облицюванням та декоративними литими елементами, загальний вигляд. Рекламна установка містить стальний каркас 1, що складається з двох стальних вертикальних труб розміром 40х40х2мм з опорними кутиками 40х40х5мм, прикрученими до них у нижній та верхній частинах. Через опорні кутики до вертикальних труб закріплено алюмінієві профілі корпуса 2. На вертикальні труби закріплено кронштейни (не показано) для монтажу алюмінієвого корпуса 2 та кронштейни (не показано) для монтажу світлової арматури. Корпус 2 - це конструкція з алюмінієвого профілю, до якого закріплено за допомогою болтових з'єднань усі елементи рекламної установки. Корпус 2 розраховано на сприйняття фронтального вітрового навантаження (при поривах вітру) до 100кг/м2. Елементи конструкції каркаса корпуса 2, а також кути кріплення корпуса 2 до горизонтальних кронштейнів опори виключають залишкові деформації в умовах вітрових та інших навантажень. Рекламна установка містить дві вітринні рами З для розміщення знімних рекламних плакатів розміром 1200x1800 мм (видима частина плаката 1150x1750мм). Вітринна рама 3 - це розбірна конструкції з алюмінієвого профілю, в яку уставлено захисне вітринне прозоре скло або пластик 4. Система алюмінієвих профілів вітринної рами 3 забезпечує просту заміну вітринного прозорого скла або пластика 4 без розбирання вітринної рами З шляхом зняття самофіксувального штапика (не показано). Вітринні стекла 4 у вітринних рамах 3 мають гумові ущільнювачі, що забезпечують м'яке уставлення стекол у вітринні рами 3. Вітринні стекла можуть мати товщину 6мм. Засклені вітринні рами 3 закріплено до корпусу 2 на горизонтальних шарнірних завісах (не показано), вони легко відчиняються вручну зовні наверх на кут до 60 градусів. Вітринні рами 3 мають по периметру примикання до корпуса 2 гумові ущільнювачі (не показано), які перешкоджають попаданню води у корпус 2. Рекламна установка містить дві алюмінієві рамки 5 з молочним пластиком, які закріплено до корпусу на горизонтальних пересувних шарнірних завісах (не показано). Кріплення рекламних плакатів до алюмінієвих рамок 5 здійснюють за допомогою притисків (не показано) по три на кожну рамку. Зазор між молочним пластиком та вітринним прозорим склом або пластиком 4 при закритій вітринній рамі 3 - не менше 10мм. Система підвішування рекламних плакатів забезпечує швидке та зручне піднімання/опускання алюмінієвих рамок 5 для заміни плакатного зображення. Довжини напрямних для опускання алюмінієвих рамок 5 забезпечує опускання рамки (нижньої частини) на відстань до 1800мм від рівня землі. Для зняття вітринної рами 3 із завіс або при заміні рекламного плаката передбачено систему надійної фіксації вітринної рами 3 у крайньому положення за допомогою амортизаторів пневматичних 6. Рекламна установка містить опору стальну 7, що є вертикальною стальною трубою висотою до 5770мм. У верхній частині опори стальної 7 знаходяться горизонтальні кронштейни 8 для кріплення корпусу 2 рекламної установки до опори стальної 7. Для підсвічення рекламних зображень у темний час доби установлено лампи люмінесцентні 9, кількість яких може становити п'ять. Вітринні рами 3 обладнано ключами 10 та замками 11, що гарантують їх надійне запирання та виключають мимовільне розкриття під дією вібраційних або інших навантажень. У нижній частині опори стальної 7 є стальна плита з отворами під анкерні болти для кріплення до залізобетонного фундаменту 12. Рекламна установка також має декоративний світильник 13 та декоративні елементи 14. Рекламна установка може мати декоративне облицювання 15 та декоративні литі елементи 16. Монтаж рекламної установки здійснюють на залізобетонний фундамент 12 розмірами не менше 1600x1000х400мм та закріплюють чотирма анкерними болтами М24 та чотирма анкерними болтами М16. Регулювання конструкцій по горизонталі та вертикалі у всіх випадках здійснюють на технологічних прокладках. Передбачено підземне підключення до електромережі. Для зручності підведення електричного кабелю у блоці фундаменту виконано канал діаметром 40мм. Для розміщення або заміни рекламного плаката відкривають потрібну вітринну раму 3, вставляючи ключ 10 у замок 11 до зачеплення та віджимають, при цьому вітринну раму 3 притримують знизу посередині. При віджиманні ключа вітринна рама 3 під дією амортизаторів пневматичних 6 плавно піднімається вгору. У випадку мимовільного піднімання вітринну раму піднімають, держачи строго посередині, щоб уникнути перекосу. Після розкривання вітринної рами 3 беруться руками за бічні сторони алюмінієвої рамки 5 з молочним пластиком, злегка піднімаючи її, низ подають на себе строго паралельно корпусу та опускають вниз до упору. Рекламний плакат, що заміняють, виймають з притисків та вставляють верхню кромку нового рекламного плаката у притиски, контролюючи його симетричність відносно алюмінієвої рамки 5 з пластиком матовим, та притискають защепи притисків. Беруть алюмінієву рамку 5 з молочним пластиком двома руками за бічні сторони. Подають на себе, піднімають алюмінієву рамку 5 та установлюють її на підставки-упори, при цьому контролюють симетричність розміщення алюмінієвої рамки 5 з молочним пластиком відносно амортизатора 6 та паралельність її щодо корпусу 2. Для зачинення вітринної рами 3 кладуть руки на нижній бік вітринної рами 3 симетрично середини, плавно опускають, додержуючи паралельність з нижньою кромкою корпусу 2, до упору клацання. Для заміни пошкодженого вітринного прозорого скла або пластика 4 знімають двері з пошкодженим прозорим склом або пластиком, кладуть на стіл, знімають гумовий ущільнювач із внутріш 4646 8 нього боку вітринної рами 3, вилучають штапик та тика та видаляють пошкоджений молочний пласзалишки скла (пластика прозорого) Далі установтик, а установлення нового молочного пластика люють вітринне прозоре скло або пластик 4 у вітздійснюють у зворотній ПОСЛІДОВНОСТІ ринну раму 3, притримуючи його у верхній частині, Корисна модель, що пропонується, використоустановлюють штапик по периметру та фіксують вується в рекламних установках стандарту "СІТІйого за допомогою ущільнювача ЛАЙТ", які призначено для демонстрації плоских Для заміни молочного пластика опускають зображень, виконаних методом аплікації або струалюмінієву рамку 5 у напрямних до упору, потім минного друку знімають саморізи по периметру молочного плас ввід en кдрепк Фіг 4 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
