Одноступеневий відцентровий компресор

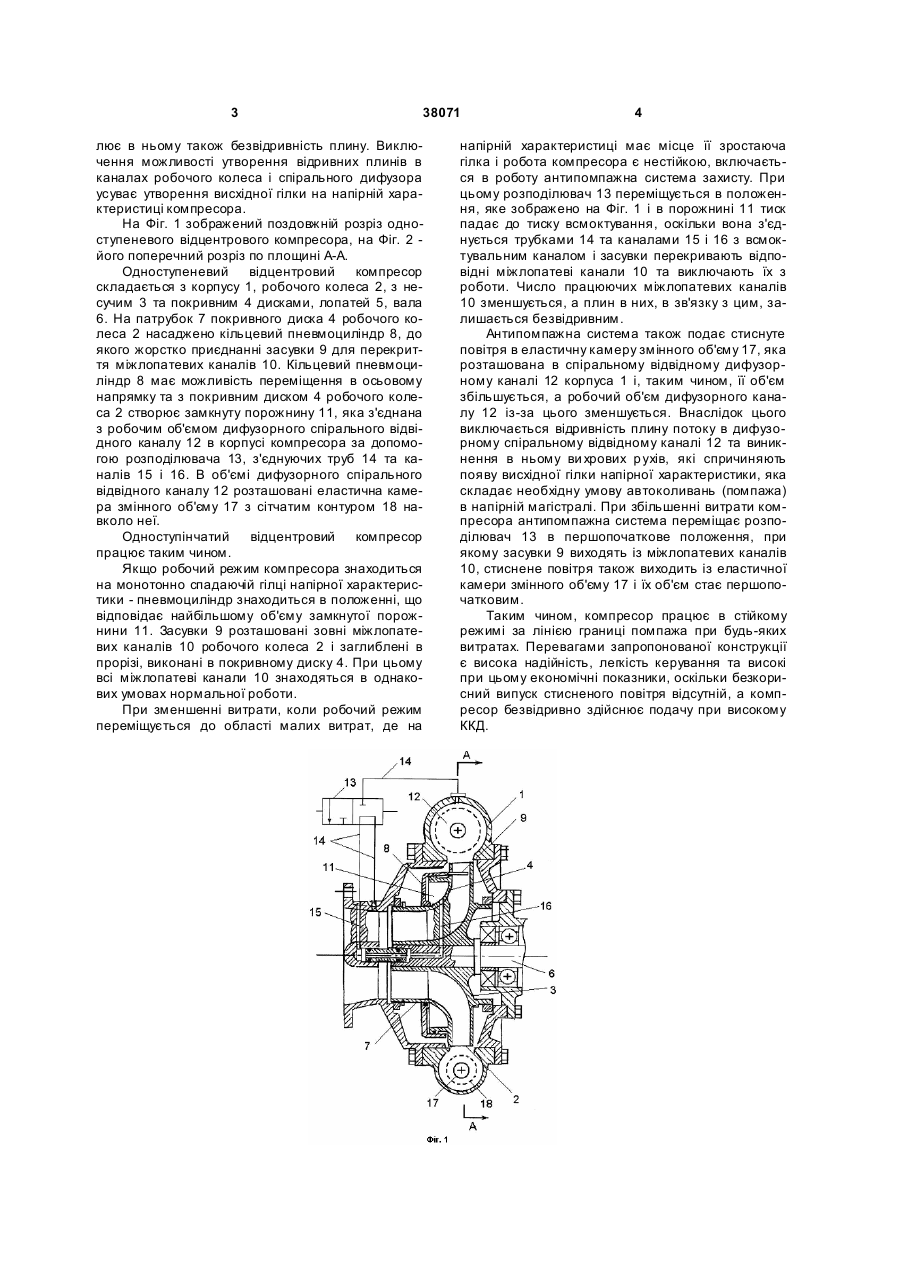

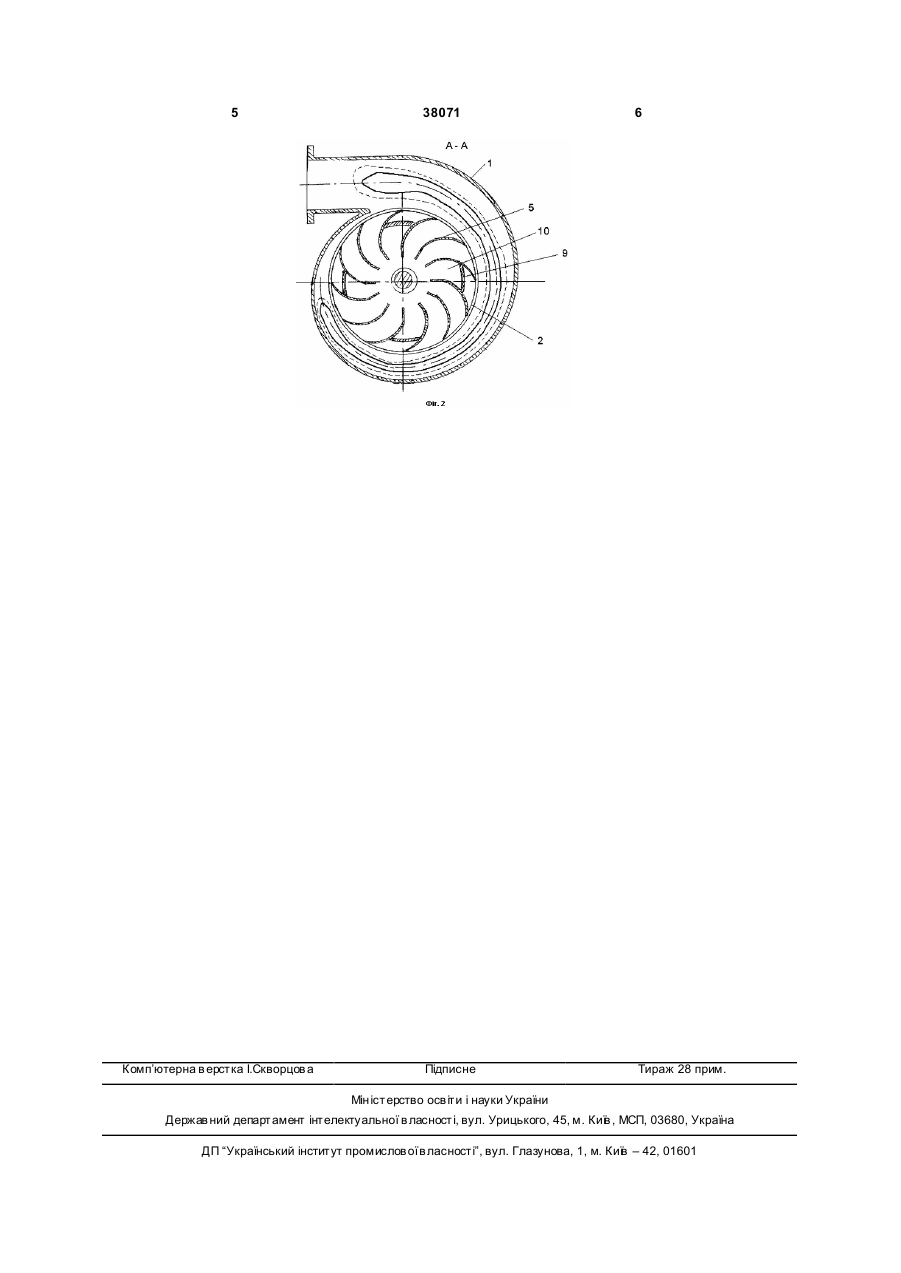

Одноступеневий відцентровий компресор, що містить корпус, у якому встановлено робоче колесо з несучим і покривним дисками та розміщеними 3 38071 лює в ньому також безвідривність плину. Виключення можливості утворення відривних плинів в каналах робочого колеса і спірального дифузора усуває утворення висхідної гілки на напірній характеристиці компресора. На Фіг. 1 зображений поздовжній розріз одноступеневого відцентрового компресора, на Фіг. 2 його поперечний розріз по площині А-А. Одноступеневий відцентровий компресор складається з корпусу 1, робочого колеса 2, з несучим 3 та покривним 4 дисками, лопатей 5, вала 6. На патрубок 7 покривного диска 4 робочого колеса 2 насаджено кільцевий пневмоциліндр 8, до якого жорстко приєднанні засувки 9 для перекриття міжлопатевих каналів 10. Кільцевий пневмоциліндр 8 має можливість переміщення в осьовому напрямку та з покривним диском 4 робочого колеса 2 створює замкнуту порожнину 11, яка з'єднана з робочим об'ємом дифузорного спірального відвідного каналу 12 в корпусі компресора за допомогою розподілювача 13, з'єднуючих труб 14 та каналів 15 і 16. В об'ємі дифузорного спірального відвідного каналу 12 розташовані еластична камера змінного об'єму 17 з сітчатим контуром 18 навколо неї. Одноступінчатий відцентровий компресор працює таким чином. Якщо робочий режим компресора знаходиться на монотонно спадаючій гілці напірної характеристики - пневмоциліндр знаходиться в положенні, що відповідає найбільшому об'єму замкнутої порожнини 11. Засувки 9 розташовані зовні міжлопатевих каналів 10 робочого колеса 2 і заглиблені в прорізі, виконані в покривному диску 4. При цьому всі міжлопатеві канали 10 знаходяться в однакових умовах нормальної роботи. При зменшенні витрати, коли робочий режим переміщується до області малих витрат, де на 4 напірній характеристиці має місце її зростаюча гілка і робота компресора є нестійкою, включається в роботу антипомпажна система захисту. При цьому розподілювач 13 переміщується в положення, яке зображено на Фіг. 1 і в порожнині 11 тиск падає до тиску всмоктування, оскільки вона з'єднується трубками 14 та каналами 15 і 16 з всмоктувальним каналом і засувки перекривають відповідні міжлопатеві канали 10 та виключають їх з роботи. Число працюючих міжлопатевих каналів 10 зменшується, а плин в них, в зв'язку з цим, залишається безвідривним. Антипомпажна система також подає стиснуте повітря в еластичну камеру змінного об'єму 17, яка розташована в спіральному відвідному дифузорному каналі 12 корпуса 1 і, таким чином, її об'єм збільшується, а робочий об'єм дифузорного каналу 12 із-за цього зменшується. Внаслідок цього виключається відривність плину потоку в дифузорному спіральному відвідному каналі 12 та виникнення в ньому ви хрових р ухів, які спричиняють появу висхідної гілки напірної характеристики, яка складає необхідну умову автоколивань (помпажа) в напірній магістралі. При збільшенні витрати компресора антипомпажна система переміщає розподілювач 13 в першопочаткове положення, при якому засувки 9 виходять із міжлопатевих каналів 10, стиснене повітря також виходить із еластичної камери змінного об'єму 17 і їх об'єм стає першопочатковим. Таким чином, компресор працює в стійкому режимі за лінією границі помпажа при будь-яких витратах. Перевагами запропонованої конструкції є висока надійність, легкість керування та високі при цьому економічні показники, оскільки безкорисний випуск стисненого повітря відсутній, а компресор безвідривно здійснює подачу при високому ККД. 5 Комп’ютерна в ерстка І.Скворцов а 38071 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
