Респіратор

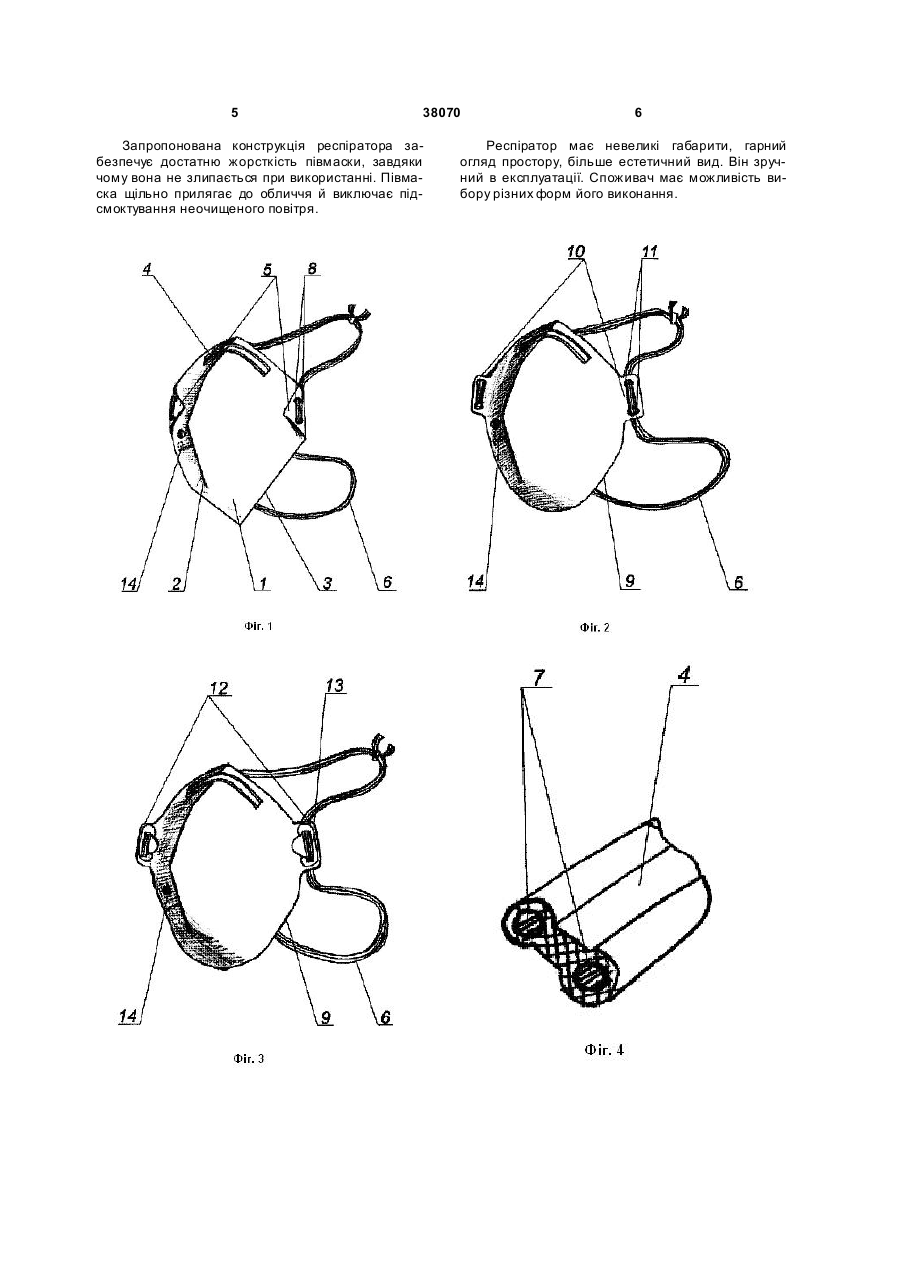

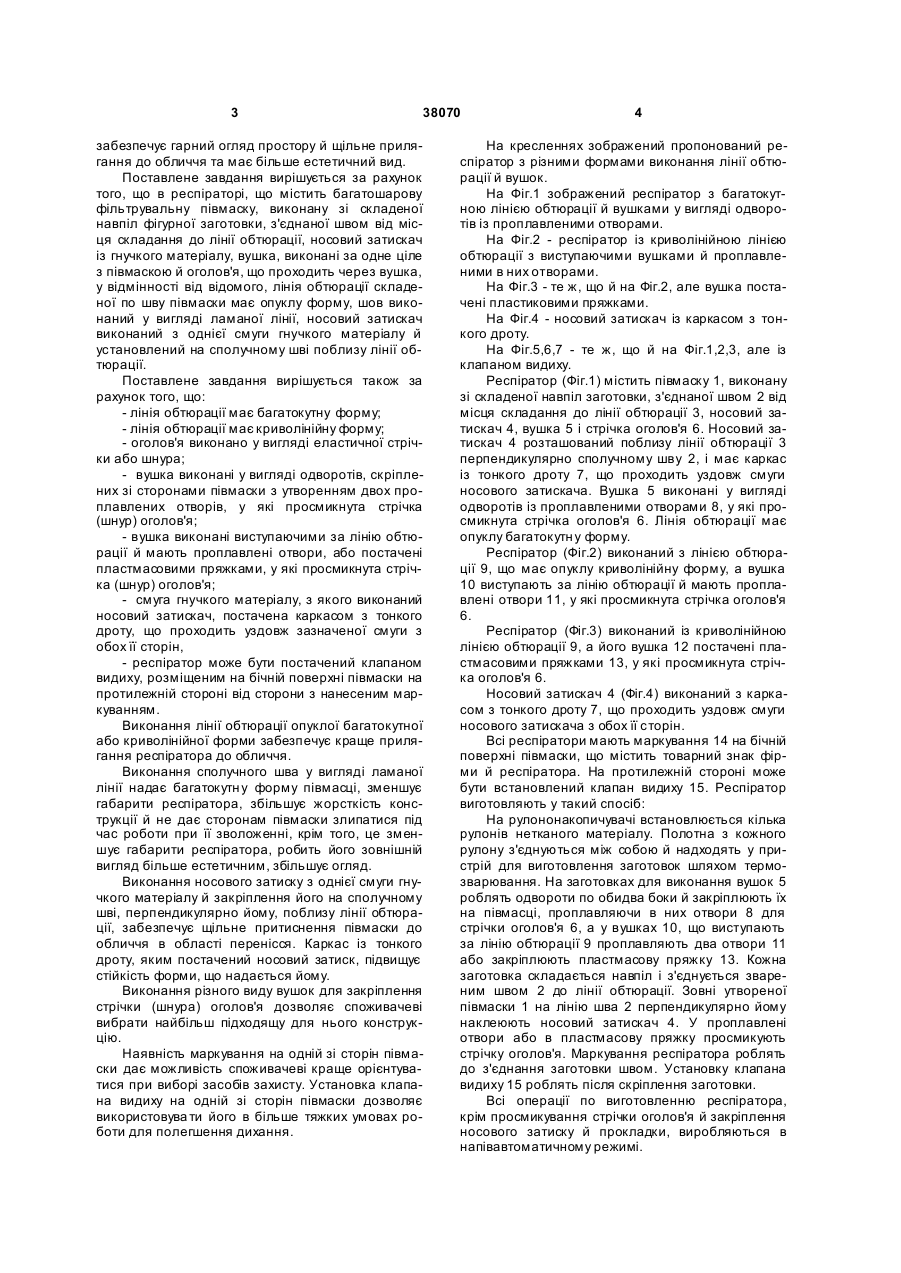

1. Респіратор, що містить багатошарову фільтрувальну півмаску, виконану зі складеної навпіл фігурної заготовки, з'єднаної швом від місця складання до лінії обтюрації, носовий затискач із гнучкого матеріалу, вушка, виконані за одне ціле з півмаскою, і наголов'я, що проходить через вушка, який відрізняється тим, що лінія обтюрації, складеної по шву півмаски, має опуклу форму, шов виконаний у вигляді ламаної лінії, носовий затискач виконаний з однієї смуги гнучкого матеріалу й закріплений поперек сполучному шву поблизу лінії обтюрації. 2. Респіратор за п. 1, який відрізняється тим, що лінія обтюрації має багатокутну форму. 3. Респіратор за п. 1, який відрізняється тим, що лінія обтюрації має криволінійну форму. 4. Респіратор за п.1, який відрізняється тим, що наголов'я виконано у вигляді еластичної стрічки або шнура. U 2 (19) 1 3 38070 забезпечує гарний огляд простору й щільне прилягання до обличчя та має більше естетичний вид. Поставлене завдання вирішується за рахунок того, що в респіраторі, що містить багатошарову фільтрувальну півмаску, виконану зі складеної навпіл фігурної заготовки, з'єднаної швом від місця складання до лінії обтюрації, носовий затискач із гнучкого матеріалу, вушка, виконані за одне ціле з півмаскою й оголов'я, що проходить через вушка, у відмінності від відомого, лінія обтюрації складеної по шву півмаски має опуклу форму, шов виконаний у вигляді ламаної лінії, носовий затискач виконаний з однієї смуги гнучкого матеріалу й установлений на сполучному шві поблизу лінії обтюрації. Поставлене завдання вирішується також за рахунок того, що: - лінія обтюрації має багатокутну форму; - лінія обтюрації має криволінійну форму; - оголов'я виконано у вигляді еластичної стрічки або шнура; - вушка виконані у вигляді одворотів, скріплених зі сторонами півмаски з утворенням двох проплавлених отворів, у які просмикнута стрічка (шнур) оголов'я; - вушка виконані виступаючими за лінію обтюрації й мають проплавлені отвори, або постачені пластмасовими пряжками, у які просмикнута стрічка (шнур) оголов'я; - смуга гнучкого матеріалу, з якого виконаний носовий затискач, постачена каркасом з тонкого дроту, що проходить уздовж зазначеної смуги з обох її сторін, - респіратор може бути постачений клапаном видиху, розміщеним на бічній поверхні півмаски на протилежній стороні від сторони з нанесеним маркуванням. Виконання лінії обтюрації опуклої багатокутної або криволінійної форми забезпечує краще прилягання респіратора до обличчя. Виконання сполучного шва у вигляді ламаної лінії надає багатокутн у форму півмасці, зменшує габарити респіратора, збільшує жорсткість конструкції й не дає сторонам півмаски злипатися під час роботи при її зволоженні, крім того, це зменшує габарити респіратора, робить його зовнішній вигляд більше естетичним, збільшує огляд. Виконання носового затиску з однієї смуги гнучкого матеріалу й закріплення його на сполучному шві, перпендикулярно йому, поблизу лінії обтюрації, забезпечує щільне притиснення півмаски до обличчя в області перенісся. Каркас із тонкого дроту, яким постачений носовий затиск, підвищує стійкість форми, що надається йому. Виконання різного виду вушок для закріплення стрічки (шнура) оголов'я дозволяє споживачеві вибрати найбільш підходящу для нього конструкцію. Наявність маркування на одній зі сторін півмаски дає можливість споживачеві краще орієнтуватися при виборі засобів захисту. Установка клапана видиху на одній зі сторін півмаски дозволяє використовува ти його в більше тяжких умовах роботи для полегшення дихання. 4 На кресленнях зображений пропонований респіратор з різними формами виконання лінії обтюрації й вушок. На Фіг.1 зображений респіратор з багатокутною лінією обтюрації й вушками у вигляді одворотів із проплавленими отворами. На Фіг.2 - респіратор із криволінійною лінією обтюрації з виступаючими вушками й проплавленими в них отворами. На Фіг.3 - те ж, що й на Фіг.2, але вушка постачені пластиковими пряжками. На Фіг.4 - носовий затискач із каркасом з тонкого дроту. На Фіг.5,6,7 - те ж, що й на Фіг.1,2,3, але із клапаном видиху. Респіратор (Фіг.1) містить півмаску 1, виконану зі складеної навпіл заготовки, з'єднаної швом 2 від місця складання до лінії обтюрації 3, носовий затискач 4, вушка 5 і стрічка оголов'я 6. Носовий затискач 4 розташований поблизу лінії обтюрації 3 перпендикулярно сполучному шву 2, і має каркас із тонкого дроту 7, що проходить уздовж смуги носового затискача. Вушка 5 виконані у вигляді одворотів із проплавленими отворами 8, у які просмикнута стрічка оголов'я 6. Лінія обтюрації має опуклу багатокутн у форму. Респіратор (Фіг.2) виконаний з лінією обтюрації 9, що має опуклу криволінійну форму, а вушка 10 виступають за лінію обтюрації й мають проплавлені отвори 11, у які просмикнута стрічка оголов'я 6. Респіратор (Фіг.3) виконаний із криволінійною лінією обтюрації 9, а його вушка 12 постачені пластмасовими пряжками 13, у які просмикнута стрічка оголов'я 6. Носовий затискач 4 (Фіг.4) виконаний з каркасом з тонкого дроту 7, що проходить уздовж смуги носового затискача з обох її сторін. Всі респіратори мають маркування 14 на бічній поверхні півмаски, що містить товарний знак фірми й респіратора. На протилежній стороні може бути встановлений клапан видиху 15. Респіратор виготовляють у такий спосіб: На рулононакопичувачі встановлюється кілька рулонів нетканого матеріалу. Полотна з кожного рулону з'єднуються між собою й надходять у пристрій для виготовлення заготовок шляхом термозварювання. На заготовках для виконання вушок 5 роблять одвороти по обидва боки й закріплюють їх на півмасці, проплавляючи в них отвори 8 для стрічки оголов'я 6, а у вушках 10, що виступають за лінію обтюрації 9 проплавляють два отвори 11 або закріплюють пластмасову пряжку 13. Кожна заготовка складається навпіл і з'єднується звареним швом 2 до лінії обтюрації. Зовні утвореної півмаски 1 на лінію шва 2 перпендикулярно йому наклеюють носовий затискач 4. У проплавлені отвори або в пластмасову пряжку просмикують стрічку оголов'я. Маркування респіратора роблять до з'єднання заготовки швом. Установку клапана видиху 15 роблять після скріплення заготовки. Всі операції по виготовленню респіратора, крім просмикування стрічки оголов'я й закріплення носового затиску й прокладки, виробляються в напівавтоматичному режимі. 5 38070 Запропонована конструкція респіратора забезпечує достатню жорсткість півмаски, завдяки чому вона не злипається при використанні. Півмаска щільно прилягає до обличчя й виключає підсмоктування неочищеного повітря. 6 Респіратор має невеликі габарити, гарний огляд простору, більше естетичний вид. Він зручний в експлуатації. Споживач має можливість вибору різних форм його виконання. 7 Комп’ютерна в ерстка Л.Литв иненко 38070 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
