Пристрій для виготовлення спіралей шнеків

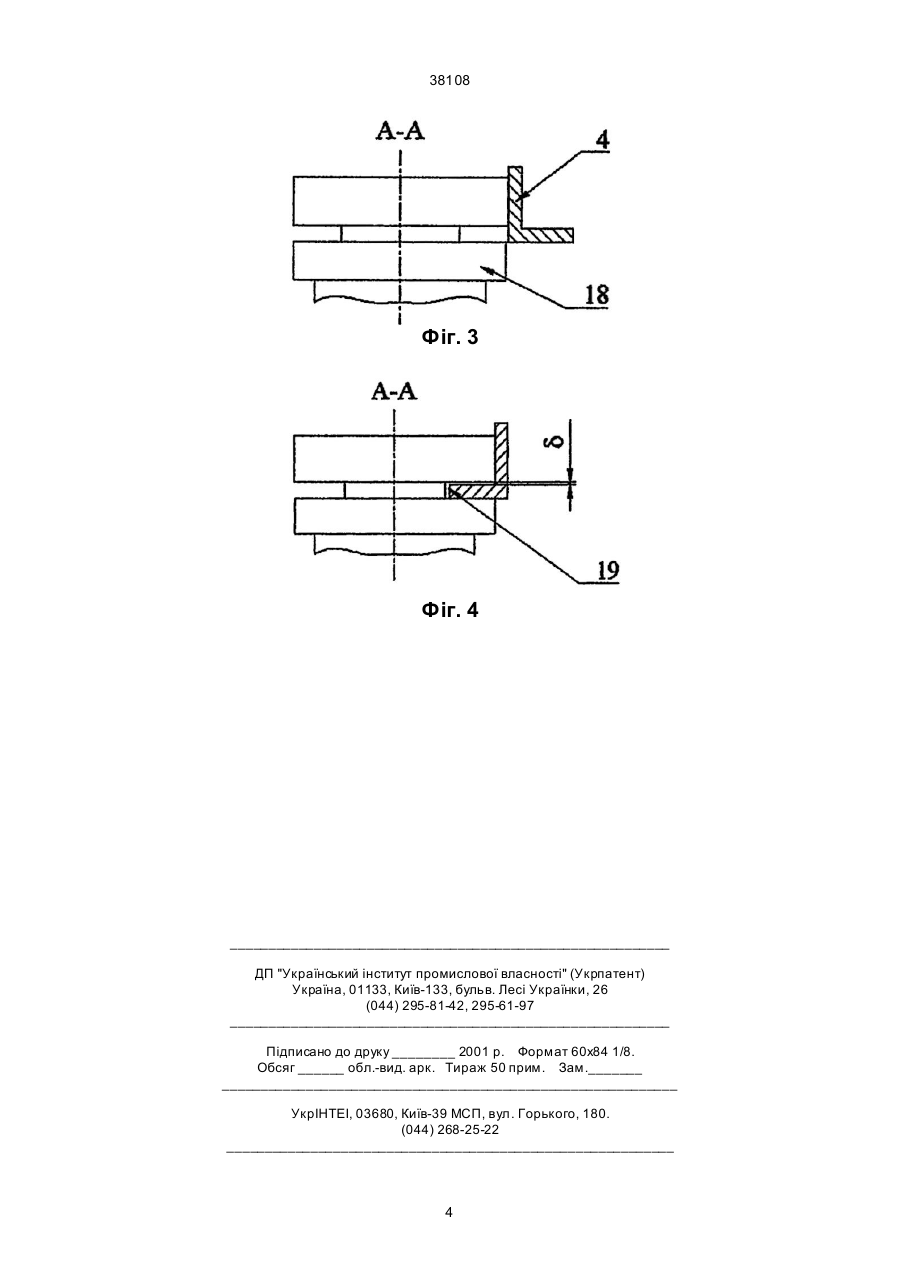

Пристрій для виготовлення спіралей шнеків, який виконаний у вигляді оправки із кільцевим виступом і приводом обертання, механізму для затиску переднього кінця смуги на оправці, напрямного ролика і формуючого ролика спіралі шнека, з при 38108 Пристрій для виготовлення спіралей шнеків виконано у вигляді ступінчастої оправки 1, причому торцева поверхня 2 більшої ступиці, виконана у вигляді гвинтової поверхні з кроком, рівним товщині стрічки. Оправка 1 має осьовий паз 3 для встановлення кінця заготовки 4, Г-подібного поперекового перерізу, що фіксується втулкою 5. Притискання заготовки 4 до оправки 1 здійснюється формуючим роликом 7, а гнуття заготовки 4 здійснюється поверхнею 8 формуючого ролика 7. При навиванні правонаправлених Г-подібних профілей використовується напрямна кільцева канавка 9, виконана в нижній частині формуючого ролика 7 (фіг. 1), в одній площині перпендикулярно осі, з величиною вільного заходу і переміщення нижніх поличок Г-подібного профілю, причому висота кільцевої канавки більша ширини смуги. Формуючий ролик 7 встановлено на підшипниковій втулці 10, яка вільно обертається на осі 11, закріпленій в кронштейні 12, який встановлений на супорті 13. Для підвищення жорсткості пристрою формуючий ролик 7 спирається на кронштейн 12 через прокладку 14 і підшипник 15, закритий кожухом 16. На кронштейні 12 також встановлена вісь 17, на якій вільно обертається напрямний ролик 18 (фіг. 2), на якому для навивання лівонаправлених Г-подібних профілів виконана кільцева напрямна канавка 19 (фіг. 4) в одній площині перпендикулярно осі, з величиною вільного заходу і переміщення нижніх поличок Г-подібного профілю, причому висота кільцевої канавки більша ширини смуги. Для виготовлення різнотипних шнеків на робочу циліндричну поверхню оправки 1 встановлюються, на посадку ковзання, змінні втулки 6, товщина стінок яких дорівнює, наприклад, 5 мм, причому внутрішній діаметр наступної втулки відповідає зовнішньому діаметру попередньої з можливістю осьового переміщення по посадці ковзання, а торцевий профіль змінних втулок зі сторони торцевої гвинтової поверхні кільцевого виступ у відповідає профілю останнього для щільного прилягання. Пристрій для виготовлення різнотипних шнеків працює наступним чином. При навиванні шнеків з правонапрямним Гподібним профілем кінець заготовки 4, Г-подібного профілю, зігнутий під кутом 90°, вставляється в осьовий паз 3 оправки 1, де закріплюється втулкою 5, а також, нижньою поличкою Г-подібного профілю, в кільцеву напрямну канавку 9 формуючого ролика 7, виконану в одній площині перпендикулярно осі, з величиною вільного заходу і пе реміщення нижніх поличок Г-подібного профілю, причому висота кільцевої канавки більша ширини смуги. Для полегшення цієї операції напрямний ролик 18 знімається, а після встановлення монтується на місце. Формуючий ролик 7 підводиться таким чином, щоб його поверхня 8 притискувала заготовку 4 до торцевої поверхні 2 оправки 1. Після цього вмикається привід обертання, і в результаті обертового руху оправки 1 і формуючого ролика 7 заготовка 4 навивається на змінні втулки 6, що знаходяться на робочій циліндричній частині оправки 1, причому внутрішній діаметр наступної втулки відповідає зовнішньому діаметру попередньої з можливістю осьового переміщення по посадці ковзання, а торцевий профіль змінних втулок зі сторони торцевої гвинтової поверхні кільцевого виступу відповідає профілю останнього для щільного прилягання. Після цієї операції включається привід подачі супорта 13, причому подача рівна ширині нижньої полички Г-подібного профілю заготовки 4. В результаті цієї операції здійснюється формування спіралі шнека Г-подібного поперекового перерізу. Після закінчення технологічного процесу навивання приводи обертання і подачі вимикають і щільно навита спіраль знімається з оправки. Навивання шнеків з лівонапрямним Г-подібним профілем здійснюється аналогічно, тільки нижня поличка Г-подібного поперекового перерізу заготовки 4, входить в напрямну кільцеву канавку 19, яка виконана в одній площині перпендикулярно осі, з величиною вільного заходу і переміщення нижніх поличок Г-подібного профілю, причому висота кільцевої канавки більша ширини смуги, на напрямному ролику 18. Типорозмір шнеків, що виготовляються, змінюється набором змінних втулок 6, які встановлюються посадкою ковзання на робочу циліндричну частину оправки 1, причому внутрішній діаметр наступної втулки відповідає зовнішньому діаметру попередньої з можливістю осьового переміщення по посадці ковзання, а торцевий профіль змінних втулок зі сторони торцевої гвинтової поверхні кільцевого виступу відповідає профілю останнього для щільного прилягання. Запропонований пристрій характеризується тим, що на ньому можна здійснювати навивання спіралей шнеків з право- і лівонапрямним Гподібним поперековим перерізом спіралі з смуги на ребро, до 10...15 різних типорозмірів без переустановки формуючих елементів. 2 38108 Фіг. 1 Фіг. 2 3 38108 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
