Система термостатування корпуса контейнера

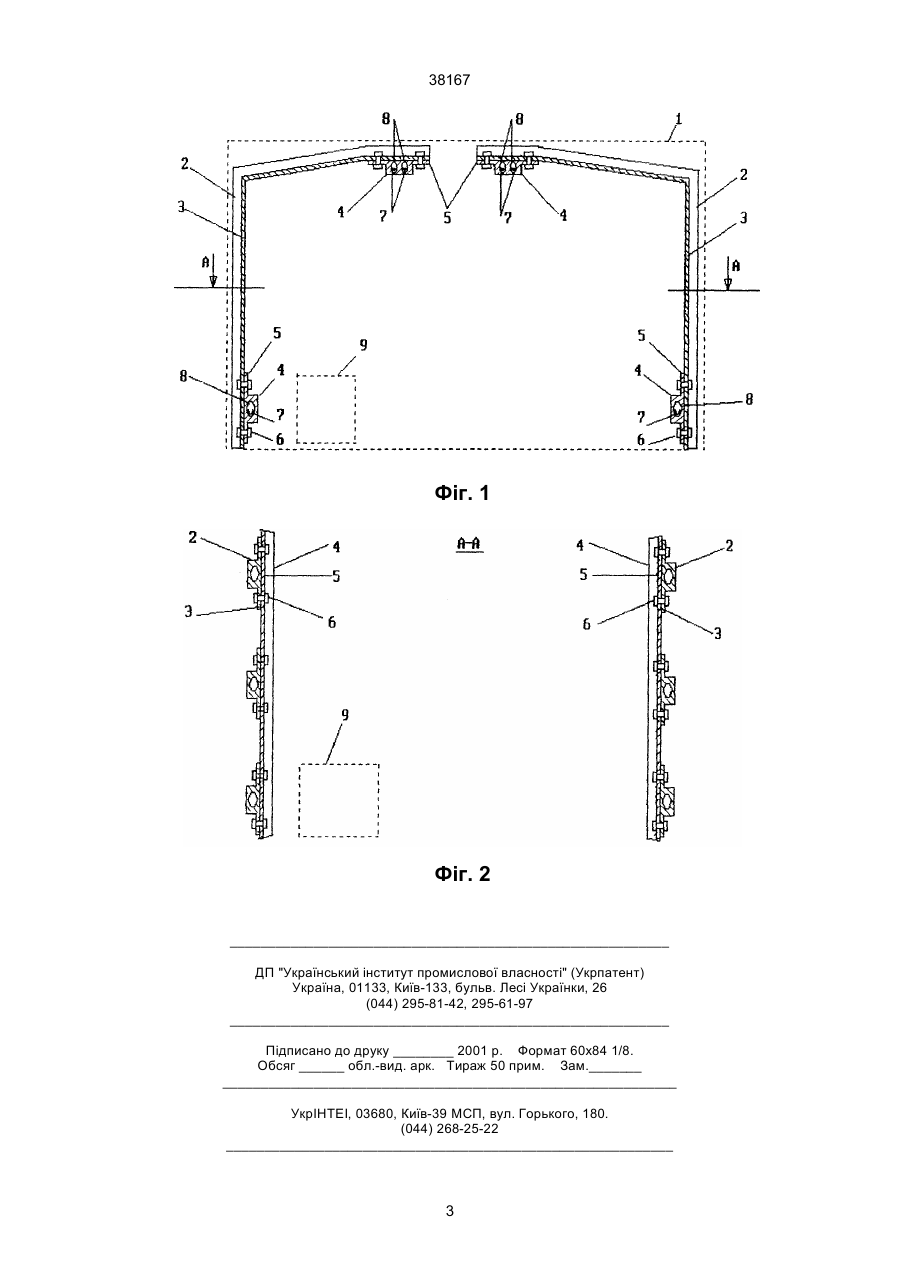

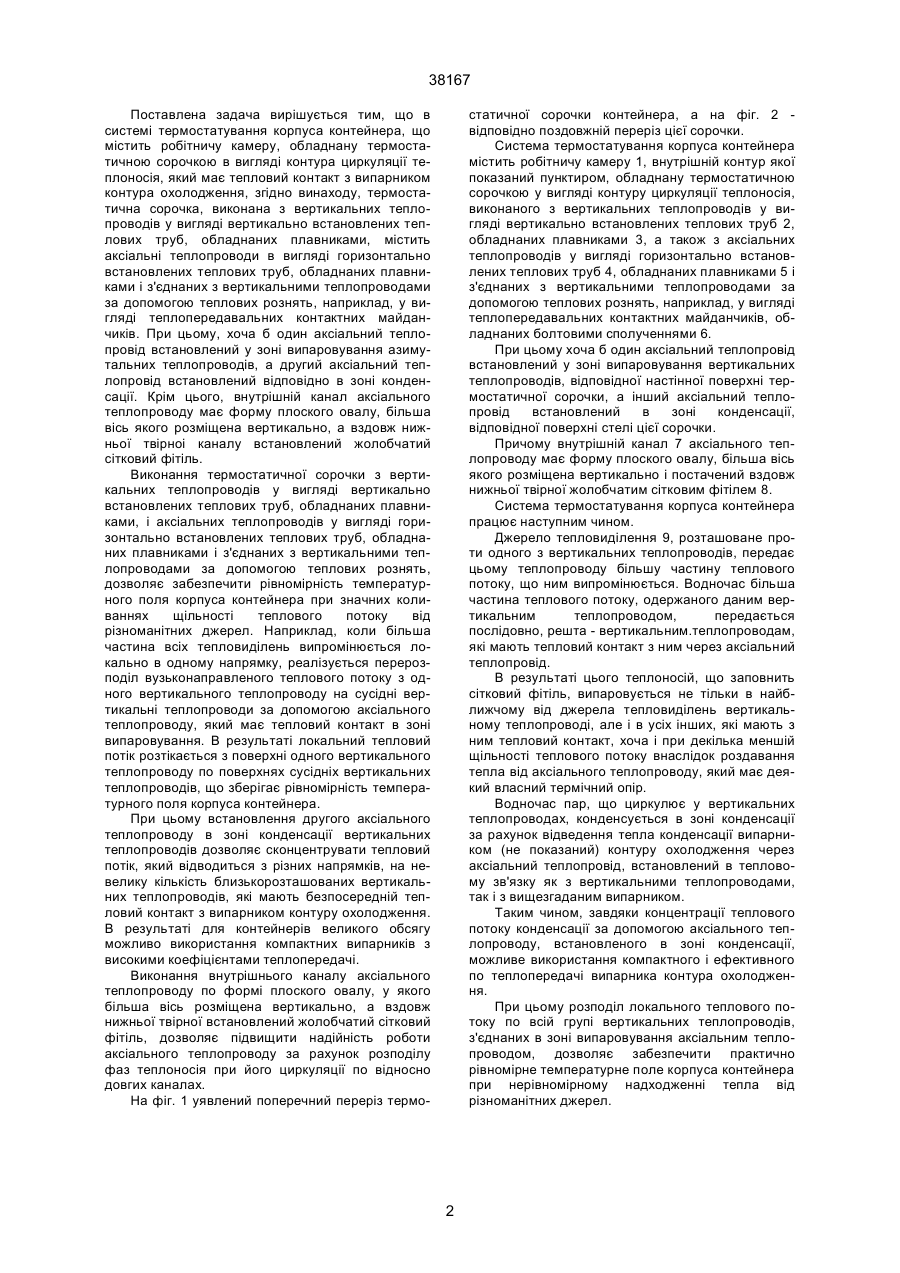

1. Система термостатуванвя. корпуса контейнера, яка містить робітничу камеру, обладнану термостатичною сорочкою у вигляді контура циркуляції теплоносія, який має тепловий контакт з випарником контура охолодження і відрізняється тим, що термостатична сорочка, виконана з вертикальних теплопроводів у вигляді вертикально встановлених теплових труб, обладнаних плавниками, містить аксіальні теплопроводи у вигляді горизонтально встановлених теплових труб, обладнаних плавниками і з'єднаних э вертикальними теплопроводами за допомогою теплових рознять, наприклад, у вигляді теплопередавальних кон 38167 Поставлена задача вирішується тим, що в системі термостатування корпуса контейнера, що містить робітничу камеру, обладнану термостатичною сорочкою в вигляді контура циркуляції теплоносія, який має тепловий контакт з випарником контура охолодження, згідно винаходу, термостатична сорочка, виконана з вертикальних теплопроводів у вигляді вертикально встановлених теплових труб, обладнаних плавниками, містить аксіальні теплопроводи в вигляді горизонтально встановлених теплових труб, обладнаних плавниками і з'єднаних з вертикальними теплопроводами за допомогою теплових рознять, наприклад, у вигляді теплопередавальних контактних майданчиків. При цьому, хоча б один аксіальний теплопровід встановлений у зоні випаровування азимутальних теплопроводів, а другий аксіальний теплопровід встановлений відповідно в зоні конденсації. Крім цього, внутрішній канал аксіального теплопроводу має форму плоского овалу, більша вісь якого розміщена вертикально, а вздовж нижньої твірноі каналу встановлений жолобчатий сітковий фітіль. Виконання термостатичної сорочки з вертикальних теплопроводів у вигляді вертикально встановлених теплових труб, обладнаних плавниками, і аксіальних теплопроводів у вигляді горизонтально встановлених теплових труб, обладнаних плавниками і з'єднаних з вертикальними теплопроводами за допомогою теплових рознять, дозволяє забезпечити рівномірність температурного поля корпуса контейнера при значних коливаннях щільності теплового потоку від різноманітних джерел. Наприклад, коли більша частина всіх тепловиділень випромінюється локально в одному напрямку, реалізується перерозподіл вузьконаправленого теплового потоку з одного вертикального теплопроводу на сусідні вертикальні теплопроводи за допомогою аксіального теплопроводу, який має тепловий контакт в зоні випаровування. В результаті локальний тепловий потік розтікається з поверхні одного вертикального теплопроводу по поверхнях сусідніх вертикальних теплопроводів, що зберігає рівномірність температурного поля корпуса контейнера. При цьому встановлення другого аксіального теплопроводу в зоні конденсації вертикальних теплопроводів дозволяє сконцентрувати тепловий потік, який відводиться з різних напрямків, на невелику кількість близькорозташованих вертикальних теплопроводів, які мають безпосередній тепловий контакт з випарником контуру охолодження. В результаті для контейнерів великого обсягу можливо використання компактних випарників з високими коефіцієнтами теплопередачі. Виконання внутрішнього каналу аксіального теплопроводу по формі плоского овалу, у якого більша вісь розміщена вертикально, а вздовж нижньої твірної встановлений жолобчатий сітковий фітіль, дозволяє підвищити надійність роботи аксіального теплопроводу за рахунок розподілу фаз теплоносія при його циркуляції по відносно довгих каналах. На фіг. 1 уявлений поперечний переріз термо статичної сорочки контейнера, а на фіг. 2 відповідно поздовжній переріз цієї сорочки. Система термостатування корпуса контейнера містить робітничу камеру 1, внутрішній контур якої показаний пунктиром, обладнану термостатичною сорочкою у вигляді контуру циркуляції теплоносія, виконаного з вертикальних теплопроводів у вигляді вертикально встановлених теплових труб 2, обладнаних плавниками 3, а також з аксіальних теплопроводів у вигляді горизонтально встановлених теплових труб 4, обладнаних плавниками 5 і з'єднаних з вертикальними теплопроводами за допомогою теплових рознять, наприклад, у вигляді теплопередавальних контактних майданчиків, обладнаних болтовими сполученнями 6. При цьому хоча б один аксіальний теплопровід встановлений у зоні випаровування вертикальних теплопроводів, відповідної настінної поверхні термостатичної сорочки, а інший аксіальний теплопровід встановлений в зоні конденсації, відповідної поверхні стелі цієї сорочки. Причому внутрішній канал 7 аксіального теплопроводу має форму плоского овалу, більша вісь якого розміщена вертикально і постачений вздовж нижньої твірної жолобчатим сітковим фітілем 8. Система термостатування корпуса контейнера працює наступним чином. Джерело тепловиділення 9, розташоване проти одного з вертикальних теплопроводів, передає цьому теплопроводу більшу частину теплового потоку, що ним випромінюється. Водночас більша частина теплового потоку, одержаного даним вертикальним теплопроводом, передається послідовно, решта - вертикальним.теплопроводам, які мають тепловий контакт з ним через аксіальний теплопровід. В результаті цього теплоносій, що заповнить сітковий фітіль, випаровується не тільки в найближчому від джерела тепловиділень вертикальному теплопроводі, але і в усіх інших, які мають з ним тепловий контакт, хоча і при декілька меншій щільності теплового потоку внаслідок роздавання тепла від аксіального теплопроводу, який має деякий власний термічний опір. Водночас пар, що циркулює у вертикальних теплопроводах, конденсується в зоні конденсації за рахунок відведення тепла конденсації випарником (не показаний) контуру охолодження через аксіальний теплопровід, встановлений в тепловому зв'язку як з вертикальними теплопроводами, так і з вищезгаданим випарником. Таким чином, завдяки концентрації теплового потоку конденсації за допомогою аксіального теплопроводу, встановленого в зоні конденсації, можливе використання компактного і ефективного по теплопередачі випарника контура охолодження. При цьому розподіл локального теплового потоку по всій групі вертикальних теплопроводів, з'єднаних в зоні випаровування аксіальним теплопроводом, дозволяє забезпечити практично рівномірне температурне поле корпуса контейнера при нерівномірному надходженні тепла від різноманітних джерел. 2 38167 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
