Система стабілізації і температури в приміщенні

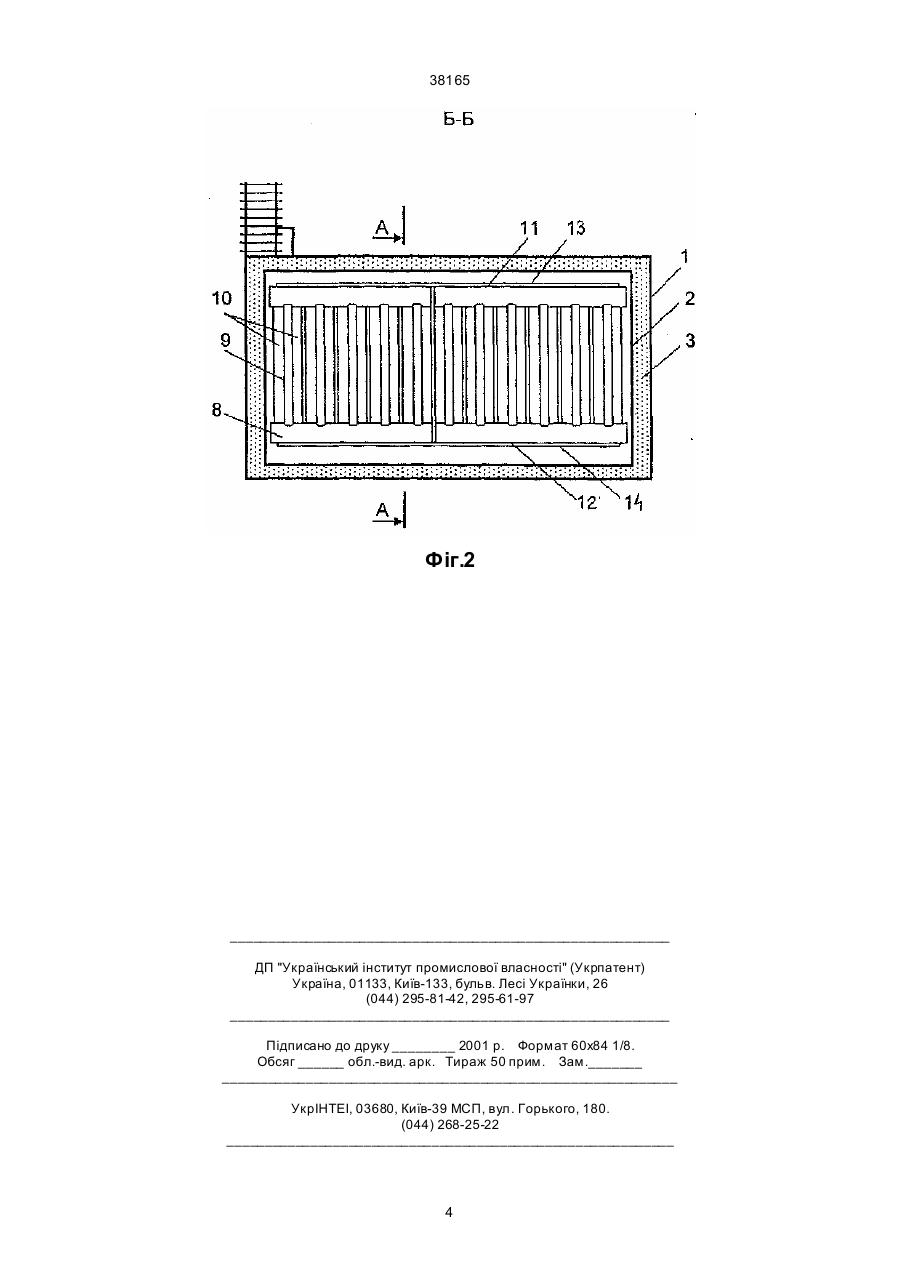

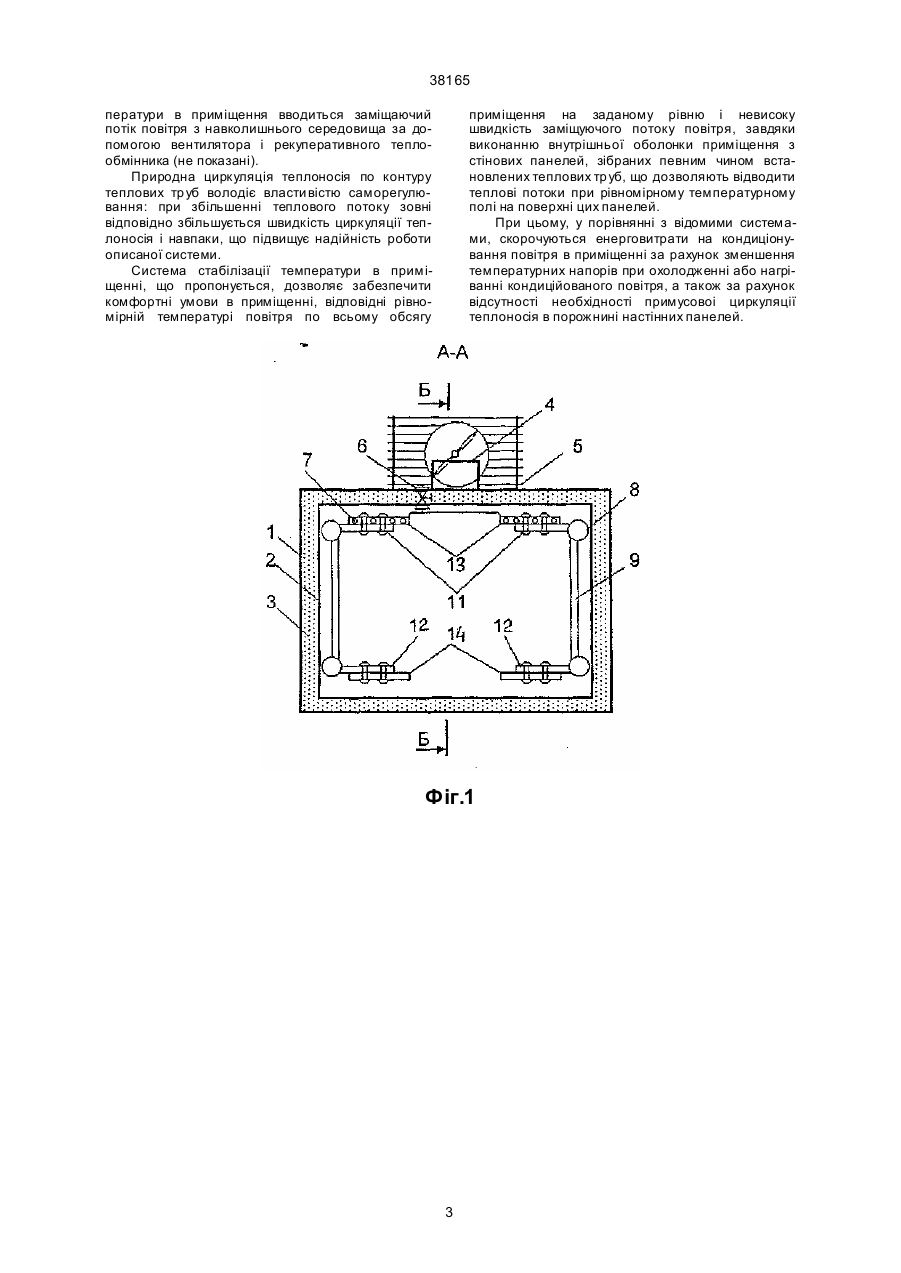

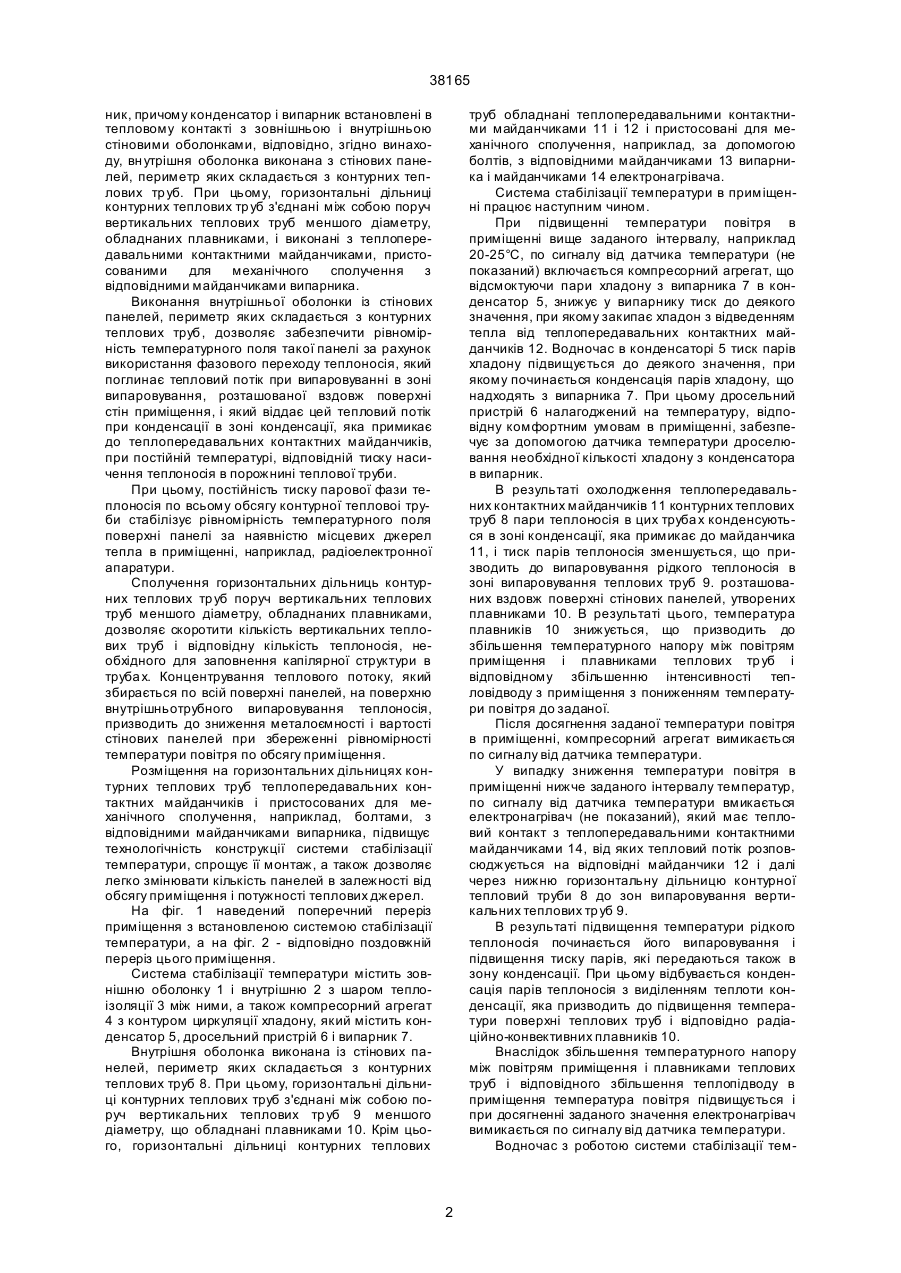

1. Система стабілізації температури в приміщенні, що містить зовнішню і внутрішню оболонки з шаром теплоізоляції між ними, а також компресорний агрегат з контуром циркуляції хладону, який містить конденсатор, дросельний пристрій і випарник, причому конденсатор і випарник встановлені в тепловому контакті з зовнішньою і внутрішньою стіновими оболонками, відповідно, 38165 ник, причому конденсатор і випарник встановлені в тепловому контакті з зовнішньою і внутрішньою стіновими оболонками, відповідно, згідно винаходу, вн утрішня оболонка виконана з стінових панелей, периметр яких складається з контурних теплових тр уб. При цьому, горизонтальні дільниці контурних теплових тр уб з'єднані між собою поруч вертикальних теплових труб меншого діаметру, обладнаних плавниками, і виконані з теплопередавальними контактними майданчиками, пристосованими для механічного сполучення з відповідними майданчиками випарника. Виконання внутрішньої оболонки із стінових панелей, периметр яких складається з контурних теплових труб, дозволяє забезпечити рівномірність температурного поля такої панелі за рахунок використання фазового переходу теплоносія, який поглинає тепловий потік при випаровуванні в зоні випаровування, розташованої вздовж поверхні стін приміщення, і який віддає цей тепловий потік при конденсації в зоні конденсації, яка примикає до теплопередавальних контактних майданчиків, при постійній температурі, відповідній тиску насичення теплоносія в порожнині теплової труби. При цьому, постійність тиску парової фази теплоносія по всьому обсягу контурної тепловоі труби стабілізує рівномірність температурного поля поверхні панелі за наявністю місцевих джерел тепла в приміщенні, наприклад, радіоелектронної апаратури. Сполучення горизонтальних дільниць контурних теплових тр уб поруч вертикальних теплових труб меншого діаметру, обладнаних плавниками, дозволяє скоротити кількість вертикальних теплових труб і відповідну кількість теплоносія, необхідного для заповнення капілярної структури в труба х. Концентрування теплового потоку, який збирається по всій поверхні панелей, на поверхню внутрішньотрубного випаровування теплоносія, призводить до зниження металоємності і вартості стінових панелей при збереженні рівномірності температури повітря по обсягу приміщення. Розміщення на горизонтальних дільницях контурних теплових труб теплопередавальних контактних майданчиків і пристосованих для механічного сполучення, наприклад, болтами, з відповідними майданчиками випарника, підвищує технологічність конструкції системи стабілізації температури, спрощує її монтаж, а також дозволяє легко змінювати кількість панелей в залежності від обсягу приміщення і потужності теплових джерел. На фіг. 1 наведений поперечний переріз приміщення з встановленою системою стабілізації температури, а на фіг. 2 - відповідно поздовжній переріз цього приміщення. Система стабілізації температури містить зовнішню оболонку 1 і внутрішню 2 з шаром теплоізоляції 3 між ними, а також компресорний агрегат 4 з контуром циркуляції хладону, який містить конденсатор 5, дросельний пристрій 6 і випарник 7. Внутрішня оболонка виконана із стінових панелей, периметр яких складається з контурних теплових труб 8. При цьому, горизонтальні дільниці контурних теплових труб з'єднані між собою поруч вертикальних теплових тр уб 9 меншого діаметру, що обладнані плавниками 10. Крім цього, горизонтальні дільниці контурних теплових труб обладнані теплопередавальними контактними майданчиками 11 і 12 і пристосовані для механічного сполучення, наприклад, за допомогою болтів, з відповідними майданчиками 13 випарника і майданчиками 14 електронагрівача. Система стабілізації температури в приміщенні працює наступним чином. При підвищенні температури повітря в приміщенні вище заданого інтервалу, наприклад 20-25°С, по сигналу від датчика температури (не показаний) включається компресорний агрегат, що відсмоктуючи пари хладону з випарника 7 в конденсатор 5, знижує у випарнику тиск до деякого значення, при якому закипає хладон з відведенням тепла від теплопередавальних контактних майданчиків 12. Водночас в конденсаторі 5 тиск парів хладону підвищується до деякого значення, при якому починається конденсація парів хладону, що надходять з випарника 7. При цьому дросельний пристрій 6 налагоджений на температуру, відповідну комфортним умовам в приміщенні, забезпечує за допомогою датчика температури дроселювання необхідної кількості хладону з конденсатора в випарник. В результаті охолодження теплопередавальних контактних майданчиків 11 контурних теплових труб 8 пари теплоносія в цих труба х конденсуються в зоні конденсації, яка примикає до майданчика 11, і тиск парів теплоносія зменшується, що призводить до випаровування рідкого теплоносія в зоні випаровування теплових труб 9. розташованих вздовж поверхні стінових панелей, утворених плавниками 10. В результаті цього, температура плавників 10 знижується, що призводить до збільшення температурного напору між повітрям приміщення і плавниками теплових тр уб і відповідному збільшенню інтенсивності тепловідводу з приміщення з пониженням температури повітря до заданої. Після досягнення заданої температури повітря в приміщенні, компресорний агрегат вимикається по сигналу від датчика температури. У випадку зниження температури повітря в приміщенні нижче заданого інтервалу температур, по сигналу від датчика температури вмикається електронагрівач (не показаний), який має тепловий контакт з теплопередавальними контактними майданчиками 14, від яких тепловий потік розповсюджується на відповідні майданчики 12 і далі через нижню горизонтальну дільницю контурної тепловий труби 8 до зон випаровування вертикальних теплових тр уб 9. В результаті підвищення температури рідкого теплоносія починається його випаровування і підвищення тиску парів, які передаються також в зону конденсації. При цьому відбувається конденсація парів теплоносія з виділенням теплоти конденсації, яка призводить до підвищення температури поверхні теплових труб і відповідно радіаційно-конвективних плавників 10. Внаслідок збільшення температурного напору між повітрям приміщення і плавниками теплових труб і відповідного збільшення теплопідводу в приміщення температура повітря підвищується і при досягненні заданого значення електронагрівач вимикається по сигналу від датчика температури. Водночас з роботою системи стабілізації тем 2 38165 ператури в приміщення вводиться заміщаючий потік повітря з навколишнього середовища за допомогою вентилятора і рекуперативного теплообмінника (не показані). Природна циркуляція теплоносія по контуру теплових тр уб володіє власти вістю саморегулювання: при збільшенні теплового потоку зовні відповідно збільшується швидкість циркуляції теплоносія і навпаки, що підвищує надійність роботи описаної системи. Система стабілізації температури в приміщенні, що пропонується, дозволяє забезпечити комфортні умови в приміщенні, відповідні рівномірній температурі повітря по всьому обсягу приміщення на заданому рівню і невисоку швидкість заміщуючого потоку повітря, завдяки виконанню внутрішньої оболонки приміщення з стінових панелей, зібраних певним чином встановлених теплових тр уб, що дозволяють відводити теплові потоки при рівномірному температурному полі на поверхні цих панелей. При цьому, у порівнянні з відомими системами, скорочуються енерговитрати на кондиціонування повітря в приміщенні за рахунок зменшення температурних напорів при охолодженні або нагріванні кондиційованого повітря, а також за рахунок відсутності необхідності примусовоі циркуляції теплоносія в порожнині настінних панелей. Фіг.1 3 38165 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
