Пристрій для індикації

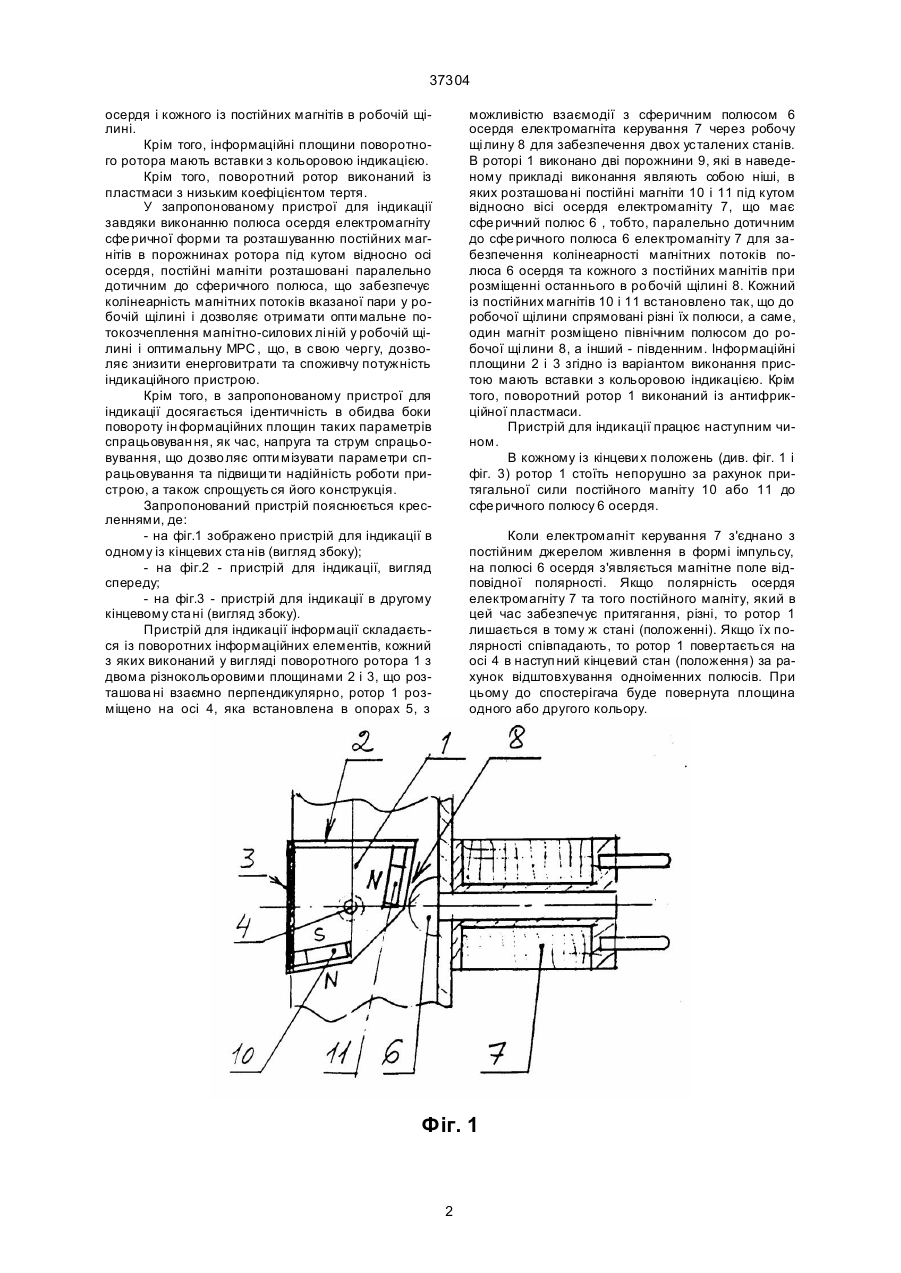

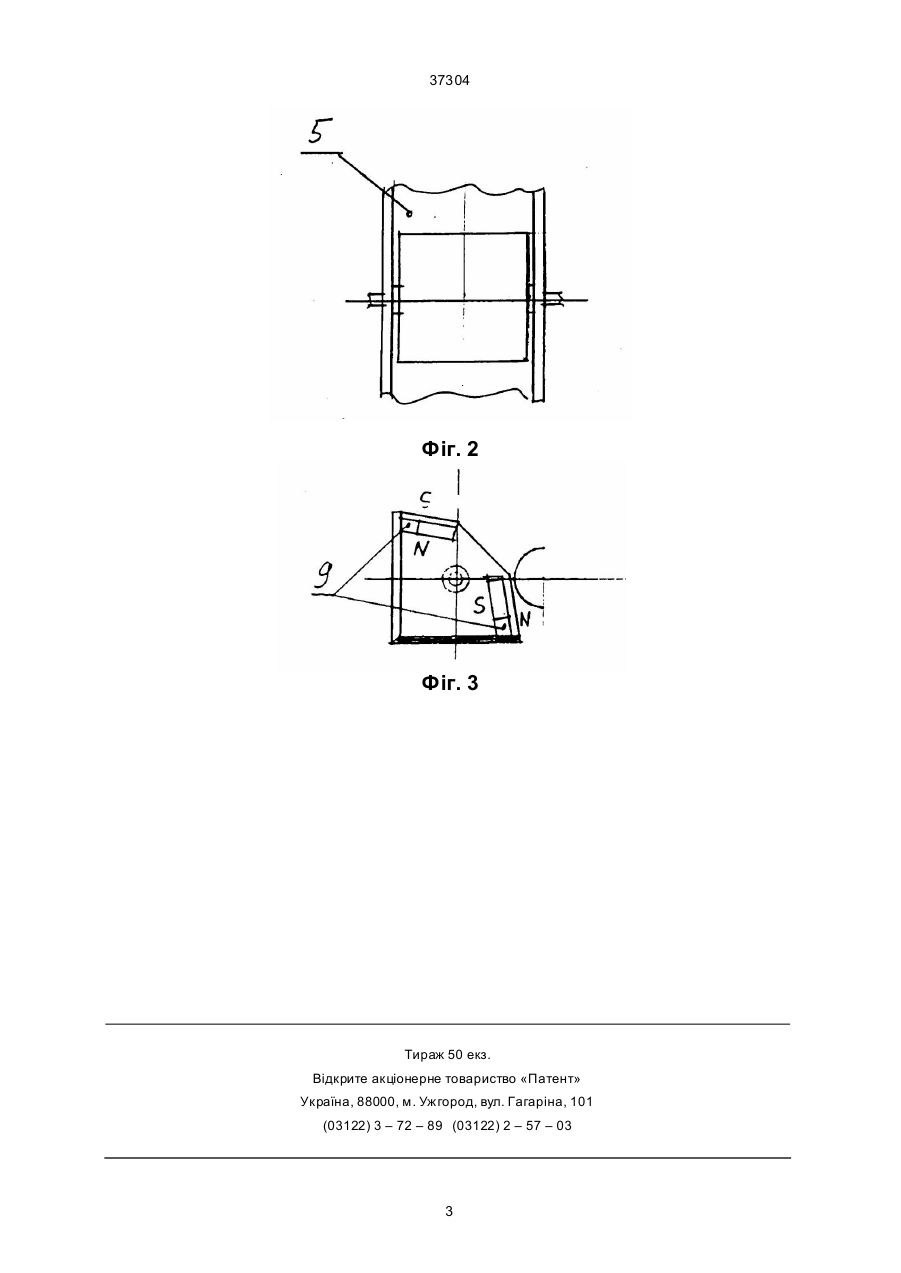

1. Пристрій для індикації, який містить поворотні інфор маційні елементи, кожний з яких виконаний у вигляді поворотного на осі ротора із немагнітного матеріалу з двома взаємно перпендикулярними площинами різного кольору і порожнинами, в яких встановлені постійні магніти з можли вістю взаємодії з полюсом осердя електромагніту керування через робочу щілину для забезпечення двох усталених ста нів, для чого кожний із постійних магнітів обернений до робочої щілини полюсом різного знака, який відрізняється тим, що полюс осердя електромагніту має сфе ричну форму, а постійні магніти розміщені під кутом відносно осі осердя, що забезпечує колінеарність магнітних потоків полюса осердя і кожного із постійних магнітів в робочій щілині. 2. Пристрій за п.1, який відрізняється тим, що інформаційні площини поворотного ротора мають вставки з кольоровою індикацією. 3. Пристрій за п.1 або 2, який відрізняється тим, що поворотний ротор виконаний із пластмаси з низьким коефіцієнтом тертя. Зоя (13) 37304 (11) UA для повороту інфор маційного елемента. Це змушує збільшувати кількість ампер-витків електромагніту для збільшення МРС, що веде до невиправданих енерговитрат. Крім того, в пристрої є багато допоміжних конструктивних елементів, які ускладнюють його конструкцію . В задачу ви находу входило створення такого пристрою для індикації, в якому завдяки удосконаленню конструкції за рахунок запропонованого розміщення постійних магнітів та ви конання полюса осердя забезпечується зниження енерговитрат, підвищення економічності та спрощення конструкції пристрою. Поставлена задача вирішуєть ся тим, що в пристрої для індикації, який містить поворотні інформаційні елементи, кожний із яких виконаний у вигляді поворотного на осі ротора із немагнітного матеріалу з двома взаємно перпендикулярними площинами різного кольору і порожнинами, в яких вста новлені постійні магніти з можливістю взаємодії з полюсом осердя електромагніту керування через робочу щі лину для забезпечення двох усталених станів, для чого кожний із постійних магнітів обернений до робочої щілини полюсом різного знака, згідно з винаходом, полюс осердя електромагніту має сферичну форму, а постійні магніти розміщені під кутом відносно осі осердя, що забезпечує колінеарність магнітних потоків полюса (19) Винахід відноситься до пристроїв для кольорової індикації інфор мації і може бути ви користаний в системах інформаційного табло для візуального відображення на стадіонах, аеропортах, вокзалах, то що. Із рівня техніки відомий індикатор, який включає корпус, усередині якого встановлено багатокольоровий інфор маційний елемент з електроприводом, що складається з постійного магніту та електромагніту, осердя якого закріплене на осі. Кожний інформаційний елемент виконаний у вигляді квадратного стакана без двох стінок, тобто має дві взаємно перпендикулярні площини різного кольору, і повертаєть ся на осі (поворотний ротор). Постійний магніт виконаний у вигляді двох пластин, які закріплені на внутрішній поверхні стаканаротора, намагнічені протилежно та установлені паралельно осі осердя. Поворот інформаційного елементу здійснюється електромагнітом керування через робочу щі лину. Пристрій має два усталених ста ни, які відрізняються кольором забарвлення [1]. Недоліком відомого індикатора є те, що при описаному ви ще розта шуванні постійних магнітів відносно осі осердя електромагніту створюваний магнітний потік незосереджений в парі постійний магніт - електромагніт, що призводить до недостатньої магнітно-рушійної сили (МРС), потрібної C2 _______________________ 37304 осердя і кожного із постійних магнітів в робочій щілині. Крім того, інформаційні площини поворотного ротора мають вставки з кольоровою індикацією. Крім того, поворотний ротор виконаний із пластмаси з низьким коефіцієнтом тертя. У запропонованому пристрої для індикації завдяки виконанню полюса осердя електромагніту сфе ричної форми та розташуванню постійних магнітів в порожнинах ротора під кутом відносно осі осердя, постійні магніти розташовані паралельно дотичним до сферичного полюса, що забезпечує колінеарність магнітних потоків вказаної пари у робочій щілині і дозволяє отримати опти мальне потокозчеплення магнітно-силових лі ній у робочій щілині і оптимальну МРС , що, в свою чергу, дозволяє знизити енерговитрати та споживчу потужність індикаційного пристрою. Крім того, в запропонованому пристрої для індикації досягається ідентичність в обидва боки повороту ін формаційних площин таких параметрів спрацьовуван ня, як час, напруга та струм спрацьовування, що дозво ляє опти мізувати параметри спрацьовування та підвищи ти надійність роботи пристрою, а також спрощуєть ся його конструкція. Запропонований пристрій пояснюється кресленнями, де: - на фіг.1 зображено пристрій для індикації в одному із кінцевих ста нів (вигляд збоку); - на фіг.2 - пристрій для індикації, вигляд спереду; - на фіг.3 - пристрій для індикації в другому кінцевому ста ні (вигляд збоку). Пристрій для індикації інформації складається із поворотних інформаційних елементів, кожний з яких виконаний у вигляді поворотного ротора 1 з двома різнокольоровими площинами 2 і 3, що розташова ні взаємно перпендикулярно, ротор 1 розміщено на осі 4, яка встановлена в опорах 5, з можливістю взаємодії з сферичним полюсом 6 осердя електромагніта керування 7 через робочу щі лину 8 для забезпечення двох усталених станів. В роторі 1 виконано дві порожнини 9, які в наведеному прикладі виконання являють собою ніші, в яких розташова ні постійні магніти 10 і 11 під кутом відносно вісі осердя електромагніту 7, що має сфе ричний полюс 6 , тобто, паралельно дотичним до сфе ричного полюса 6 електромагніту 7 для забезпечення колінеарності магнітних потоків полюса 6 осердя та кожного з постійних магнітів при розміщенні останнього в ро бочій щілині 8. Кожний із постійних магнітів 10 і 11 встановлено так, що до робочої щілини спрямовані різні їх полюси, а саме, один магніт розміщено північним полюсом до робочої щі лини 8, а інший - південним. Інформаційні площини 2 і 3 згідно із варіантом виконання пристою мають вставки з кольоровою індикацією. Крім того, поворотний ротор 1 виконаний із антифрикційної пластмаси. Пристрій для індикації працює наступним чином. В кожному із кінцеви х положень (див. фіг. 1 і фіг. 3) ротор 1 стоїть непорушно за рахунок притягальної сили постійного магніту 10 або 11 до сфе ричного полюсу 6 осердя. Коли електромагніт керування 7 з'єднано з постійним джерелом живлення в формі імпульсу, на полюсі 6 осердя з'являється магнітне поле відповідної полярності. Якщо полярність осердя електромагніту 7 та того постійного магніту, який в цей час забезпечує притягання, різні, то ротор 1 лишається в тому ж стані (положенні). Якщо їх полярності співпадають, то ротор 1 повертається на осі 4 в наступ ний кінцевий стан (положення) за рахунок відштовхування одноіменних полюсів. При цьому до спостерігача буде повернута площина одного або другого кольору. Фіг. 1 2 37304 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 37304 4
