Установка для наплавки деталей рідким металом

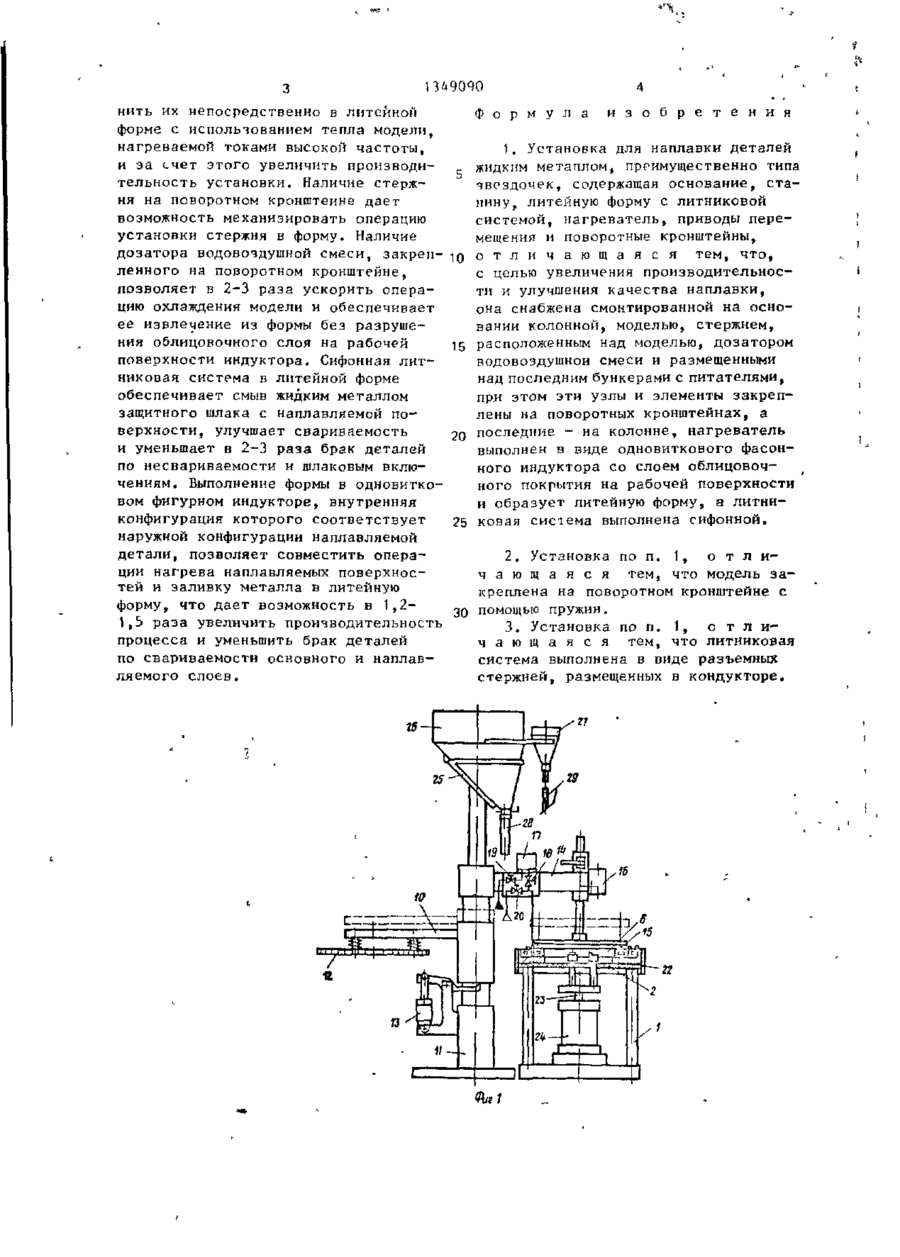

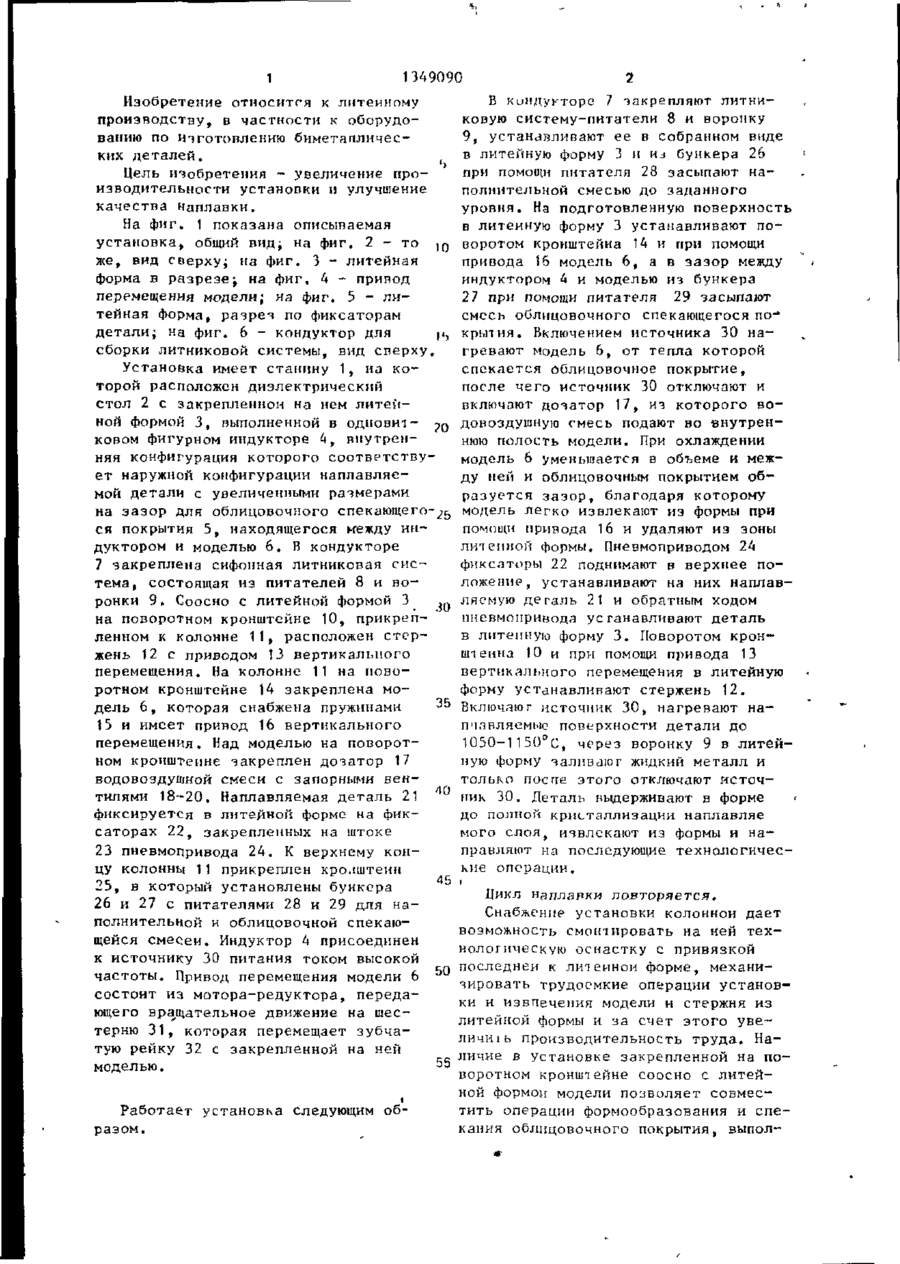

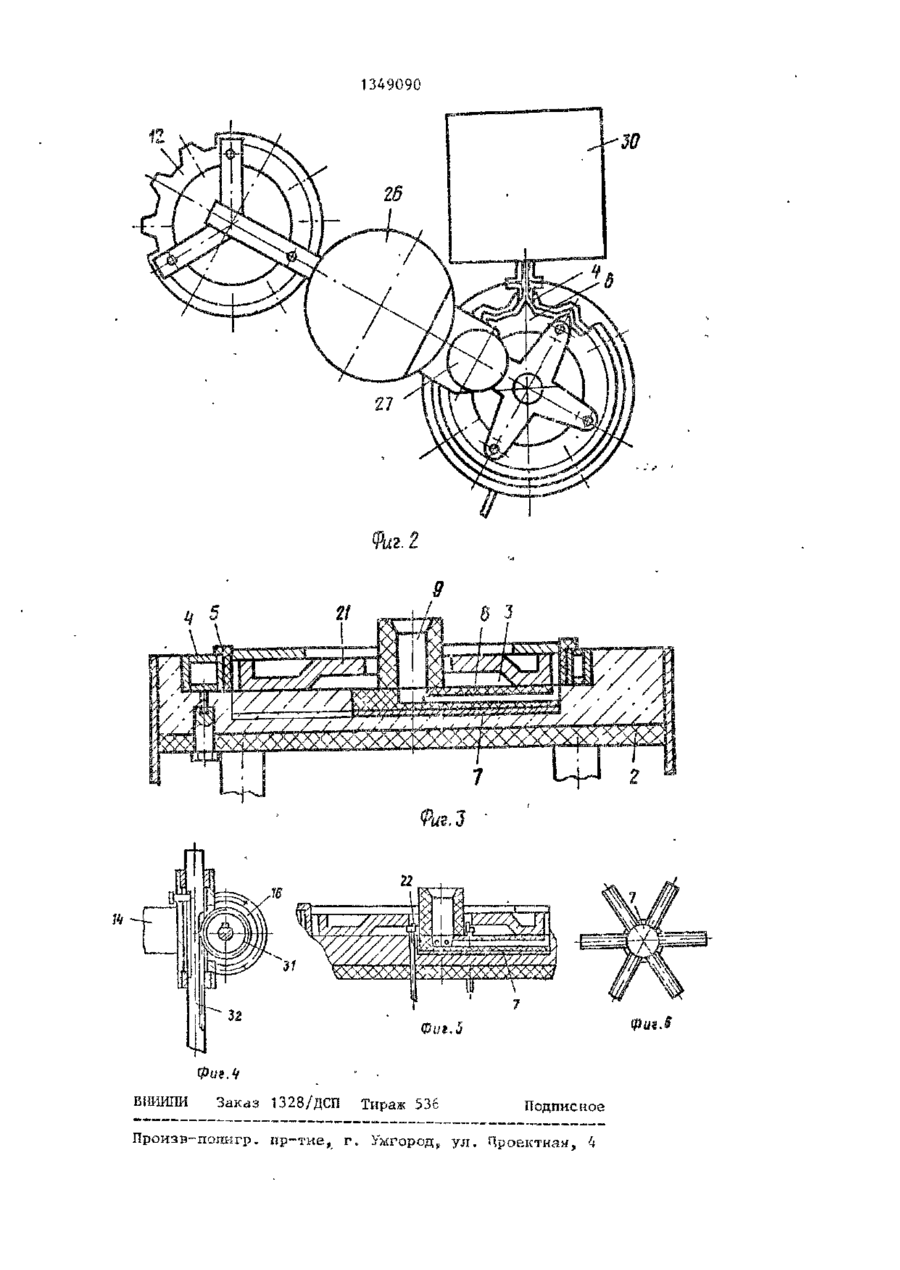

Изобретение относится к изготовлению многослойных и восстановлению изношенных деталей. Целью изобретения является увеличение производительности и улучшение качества на плавки. Установка содержит размещенную на станине литейную форму 3, пневмопривод 24 вертикального перемещения детали и поворотные кронштейны 10,14 и дополнительно снабжена водоохлаждземой подпружиненной металлической моделью 6, закрепленной соосно с формой на поворотном кронштейне 14, с приводом 16 вертикального перемещения. Бункера 26,27 с питателями 28,29 для наполнительной и спекающейся смесей установлены в кронштейне, закрепленном в верхней части колонны. Литейная форма 3 с сифонной литниковой системой выполнена в индукторе 4. Элементы литниковой системы выполнены отдельными стержнями, размещенными в кондукторе 7, 2 з.п. ф-лы, 6 ил. 1 1349090 Изобретение относитгя к литейному производству, в частности к оборудованию по Изготовлению биметаплических деталей. Цель изобретения - увеличение производительности установки и улучшение качества наплавки. На фиг. 1 показана описываемая установка, общий вид; на фиг. 2 - то JQ же, вид сверху; на фиг. 3 - литейная форма в разрезе; на фиг, 4 - привод перемещения модели; на фиг. 5 - литейная форма, разрез по фиксаторам детали; на фиг. 6 - кондуктор для сборки литниковой системы, вид сверху Установка имеет станину 1, на которой расположен диэлектрический стол 2 с закрепленной на нем литейной фОрМОЙ 3, ВЫПОЛНеННОЙ В ОДІЮВИ1- ?0 ковом фигурном индукторе 4, внутренняя конфигурация которого соответствует наружной конфигурации наплавляемой детали с увеличенными размерами на зазор для облицовочного спекающего-^ ся покрытия 5, находящегося между индуктором и моделью 6. В кондукторе 7 закреплена сифонная литниковая система, состоящая из питателей 8 и воронки 9. Соосно с литейной формой 3 на поворотном кронштейне 10, прикрепленном к колонне 11, расположен стержень 12 с приводом 13 вертикального перемещения. На колонне 11 на поворотном кронштейне 14 закреплена модель 6, которая снабжена пружинами 15 и имеет привод 16 вертикального перемещения. Над моделью на поворотном кронштейне закреплен дозатор 17 водовоздушной смеси с запорными вентилями 18-20. Наплавляемая деталь 21 фиксируется в лнтеЯной форме на фиксаторах 22f закрепленных на штоке 23 пневмопривода 24. К верхнему концу колонны 11 прикреплен кролштенн 25, в который установлены бункера 26 и 27 с питателями 28 и 29 для наполнительной и облицовочной спекающейся смесей. Индуктор 4 присоединен к источнику 30 питания током высокой частоты. Привод перемещения модели 6 50 состоит из мотора-редуктора, передающего вращательное движение на шестерню 31, которая перемещает зубчатую рейку 32 с закрепленной на ней 55 моделью. Работает установка следующим образом. В кимдукторе 7 закрепляют литниковую систему-питатели 8 и воронку 9, устанавливают ее в собранном виде в литейную форму 3 и из бункера 26 при помощи питателя 28 засыпают наполнительной смесью до заданного уровня. На подготовленную поверхность в литейную форму 3 устанавливают поворотом кронштейна 14 и при помощи привода 15 модель 6, а в зазор между индуктором 4 и моделью из бункера 21 при помощи питателя 29 засыпают смесь облицовочного спекающегося по-* крыт ия. Включением источника 30 нагревают модель 6, от тепла которой спекается облицовочное покрытие, после чего источник 30 отключают и включают дозатор 17, из которого водовоздушную смесь подают во внутреннюю полость модели. При охлаждении модель 6 уменьшается в объеме и между ней и облицовочным покрытием образуется зазор, благодаря которому модель легко извлекают из формы при помощи привода 16 и удаляют из зоны ли-! е ш ю й формы. Пневмоприводом 24 фиксаторы 22 поднимают в верхнее положение , устанавливают на них наплавляемую деталь 21 и обратным ходом пневмопривода ус ганавливают деталь в литейную форму 3. Поворотом кронштейна 10 и при помощи привода 13 вертикального перемещения в литейную форму устанавливают стержень 12. Включают источник 30, нагревают напчппляемые поверхности детали до 1050-1150 С, через воронку 9 в литейную форму заливают жидкий металл и только посгсе этого отключают источник 30. Деталь выдерживают в форме до полной кристаллизации наплавляє мого слоя, извлекают из формы и направляют на последующие технологические операции. і Цикл наплавки повторяется. Снабжение установки колонной дает возможность смоніировать на ней технологическую оснастку с привязкой последней к литейной форме, механизировать трудоемкие операции установки и извлечения модели и стержня из литейной формы и за счет этого увелнчиіь производительность труда. Наличие в установке закрепленной на поворотном кронштейне соосно с литейной формой модели позволяет совместить операции формообразования и спекания облицовочного покрытия, выпол З Ш9090 нить их непосредственно в литейной форме с использованием тепла модели, нагреваемой токами высокой частоты, и за счет этого увеличить производительность установки. Наличие стержня на поворотном кронштейне дает возможность механизировать операцию установки стержня в форму. Наличие дозатора водовоздушной смеси, закрепленного на поворотном кронштейне, позволяет в 2-3 раза ускорить операцию охлаждения модели и обеспечивает ее извлечение из формы без разрушения облицовочного слоя на рабочей поверхности индуктора. Сифонная литниковая система в литейной форме обеспечивает смыв жидким металлом защитного шлака с наплавляемой поверхности, улучшает свариваемость и уменьшает в 2-3 раза брак деталей по несвариваемости и шлаковым включениям. Выполнение формы в одновитковом фигурном индукторе, внутренняя конфигурация которого соответствует наружной конфигурации наплавляемой деталиt позволяет совместить операции нагрева наплавляемых поверхностей и заливку металла в литейную форму, что дает возможность в 1,21,5 раза увеличить производительность процесса и уменьшить брак деталей по свариваемости основного и наплавляемого слоев. ф о р м у л а Ю 15 2о 25 и з о б р е т е н и я 1. Установка для наплавки деталей жидким метаплом, преимущественно типа звездочек, содержащая основание, станину, литейную форму с литниковой системой, нагреватель, приводы перемещения и поворотные кронштейны, о т л и ч а ю щ а я с я тем, что, с целью увеличения производительности и улучшения качества наплавки, она снабжена смонтированной на основании колонной, моделью, стержнем, расположенным над моделью, дозатором водовоздушной смеси и размещенными над последним бункерами с питателями, при этом эти узлы и элементы закреплены на поворотных кронштейнах, а последние - на колонне, нагреватель выполнен в виде одновиткового фасонного индуктора со слоем облицовочного покрытия на рабочей поверхности и образует литейную форму, а литниковая система выполнена сифонной. 2. Установка по п. I, о т л и ч а ю щ а я с я тем, что модель закреплена на поворотном кронштейне с 30 помощью пружин. 3 . Установка ч а ю щ а я с я по п . 1, о т л и т е м , что л и т н и к о в а я система выполнена в виде разъемных стержней, размещенных в кондукторе. 1349090 .5 ВИИИПИ Заказ 1328/ДСП Тираж 536 Подписное Произв-поякгр. ир-тие, г. УжгородР ул. Проектная, 4
