Установка безперервної відгонки дизельного пального з кубових залишків переробки газового конденсату

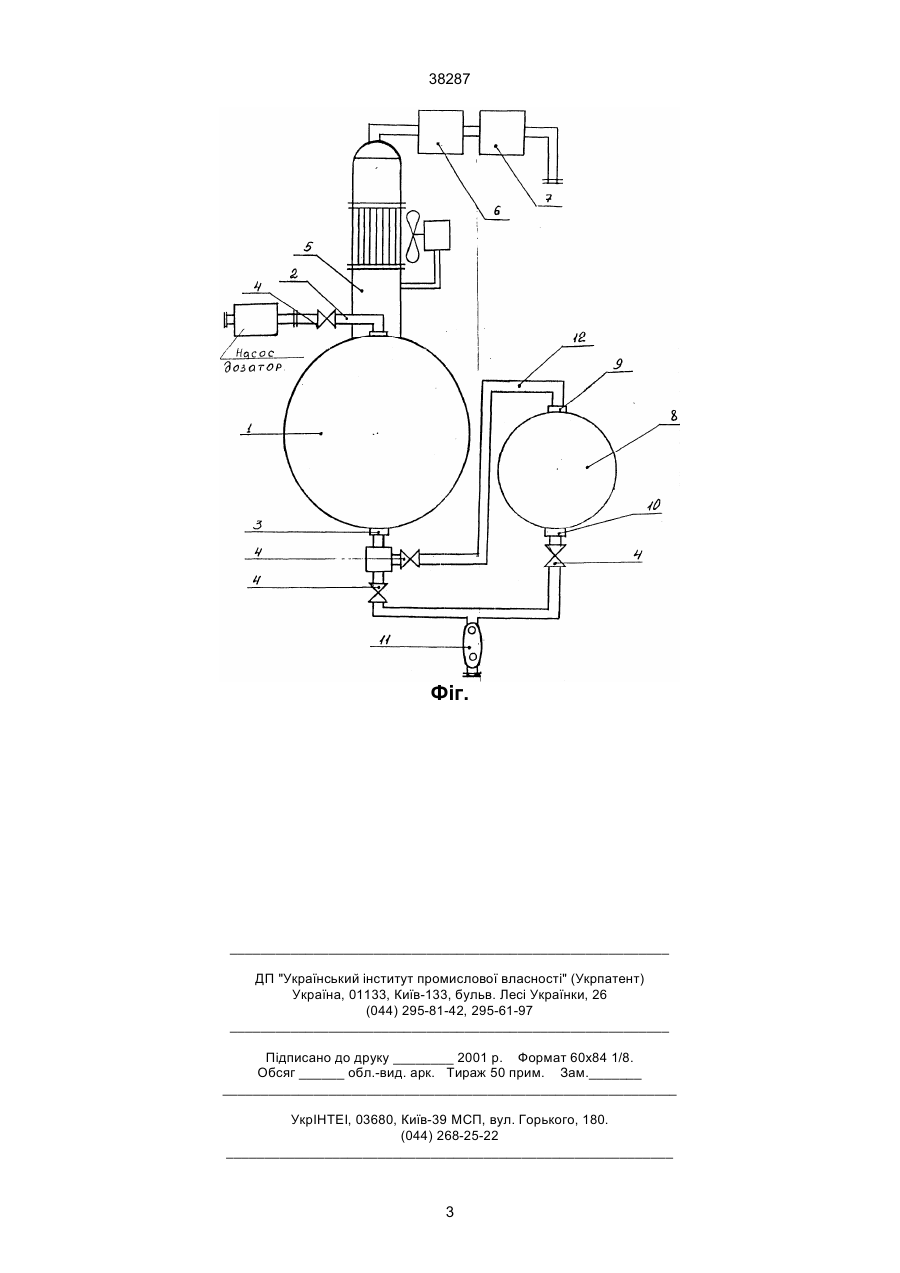

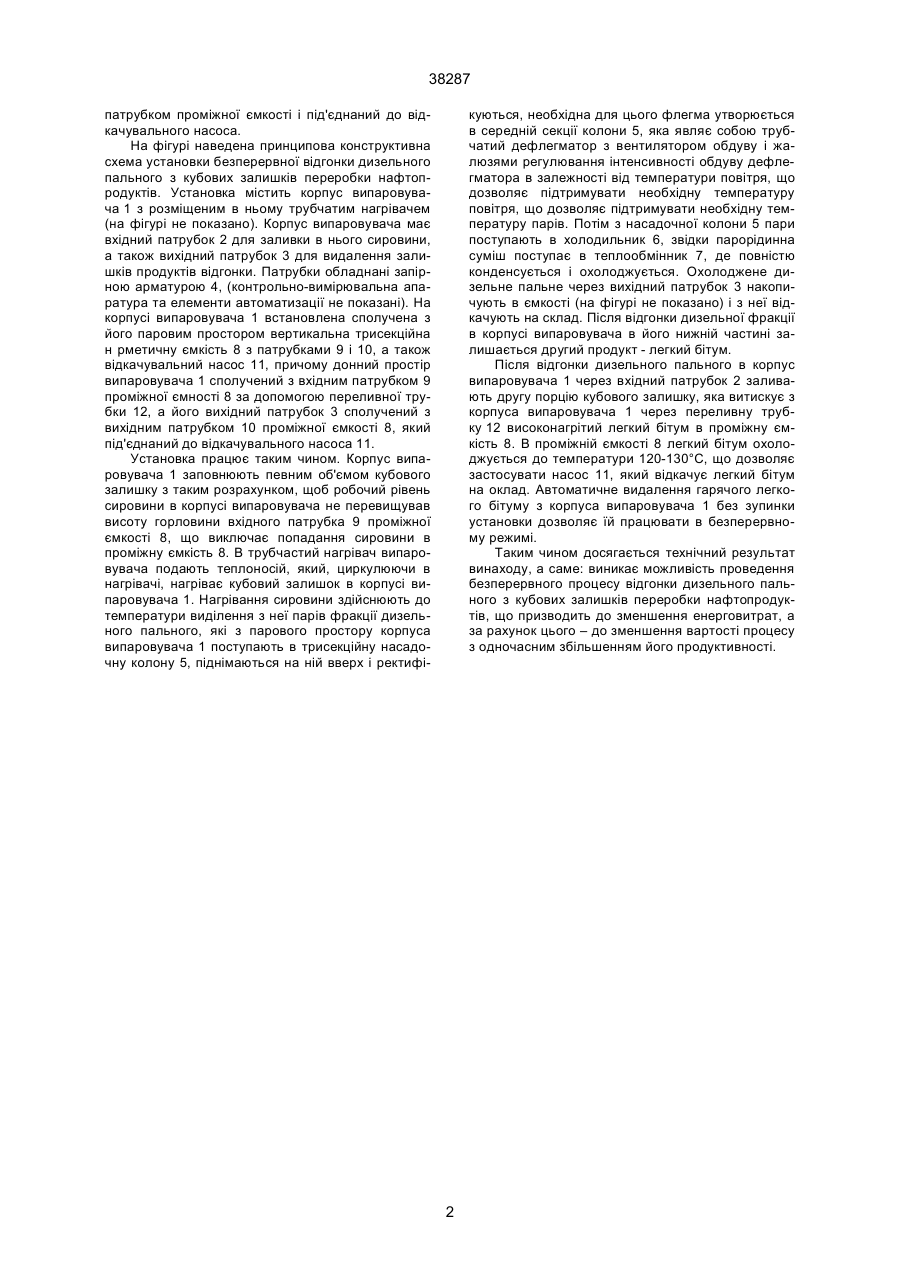

Установка безперервної відгонки дизельного пального з кубових залишків переробки газового конденсату, що включає циліндричний герметичний корпус випаровувача, встановлений горизонтально, з розташованим в його нижній частині трубчастим нагрівачем, з вхідним і вихідним патруб 38287 патрубком проміжної ємкості і під'єднаний до відкачувального насоса. На фігурі наведена принципова конструктивна схема установки безперервної відгонки дизельного пального з кубових залишків переробки нафтопродуктів. Установка містить корпус випаровувача 1 з розміщеним в ньому трубчатим нагрівачем (на фігурі не показано). Корпус випаровувача має вхідний патрубок 2 для заливки в нього сировини, а також вихідний патрубок 3 для видалення залишків продуктів відгонки. Патрубки обладнані запірною арматурою 4, (контрольно-вимірювальна апаратура та елементи автоматизації не показані). На корпусі випаровувача 1 встановлена сполучена з його паровим простором вертикальна трисекційна н рметичну ємкість 8 з патрубками 9 і 10, а також відкачувальний насос 11, причому донний простір випаровувача 1 сполучений з вхідним патрубком 9 проміжної ємності 8 за допомогою переливної трубки 12, а його вихідний патрубок 3 сполучений з вихідним патрубком 10 проміжної ємкості 8, який під'єднаний до відкачувального насоса 11. Установка працює таким чином. Корпус випаровувача 1 заповнюють певним об'ємом кубового залишку з таким розрахунком, щоб робочий рівень сировини в корпусі випаровувача не перевищував висоту горловини вхідного патрубка 9 проміжної ємкості 8, що виключає попадання сировини в проміжну ємкість 8. В трубчастий нагрівач випаровувача подають теплоносій, який, циркулюючи в нагрівачі, нагріває кубовий залишок в корпусі випаровувача 1. Нагрівання сировини здійснюють до температури виділення з неї парів фракції дизельного пального, які з парового простору корпуса випаровувача 1 поступають в трисекційну насадочну колону 5, піднімаються на ній вверх і ректифі куються, необхідна для цього флегма утворюється в середній секції колони 5, яка являє собою трубчатий дефлегматор з вентилятором обдуву і жалюзями регулювання інтенсивності обдуву дефлегматора в залежності від температури повітря, що дозволяє підтримувати необхідну температуру повітря, що дозволяє підтримувати необхідну температуру парів. Потім з насадочної колони 5 пари поступають в холодильник 6, звідки парорідинна суміш поступає в теплообмінник 7, де повністю конденсується і охолоджується. Охолоджене дизельне пальне через вихідний патрубок 3 накопичують в ємкості (на фігурі не показано) і з неї відкачують на склад. Після відгонки дизельної фракції в корпусі випаровувача в його нижній частині залишається другий продукт - легкий бітум. Після відгонки дизельного пального в корпус випаровувача 1 через вхідний патрубок 2 заливають другу порцію кубового залишку, яка витискує з корпуса випаровувача 1 через переливну трубку 12 високонагрітий легкий бітум в проміжну ємкість 8. В проміжній ємкості 8 легкий бітум охолоджується до температури 120-130°С, що дозволяє застосувати насос 11, який відкачує легкий бітум на оклад. Автоматичне видалення гарячого легкого бітуму з корпуса випаровувача 1 без зупинки установки дозволяє їй працювати в безперервному режимі. Таким чином досягається технічний результат винаходу, а саме: виникає можливість проведення безперервного процесу відгонки дизельного пального з кубових залишків переробки нафтопродуктів, що призводить до зменшення енерговитрат, а за рахунок цього – до зменшення вартості процесу з одночасним збільшенням його продуктивності. 2 38287 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
