Установка для переробки суміші нафтових відходів

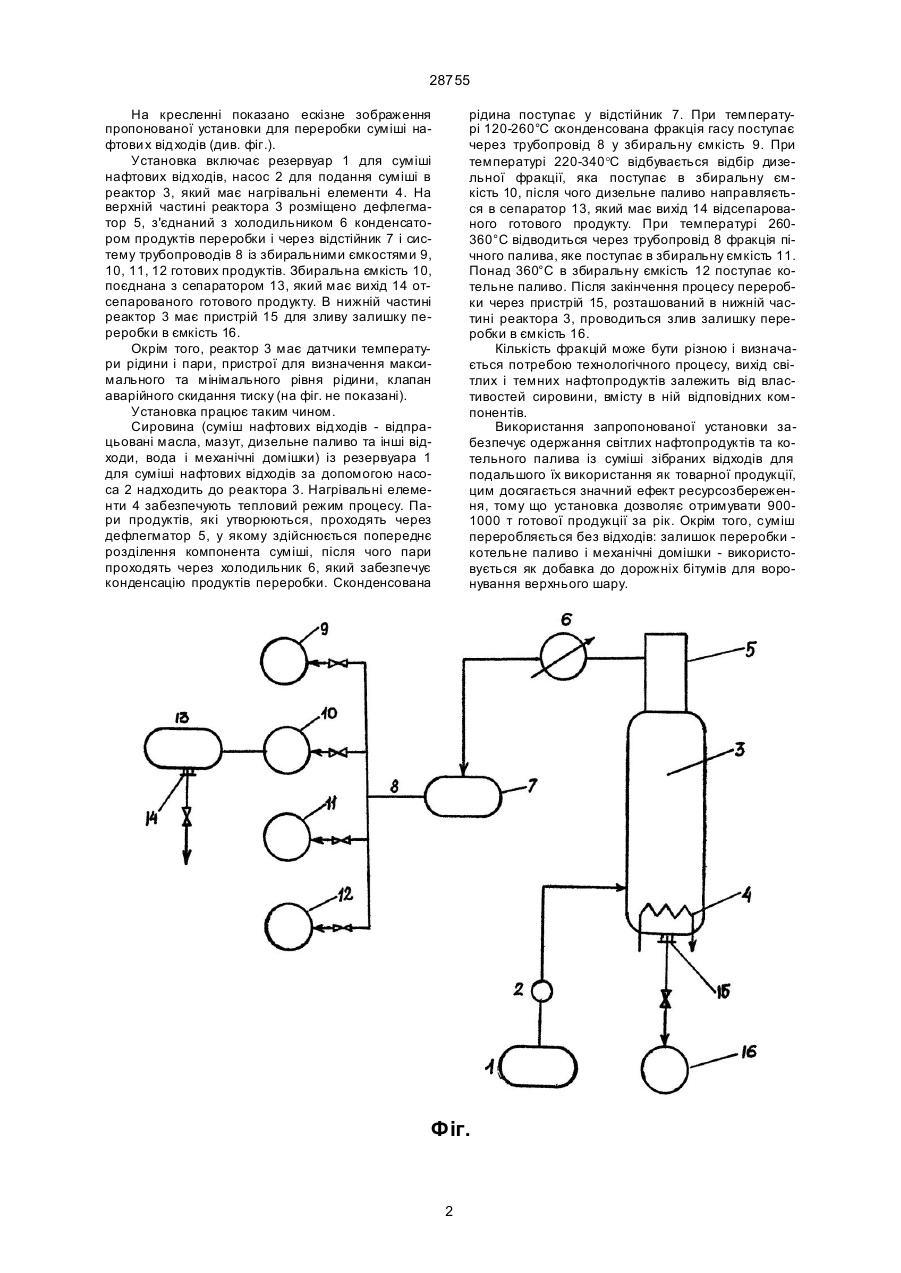

Установка для переробки суміші нафтових відходів, що включає резервуар для суміші нафтових відходів, насос, реактор з нагрівальними еле 28755 На кресленні показано ескізне зображення пропонованої установки для переробки суміші нафтови х відходів (див. фіг.). Установка включає резервуар 1 для суміші нафтових відходів, насос 2 для подання суміші в реактор 3, який має нагрівальні елементи 4. На верхній частині реактора 3 розміщено дефлегматор 5, з'єднаний з холодильником 6 конденсатором продуктів переробки і через відстійник 7 і систему трубопроводів 8 із збиральними ємкостями 9, 10, 11, 12 готових продуктів. Збиральна ємкість 10, поєднана з сепаратором 13, який має вихід 14 отсепарованого готового продукту. В нижній частині реактор 3 має пристрій 15 для зливу залишку переробки в ємкість 16. Окрім того, реактор 3 має датчики температури рідини і пари, пристрої для визначення максимального та мінімального рівня рідини, клапан аварійного скидання тиску (на фіг. не показані). Установка працює таким чином. Сировина (суміш нафтових відходів - відпрацьовані масла, мазут, дизельне паливо та інші відходи, вода і механічні домішки) із резервуара 1 для суміші нафтових відходів за допомогою насоса 2 надходить до реактора 3. Нагрівальні елементи 4 забезпечують тепловий режим процесу. Пари продуктів, які утворюються, проходять через дефлегматор 5, у якому здійснюється попереднє розділення компонента суміші, після чого пари проходять через холодильник 6, який забезпечує конденсацію продуктів переробки. Сконденсована рідина поступає у відстійник 7. При температурі 120-260°С сконденсована фракція гасу поступає через трубопровід 8 у збиральну ємкість 9. При температурі 220-340°С відбувається відбір дизельної фракції, яка поступає в збиральну ємкість 10, після чого дизельне паливо направляється в сепаратор 13, який має вихід 14 відсепарованого готового продукту. При температурі 260360°С відводиться через трубопровід 8 фракція пічного палива, яке поступає в збиральну ємкість 11. Понад 360°С в збиральну ємкість 12 поступає котельне паливо. Після закінчення процесу переробки через пристрій 15, розташований в нижній частині реактора 3, проводиться злив залишку переробки в ємкість 16. Кількість фракцій може бути різною і визначається потребою технологічного процесу, вихід світлих і темних нафтопродуктів залежить від властивостей сировини, вмісту в ній відповідних компонентів. Використання запропонованої установки забезпечує одержання світлих нафтопродуктів та котельного палива із суміші зібраних відходів для подальшого їх використання як товарної продукції, цим досягається значний ефект ресурсозбереження, тому що установка дозволяє отримувати 9001000 т готової продукції за рік. Окрім того, суміш переробляється без відходів: залишок переробки котельне паливо і механічні домішки - використовується як добавка до дорожніх бітумів для воронування верхнього шару. Фіг. 2 28755 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
