Побутова сушарка

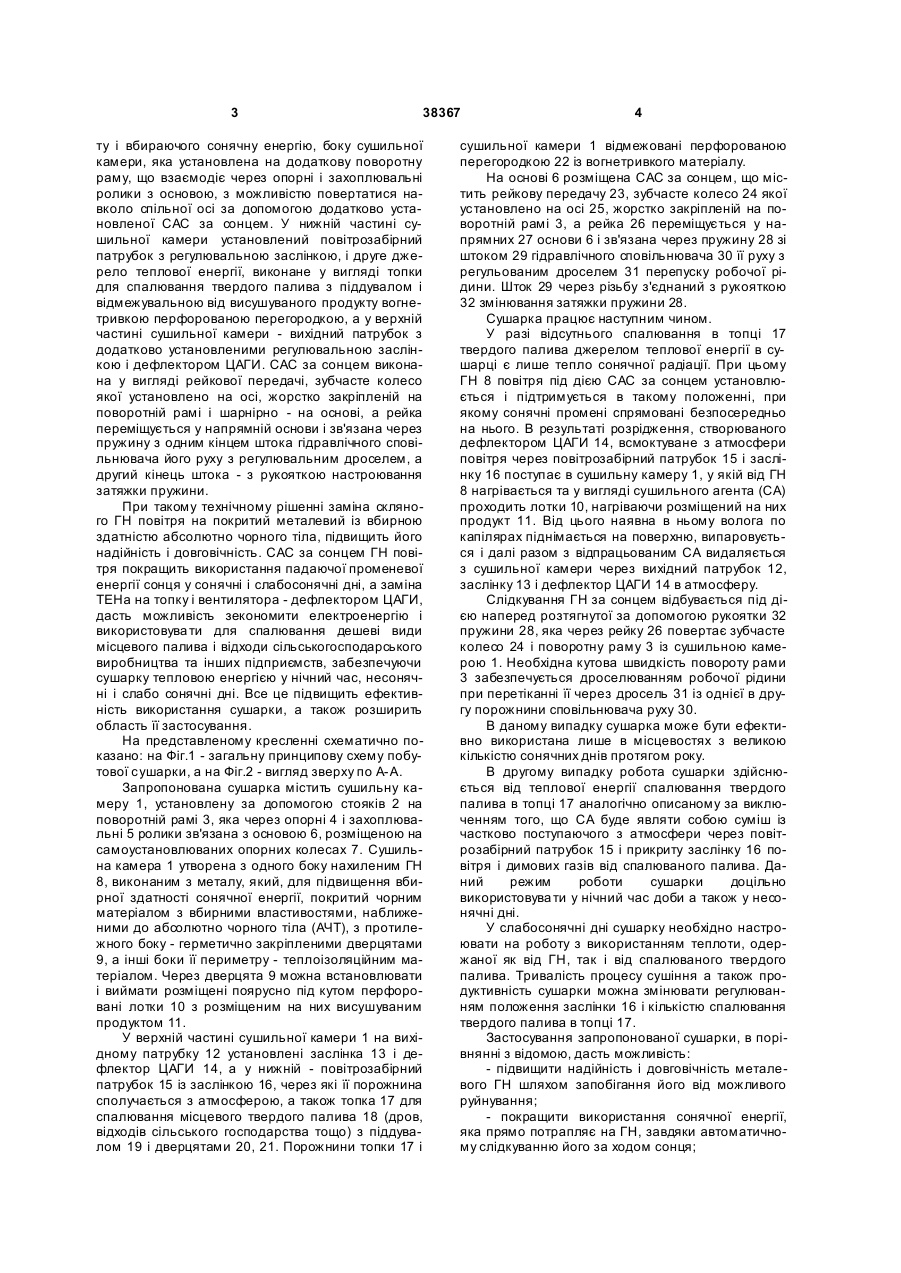

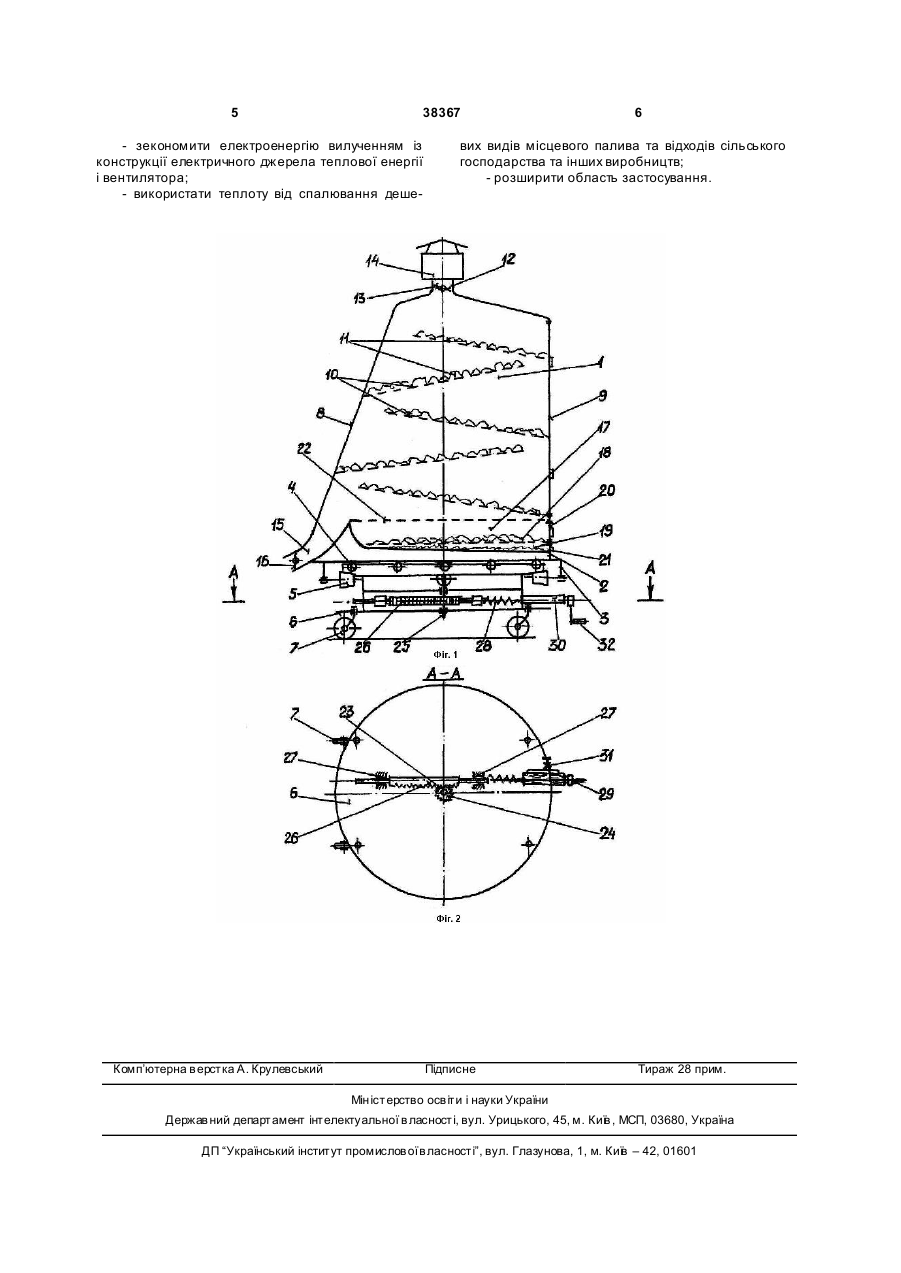

1. Побутова сушарка, переважно для сільськогосподарських продуктів, що містить основу на опорних колесах, джерела теплової енергії, сушильну камеру з повітрозабірним патрубком із регулювальною заслінкою і вихідним патрубком, яка відрізняє ться тим, що одним із джерел теплової енергії є геліонагрівач, виконаний у вигляді принаймні одного нахиленого до горизонту і поглинаючого сонячну енергію боку сушильної камери, яка установлена на додаткову поворотну раму, U 2 (19) 1 3 38367 ту і вбираючого сонячну енергію, боку сушильної камери, яка установлена на додаткову поворотну раму, що взаємодіє через опорні і захоплювальні ролики з основою, з можливістю повертатися навколо спільної осі за допомогою додатково установленої САС за сонцем. У нижній частині сушильної камери установлений повітрозабірний патрубок з регулювальною заслінкою, і друге джерело теплової енергії, виконане у вигляді топки для спалювання твердого палива з піддувалом і відмежувальною від висушуваного продукту вогнетривкою перфорованою перегородкою, а у верхній частині сушильної камери - вихідний патрубок з додатково установленими регулювальною заслінкою і дефлектором ЦАГИ. САС за сонцем виконана у вигляді рейкової передачі, зубчасте колесо якої установлено на осі, жорстко закріпленій на поворотній рамі і шарнірно - на основі, а рейка переміщується у напрямній основи і зв'язана через пружину з одним кінцем штока гідравлічного сповільнювача його руху з регулювальним дроселем, а другий кінець штока - з рукояткою настроювання затяжки пружини. При такому технічному рішенні заміна скляного ГН повітря на покритий металевий із вбирною здатністю абсолютно чорного тіла, підвищить його надійність і довговічність. САС за сонцем ГН повітря покращить використання падаючої променевої енергії сонця у сонячні і слабосонячні дні, а заміна ТЕНа на топку і вентилятора - дефлектором ЦАГИ, дасть можливість зекономити електроенергію і використовува ти для спалювання дешеві види місцевого палива і відходи сільськогосподарського виробництва та інших підприємств, забезпечуючи сушарку тепловою енергією у нічний час, несонячні і слабо сонячні дні. Все це підвищить ефективність використання сушарки, а також розширить область її застосування. На представленому кресленні схематично показано: на Фіг.1 - загальну принципову схему побутової сушарки, а на Фіг.2 - вигляд зверху по А-А. Запропонована сушарка містить сушильну камеру 1, установлену за допомогою стояків 2 на поворотній рамі 3, яка через опорні 4 і захоплювальні 5 ролики зв'язана з основою 6, розміщеною на самоустановлюваних опорних колесах 7. Сушильна камера 1 утворена з одного боку нахиленим ГН 8, виконаним з металу, який, для підвищення вбирної здатності сонячної енергії, покритий чорним матеріалом з вбирними властивостями, наближеними до абсолютно чорного тіла (АЧТ), з протилежного боку - герметично закріпленими дверцятами 9, а інші боки її периметру - теплоізоляційним матеріалом. Через дверцята 9 можна встановлювати і виймати розміщені поярусно під кутом перфоровані лотки 10 з розміщеним на них висушуваним продуктом 11. У верхній частині сушильної камери 1 на вихідному патрубку 12 установлені заслінка 13 і дефлектор ЦАГИ 14, а у нижній - повітрозабірний патрубок 15 із заслінкою 16, через які її порожнина сполучається з атмосферою, а також топка 17 для спалювання місцевого твердого палива 18 (дров, відходів сільського господарства тощо) з піддувалом 19 і дверцятами 20, 21. Порожнини топки 17 і 4 сушильної камери 1 відмежовані перфорованою перегородкою 22 із вогнетривкого матеріалу. На основі 6 розміщена САС за сонцем, що містить рейкову передачу 23, зубчасте колесо 24 якої установлено на осі 25, жорстко закріпленій на поворотній рамі 3, а рейка 26 переміщується у напрямних 27 основи 6 і зв'язана через пружину 28 зі штоком 29 гідравлічного сповільнювача 30 її руху з регульованим дроселем 31 перепуску робочої рідини. Шток 29 через різьбу з'єднаний з рукояткою 32 змінювання затяжки пружини 28. Сушарка працює наступним чином. У разі відсутнього спалювання в топці 17 твердого палива джерелом теплової енергії в сушарці є лише тепло сонячної радіації. При цьому ГН 8 повітря під дією САС за сонцем установлюється і підтримується в такому положенні, при якому сонячні промені спрямовані безпосередньо на нього. В результаті розрідження, створюваного дефлектором ЦАГИ 14, всмоктуване з атмосфери повітря через повітрозабірний патрубок 15 і заслінку 16 поступає в сушильну камеру 1, у якій від ГН 8 нагрівається та у вигляді сушильного агента (СА) проходить лотки 10, нагріваючи розміщений на них продукт 11. Від цього наявна в ньому волога по капілярах піднімається на поверхню, випаровується і далі разом з відпрацьованим СА видаляється з сушильної камери через вихідний патрубок 12, заслінку 13 і дефлектор ЦАГИ 14 в атмосферу. Слідкування ГН за сонцем відбувається під дією наперед розтягнутої за допомогою рукоятки 32 пружини 28, яка через рейку 26 повертає зубчасте колесо 24 і поворотну раму 3 із сушильною камерою 1. Необхідна кутова швидкість повороту рами 3 забезпечується дроселюванням робочої рідини при перетіканні її через дросель 31 із однієї в другу порожнини сповільнювача руху 30. В даному випадку сушарка може бути ефективно використана лише в місцевостях з великою кількістю сонячних днів протягом року. В другому випадку робота сушарки здійснюється від теплової енергії спалювання твердого палива в топці 17 аналогічно описаному за виключенням того, що СА буде являти собою суміш із частково поступаючого з атмосфери через повітрозабірний патрубок 15 і прикриту заслінку 16 повітря і димових газів від спалюваного палива. Даний режим роботи сушарки доцільно використовува ти у нічний час доби а також у несонячні дні. У слабосонячні дні сушарку необхідно настроювати на роботу з використанням теплоти, одержаної як від ГН, так і від спалюваного твердого палива. Тривалість процесу сушіння а також продуктивність сушарки можна змінювати регулюванням положення заслінки 16 і кількістю спалювання твердого палива в топці 17. Застосування запропонованої сушарки, в порівнянні з відомою, дасть можливість: - підвищити надійність і довговічність металевого ГН шляхом запобігання його від можливого руйнування; - покращити використання сонячної енергії, яка прямо потрапляє на ГН, завдяки автоматичному слідкуванню його за ходом сонця; 5 38367 - зекономити електроенергію вилученням із конструкції електричного джерела теплової енергії і вентилятора; - використати теплоту від спалювання деше Комп’ютерна в ерстка А. Крулевський 6 вих видів місцевого палива та відходів сільського господарства та інших виробництв; - розширити область застосування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
