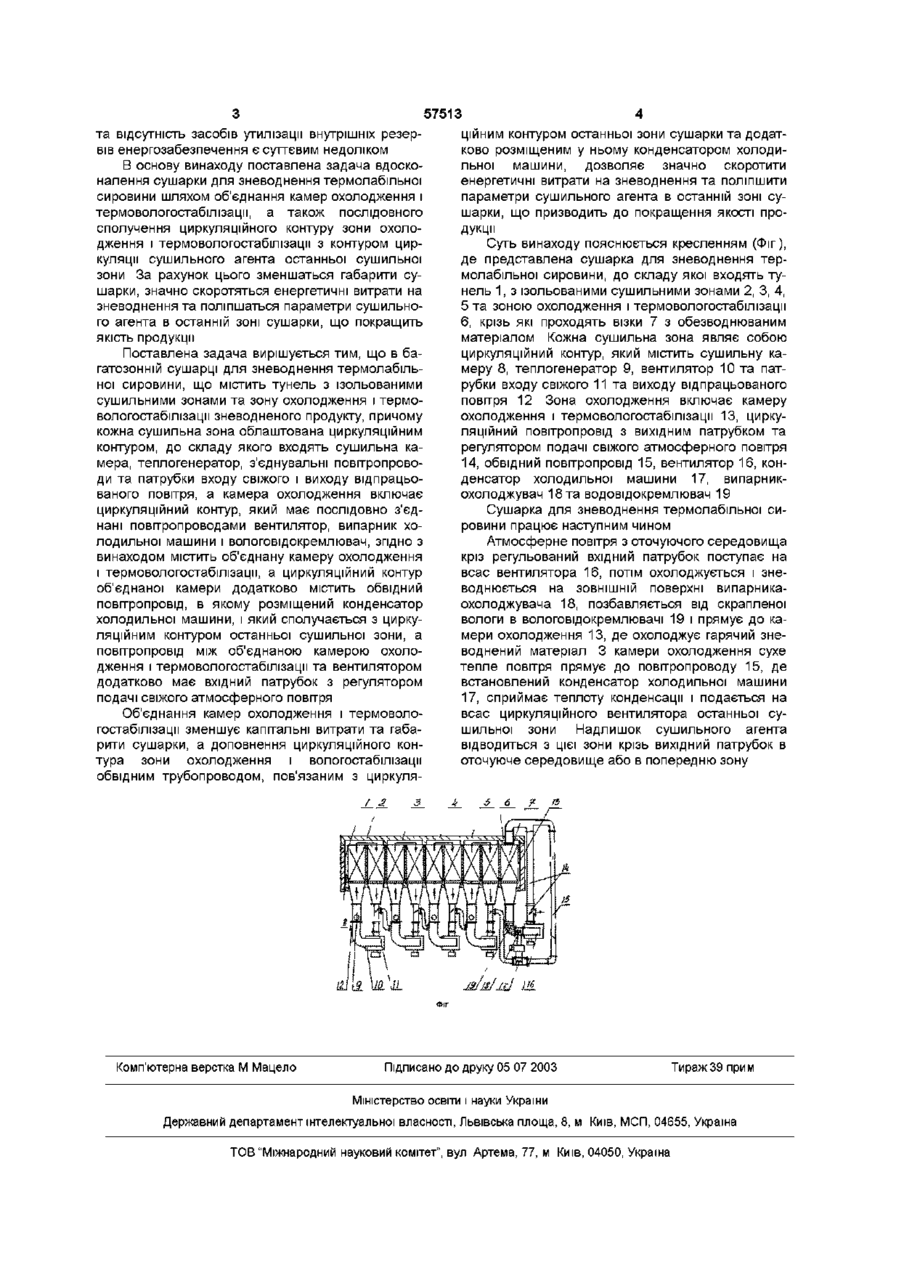

Сушарка для зневоднення термолабільної сировини

Сушарка для зневоднення термолабільної сировини, яка містить тунель з ізольованими сушильними зонами та окремі камери охолодження і термовологостабілізацм, при цьому кожна сушильна зона обладнана циркуляційним контуром, який містить сушильну камеру, вентилятор, теплогенератор, з'єднувальні повітропроводи і патрубки Організація додаткової зони охолодження та впровадження камери термовологостабілізацм сприяли покращенню якості продукції та підвищенню продуктивності обладнання, але привели до додаткових енергетичних і капітальних втрат, пов'язаних із застосуванням штучного холоду та наявністю власного циркуляційного контуру теплоносія в камері охолодження Ці негативні наслідки СО Ю Ю та відсутність засобів утилізації внутрішніх резервів енергозабезпечення є суттєвим недоліком В основу винаходу поставлена задача вдосконалення сушарки для зневоднення термолабільної сировини шляхом об'єднання камер охолодження і термовологостабілізацм, а також послідовного сполучення циркуляційного контуру зони охолодження і термовологостабілізацм з контуром циркуляції сушильного агента останньої сушильної зони За рахунок цього зменшаться габарити сушарки, значно скоротяться енергетичні витрати на зневоднення та поліпшаться параметри сушильного агента в останній зоні сушарки, що покращить якість продукції Поставлена задача вирішується тим, що в багатозонній сушарці для зневоднення термолабільної сировини, що містить тунель з ізольованими сушильними зонами та зону охолодження і термовологостабілізацм зневодненого продукту, причому кожна сушильна зона облаштована циркуляційним контуром, до складу якого входять сушильна камера, теплогенератор, з'єднувальні повітропроводи та патрубки входу свіжого і виходу відпрацьованого повітря, а камера охолодження включає циркуляційний контур, який має послідовно з'єднані повітропроводами вентилятор, випарник холодильної машини і вологовідокремлювач, згідно з винаходом містить об'єднану камеру охолодження і термовологостабілізацм, а циркуляційний контур об'єднаної камери додатково містить обвідний повітропровід, в якому розміщений конденсатор холодильної машини, і який сполучається з циркуляційним контуром останньої сушильної зони, а повітропровід між об'єднаною камерою охолодження і термовологостабілізацм та вентилятором додатково має вхідний патрубок з регулятором подачі свіжого атмосферного повітря Об'єднання камер охолодження і термовологостабілізацм зменшує капітальні витрати та габарити сушарки, а доповнення циркуляційного контура зони охолодження і вологостабілізацм обвідним трубопроводом, пов'язаним з циркуля Комп'ютерна верстка М Мацело 57513 ційним контуром останньої зони сушарки та додатково розміщеним у ньому конденсатором холодильної машини, дозволяє значно скоротити енергетичні витрати на зневоднення та поліпшити параметри сушильного агента в останній зоні сушарки, що призводить до покращення якості продукції Суть винаходу пояснюється кресленням (Фіг), де представлена сушарка для зневоднення термолабільної сировини, до складу якої входять тунель 1, з ізольованими сушильними зонами 2, 3, 4, 5 та зоною охолодження і термовологостабілізацм 6, крізь які проходять візки 7 з обезводнюваним матеріалом Кожна сушильна зона являє собою циркуляційний контур, який містить сушильну камеру 8, теплогенератор 9, вентилятор 10 та патрубки входу свіжого 11 та виходу відпрацьованого повітря 12 Зона охолодження включає камеру охолодження і термовологостабілізацм 13, циркуляційний повітропровід з вихідним патрубком та регулятором подачі свіжого атмосферного повітря 14, обвідний повітропровід 15, вентилятор 16, конденсатор холодильної машини 17, випарникохолоджувач 18 та водовідокремлювач 19 Сушарка для зневоднення термолабільної сировини працює наступним чином Атмосферне повітря з оточуючого середовища кріз регульований вхідний патрубок поступає на всас вентилятора 16, потім охолоджується і зневоднюється на ЗОВНІШНІЙ поверхні випарникаохолоджувача 18, позбавляється від скрапленої вологи в вологовідокремлювачі 19 і прямує до камери охолодження 13, де охолоджує гарячий зневоднений матеріал 3 камери охолодження сухе тепле повітря прямує до повітропроводу 15, де встановлений конденсатор холодильної машини 17, сприймає теплоту конденсації і подається на всас циркуляційного вентилятора останньої сушильної зони Надлишок сушильного агента відводиться з цієї зони крізь вихідний патрубок в оточуюче середовище або в попередню зону Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
