Пристрій для формування ознак розпізнавання образів

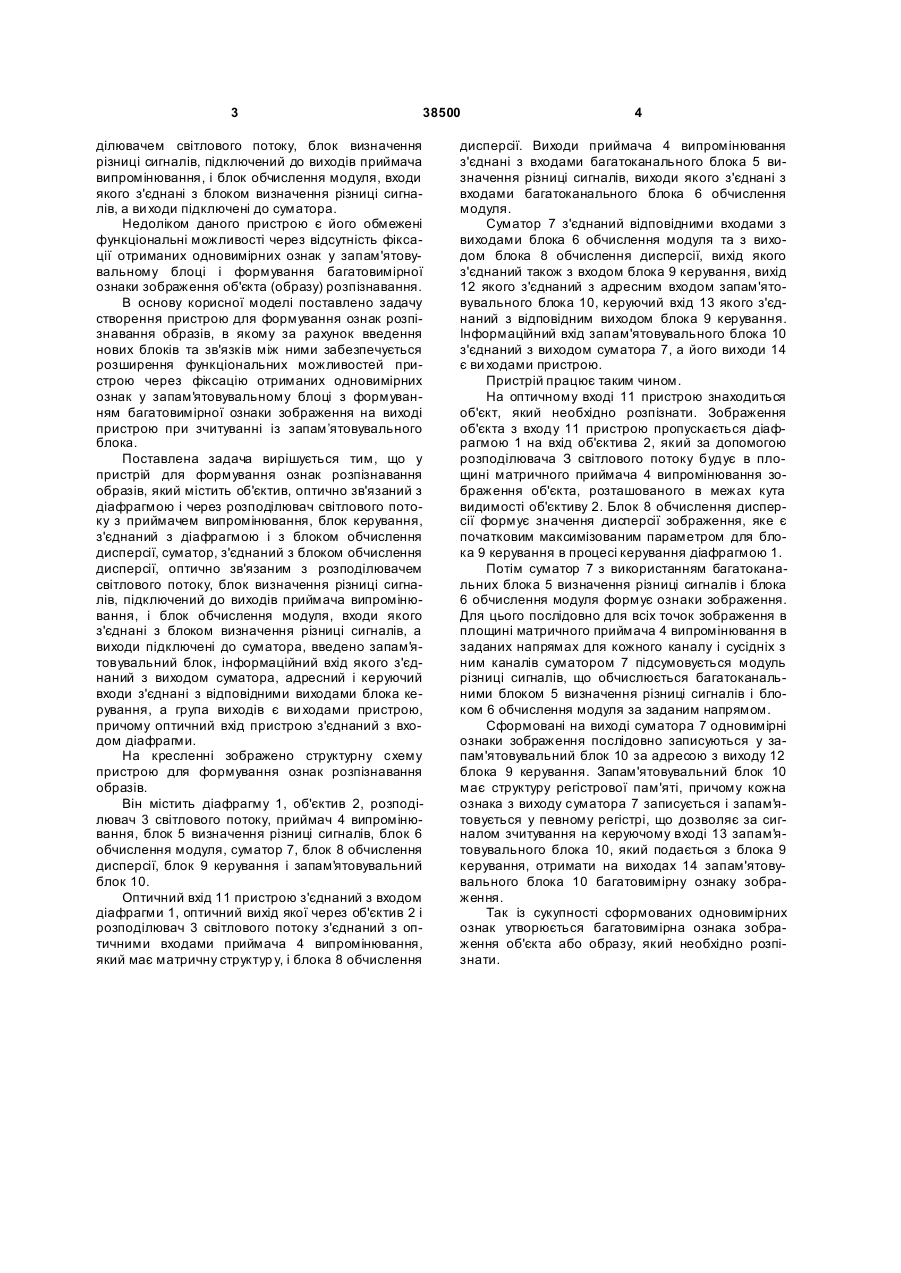

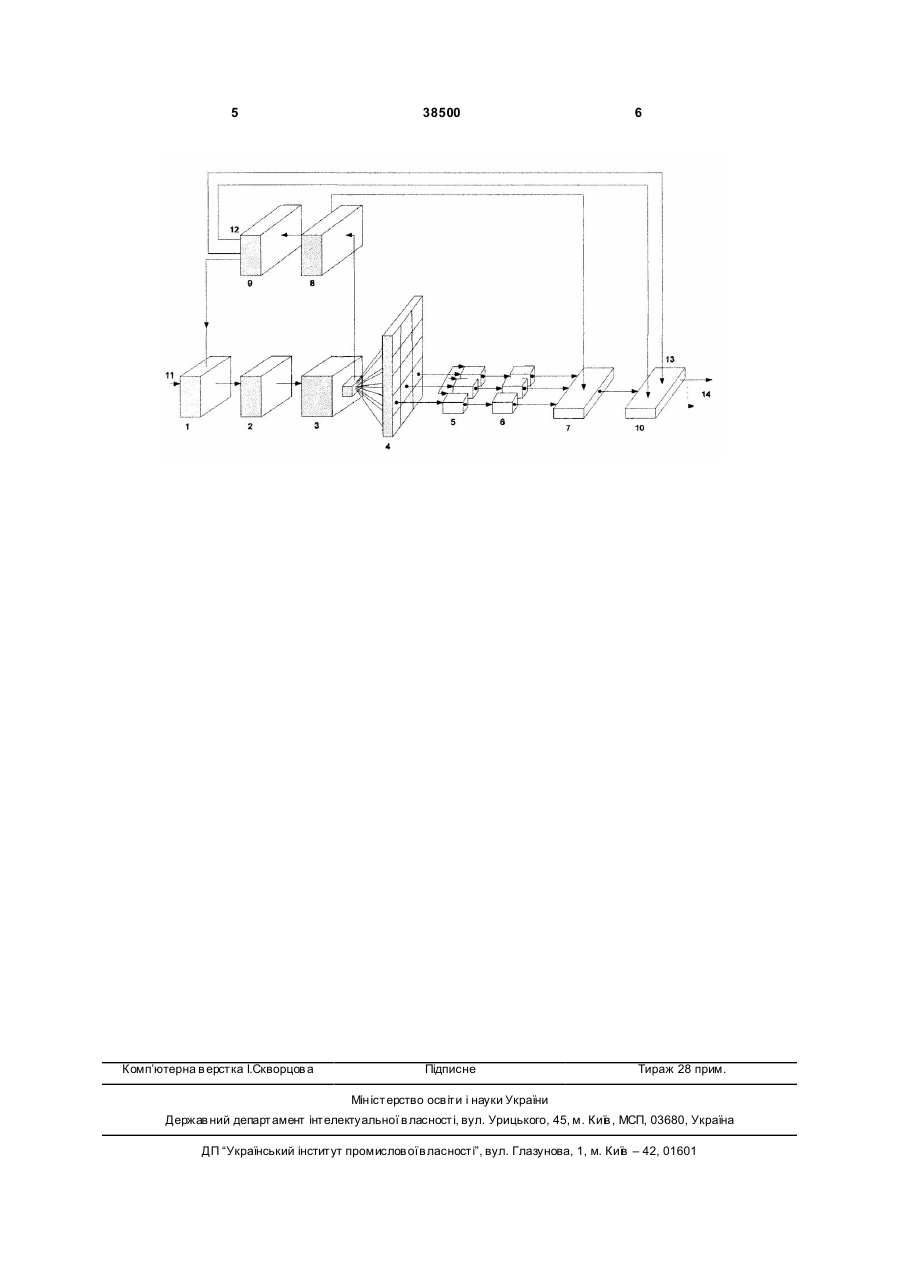

Пристрій для формування ознак розпізнавання образів, який містить об'єктив, оптично зв'язаний з діафрагмою і через розподільник світлового потоку з приймачем випромінювання, блок керу 3 38500 ділювачем світлового потоку, блок визначення різниці сигналів, підключений до виходів приймача випромінювання, і блок обчислення модуля, входи якого з'єднані з блоком визначення різниці сигналів, а ви ходи підключені до суматора. Недоліком даного пристрою є його обмежені функціональні можливості через відсутність фіксації отриманих одновимірних ознак у запам'ятовувальному блоці і формування багатовимірної ознаки зображення об'єкта (образу) розпізнавання. В основу корисної моделі поставлено задачу створення пристрою для формування ознак розпізнавання образів, в якому за рахунок введення нових блоків та зв'язків між ними забезпечується розширення функціональних можливостей пристрою через фіксацію отриманих одновимірних ознак у запам'ятовувальному блоці з формуванням багатовимірної ознаки зображення на виході пристрою при зчитуванні із запам’ятовувального блока. Поставлена задача вирішується тим, що у пристрій для формування ознак розпізнавання образів, який містить об'єктив, оптично зв'язаний з діафрагмою і через розподілювач світлового потоку з приймачем випромінювання, блок керування, з'єднаний з діафрагмою і з блоком обчислення дисперсії, суматор, з'єднаний з блоком обчислення дисперсії, оптично зв'язаним з розподілювачем світлового потоку, блок визначення різниці сигналів, підключений до виходів приймача випромінювання, і блок обчислення модуля, входи якого з'єднані з блоком визначення різниці сигналів, а виходи підключені до суматора, введено запам'я товувальний блок, інформаційний вхід якого з'єднаний з виходом суматора, адресний і керуючий входи з'єднані з відповідними виходами блока керування, а група виходів є ви ходами пристрою, причому оптичний вхід пристрою з'єднаний з входом діафрагми. На кресленні зображено структурну схему пристрою для формування ознак розпізнавання образів. Він містить діафрагму 1, об'єктив 2, розподілювач 3 світлового потоку, приймач 4 випромінювання, блок 5 визначення різниці сигналів, блок 6 обчислення модуля, суматор 7, блок 8 обчислення дисперсії, блок 9 керування і запам'ятовувальний блок 10. Оптичний вхід 11 пристрою з'єднаний з входом діафрагми 1, оптичний вихід якої через об'єктив 2 і розподілювач 3 світлового потоку з'єднаний з оптичними входами приймача 4 випромінювання, який має матричну структур у, і блока 8 обчислення 4 дисперсії. Виходи приймача 4 випромінювання з'єднані з входами багатоканального блока 5 визначення різниці сигналів, виходи якого з'єднані з входами багатоканального блока 6 обчислення модуля. Суматор 7 з'єднаний відповідними входами з виходами блока 6 обчислення модуля та з виходом блока 8 обчислення дисперсії, вихід якого з'єднаний також з входом блока 9 керування, вихід 12 якого з'єднаний з адресним входом запам'ятовувального блока 10, керуючий вхід 13 якого з'єднаний з відповідним виходом блока 9 керування. Інформаційний вхід запам'ятовувального блока 10 з'єднаний з виходом суматора 7, а його виходи 14 є ви ходами пристрою. Пристрій працює таким чином. На оптичному вході 11 пристрою знаходиться об'єкт, який необхідно розпізнати. Зображення об'єкта з входу 11 пристрою пропускається діафрагмою 1 на вхід об'єктива 2, який за допомогою розподілювача З світлового потоку будує в площині матричного приймача 4 випромінювання зображення об'єкта, розташованого в межах кута видимості об'єктиву 2. Блок 8 обчислення дисперсії формує значення дисперсії зображення, яке є початковим максимізованим параметром для блока 9 керування в процесі керування діафрагмою 1. Потім суматор 7 з використанням багатоканальних блока 5 визначення різниці сигналів і блока 6 обчислення модуля формує ознаки зображення. Для цього послідовно для всіх точок зображення в площині матричного приймача 4 випромінювання в заданих напрямах для кожного каналу і сусідніх з ним каналів суматором 7 підсумовується модуль різниці сигналів, що обчислюється багатоканальними блоком 5 визначення різниці сигналів і блоком 6 обчислення модуля за заданим напрямом. Сформовані на виході суматора 7 одновимірні ознаки зображення послідовно записуються у запам'ятовувальний блок 10 за адресою з виходу 12 блока 9 керування. Запам'ятовувальний блок 10 має структуру регістрової пам'яті, причому кожна ознака з виходу суматора 7 записується і запам'я товується у певному регістрі, що дозволяє за сигналом зчитування на керуючому вході 13 запам'я товувального блока 10, який подається з блока 9 керування, отримати на виходах 14 запам'ятовувального блока 10 багатовимірну ознаку зображення. Так із сукупності сформованих одновимірних ознак утворюється багатовимірна ознака зображення об'єкта або образу, який необхідно розпізнати. 5 Комп’ютерна в ерстка І.Скворцов а 38500 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
