Головна передача моста транспортного засобу
Формула / Реферат
1. Головна передача моста транспортного засобу, що містить ведучу шестірню, установлену на підшипниках, змонтованих у стакані, установленому в корпусі, і ведену шестірню, закріплену на валу, установленому на підшипниках, яка відрізняється тим, що підшипники, на яких установлена ведуча шестірня і закріплена на валу ведена шестірня зафіксовані пружними компенсаторами і регулювальними елементами.
2. Головна передача моста транспортного засобу за п. 1, яка відрізняється тим, що пружні компенсатори виконані у вигляді хвилястих пружин.
Текст

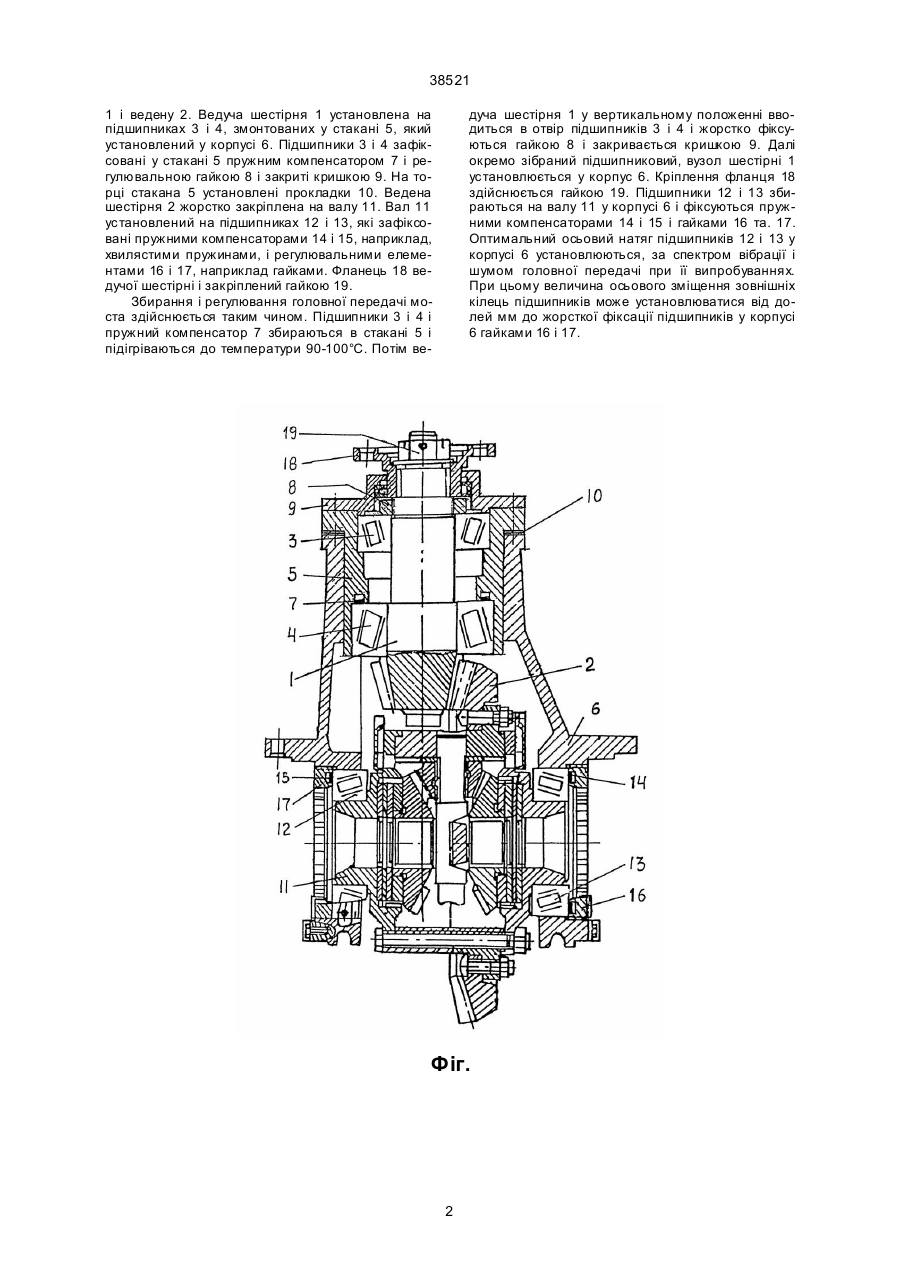

1. Головна передача моста транспортного засобу, що містить ведучу шестірню, установлену на підшипниках, змонтованих у стакані, установлено 38521 1 і ведену 2. Ведуча шестірня 1 установлена на підшипниках 3 і 4, змонтованих у стакані 5, який установлений у корпусі 6. Підшипники 3 і 4 зафіксовані у стакані 5 пружним компенсатором 7 і регулювальною гайкою 8 і закриті кришкою 9. На торці стакана 5 установлені прокладки 10. Ведена шестірня 2 жорстко закріплена на валу 11. Вал 11 установлений на підшипниках 12 і 13, які зафіксовані пружними компенсаторами 14 і 15, наприклад, хвилястими пружинами, і регулювальними елементами 16 і 17, наприклад гайками. Фланець 18 ведучої шестірні і закріплений гайкою 19. Збирання і регулювання головної передачі моста здійснюється таким чином. Підшипники 3 і 4 і пружний компенсатор 7 збираються в стакані 5 і підігріваються до температури 90-100°С. Потім ве дуча шестірня 1 у вертикальному положенні вводиться в отвір підшипників 3 і 4 і жорстко фіксуються гайкою 8 і закривається кришкою 9. Далі окремо зібраний підшипниковий, вузол шестірні 1 установлюється у корпус 6. Кріплення фланця 18 здійснюється гайкою 19. Підшипники 12 і 13 збираються на валу 11 у корпусі 6 і фіксуються пружними компенсаторами 14 і 15 і гайками 16 та. 17. Оптимальний осьовий натяг підшипників 12 і 13 у корпусі 6 установлюються, за спектром вібрації і шумом головної передачі при її випробуваннях. При цьому величина осьового зміщення зовнішніх кілець підшипників може установлюватися від долей мм до жорсткої фіксації підшипників у корпусі 6 гайками 16 і 17. Фіг. 2 38521 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B60K 17/26
Мітки: засобу, транспортного, головна, моста, передача
Код посилання
<a href="https://ua.patents.su/3-38521-golovna-peredacha-mosta-transportnogo-zasobu.html" target="_blank" rel="follow" title="База патентів України">Головна передача моста транспортного засобу</a>
