Протиугонний рейковий затискач

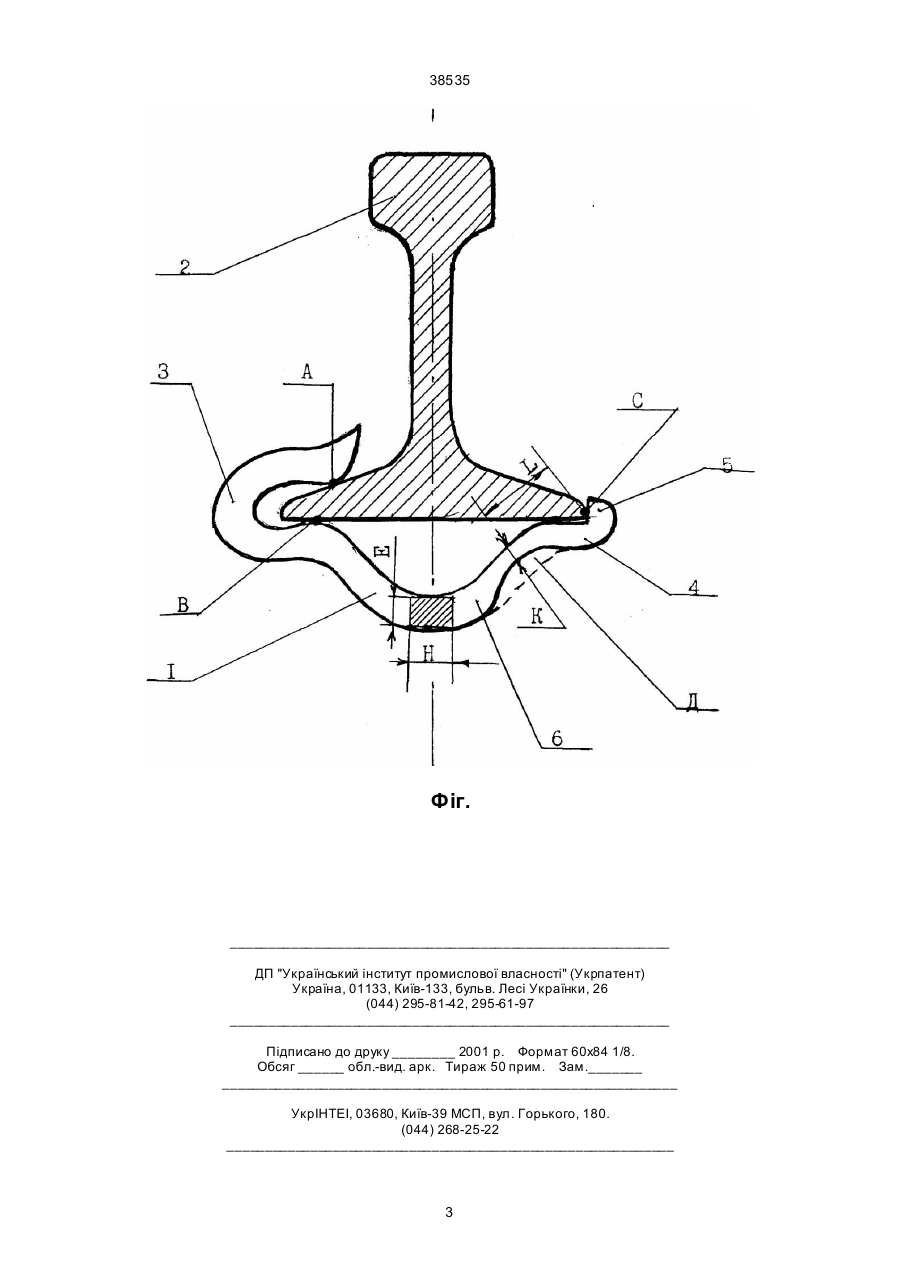

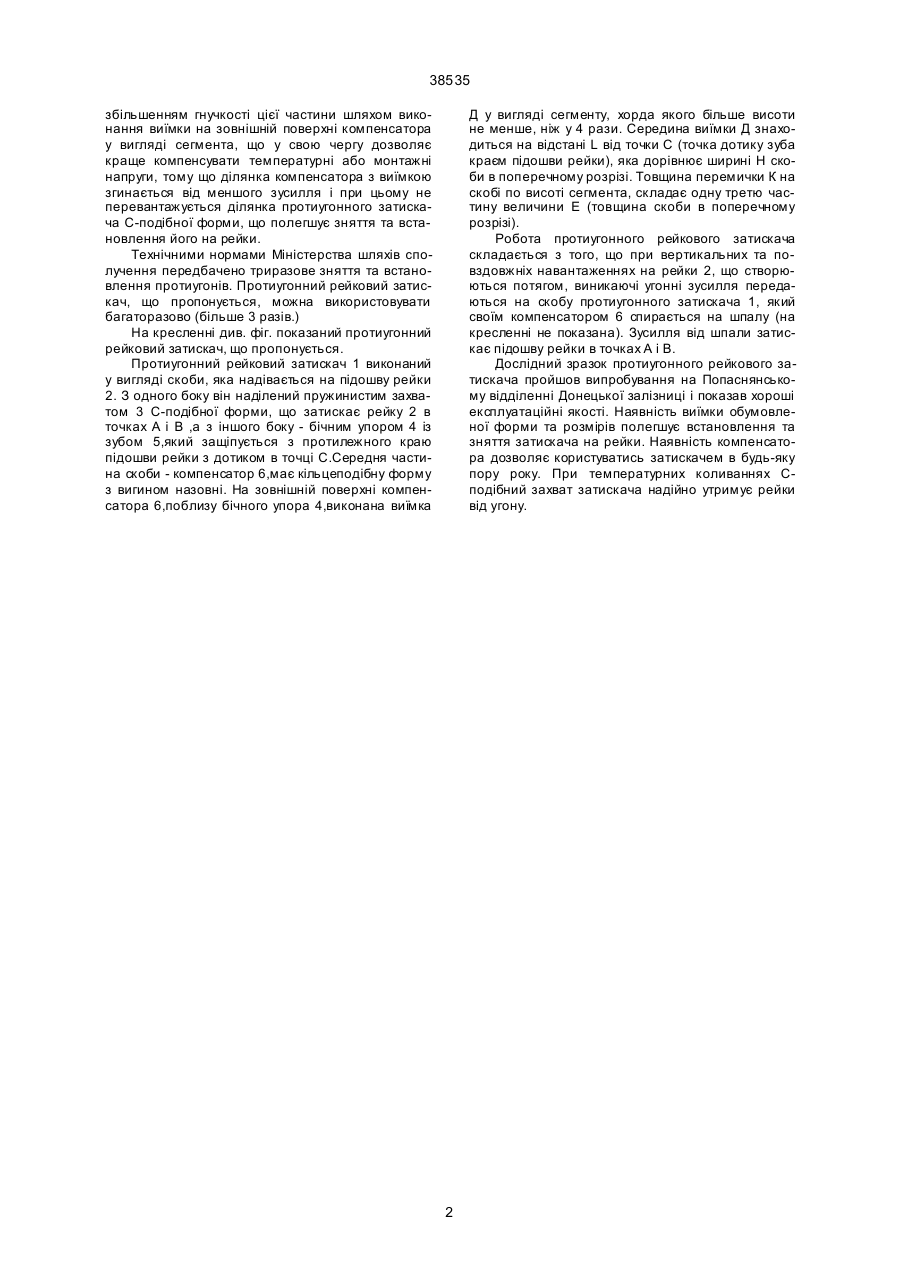

Протиугонний рейковий затискач, виконаний у вигляді скоби С-подібної форми, наділений з одного боку скобою С-подібної форми, а з іншого боку 38535 збільшенням гнучкості цієї частини шляхом виконання виїмки на зовнішній поверхні компенсатора у вигляді сегмента, що у свою чергу дозволяє краще компенсувати температурні або монтажні напруги, тому що ділянка компенсатора з виїмкою згинається від меншого зусилля і при цьому не перевантажується ділянка протиугонного затискача С-подібної форми, що полегшує зняття та встановлення його на рейки. Технічними нормами Міністерства шляхів сполучення передбачено триразове зняття та встановлення протиугонів. Протиугонний рейковий затискач, що пропонується, можна використовувати багаторазово (більше 3 разів.) На кресленні див. фіг. показаний протиугонний рейковий затискач, що пропонується. Протиугонний рейковий затискач 1 виконаний у вигляді скоби, яка надівається на підошву рейки 2. З одного боку він наділений пружинистим захватом 3 С-подібної форми, що затискає рейку 2 в точках А і В ,а з іншого боку - бічним упором 4 із зубом 5,який защіпується з протилежного краю підошви рейки з дотиком в точці С.Середня частина скоби - компенсатор 6,має кільцеподібну форму з вигином назовні. На зовнішній поверхні компенсатора 6,поблизу бічного упора 4,виконана виїмка Д у вигляді сегменту, хорда якого більше висоти не менше, ніж у 4 рази. Середина виїмки Д знаходиться на відстані L від точки С (точка дотику зуба краєм підошви рейки), яка дорівнює ширині Н скоби в поперечному розрізі. Товщина перемички К на скобі по висоті сегмента, складає одну третю частину величини Е (товщина скоби в поперечному розрізі). Робота протиугонного рейкового затискача складається з того, що при вертикальних та повздовжніх навантаженнях на рейки 2, що створюються потягом, виникаючі угонні зусилля передаються на скобу протиугонного затискача 1, який своїм компенсатором 6 спирається на шпалу (на кресленні не показана). Зусилля від шпали затискає підошву рейки в точках А і В. Дослідний зразок протиугонного рейкового затискача пройшов випробування на Попаснянському відділенні Донецької залізниці і показав хороші експлуатаційні якості. Наявність виїмки обумовленої форми та розмірів полегшує встановлення та зняття затискача на рейки. Наявність компенсатора дозволяє користуватись затискачем в будь-яку пору року. При температурних коливаннях Сподібний захват затискача надійно утримує рейки від угону. 2 38535 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
