Спосіб виготовлення складеного шківа клинопасової передачі
Номер патенту: 38537
Опубліковано: 15.03.2004
Автори: Сенько Анатолій Іванович, Бондаренко Григорій Павлович, Єранкін Олександр Никифорович
Формула / Реферат
Спосіб виготовлення складеного шківа клинопасової передачі, який включає окреме виготовлення профільної обичайки і шківа-маточини, який відрізняється тим, що профільну обичайку виготовляють з декількох частин, які з'єднують та фіксують на шківі-маточині.
Текст

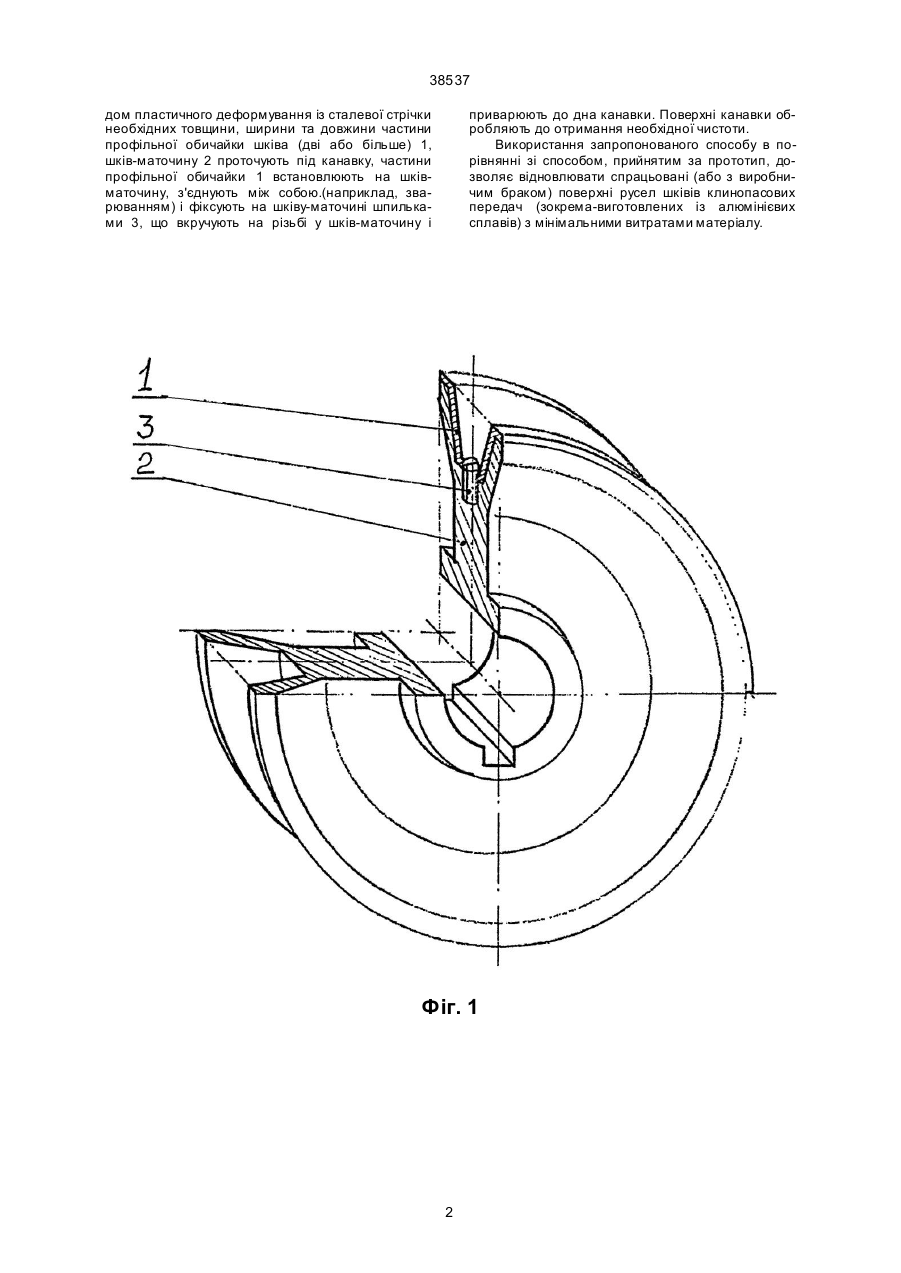

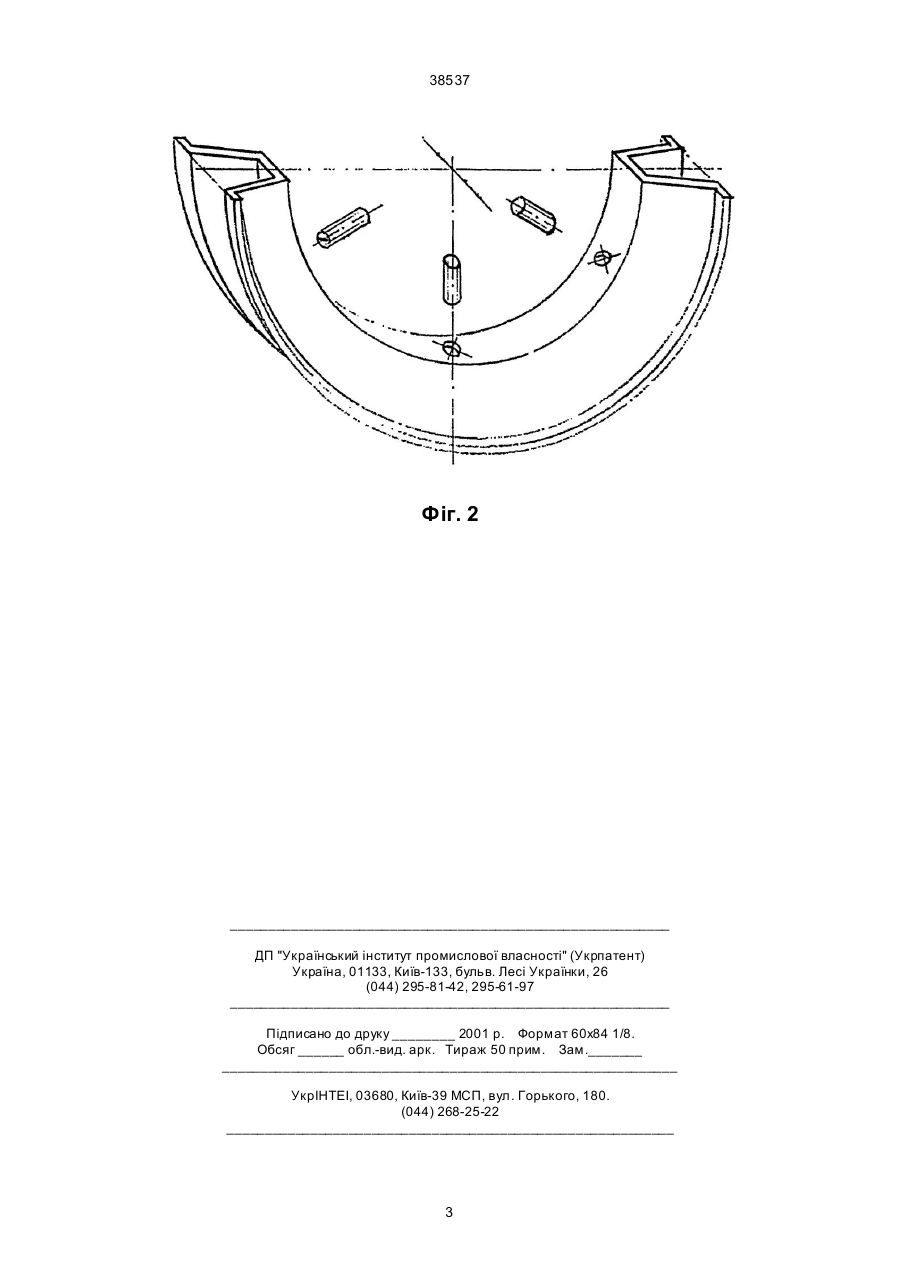

Спосіб виготовлення складеного шківа клинопасової передачі, який включає окреме виготовлення профільної обичайки і шківа-маточини, відрізняється тим, що профільна обичайка виготовляється з декількох частин, які з'єднують та фіксують на шківу-маточині. (19) (21) 2000074404 (22) 21.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Бондаренко Григорій Павлович, Єранкін Олександр Никифорович, Сенько Анатолій Іванович 38537 дом пластичного деформування із сталевої стрічки необхідних товщини, ширини та довжини частини профільної обичайки шківа (дві або більше) 1, шків-маточину 2 проточують під канавку, частини профільної обичайки 1 встановлюють на шківматочину, з'єднують між собою.(наприклад, зварюванням) і фіксують на шківу-маточині шпильками 3, що вкручують на різьбі у шків-маточину і приварюють до дна канавки. Поверхні канавки обробляють до отримання необхідної чистоти. Використання запропонованого способу в порівнянні зі способом, прийнятим за прототип, дозволяє відновлювати спрацьовані (або з виробничим браком) поверхні русел шківів клинопасових передач (зокрема-виготовлених із алюмінієвих сплавів) з мінімальними витратами матеріалу. Фіг. 1 2 38537 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for making a component pulley of a v-belt transmission
Автори англійськоюBondarenko Hryhorii Pavlovych, Yerankin Oleksandr Nykyforovych, Senko Anatolii Ivanovych
Назва патенту російськоюСпособ изготовления составного шкива клиноременной передачи
Автори російськоюБондаренко Григорий Павлович, Эранкин Александр Никифорович, Сенько Анатолий Иванович
МПК / Мітки
МПК: F16H 55/36
Мітки: шківа, складеного, передачі, клинопасової, виготовлення, спосіб
