Низькопрофільні гідроелектронні ваги

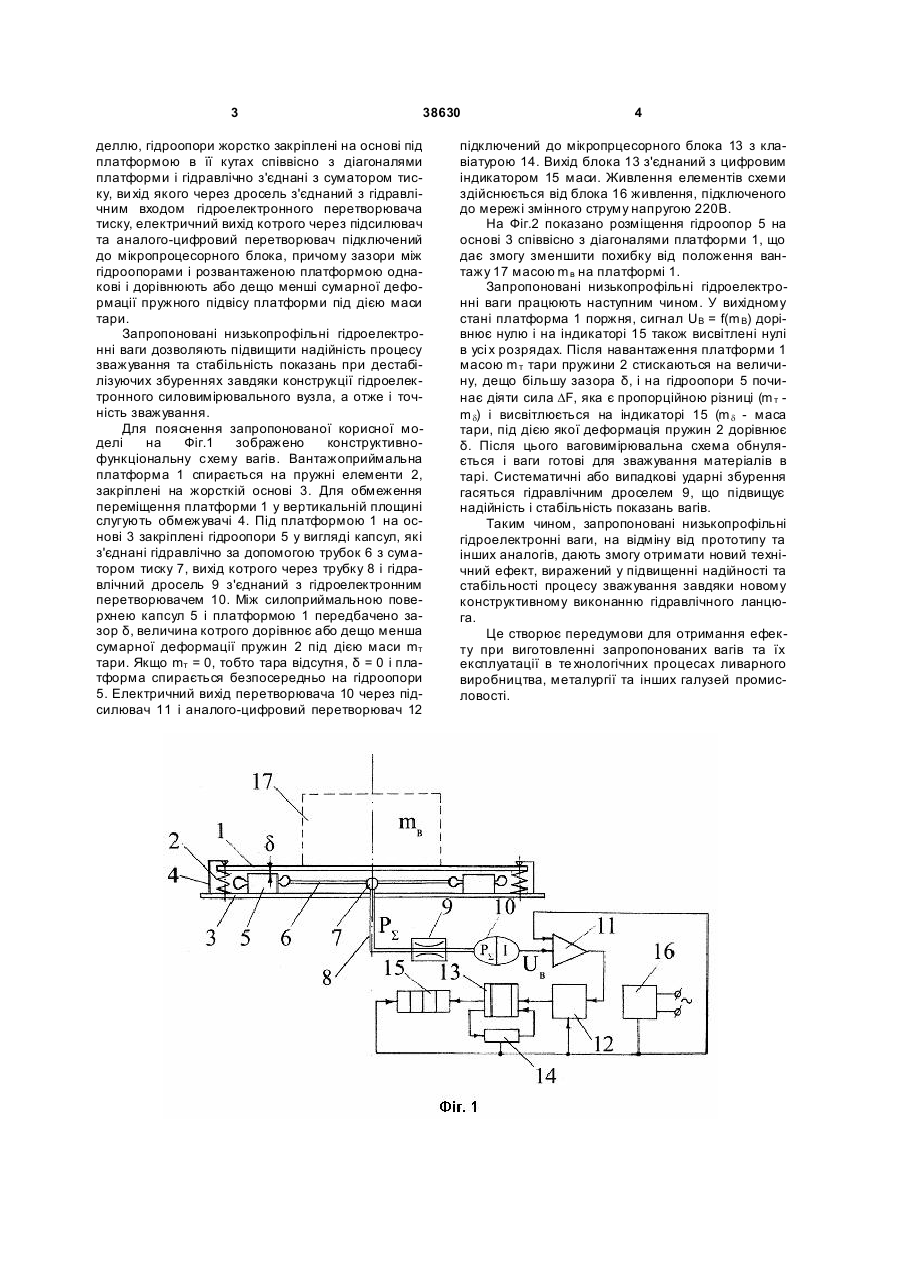

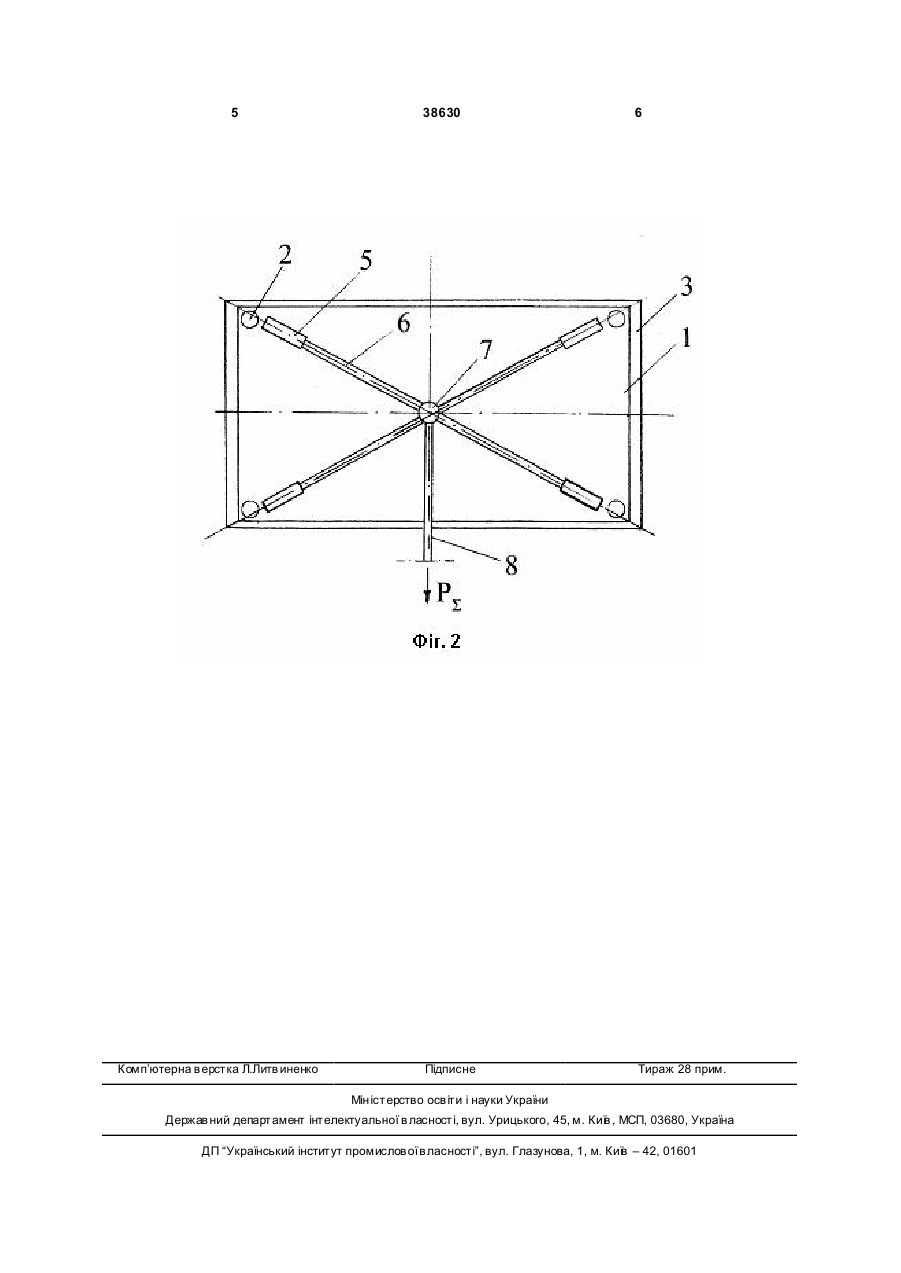

Низькопрофільні гідроелектронні ваги, до складу яких входять: жорстка основа; вантажоприймальна пружно підвішена платформа; гідроопори; суматор тиску; гідравлічний дросель; гідроелектронний перетворювач тиску в електричний сигнал, пропорційний масі вантажу на платформі; 3 38630 деллю, гідроопори жорстко закріплені на основі під платформою в її кутах співвісно з діагоналями платформи і гідравлічно з'єднані з суматором тиску, ви хід якого через дросель з'єднаний з гідравлічним входом гідроелектронного перетворювача тиску, електричний вихід котрого через підсилювач та аналого-цифровий перетворювач підключений до мікропроцесорного блока, причому зазори між гідроопорами і розвантаженою платформою однакові і дорівнюють або дещо менші сумарної деформації пружного підвісу платформи під дією маси тари. Запропоновані низькопрофільні гідроелектронні ваги дозволяють підвищити надійність процесу зважування та стабільність показань при дестабілізуючих збуреннях завдяки конструкції гідроелектронного силовимірювального вузла, а отже і точність зважування. Для пояснення запропонованої корисної моделі на Фіг.1 зображено конструктивнофункціональну схему вагів. Вантажоприймальна платформа 1 спирається на пружні елементи 2, закріплені на жорсткій основі 3. Для обмеження переміщення платформи 1 у вертикальній площині слугують обмежувачі 4. Під платформою 1 на основі 3 закріплені гідроопори 5 у вигляді капсул, які з'єднані гідравлічно за допомогою трубок 6 з суматором тиску 7, вихід котрого через трубку 8 і гідравлічний дросель 9 з'єднаний з гідроелектронним перетворювачем 10. Між силоприймальною поверхнею капсул 5 і платформою 1 передбачено зазор δ, величина котрого дорівнює або дещо менша сумарної деформації пружин 2 під дією маси mт тари. Якщо mт = 0, тобто тара відсутня, δ = 0 і платформа спирається безпосередньо на гідроопори 5. Електричний вихід перетворювача 10 через підсилювач 11 і аналого-цифровий перетворювач 12 4 підключений до мікропрцесорного блока 13 з клавіатурою 14. Вихід блока 13 з'єднаний з цифровим індикатором 15 маси. Живлення елементів схеми здійснюється від блока 16 живлення, підключеного до мережі змінного струму напругою 220В. На Фіг.2 показано розміщення гідроопор 5 на основі 3 співвісно з діагоналями платформи 1, що дає змогу зменшити похибку від положення вантажу 17 масою m в на платформі 1. Запропоновані низькопрофільні гідроелектронні ваги працюють наступним чином. У вихідному стані платформа 1 поржня, сигнал UB = f(m B) дорівнює нулю і на індикаторі 15 також висвітлені нулі в усі х розрядах. Після навантаження платформи 1 масою m т тари пружини 2 стискаються на величину, дещо більшу зазора δ, і на гідроопори 5 починає діяти сила DF, яка є пропорційною різниці (m т m d) і висвітлюється на індикаторі 15 (m d - маса тари, під дією якої деформація пружин 2 дорівнює δ. Після цього ваговимірювальна схема обнуляється і ваги готові для зважування матеріалів в тарі. Систематичні або випадкові ударні збурення гасяться гідравлічним дроселем 9, що підвищує надійність і стабільність показань вагів. Таким чином, запропоновані низькопрофільні гідроелектронні ваги, на відміну від прототипу та інших аналогів, дають змогу отримати новий технічний ефект, виражений у підвищенні надійності та стабільності процесу зважування завдяки новому конструктивному виконанню гідравлічного ланцюга. Це створює передумови для отримання ефекту при виготовленні запропонованих вагів та їх експлуатації в те хнологічних процесах ливарного виробництва, металургії та інших галузей промисловості. 5 Комп’ютерна в ерстка Л.Литв иненко 38630 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
