Електропланетарний генератор

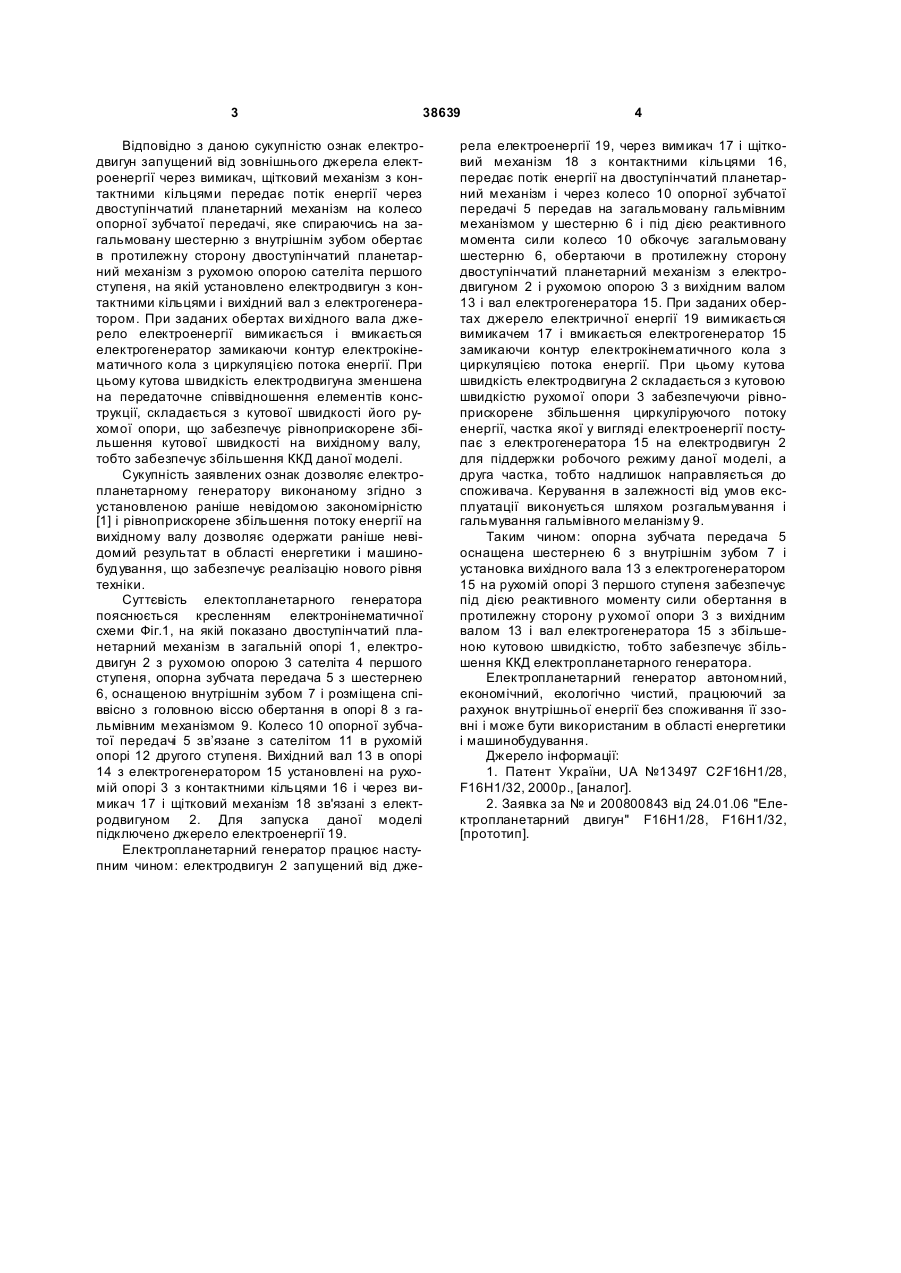

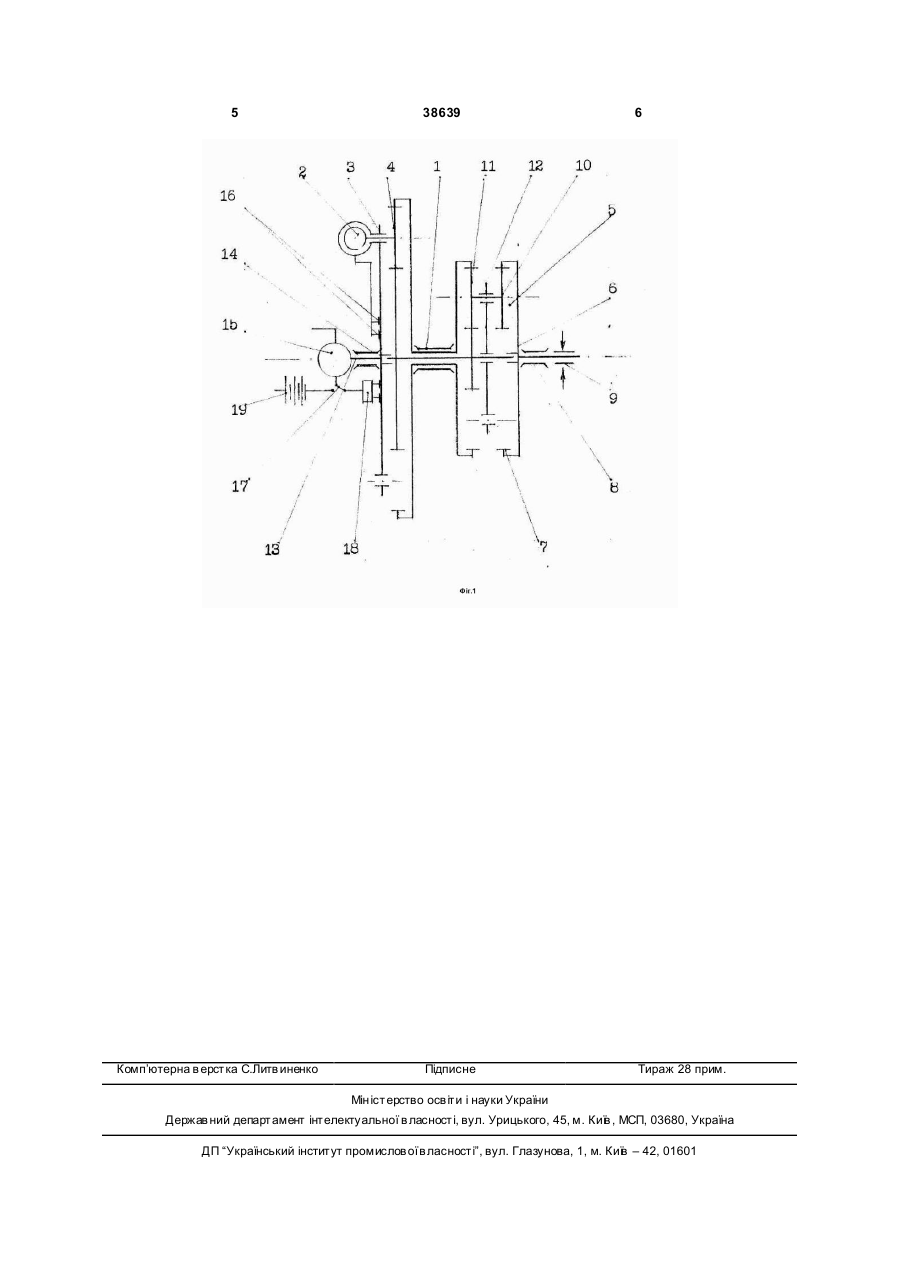

Електропланетарний генератор, що містить двоступінчатий планетарний механізм, у першому ступені якого сателіт зв'язаний з співвісними центральними колесами першого і другого ступенів, осі яких мають загальну опору, а сателіт другого ступеня зв'язаний з вихідним валом, причому 3 38639 Відповідно з даною сукупністю ознак електродвигун запущений від зовнішнього джерела електроенергії через вимикач, щітковий механізм з контактними кільцями передає потік енергії через двоступінчатий планетарний механізм на колесо опорної зубчатої передачі, яке спираючись на загальмовану шестерню з внутрішнім зубом обертає в протилежну сторону двоступінчатий планетарний механізм з рухомою опорою сателіта першого ступеня, на якій установлено електродвигун з контактними кільцями і вихідний вал з електрогенератором. При заданих обертах ви хідного вала джерело електроенергії вимикається і вмикається електрогенератор замикаючи контур електрокінематичного кола з циркуляцією потока енергії. При цьому кутова швидкість електродвигуна зменшена на передаточне співвідношення елементів конструкції, складається з кутової швидкості його рухомої опори, що забезпечує рівноприскорене збільшення кутової швидкості на вихідному валу, тобто забезпечує збільшення ККД даної моделі. Сукупність заявлених ознак дозволяє електропланетарному генератору виконаному згідно з установленою раніше невідомою закономірністю [1] і рівноприскорене збільшення потоку енергії на вихідному валу дозволяє одержати раніше невідомий результат в області енергетики і машинобудування, що забезпечує реалізацію нового рівня техніки. Суттєвість електопланетарного генератора пояснюється кресленням електронінематичної схеми Фіг.1, на якій показано двоступінчатий планетарний механізм в загальній опорі 1, електродвигун 2 з рухомою опорою 3 сателіта 4 першого ступеня, опорна зубчата передача 5 з шестернею 6, оснащеною внутрішнім зубом 7 і розміщена співвісно з головною віссю обертання в опорі 8 з гальмівним механізмом 9. Колесо 10 опорної зубчатої передачі 5 зв’язане з сателітом 11 в рухомій опорі 12 другого ступеня. Вихідний вал 13 в опорі 14 з електрогенератором 15 установлені на рухомій опорі 3 з контактними кільцями 16 і через вимикач 17 і щітковий механізм 18 зв'язані з електродвигуном 2. Для запуска даної моделі підключено джерело електроенергії 19. Електропланетарний генератор працює наступним чином: електродвигун 2 запущений від дже 4 рела електроенергії 19, через вимикач 17 і щітковий механізм 18 з контактними кільцями 16, передає потік енергії на двоступінчатий планетарний механізм і через колесо 10 опорної зубчатої передачі 5 передав на загальмовану гальмівним механізмом у шестерню 6 і під дією реактивного момента сили колесо 10 обкочує загальмовану шестерню 6, обертаючи в протилежну сторону двоступінчатий планетарний механізм з електродвигуном 2 і рухомою опорою 3 з вихідним валом 13 і вал електрогенератора 15. При заданих обертах джерело електричної енергії 19 вимикається вимикачем 17 і вмикається електрогенератор 15 замикаючи контур електрокінематичного кола з циркуляцією потока енергії. При цьому кутова швидкість електродвигуна 2 складається з кутовою швидкістю рухомої опори 3 забезпечуючи рівноприскорене збільшення циркуліруючого потоку енергії, частка якої у вигляді електроенергії поступає з електрогенератора 15 на електродвигун 2 для піддержки робочого режиму даної моделі, а друга частка, тобто надлишок направляється до споживача. Керування в залежності від умов експлуатації виконується шляхом розгальмування і гальмування гальмівного меланізму 9. Таким чином: опорна зубчата передача 5 оснащена шестернею 6 з внутрішнім зубом 7 і установка вихідного вала 13 з електрогенератором 15 на рухомій опорі 3 першого ступеня забезпечує під дією реактивного моменту сили обертання в протилежну сторону р ухомої опори 3 з вихідним валом 13 і вал електрогенератора 15 з збільшеною кутовою швидкістю, тобто забезпечує збільшення ККД електропланетарного генератора. Електропланетарний генератор автономний, економічний, екологічно чистий, працюючий за рахунок внутрішньої енергії без споживання її ззовні і може бути використаним в області енергетики і машинобудування. Джерело інформації: 1. Патент України, UA №13497 С2F16H1/28, F16H1/32, 2000р., [аналог]. 2. Заявка за № и 200800843 від 24.01.06 "Електропланетарний двигун" F16H1/28, F16H1/32, [прототип]. 5 Комп’ютерна в ерстка С.Литв иненко 38639 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
