Аерозольний генератор

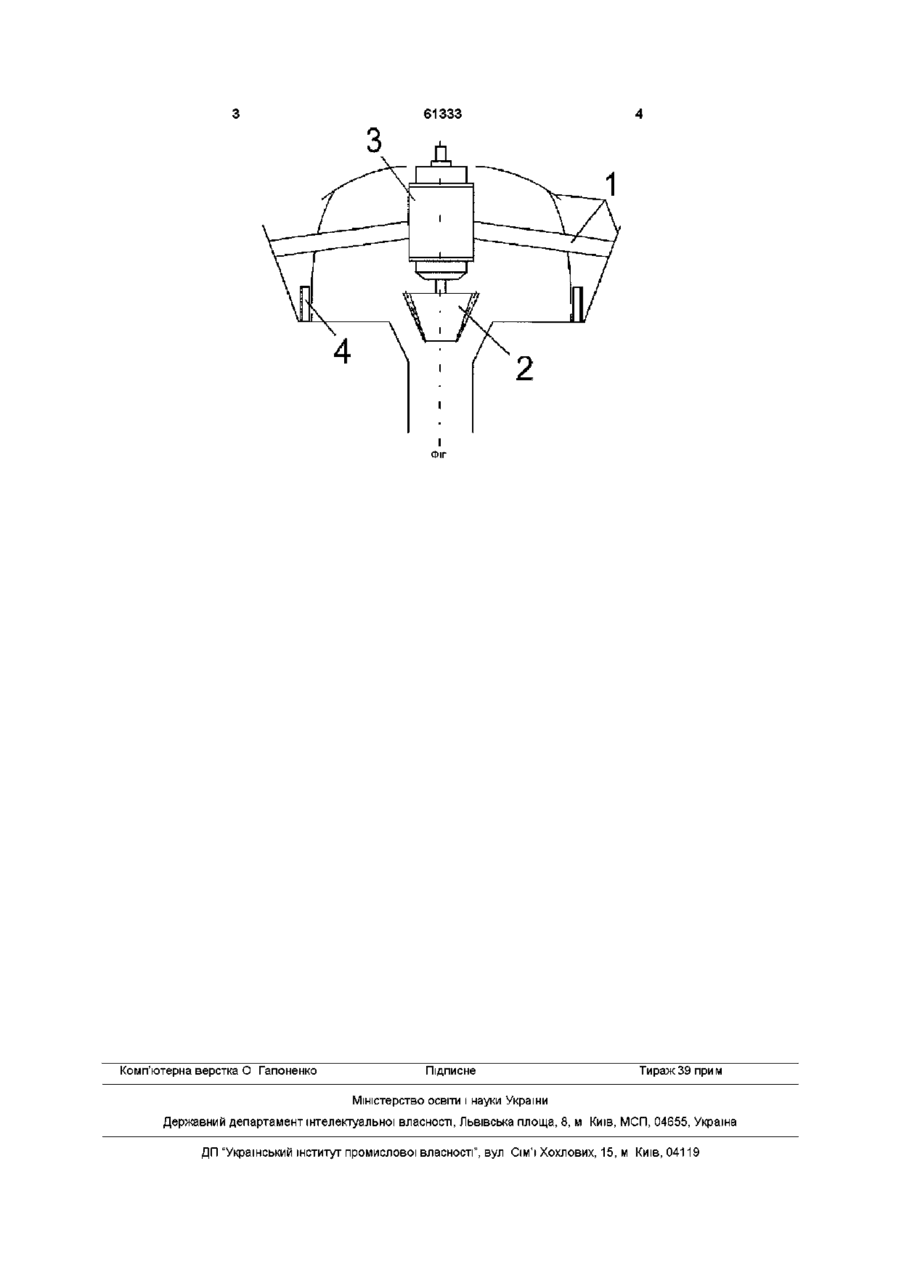

Аерозольний генератор, що містить корпус, в якому на одному валу з робочим колесом встановлений електродвигун, і направляючий апарат, який відрізняється тим, що на робочому колесі встановлено лопаті Винахід відноситься до області грибництва і може бути використаний для створення оптимальних умов мікроклімату в залежності від типу приміщення (складського, виробничого, торгового, офісного) із проточною і витяжною вентиляцією для зволоження повітря і підготовки субстрату Відомо аерозольний генератор, що містить корпус, в якому на одному валу з робочим колесом встановлений електродвигун, і направляючий апарат [1] (прототип) Недоліком даної конструкції є те, що в процесі роботи рідина одержує обертальний рух за допомогою сил тертя, що не забезпечує необхідну витрату рідини і, тим самим, необхідну продуктивність аерозольного генератора В основу винаходу поставлено задачу удосконалення аерозольного генератора за рахунок встановлення лопать на робочому колесі, що приведе до підвищення продуктивності аерозольного генератора Поставлена задача досягається тим, що в запропонованому аерозольному генераторі, що містить корпус, в якому на одному валу з робочим колесом встановлений електродвигун, і направляючий апарат, ВІДПОВІДНО ДО винаходу, на робо чому колесі встановлено лопаті Встановлення лопать на робочому колесі забезпечує оптимальне значення витрати рідини Технічна суть і принцип дії запропонованого аерозольного генератора пояснюється кресленням (фіг) Аерозольний генератор містить корпус 1, робоче колесо з лопатями 2, електродвигун 3, направляючий апарат 4 Аерозольний генератор працює наступним чином Електродвигун 3 приводить в обертання робоче колесо 2 з лопатями Рідина через канали, потрапляючи на лопаті робочого колеса 2, одержує обертальний рух і за допомогою відцентрової сили надходить у направляючий апарат 4, потім викидається в напрямку утворюючої внутрішньої поверхні корпуса 1 Завдяки наявності лопать на робочому колесі 2 збільшується витрата рідини і, ВІДПОВІДНО, підвищується продуктивність аерозольного генератора ДЖЕРЕЛО ІНФОРМАЦІЇ 1 ВентТехком // Школа грибоводства, научнопроизводственный журнал №3(3) май-июнь, 2000, - Россия, Москва - с 3 ГО го го (О 61333 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
