Пристрій для фіксування сходу з рейок рейкового транспортного засобу

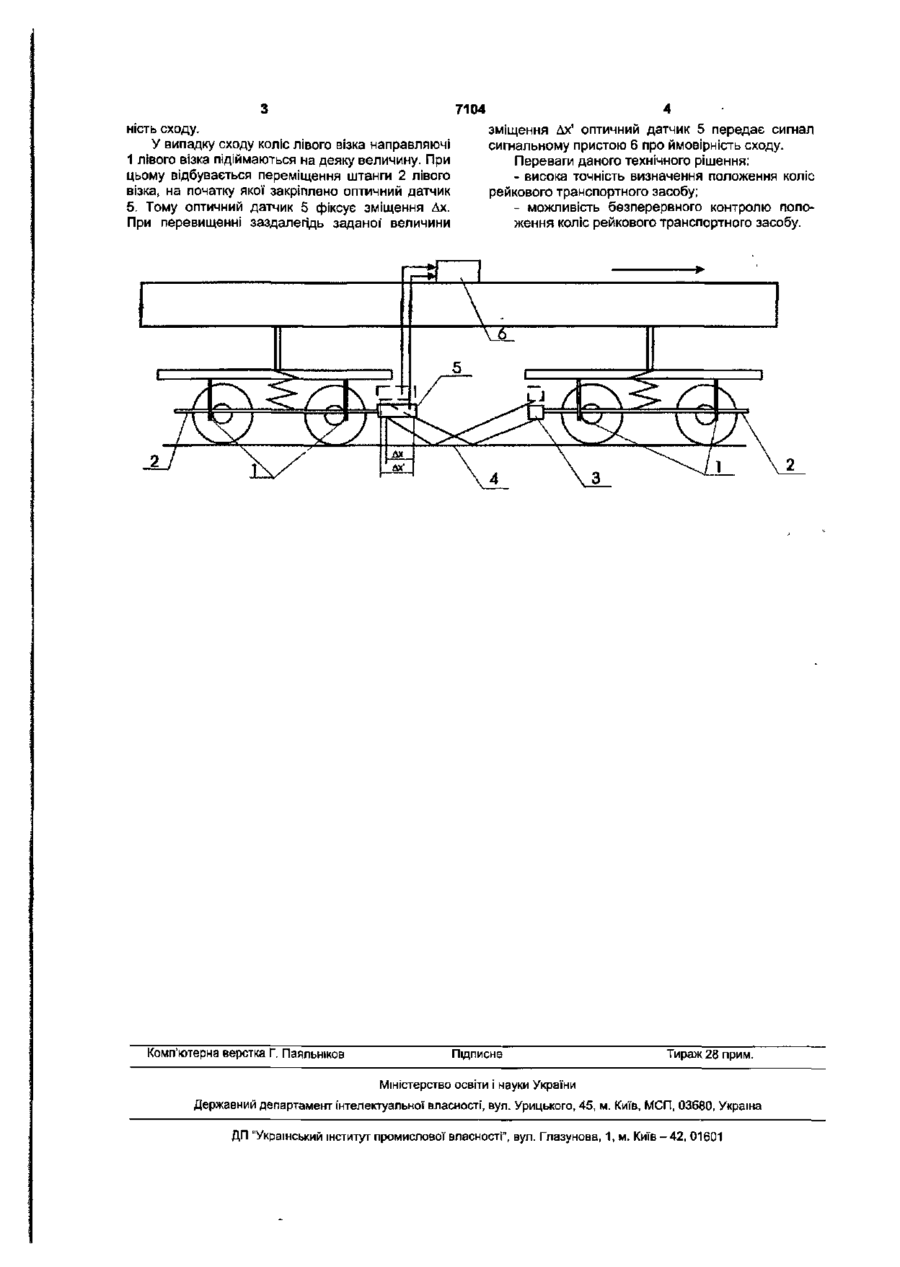

Пристрій для фіксування сходу з рейок рейкового транспортного засобу, що містить лазерний випромінювач, лазерний одержувач, віддзеркалюючу поверхню, сигнальний пристрій, який відрізняється тим, що як віддзеркалюючу поверхню використано головку рейки, як лазерний одержувач застосовано оптичний датчик, також пристрій споряджено напрямними та штангами, на яких закріплені лазерний випромінювач та оптичний датчик. Корисна модель відноситься до залізничного транспорту і може бути використана в системах запобігання сходу з рейок рейкового транспортного засобу. Відомо пристрий для фіксування сходу з рейок рейкового транспортного засобу [див.А.Л. Голубенко. Сцепление колеса с рельсом. - Киев, 1993, 445с], що містить лазерний випромінювач, лазерний одержувач, віддзеркалюючу поверхню, сигнальний пристрій, в якому як відзеркалюючу поверхню використано дзеркало, закріплене на колесі, як лазерний одержувач використано екран зі шкалою вимірювання. Цей пристрій обрано за прототип. Недоліком прототипу є те, що вимірювання проводяться дискретно внаслідок того, що дзеркало закріплене на колесі, а також ненадійність з'єднання. В основу корисної моделі поставлено задачу удосконалення пристрою для фіксування сходу з рейок рейкового транспортного засобу шляхом того, що як відзеркалюючу поверхню використано головку рейки, як лазерний одержувач застосовано оптичний датчик , пристрій споряджено штангами та направляючими. Це дозволить значно спростити конструкцію, а також проводити вимірювання безперервно. Поставлена задача досягається тим, що в пристрої для фіксування сходу з рейок рейкового транспортного засобу, що містить лазерний випромінювач, лазерний одержувач, віддзеркалюючу поверхню, сигнальний пристрій, згідно винаходу, як відзеркалюючу поверхню використано головку рейки, як лазерний одержувач застосовано оптичний датчик, пристрій споряджено штангами та направляючими. Запропонований пристрій для фіксування сходу з рейок рейкового транспортного засобу представлено на кресленні. На рамах правого та лівого візків закріплено направляючі 1, для переміщення яких у штангах 2 просвердлено технологічні отвори. На лівому кінці штанги 2 правого візка закріплений лазерний випромінювач 3, промінь від якого падає на головку рейки 4. Відбиваючись від головки рейки 4, промінь попадає на оптичний датчик 5, розміщений на правому кінці штанги 2 лівого візка. Оптичний датчик 5 аналізує зміщення відбитого променя та передає інформацію сигнальному пристрою 6 про ймовірність сходу. Пристрій для фіксування сходу з рейок рейкового транспортного засобу працює наступним чином При ймовірності сходу з рейок рейкового транспортного засобу колеса правого візка з направляючими 1 підіймаються на деяку величину. При цьому відбувається переміщення штанги 2 правого візка, на кінці якої закріплено лазерний випромінювач 3. Промінь, посланий лазерним випромінювачем 3, відбивається у більш віддаленій точці головки рейки 4. Відбитий промінь попадає на оптичний датчик 5, закріплений на початку штанги 2 лівого візка. Оптичний датчик 5 фіксує зміщення Дх. При перевищенні заздалегідь заданої величини зміщення Ах оптичний датчик 5 передає сигнал сигнальному пристою 6 про ймовір 7104 ність сходу. У випадку сходу коліс лівого візка направляючі 1 лівого візка підіймаються на деяку величину. При цьому відбувається переміщення штанги 2 лівого візка, на початку якої закріплено оптичний датчик 5. Тому оптичний датчик 5 фіксує зміщення Дх. При перевищенні заздалегідь заданої величини Комп'ютерна верстка Г. Паяльніков зміщення Дх' оптичний датчик 5 передає сигнал сигнальному пристою 6 про ймовірність сходу. Переваги даного технічного рішення: - висока точність визначення положення коліс рейкового транспортного засобу; - можливість безперервного контролю положення коліс рейкового транспортного засобу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
