Газоліфтний підйомник

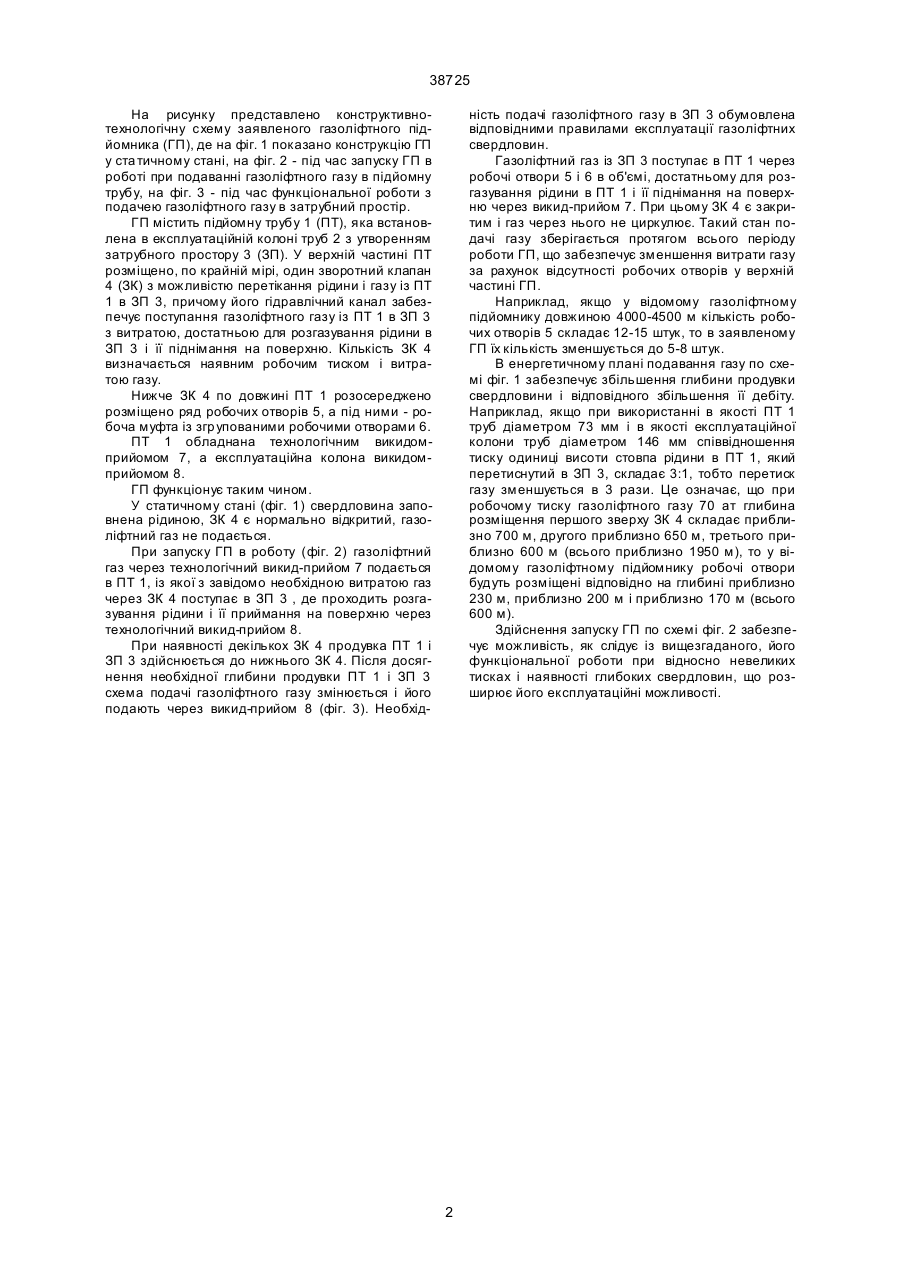

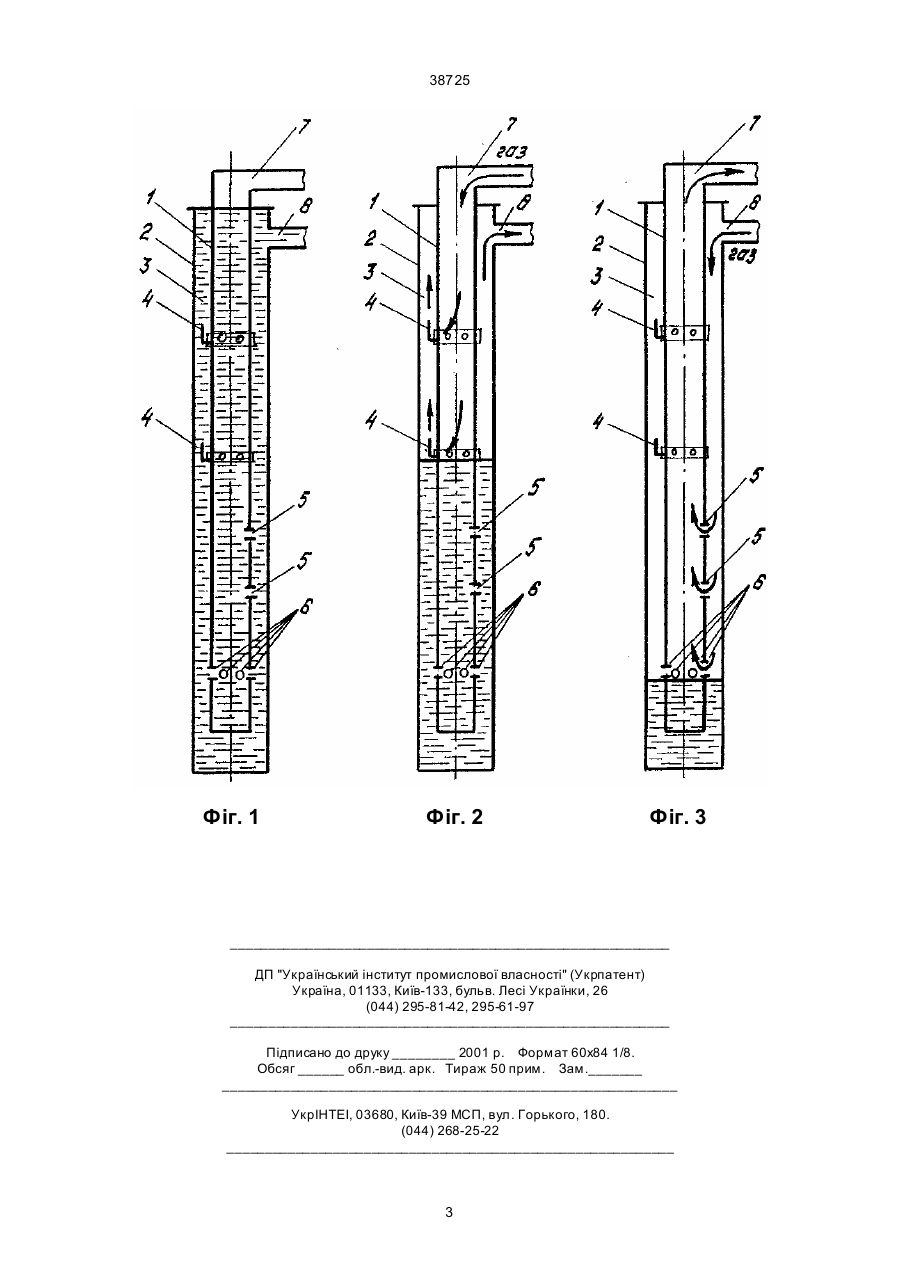

Газоліфтний підйомник, який містить розміщену в експлуатаційній колоні підйомну трубу, по довжині якої розосереджено встановлені робочі отвори і під ними робочу муфту із згрупованими в ній робочими отворами і газопідвід, який відрізняється тим, що у верхній частині газоліфтного підйомника встановлено по крайній мірі один зворотний клапан з можливістю циркуляції через нього рідини і газоліфтного газу із підйомної труби в затрубний простір, а розосереджені робочі отвори, розміщені на підйомній трубі під зворотним клапаном. (19) (21) 2000095198 (22) 08.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Лилак Микола Миколайович, Рилов Борис Ми хайлович, Копичко Володимир Степанович, Заєць Володимир Петрович, Кононюк Борис Андронович, Тітенко Микола Миколайович (73) Нафтогазовидобувне управління "ОХТИРКАНАФТОГ АЗ" відкритого акціонерного товариства "УКРНАФТА" 38725 На рисунку представлено конструктивнотехнологічну схему заявленого газоліфтного підйомника (ГП), де на фіг. 1 показано конструкцію ГП у ста тичному стані, на фіг. 2 - під час запуску ГП в роботі при подаванні газоліфтного газу в підйомну трубу, на фіг. 3 - під час функціональної роботи з подачею газоліфтного газу в затрубний простір. ГП містить підйомну трубу 1 (ПТ), яка встановлена в експлуатаційній колоні труб 2 з утворенням затрубного простору 3 (ЗП). У верхній частині ПТ розміщено, по крайній мірі, один зворотний клапан 4 (ЗК) з можливістю перетікання рідини і газу із ПТ 1 в ЗП 3, причому його гідравлічний канал забезпечує поступання газоліфтного газу із ПТ 1 в ЗП 3 з витратою, достатньою для розгазування рідини в ЗП 3 і її піднімання на поверхню. Кількість ЗК 4 визначається наявним робочим тиском і витратою газу. Нижче ЗК 4 по довжині ПТ 1 розосереджено розміщено ряд робочих отворів 5, а під ними - робоча муфта із згр упованими робочими отворами 6. ПТ 1 обладнана технологічним викидомприйомом 7, а експлуатаційна колона викидомприйомом 8. ГП функціонує таким чином. У статичному стані (фіг. 1) свердловина заповнена рідиною, ЗК 4 є нормально відкритий, газоліфтний газ не подається. При запуску ГП в роботу (фіг. 2) газоліфтний газ через технологічний викид-прийом 7 подається в ПТ 1, із якої з завідомо необхідною витратою газ через ЗК 4 поступає в ЗП 3 , де проходить розгазування рідини і її приймання на поверхню через технологічний викид-прийом 8. При наявності декількох ЗК 4 продувка ПТ 1 і ЗП 3 здійснюється до нижнього ЗК 4. Після досягнення необхідної глибини продувки ПТ 1 і ЗП 3 схема подачі газоліфтного газу змінюється і його подають через викид-прийом 8 (фіг. 3). Необхід ність подачі газоліфтного газу в ЗП 3 обумовлена відповідними правилами експлуатації газоліфтних свердловин. Газоліфтний газ із ЗП 3 поступає в ПТ 1 через робочі отвори 5 і 6 в об'ємі, достатньому для розгазування рідини в ПТ 1 і її піднімання на поверхню через викид-прийом 7. При цьому ЗК 4 є закритим і газ через нього не циркулює. Такий стан подачі газу зберігається протягом всього періоду роботи ГП, що забезпечує зменшення витрати газу за рахунок відсутності робочих отворів у верхній частині ГП. Наприклад, якщо у відомому газоліфтному підйомнику довжиною 4000-4500 м кількість робочих отворів 5 складає 12-15 штук, то в заявленому ГП їх кількість зменшується до 5-8 штук. В енергетичному плані подавання газу по схемі фіг. 1 забезпечує збільшення глибини продувки свердловини і відповідного збільшення її дебіту. Наприклад, якщо при використанні в якості ПТ 1 труб діаметром 73 мм і в якості експлуатаційної колони труб діаметром 146 мм співвідношення тиску одиниці висоти стовпа рідини в ПТ 1, який перетиснутий в ЗП 3, складає 3:1, тобто перетиск газу зменшується в 3 рази. Це означає, що при робочому тиску газоліфтного газу 70 ат глибина розміщення першого зверху ЗК 4 складає приблизно 700 м, другого приблизно 650 м, третього приблизно 600 м (всього приблизно 1950 м), то у відомому газоліфтному підйомнику робочі отвори будуть розміщені відповідно на глибині приблизно 230 м, приблизно 200 м і приблизно 170 м (всього 600 м). Здійснення запуску ГП по схемі фіг. 2 забезпечує можливість, як слідує із вищезгаданого, його функціональної роботи при відносно невеликих тисках і наявності глибоких свердловин, що розширює його експлуатаційні можливості. 2 38725 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
