Спосіб посилення рам

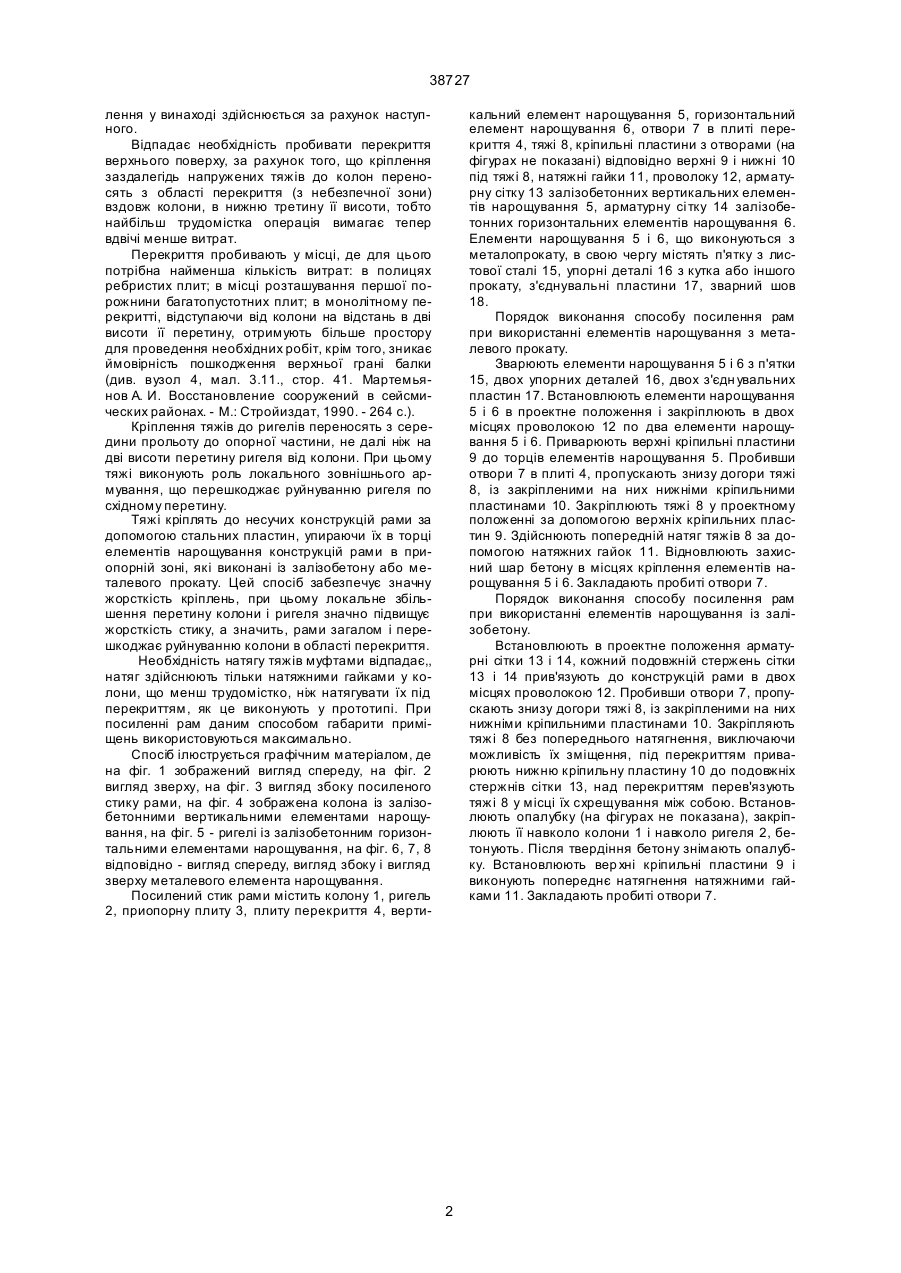

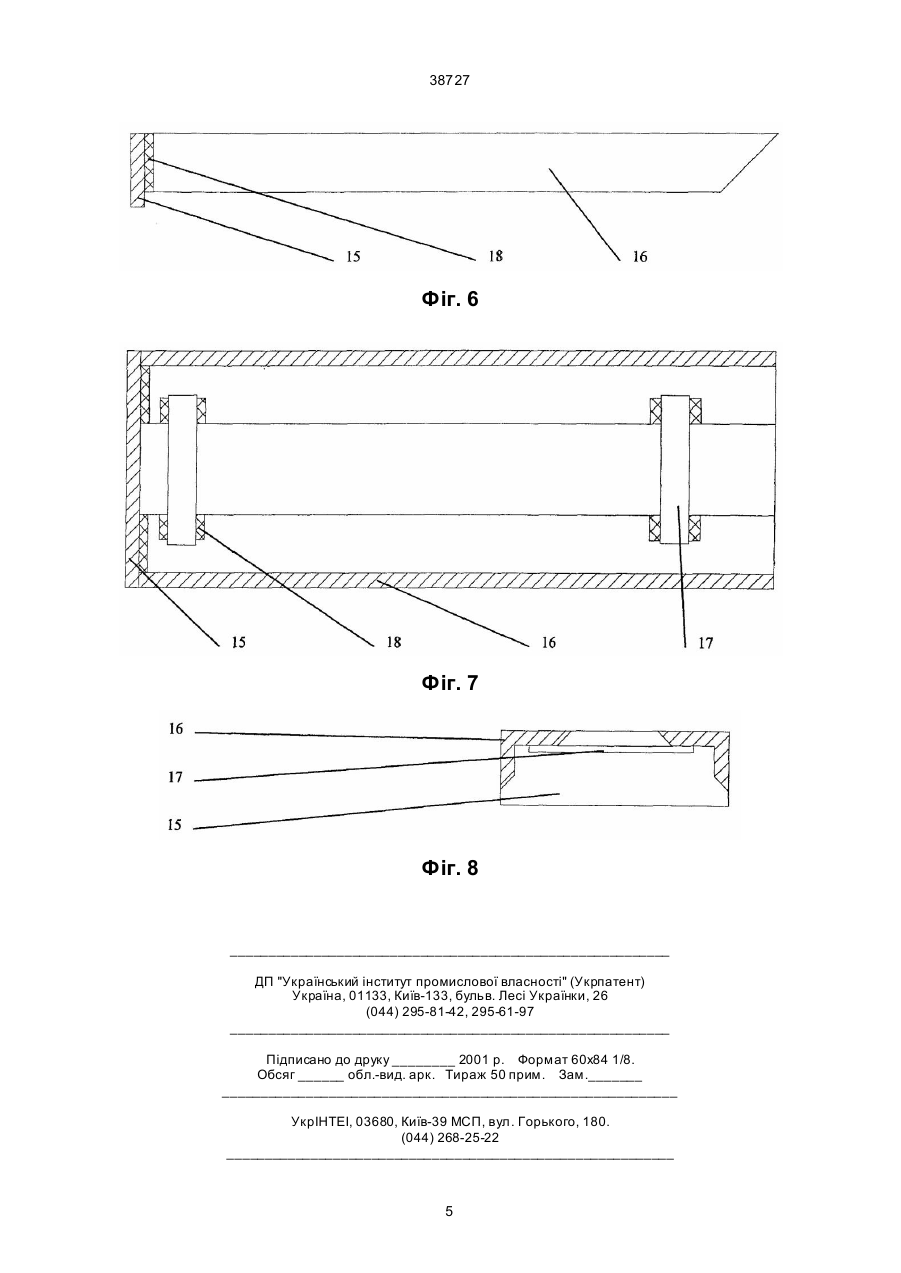

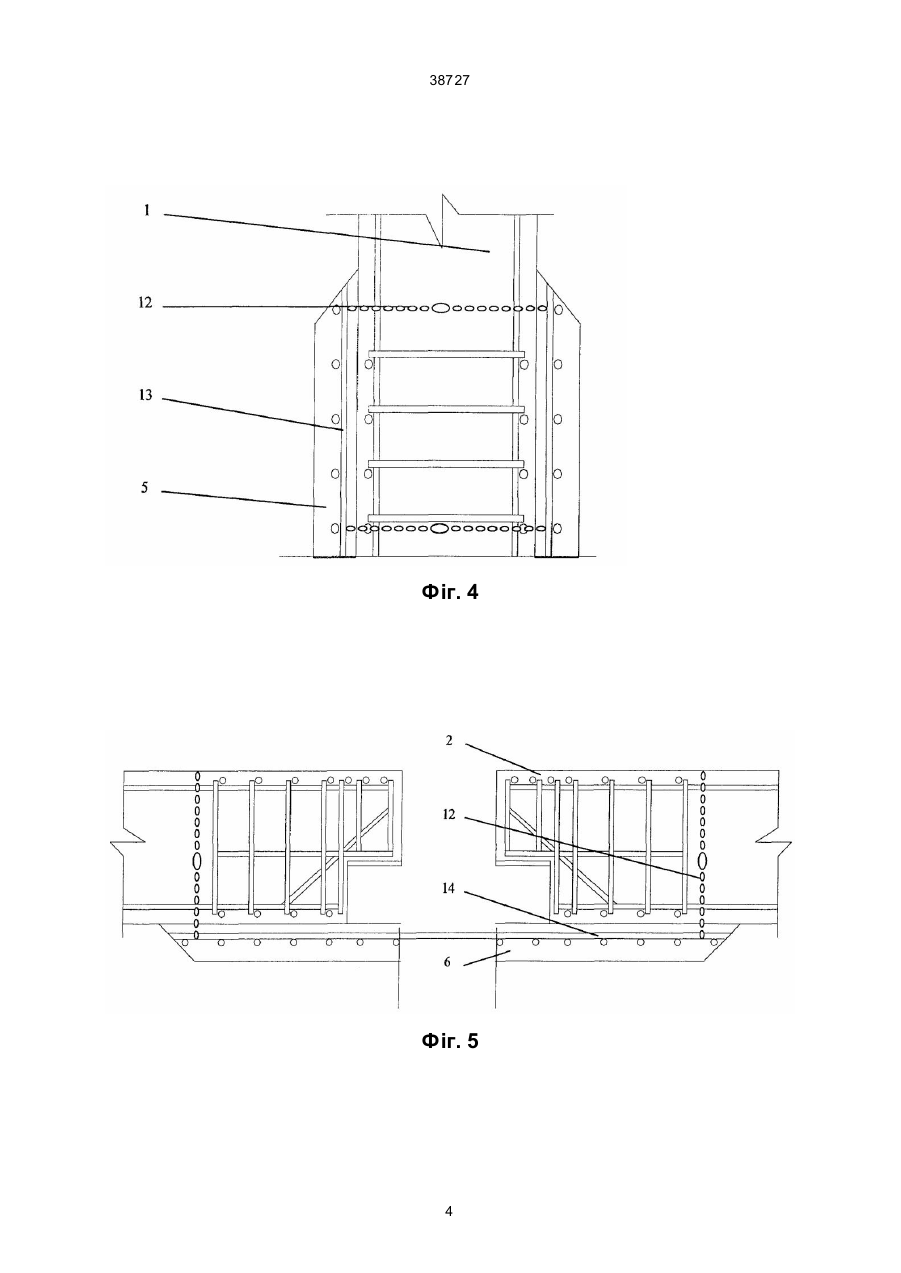

Спосіб посилення рам, що включає пробиття отворів у перекритті, пропущення в отвори тяжів, закріплення їх на вертикальних і горизонтальних конструкціях рами, виконання попереднього натягу 38727 лення у винаході здійснюється за рахунок наступного. Відпадає необхідність пробивати перекриття верхнього поверху, за рахунок того, що кріплення заздалегідь напружених тяжів до колон переносять з області перекриття (з небезпечної зони) вздовж колони, в нижню третину її висоти, тобто найбільш трудомістка операція вимагає тепер вдвічі менше витрат. Перекриття пробивають у місці, де для цього потрібна найменша кількість витрат: в полицях ребристих плит; в місці розташування першої порожнини багатопустотних плит; в монолітному перекритті, відступаючи від колони на відстань в дві висоти її перетину, отримують більше простору для проведення необхідних робіт, крім того, зникає ймовірність пошкодження верхньої грані балки (див. вузол 4, мал. 3.11., стор. 41. Мартемьянов А. И. Восстановление сооружений в сейсмических районах. - М.: Стройиздат, 1990. - 264 с.). Кріплення тяжів до ригелів переносять з середини прольоту до опорної частини, не далі ніж на дві висоти перетину ригеля від колони. При цьому тяжі виконують роль локального зовнішнього армування, що перешкоджає руйнуванню ригеля по східному перетину. Тяжі кріплять до несучих конструкцій рами за допомогою стальних пластин, упираючи їх в торці елементів нарощування конструкцій рами в приопорній зоні, які виконані із залізобетону або металевого прокату. Цей спосіб забезпечує значну жорсткість кріплень, при цьому локальне збільшення перетину колони і ригеля значно підвищує жорсткість стику, а значить, рами загалом і перешкоджає руйнуванню колони в області перекриття. Необхідність натягу тяжів муфтами відпадає,, натяг здійснюють тільки натяжними гайками у колони, що менш трудомістко, ніж натягувати їх під перекриттям, як це виконують у прототипі. При посиленні рам даним способом габарити приміщень використовуються максимально. Спосіб ілюструється графічним матеріалом, де на фіг. 1 зображений вигляд спереду, на фіг. 2 вигляд зверху, на фіг. 3 вигляд збоку посиленого стику рами, на фіг. 4 зображена колона із залізобетонними вертикальними елементами нарощування, на фіг. 5 - ригелі із залізобетонним горизонтальними елементами нарощування, на фіг. 6, 7, 8 відповідно - вигляд спереду, вигляд збоку і вигляд зверху металевого елемента нарощування. Посилений стик рами містить колону 1, ригель 2, приопорну плиту 3, плиту перекриття 4, верти кальний елемент нарощування 5, горизонтальний елемент нарощування 6, отвори 7 в плиті перекриття 4, тяжі 8, кріпильні пластини з отворами (на фігурах не показані) відповідно верхні 9 і нижні 10 під тяжі 8, натяжні гайки 11, проволоку 12, арматурну сітку 13 залізобетонних вертикальних елементів нарощування 5, арматурну сі тку 14 залізобетонних горизонтальних елементів нарощування 6. Елементи нарощування 5 і 6, що виконуються з металопрокату, в свою чергу містять п'ятку з листової сталі 15, упорні деталі 16 з кутка або іншого прокату, з'єднувальні пластини 17, зварний шов 18. Порядок виконання способу посилення рам при використанні елементів нарощування з металевого прокату. Зварюють елементи нарощування 5 і 6 з п'ятки 15, двох упорних деталей 16, двох з'єдн увальних пластин 17. Встановлюють елементи нарощування 5 і 6 в проектне положення і закріплюють в двох місцях проволокою 12 по два елементи нарощування 5 і 6. Приварюють верхні кріпильні пластини 9 до торців елементів нарощування 5. Пробивши отвори 7 в плиті 4, пропускають знизу догори тяжі 8, із закріпленими на них нижніми кріпильними пластинами 10. Закріплюють тяжі 8 у проектному положенні за допомогою верхніх кріпильних пластин 9. Здійснюють попередній натяг тяжів 8 за допомогою натяжних гайок 11. Відновлюють захисний шар бетону в місцях кріплення елементів нарощування 5 і 6. Закладають пробиті отвори 7. Порядок виконання способу посилення рам при використанні елементів нарощування із залізобетону. Встановлюють в проектне положення арматурні сітки 13 і 14, кожний подовжній стержень сітки 13 і 14 прив'язують до конструкцій рами в двох місцях проволокою 12. Пробивши отвори 7, пропускають знизу догори тяжі 8, із закріпленими на них нижніми кріпильними пластинами 10. Закріпляють тяжі 8 без попереднього натягнення, виключаючи можливість їх зміщення, під перекриттям приварюють нижню кріпильну пластину 10 до подовжніх стержнів сітки 13, над перекриттям перев'язують тяжі 8 у місці їх схрещування між собою. Встановлюють опалубку (на фігурах не показана), закріплюють її навколо колони 1 і навколо ригеля 2, бетонують. Після твердіння бетону знімають опалубку. Встановлюють вер хні кріпильні пластини 9 і виконують попереднє натягнення натяжними гайками 11. Закладають пробиті отвори 7. 2 38727 Фіг. 1 Фіг. 2 Фіг. 3 3 38727 Фіг. 4 Фіг. 5 4 38727 Фіг. 6 Фіг. 7 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
