Ультразвуковий деструктор

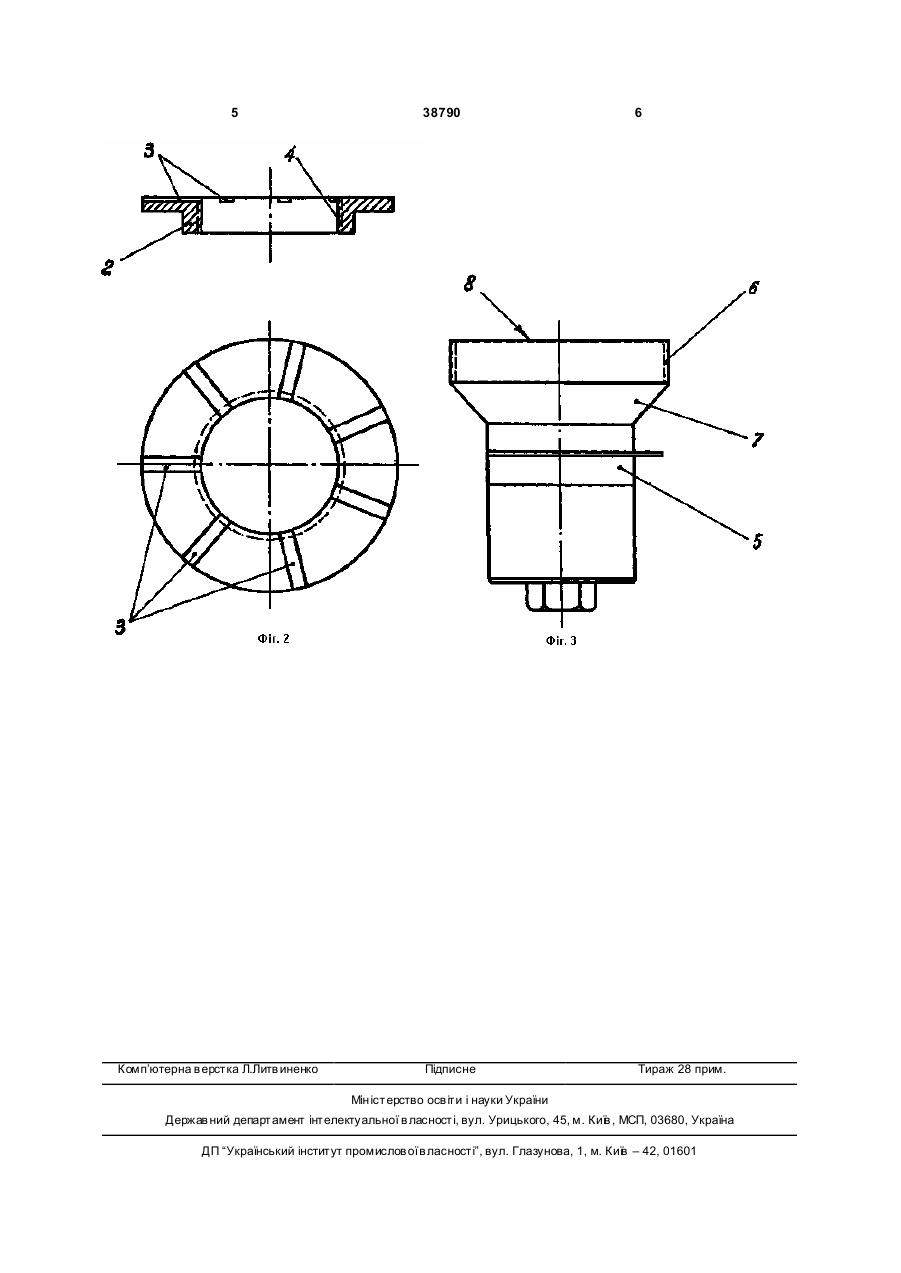

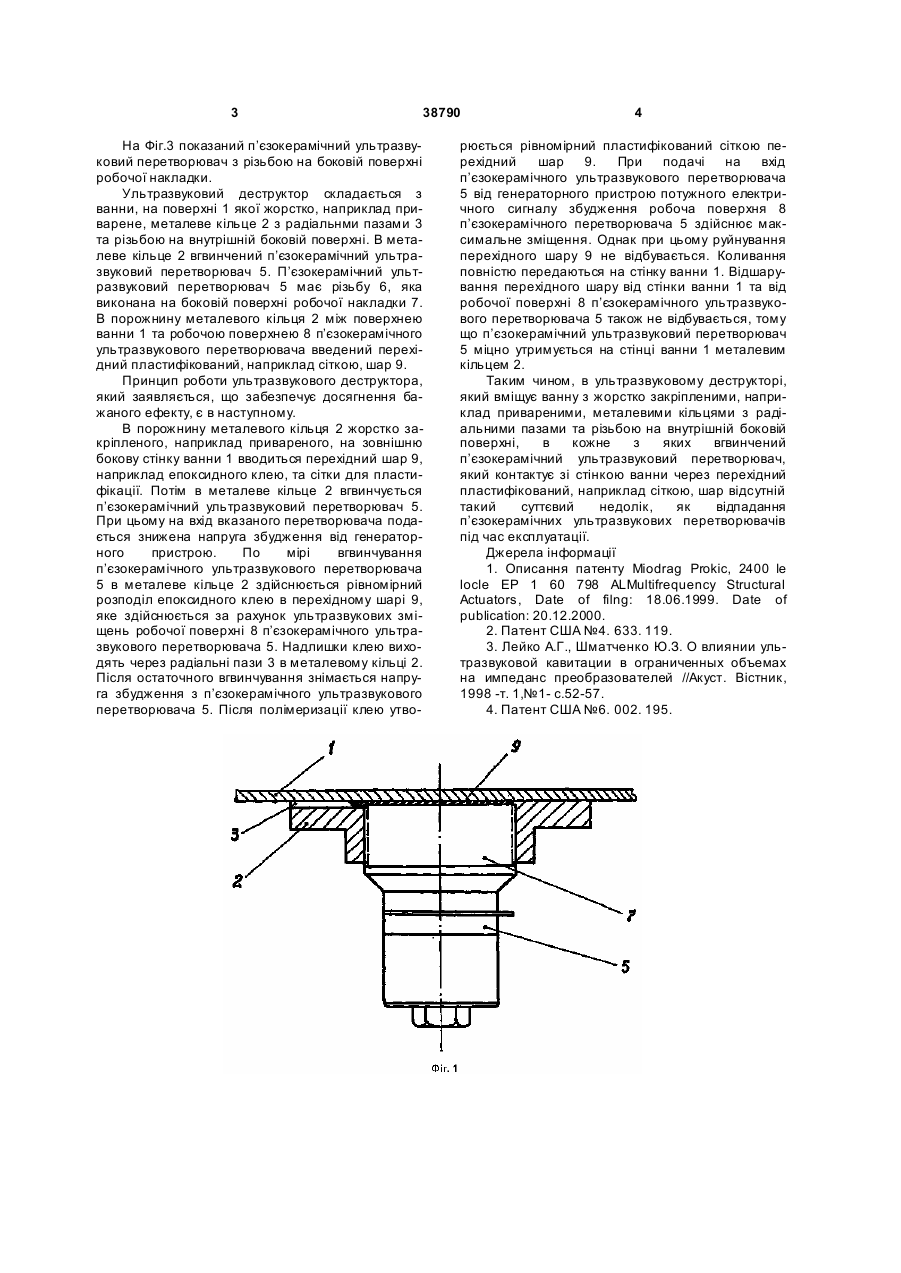

Ультразвуковий деструктор, який вміщує ванну із закріпленими на зовнішньому боці п'єзокера 3 38790 На Фіг.3 показаний п’єзокерамічний ультразвуковий перетворювач з різьбою на боковій поверхні робочої накладки. Ультразвуковий деструктор складається з ванни, на поверхні 1 якої жорстко, наприклад приварене, металеве кільце 2 з радіальнми пазами 3 та різьбою на внутрішній боковій поверхні. В металеве кільце 2 вгвинчений п’єзокерамічний ультразвуковий перетворювач 5. П’єзокерамічний ультразвуковий перетворювач 5 має різьбу 6, яка виконана на боковій поверхні робочої накладки 7. В порожнину металевого кільця 2 між поверхнею ванни 1 та робочою поверхнею 8 п’єзокерамічного ультразвукового перетворювача введений перехідний пластифікований, наприклад сіткою, шар 9. Принцип роботи ультразвукового деструктора, який заявляється, що забезпечує досягнення бажаного ефекту, є в наступному. В порожнину металевого кільця 2 жорстко закріпленого, наприклад привареного, на зовнішню бокову стінку ванни 1 вводиться перехідний шар 9, наприклад епоксидного клею, та сітки для пластифікації. Потім в металеве кільце 2 вгвинчується п’єзокерамічний ультразвуковий перетворювач 5. При цьому на вхід вказаного перетворювача подається знижена напруга збудження від генераторного пристрою. По мірі вгвинчування п’єзокерамічного ультразвукового перетворювача 5 в металеве кільце 2 здійснюється рівномірний розподіл епоксидного клею в перехідному шарі 9, яке здійснюється за рахунок ультразвукових зміщень робочої поверхні 8 п’єзокерамічного ультразвукового перетворювача 5. Надлишки клею виходять через радіальні пази 3 в металевому кільці 2. Після остаточного вгвинчування знімається напруга збудження з п’єзокерамічного ультразвукового перетворювача 5. Після полімеризації клею утво 4 рюється рівномірний пластифікований сіткою перехідний шар 9. При подачі на вхід п’єзокерамічного ультразвукового перетворювача 5 від генераторного пристрою потужного електричного сигналу збудження робоча поверхня 8 п’єзокерамічного перетворювача 5 здійснює максимальне зміщення. Однак при цьому руйнування перехідного шару 9 не відбувається. Коливання повністю передаються на стінку ванни 1. Відшарування перехідного шару від стінки ванни 1 та від робочої поверхні 8 п’єзокерамічного ультразвукового перетворювача 5 також не відбувається, тому що п’єзокерамічний ультразвуковий перетворювач 5 міцно утримується на стінці ванни 1 металевим кільцем 2. Таким чином, в ультразвуковому деструкторі, який вміщує ванну з жорстко закріпленими, наприклад привареними, металевими кільцями з радіальними пазами та різьбою на внутрішній боковій поверхні, в кожне з яких вгвинчений п’єзокерамічний ультразвуковий перетворювач, який контактує зі стінкою ванни через перехідний пластифікований, наприклад сіткою, шар відсутній такий суттєвий недолік, як відпадання п’єзокерамічних ультразвукових перетворювачів під час експлуатації. Джерела інформації 1. Описання патенту Miodrag Prokic, 2400 le locle EP 1 60 798 ALMultifrequency Structural Actuators, Date of filng: 18.06.1999. Date of publication: 20.12.2000. 2. Патент США №4. 633. 119. 3. Лейко А.Г., Шматченко Ю.З. О влиянии ультразвуковой кавитации в ограниченных объемах на импеданс преобразователей //Акуст. Вістник, 1998 -т. 1,№1- с.52-57. 4. Патент США №6. 002. 195. 5 Комп’ютерна в ерстка Л.Литв иненко 38790 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
