B23B 51/04 — для кільцевого свердління

Номер патенту: 115619

Опубліковано: 25.04.2017

Автори: Каніщев Василь Миколайович, Гринь Леонід Олексійович, Кривоногов Сергій Іванович, Будніков Олександр Тимофійович, Вовк Олена Олександрівна

МПК: B28D 5/00, B23B 51/04, B23B 41/00 ...

Мітки: пристрій, заготовках, кристалічних, зокрема, корунду, отворів, свердління, монокристалів

Формула / Реферат:

Пристрій для свердління кристалічних заготовок, зокрема корунду, який містить тримач і закріплений на ньому тонкостінний порожнистий робочий інструмент, який відрізняється тим, що робочий інструмент складається з фрагментів, вирізаних з алмазного відрізного круга вздовж його радіуса, причому алмазовмісна крайка фрагментів обернена в сторону деталі, що обробляється.

Номер патенту: 109093

Опубліковано: 10.08.2016

Автор: МЕЛЕНТЬЄВ РУСЛАН ЮРІЙОВИЧ

МПК: B23B 51/04, B24D 5/14, B28D 1/12 ...

Мітки: самозагострювальне, абразивне, свердло, кільцеве

Формула / Реферат:

Абразивне кільцеве свердло, що містить циліндричний пустотілий корпус та кільцеву абразивну частину, торець якої заточений під кутом в осьовому розрізі, яке відрізняється тим, що кільцева абразивна частина складається з декількох абразивних шарів різної зносостійкості (за рахунок матеріалу зв'язки, методу виготовлення, концентрації, фракції чи марки абразиву).

Номер патенту: 93873

Опубліковано: 27.10.2014

Автори: Дебре Геннадій Вікторович, Овсієнко Юрій Іванович

МПК: B23B 51/04, B28D 1/14, B23B 51/05 ...

Мітки: свердла, модуль, змінній, кільцевого

Формула / Реферат:

1. Змінний модуль кільцевого свердла, що складається з ріжучих елементів та корпуса модуля з місцем посадки на корпус свердла, який відрізняється тим, що на внутрішній поверхні модуля, що призначена для поєднання з корпусом свердла, розташована канавка, в якій знаходиться припайний дріт.2. Змінний модуль кільцевого свердла за п. 1, який відрізняється тим, що на внутрішній поверхні модуля, що призначена для поєднання з корпусом...

Номер патенту: 92370

Опубліковано: 11.08.2014

Автори: Дебре Геннадій Вікторович, Хоменко Сергій Олександрович

МПК: B23D 5/00, B23B 51/04, B23B 51/05 ...

Мітки: алмазного, інструмента, сегмент

Формула / Реферат:

1. Сегмент алмазного інструмента, що має поверхню, що припаюється до корпуса інструмента, та поверхню, що не припаюється до інструмента, який відрізняється тим, що на поверхні сегмента, що припаюється до інструмента, розташована паяльна паста.2. Сегмент за п. 1, який відрізняється тим, що профіль поперечного розрізу сегмента, який розташований на поверхні сегмента і припаюється до корпуса інструмента паяльною пастою, сформовано...

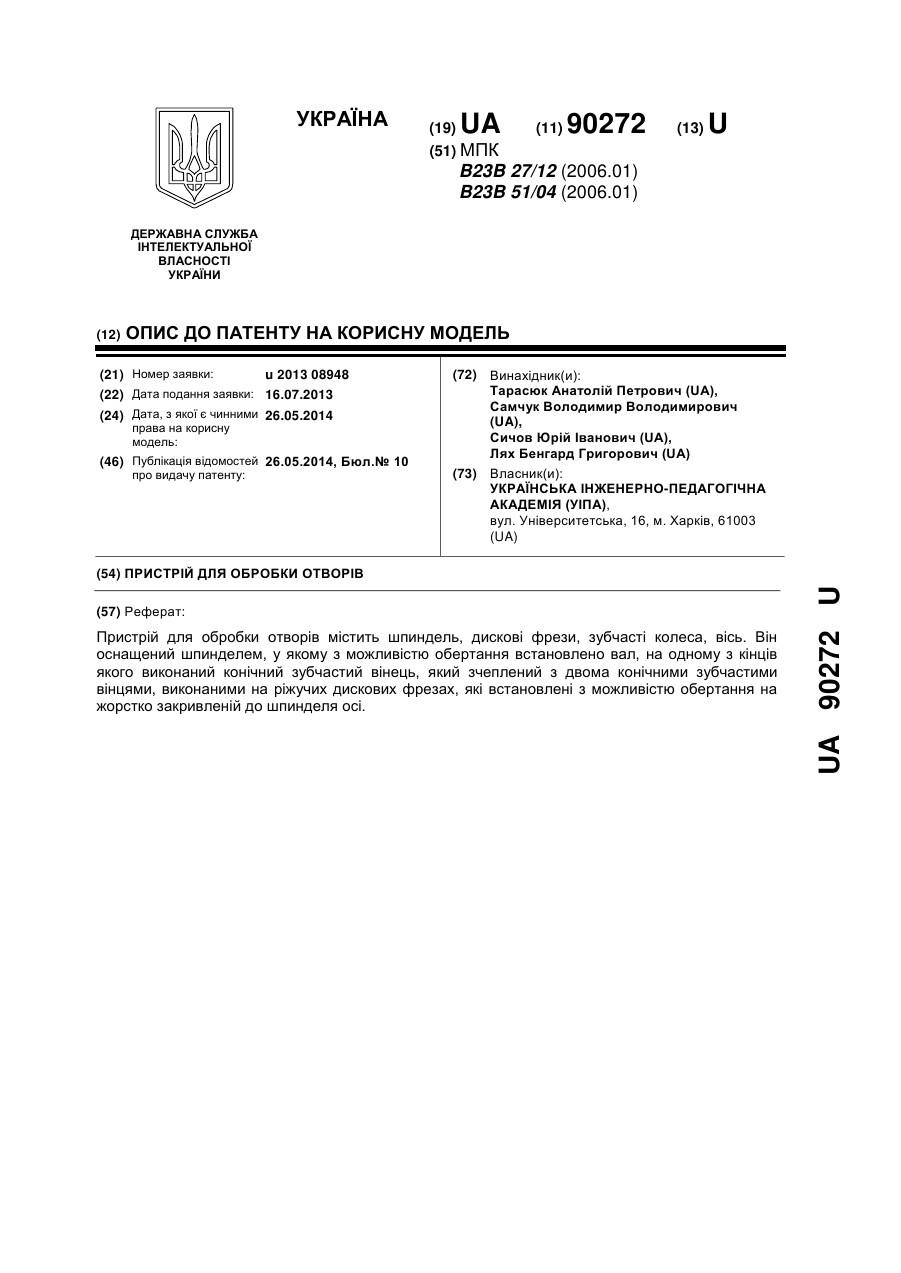

Номер патенту: 90272

Опубліковано: 26.05.2014

Автори: Сичов Юрій Іванович, Самчук Володимир Володимирович, Тарасюк Анатолій Петрович, Лях Бенгард Григорович

МПК: B23B 27/12, B23B 51/04

Мітки: отворів, пристрій, обробки

Формула / Реферат:

Пристрій для обробки отворів, що містить шпиндель, дискові фрези, зубчасті колеса, вісь, який відрізняється тим, що він оснащений шпинделем, у якому з можливістю обертання встановлено вал, на одному з кінців якого виконаний конічний зубчастий вінець, який зчеплений з двома конічними зубчастими вінцями, виконаними на ріжучих дискових фрезах, які встановлені з можливістю обертання на жорстко закривленій до шпинделя осі.

Номер патенту: 84245

Опубліковано: 10.10.2013

Автори: Гузенко Віталій Семенович, Мироненко Євген Васильович, Продан Іван Васильович, Онішко Олексій Васильович

МПК: B23B 51/04

Мітки: обробки, інструмент, кільцевих, поверхонь

Формула / Реферат:

Інструмент для обробки кільцевих поверхонь, що містить корпус з центральним отвором, в гніздах якого установлені тригранні пластини ломаної форми з гострими та тупими кутами при вершинах, який відрізняється тим, що вершини пластин з гострими кутами зовнішнього та внутрішнього діаметра інструменту розміщені в різних гніздах корпуса, а вершини пластин з тупими кутами розміщені в гніздах корпуса на середньому діаметрі, при цьому всі вершини...

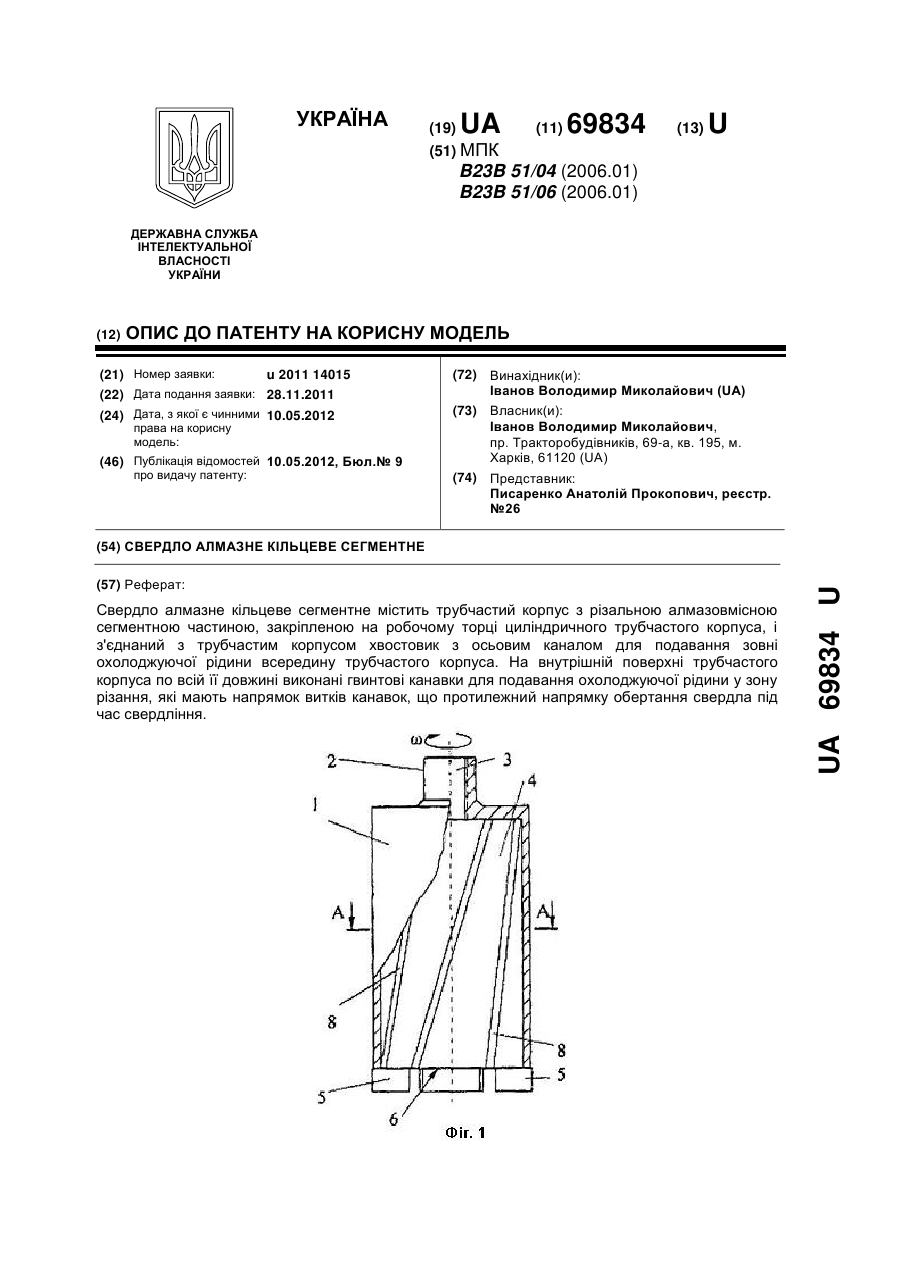

Номер патенту: 69834

Опубліковано: 10.05.2012

Автор: Іванов Володимир Миколайович

МПК: B23B 51/06, B23B 51/04

Мітки: сегментне, алмазне, свердло, кільцеве

Формула / Реферат:

Свердло алмазне кільцеве сегментне, що містить трубчастий корпус з різальною алмазовмісною сегментною частиною, закріпленою на робочому торці циліндричного трубчастого корпуса, і з'єднаний з трубчастим корпусом хвостовик з осьовим каналом для подавання зовні охолоджуючої рідини всередину трубчастого корпуса, яке відрізняється тим, що на внутрішній поверхні трубчастого корпуса по всій її довжині виконані гвинтові канавки для подавання...

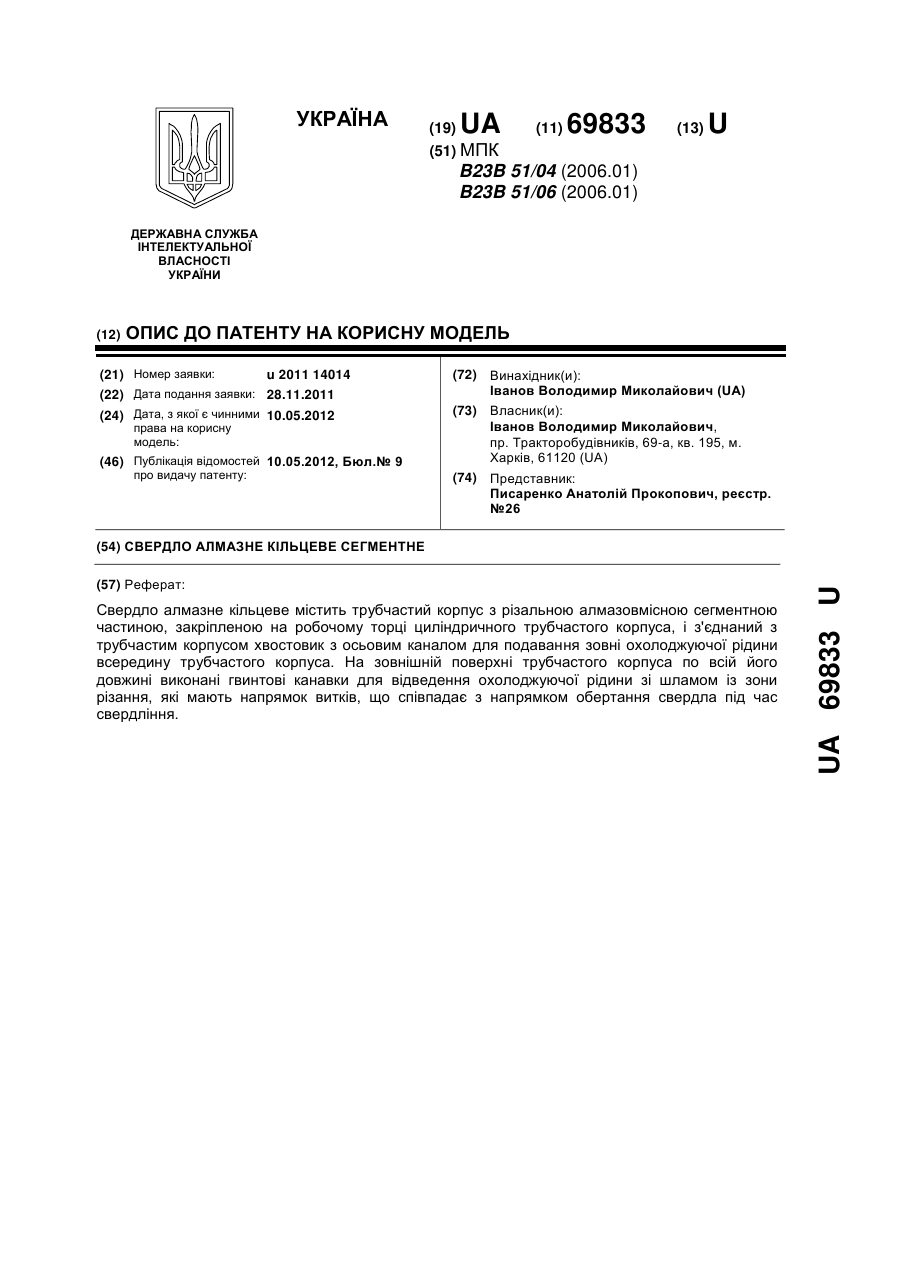

Номер патенту: 69833

Опубліковано: 10.05.2012

Автор: Іванов Володимир Миколайович

МПК: B23B 51/04, B23B 51/06

Мітки: свердло, алмазне, кільцеве, сегментне

Формула / Реферат:

Свердло алмазне кільцеве, що містить трубчастий корпус з різальною алмазовмісною сегментною частиною, закріпленою на робочому торці циліндричного трубчастого корпуса, і з'єднаний з трубчастим корпусом хвостовик з осьовим каналом для подавання зовні охолоджуючої рідини всередину трубчастого корпуса, яке відрізняється тим, що на зовнішній поверхні трубчастого корпуса по всій його довжині виконані гвинтові канавки для відведення охолоджуючої...

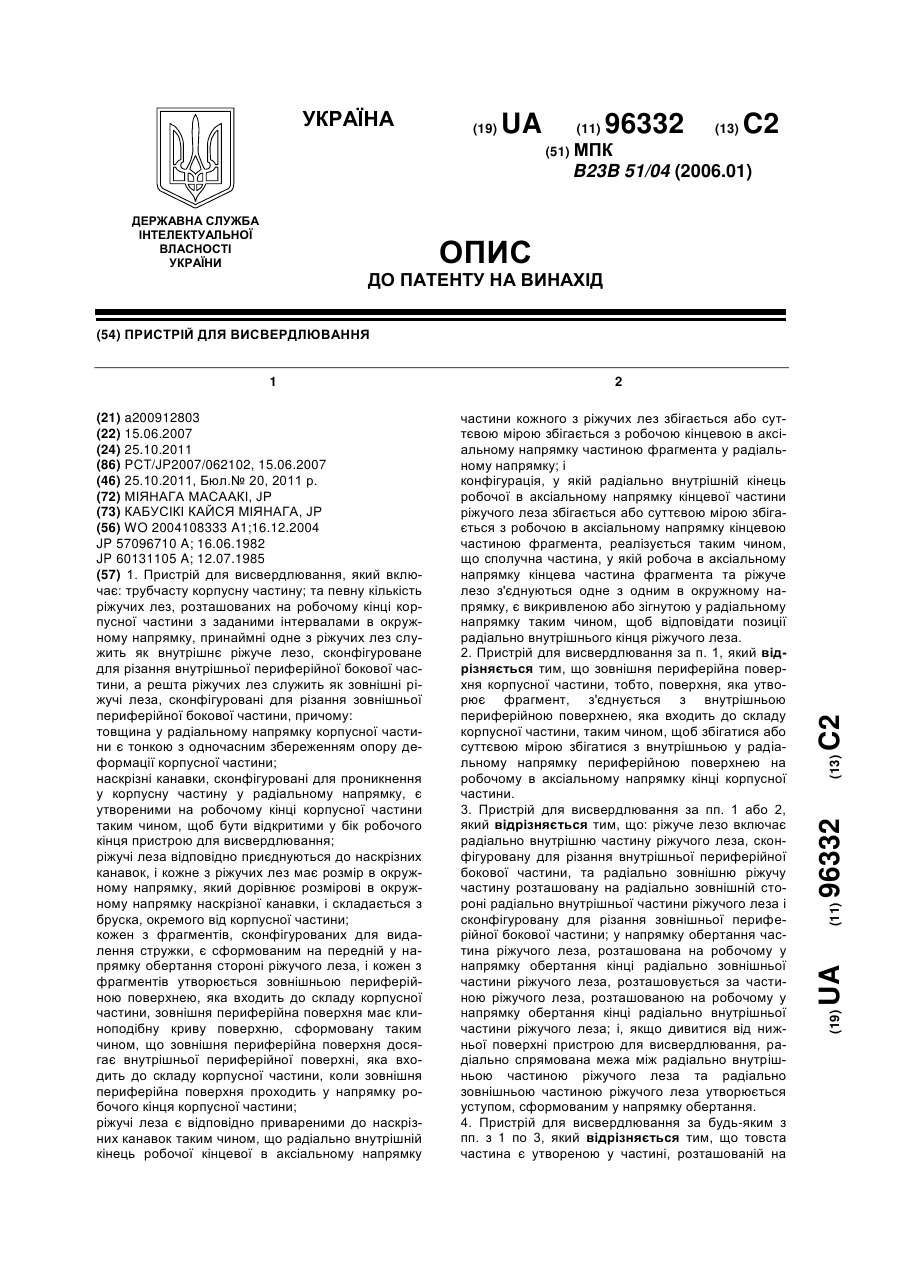

Номер патенту: 96332

Опубліковано: 25.10.2011

Автор: Міянага Масаакі

МПК: B23B 51/04

Мітки: висвердлювання, пристрій

Формула / Реферат:

1. Пристрій для висвердлювання, який включає: трубчасту корпусну частину; та певну кількість ріжучих лез, розташованих на робочому кінці корпусної частини з заданими інтервалами в окружному напрямку, принаймні одне з ріжучих лез служить як внутрішнє ріжуче лезо, сконфігуроване для різання внутрішньої периферійної бокової частини, а решта ріжучих лез служить як зовнішні ріжучі леза, сконфігуровані для різання зовнішньої периферійної бокової...

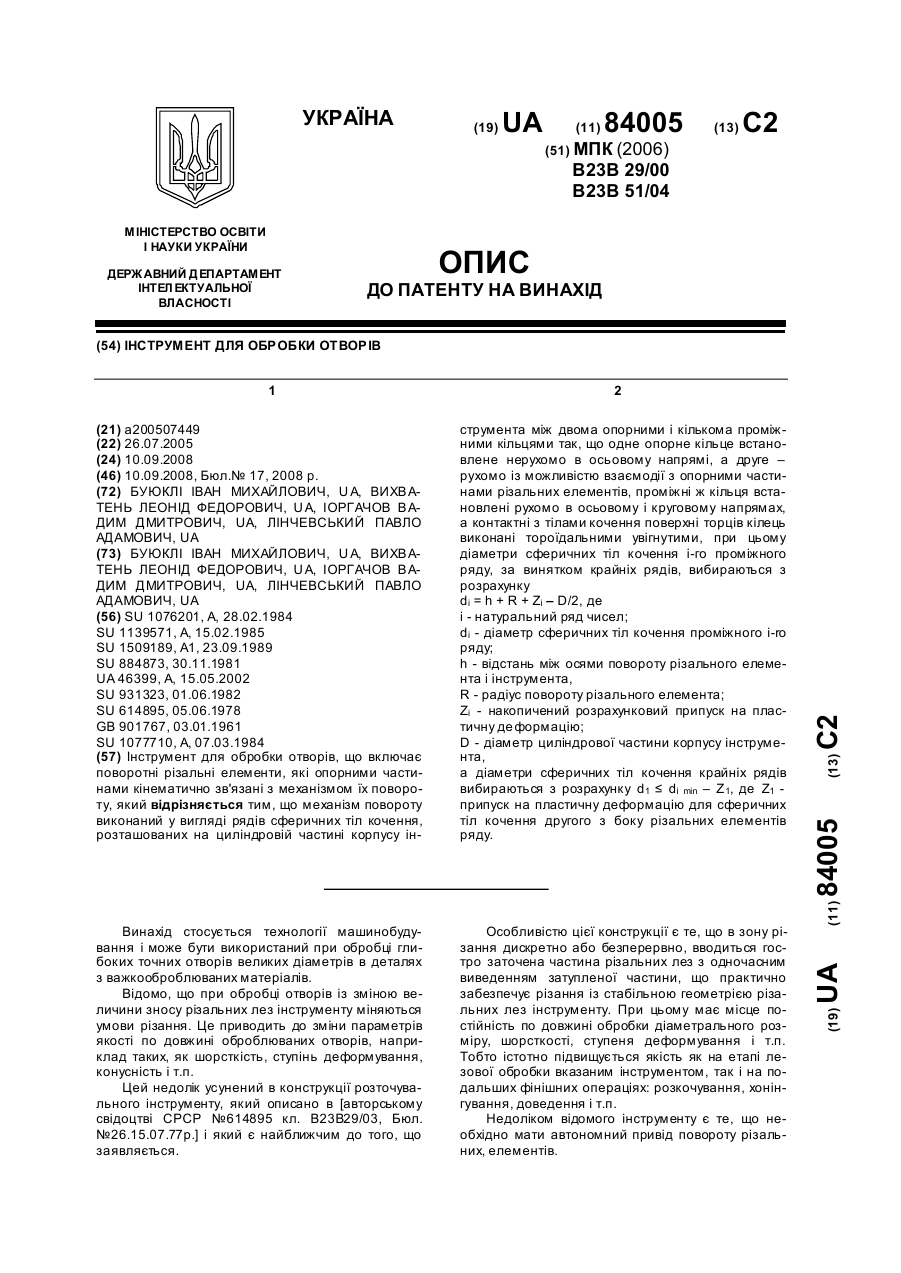

Номер патенту: 84005

Опубліковано: 10.09.2008

Автори: Лінчевський Павло Адамович, Іоргачов Вадим Дмитрович, Буюклі Іван Михайлович, Вихватень Леонід Федорович

МПК: B23B 29/00, B23B 51/04

Мітки: інструмент, отворів, обробки

Формула / Реферат:

Інструмент для обробки отворів, що включає поворотні різальні елементи, які опорними частинами кінематично зв'язані з механізмом їх повороту, який відрізняється тим, що механізм повороту виконаний у вигляді рядів сферичних тіл кочення, розташованих на циліндровій частині корпусу інструмента між двома опорними і кількома проміжними кільцями так, що одне опорне кільце встановлене нерухомо в осьовому напрямі, а друге – рухомо із можливістю...

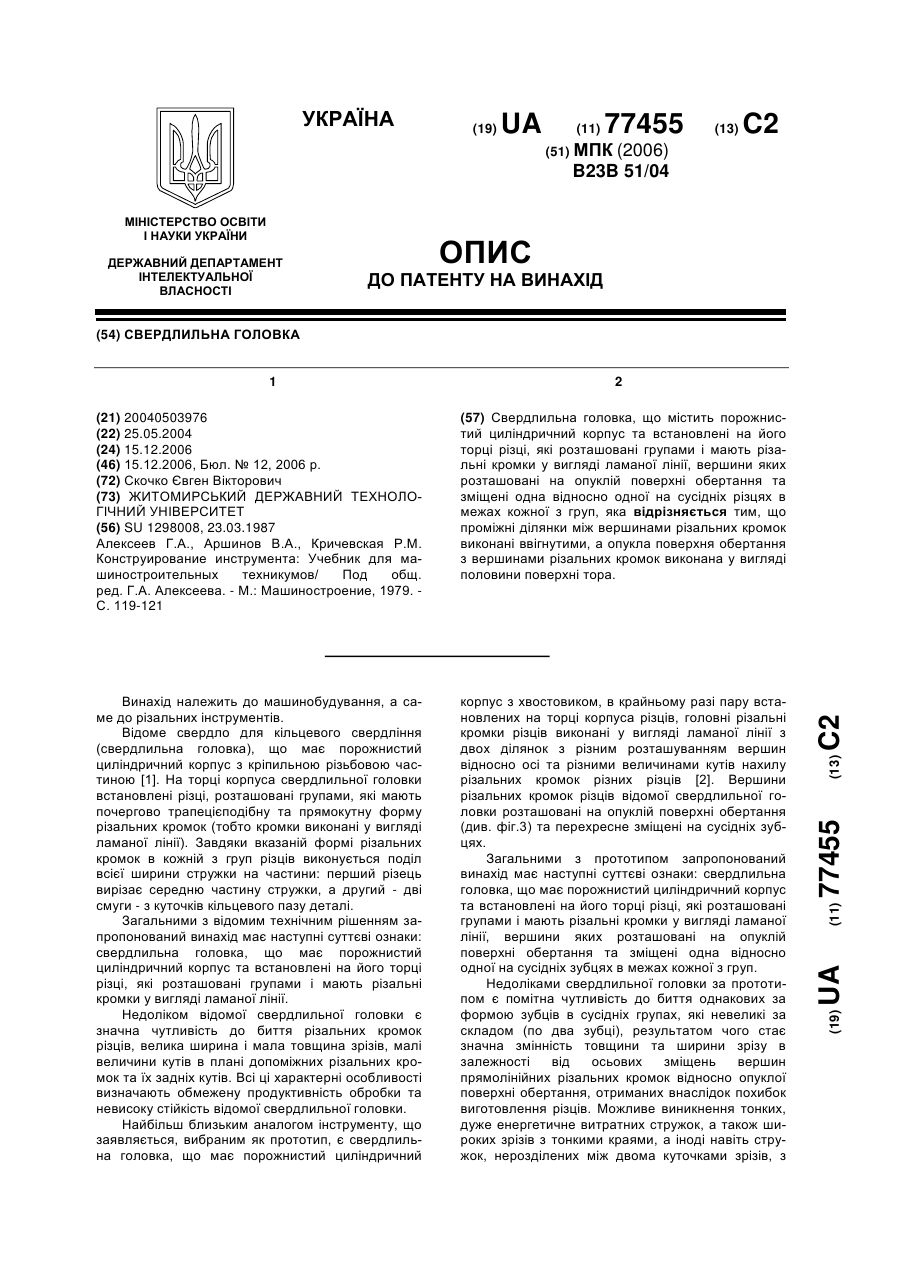

Номер патенту: 77455

Опубліковано: 15.12.2006

Автор: Скочко Євген Вікторович

МПК: B23B 51/04

Мітки: головка, свердлильна

Формула / Реферат:

Свердлильна головка, що містить порожнистий циліндричний корпус та встановлені на його торці різці, які розташовані групами і мають різальні кромки у вигляді ламаної лінії, вершини яких розташовані на опуклій поверхні обертання та зміщені одна відносно одної на сусідніх різцях в межах кожної з груп, яка відрізняється тим, що проміжні ділянки між вершинами різальних кромок виконані ввігнутими, а опукла поверхня обертання з вершинами різальних...

Номер патенту: 11342

Опубліковано: 25.12.1996

Автори: Омшин Анатолій Єгорович, Глушак Анатолій Данилович, Старіков Леонід Михайлович, Лупкін Борис Володимирович

МПК: B23B 51/04

Мітки: кільцеве, сверло

Формула / Реферат:

Кольцевое сверло с каналами для подвода смазочно-охлаждающей среды (СОС), в корпусе которого установлен с кольцевым зазором подпру­жиненный относительно него толкатель, отличаю­щееся тем, что, с целью снижения энергозатрат на подачу СОС, каналы подвода СОС выполнены на боковой поверхности корпуса под углом к каса­тельной к его внутренней поверхности встречно передним поверхностям зубьев кольцевого сверла, причем значение указанного угла...

Номер патенту: 9197

Опубліковано: 30.09.1996

Автор: Гречка Григорій Петрович

МПК: B23B 51/04, B23B 35/00

Мітки: свердло

Формула / Реферат:

Сверло по авт.св. № 914193, отличающееся тем, что, с целью обеспечения сверления кольце­вых отверстий, образующая которых представляет собой линию с переменным знаком кривизны, на­ружный и внутренний слои выполнены из матери­алов, обладающих различными коэффициентами магнитострикции, причем материалу с большим коэффициентом теплового расширения соответст­вует малый коэффициент магнитострикции и нао­борот.

Номер патенту: 9194

Опубліковано: 30.09.1996

Автори: Сергієнко Евгеній Андрійович, Гречка Григорій Петрович, Беловол Валерій Степанович, Маслов Володимир Петрович, Примак Леонтій Павлович

МПК: B23B 51/04, B23B 35/00

Мітки: свердління, спосіб, отворів, кільцевого, свердло, здійснення

Формула / Реферат:

1. Способ кольцевого сверления отверстий в деталях издиэлектрических материалов, согласно которому алмазному трубчатому сверлу сообщают вращательное и поступательное движения относи­тельно детали, отличающимся тем, что, с целью получения отверстий переменного вдоль его обра­зующей диаметра, в процессе сверления на инстру­мент воздействуют переменным магнитным полем, индуцирующим вихревые токи с нагревом рабочей части инструмента до достижения...
