Алмазне трубчате свердло

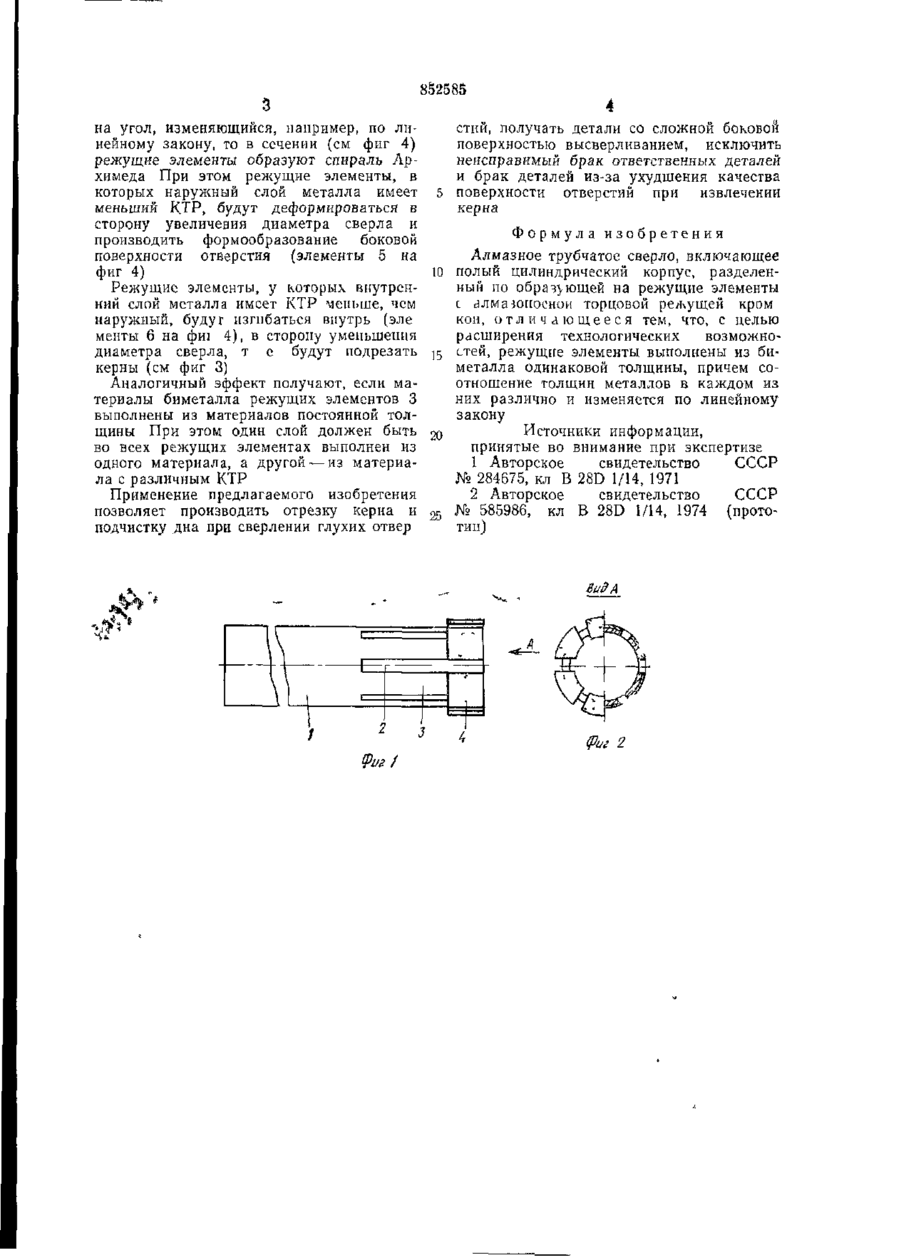

(и) Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ {61) Дополнительное к авт. свид-ву • — (22) Заявлено 16.11.79 (21) 2838684/29-33 с присоединением заявки № — Государственный комитет (23) Приоритет — СССР по делам изобретений (43) Опубликовано 07.08.81. Бюллетень № 29 и открытий (45) Дата опубликования описания 07.08.81 (72) Авторы изобретения 3 (51) М К л В 28D 1/14 (53) УДК 621.951.45 (088.8) Г. П. Гречка, В. П. Маслов, Ю. Т. Лопатин и Е. А. Сергиенко (71) Заявитель — (54) АЛМАЗНОЕ ТРУБЧАТОЕ СВЕРЛО 1 Изобретение относится к области обработки неметаллических материалов и может быть использовано при сверлении отверстий. Известно сверло, содержащее полый цилиндрический корпус с алмазоносной торцовой режущей частью [1]. Наиболее близким техническим решением из известных является алмазное тубчатое сверло, включающее цилиндрический корпус, разделенный по образующей на режущие элементы с алмазоносной торцовой режущей кромкой [2]. Недостатком известных алмазных сверл является то, что они позволяют сверлить отверстия постоянного диаметра только с цилиндрической формой боковой поверхности. Цель изобретения — расширение технологических возможностей при обработке отверстий алмазным трубчатым сверлом Это достигается тем, что в алмазном трубчатом сверле, включающем полый цилиндрический корпус, разделенный по образующей на режущие элементы с алмазоносной торцовой режущей кромкой, режущие элементы выполнены из биметалла одинаковой толщины, причем соотношение толщин металлов в каждом из них различно и изменяется по линейному закону. 5 Ю 15 20 25 30 На фиг. 1 изображена конструкция сверла; на фиг 2 —вид А на фиг. 1; на фиг. 3 —сверло в процессе сверления; на фиг. 4 — траектории движения, совершаемые каждым режущим элементом в процессе резания. Сверло конструктивно состоит из корпуса 1, выполнено из биметалла, которое продольными разрезами 2 разделено на режущие элементы 3, оснащенные абразивными режущими кромками 4, выполнеными, например, из алмаза Работа сверла происходит следующим образом Сверлу сообщают вращательное и поступательное движение и вводят в контакт с обрабатываемым материалом, например, ситаллом, кварцем, керамикой и т. д. В процессе сверления на него воздействуют внешними физическими полями, например токами высокой частоты Под их действием режущие элементы начинают изгибаться в радиальном направлении в сторону материала с меньшим коэффициентом линейного температурного расширения (КТР), что обусловлено соответствующим выбором отношения толщин материалов биметалла. Если эти толщины подобрать так, что при нагреве до одинаковой температуры режущие элементы будут изгибаться 852585 стий, получать детали со сложной боковой на угол, изменяющийся, например, по липоверхностью высверливанием, исключить нейному закону, то в сечении (см фиг 4) неисправимый брак ответственных деталей режущие элементы образуют спираль Ари брак деталей из-за ухудшения качества химеда При этом режущие элементы, в которых наружный слой металла имеет 5 поверхности отверстий при извлечении керна меньший КТР, будут деформироваться в сторону увеличения диаметра сверла и Формула изобретения производить формообразование боковой поверхности отверстия (элементы 5 на Алмазное трубчатое сверло, включающее фиг 4) 10 полый цилиндрический корпус, разделенный по образ>ющей на режущие элементы Режущие элементы, у которых внутренс алмазоносной торцовой режущей кром ний слой металла имеет КТР меньше, чем кои, о т л и ч а ю щ е е с я тем, что, с целью наружный, будут изгибаться внутрь (эле расширения технологических возможноменты 6 на фиі 4), в сторону уменьшения диаметра сверла, т е будут подрезать ] 5 стей, режущие элементы выполнены из биметалла одинаковой толщины, причем сокерны (см фиг 3) отношение толщин металлов в каждом из Аналогичный эффект получают, если маних различно и изменяется по линейному териалы биметалла режущих элементов 3 закону выполнены из материалов постоянной толщины При этом один слой должен быть 20 Источники информации, во всех режущих элементах выполнен из принятые во внимание при экспертизе одного материала, а другой— из материа1 Авторское свидетельство СССР ла с различным КТР № 284675, кл В 28D 1/14, 1971 Применение предлагаемого изобретения 2 Авторское свидетельство СССР позволяет производить отрезку керна и 25 № 585986, кл В 28D 1/14, 1974 (протоподчистку дна при сверлении глухих отвер тип) ВидА vO* фиг 2 фш/ 852585 фуг 4 Составите іь К Хлмидулов Редактор Т Колодцева Техред И. Забологнова Корректор 3. Тарасова Заказ 1564/12 Изд № 488 Тираж 634 Подписное НПО «Поиск» Государственного к шнтета СССР по делам изобретений п огкрытий 113035, Москва, Ж-35, Рауыс^ая наб , д 4/5 Типография, пр Сапунова, 2
