Човниковий пристрій

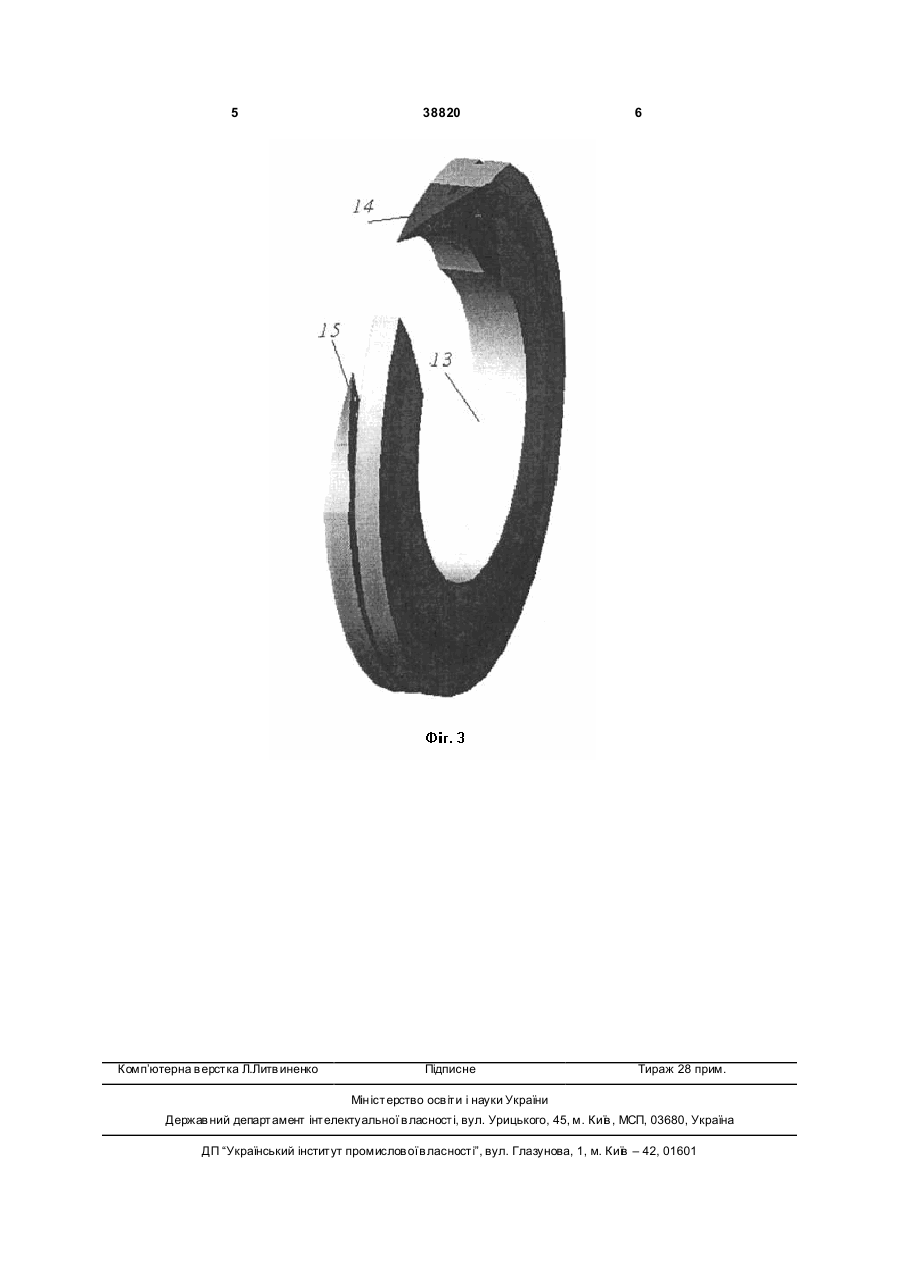

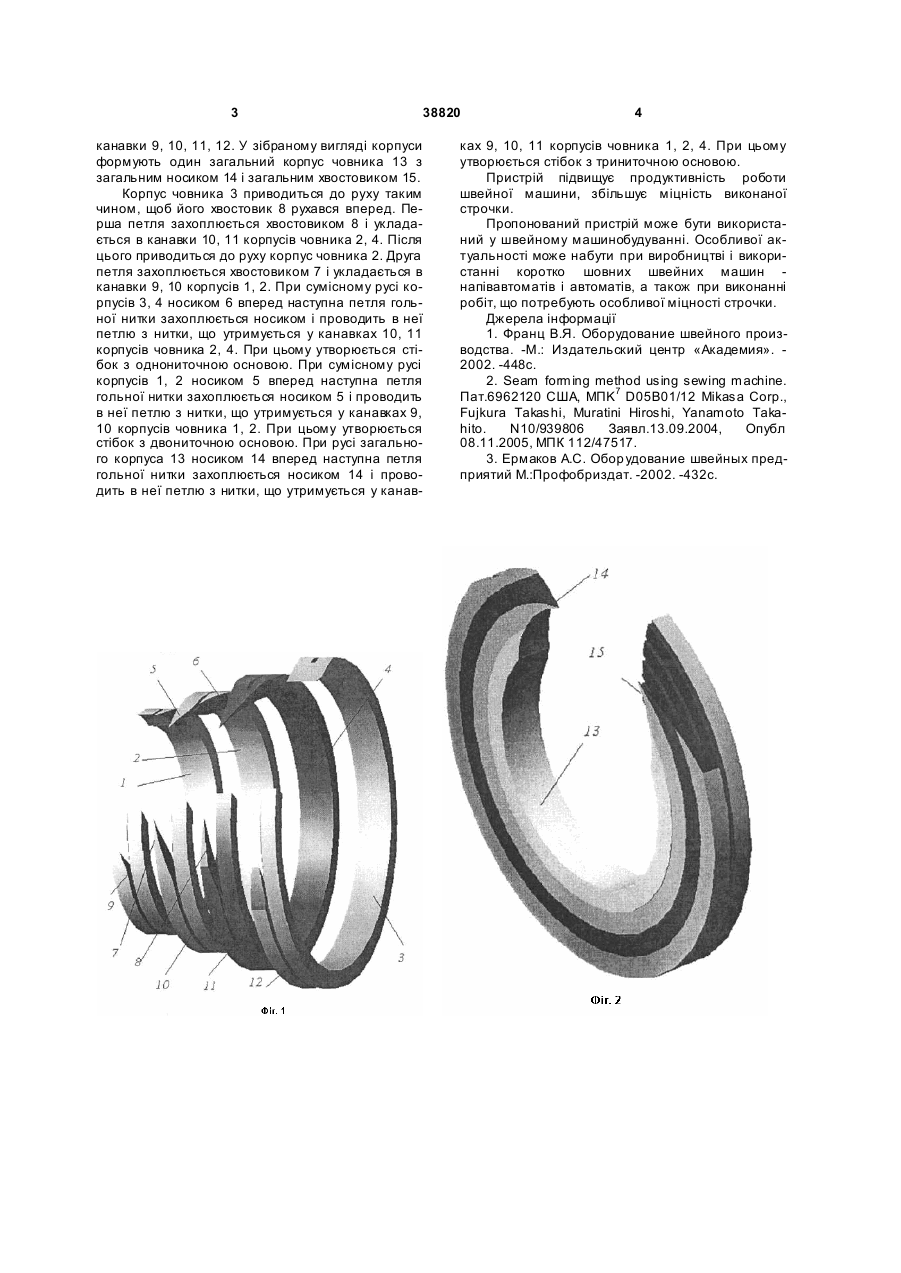

Човниковий пристрій, що містить корпус човника з носиком і хвостовиком, який відрізняється тим, що додано три вн утрішні корпуси човників з носиками і хвостовиками, причому на корпусах виконані повздовжні канавки для утримання нитки. (19) (21) u200807419 (22) 29.05.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) РЯБЧИКОВ МИКОЛА ЛЬВОВИЧ, UA, ВЕЦАЛО ГАННА ВІКТОРІВНА, U A (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ, U A 3 38820 канавки 9, 10, 11, 12. У зібраному вигляді корпуси формують один загальний корпус човника 13 з загальним носиком 14 і загальним хвостовиком 15. Корпус човника 3 приводиться до руху таким чином, щоб його хвостовик 8 рухався вперед. Перша петля захоплюється хвостовиком 8 і укладається в канавки 10, 11 корпусів човника 2, 4. Після цього приводиться до руху корпус човника 2. Друга петля захоплюється хвостовиком 7 і укладається в канавки 9, 10 корпусів 1, 2. При сумісному русі корпусів 3, 4 носиком 6 вперед наступна петля гольної нитки захоплюється носиком і проводить в неї петлю з нитки, що утримується у канавках 10, 11 корпусів човника 2, 4. При цьому утворюється стібок з однониточною основою. При сумісному русі корпусів 1, 2 носиком 5 вперед наступна петля гольної нитки захоплюється носиком 5 і проводить в неї петлю з нитки, що утримується у канавках 9, 10 корпусів човника 1, 2. При цьому утворюється стібок з двониточною основою. При русі загального корпуса 13 носиком 14 вперед наступна петля гольної нитки захоплюється носиком 14 і проводить в неї петлю з нитки, що утримується у канав 4 ках 9, 10, 11 корпусів човника 1, 2, 4. При цьому утворюється стібок з триниточною основою. Пристрій підвищує продуктивність роботи швейної машини, збільшує міцність виконаної строчки. Пропонований пристрій може бути використаний у швейному машинобудуванні. Особливої актуальності може набути при виробництві і використанні коротко шовних швейних машин напівавтоматів і автоматів, а також при виконанні робіт, що потребують особливої міцності строчки. Джерела інформації 1. Франц В.Я. Оборудование швейного производства. -Μ.: Издательский центр «Академия». 2002. -448с. 2. Seam forming method using sewing machine. Пат.6962120 США, ΜΠΚ7 D05Β01/12 Mikasa Corp., Fujkura Takashi, Muratini Hiroshi, Yanamoto Takahito. N10/939806 Заявл.13.09.2004, Опубл 08.11.2005, МПК 112/47517. 3. Ермаков A.C. Обор удование швейных предприятий М.:Профобриздат. -2002. -432с. 5 Комп’ютерна в ерстка Л.Литв иненко 38820 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
