Човниковий пристрій

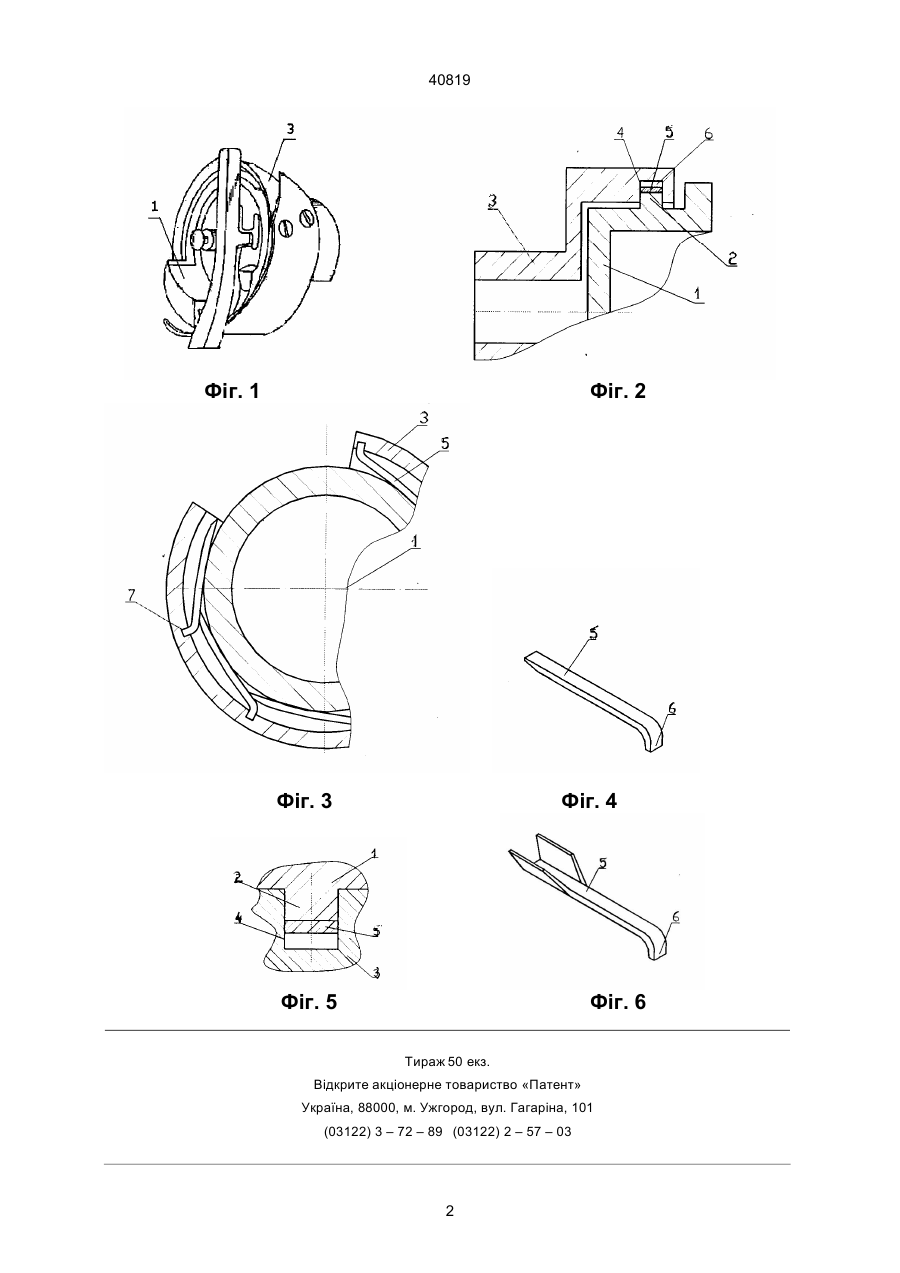

1. Човниковий пристрій, який включає крючок з пазом і шпулетримач з ободком, який відрізняється тим, що паз крючка містить рівномірно розміщені пружні пелюстки, 2. Човниковий пристрій по п. 1, який відрізняється тим, що пелюстки мають ребра з кутом розмаху a від 30 до 170°. Зоя (13) 40819 (11) UA ту з пелюстками. На фіг. З зображено січення човника в площині. На фіг. 4 зображена пелюстка. На фіг. 5 зображений частковий вид човникового комплекту. На фіг. 6 зображена пелюстка з ребрами. Човниковий пристрій містить шпулетримач 1, на якому знаходиться ободок 2, крючок 3, який має паз 4, в якому розміщена пелюстка 5, що має хвостовик 6, який розміщений в прорізі 7. При обертанні крючка 3 шпулетримач 1 утримується пелюстками 5. Пелюстки за рахунок пружних сил, що діють в радіальному напрямку, рівномірно притискаються до шпулетримача 1. Для компенсації аксіального зазору пелюстки виготовляються з ребрами (фіг. 6). Використання пелюстків, які рівномірно притискаються до пазу шпулетримача за рахунок пружних сил, зменшує зношення контактних поверхонь при їх роботі, що підвищує ресурс роботи човникового пристрою. Використання пружного з'єднання дозволяє підвищити надійність роботи човникового пристрою за рахунок ліквідації зазорів в з'єднанні крючок - шпулетримач, що підвищує якість стібків; підвищення ресурсу роботи човникового пристрою здійснюється за рахунок рівномірного контактування пелюстків з ободком шпулетримача. Джерела інформації. 1. Червяков Ф.И., Николаенко А.А. Швейное производство. М.: Машиностроение, 1976.– 416с. 2. Патент США. - №4393798. - кл. 112–231.МКИ D05 В 57/10. (19) Винахід відноситься до швейного машинобудування, а саме до човникових пристроїв. Відомий човниковий пристрій, що містить крючок, шпулетримач, шпульку [1]. Вказаний човниковий комплект не дозволяє компенсувати зазори між крючком і шпулетримачем і підвищити ресурс роботи. Найбільш близько до запропонованого по технічній сутності є човниковий пристрій [2], який містить крючок і шпулетримач з пристроєм для з'єднання з крючком, що має кільце - поясок, який розміщений в пазах на протилежних площинах крючка і шпулетримача. Конструкція човникового пристрою забезпечує компенсування зазорів між крючком і шпулетримачем, але не дозволяє підвищити ресурс його роботи в результаті нерівномірного розжимання розрізного кільця в радіальному напрямку, що є причиною нерівномірного зношування контактних поверхонь. В основу винаходу поставлена задача підвищення ресурсу роботи човникового пристрою і компенсації зазорів між крючком і шпулетримачем. Поставлена задача реалізується за рахунок того, що в човниковому пристрою, який включає крючок з пазом і шпулетримач з пояском, відповідно до винаходу, паз крючка містить рівномірно розміщені пружні пелюстки, причому пелюстки можуть мати ребра з кутом розмаху a від 30 до 170о. Пелюстки виготовляються з пружного матеріалу (наприклад, берилієвої бронзи, сталі і т. п.) На фіг. 1 зображений човниковий пристрій. На фіг. 2 зображена частина човникового комплек А ____________________ 40819 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 40819 3
