Пристрій для вимірювання величини електричного заряду

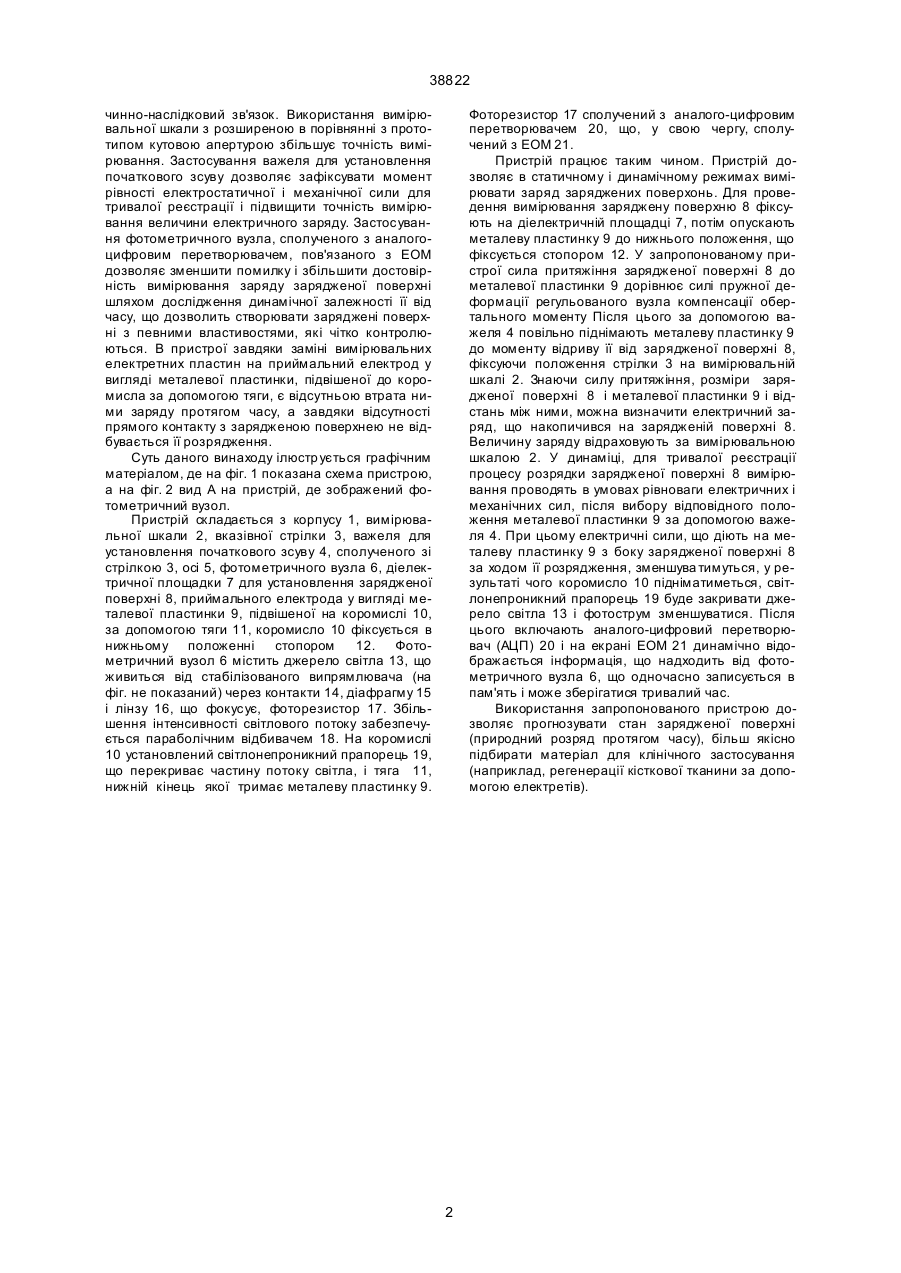

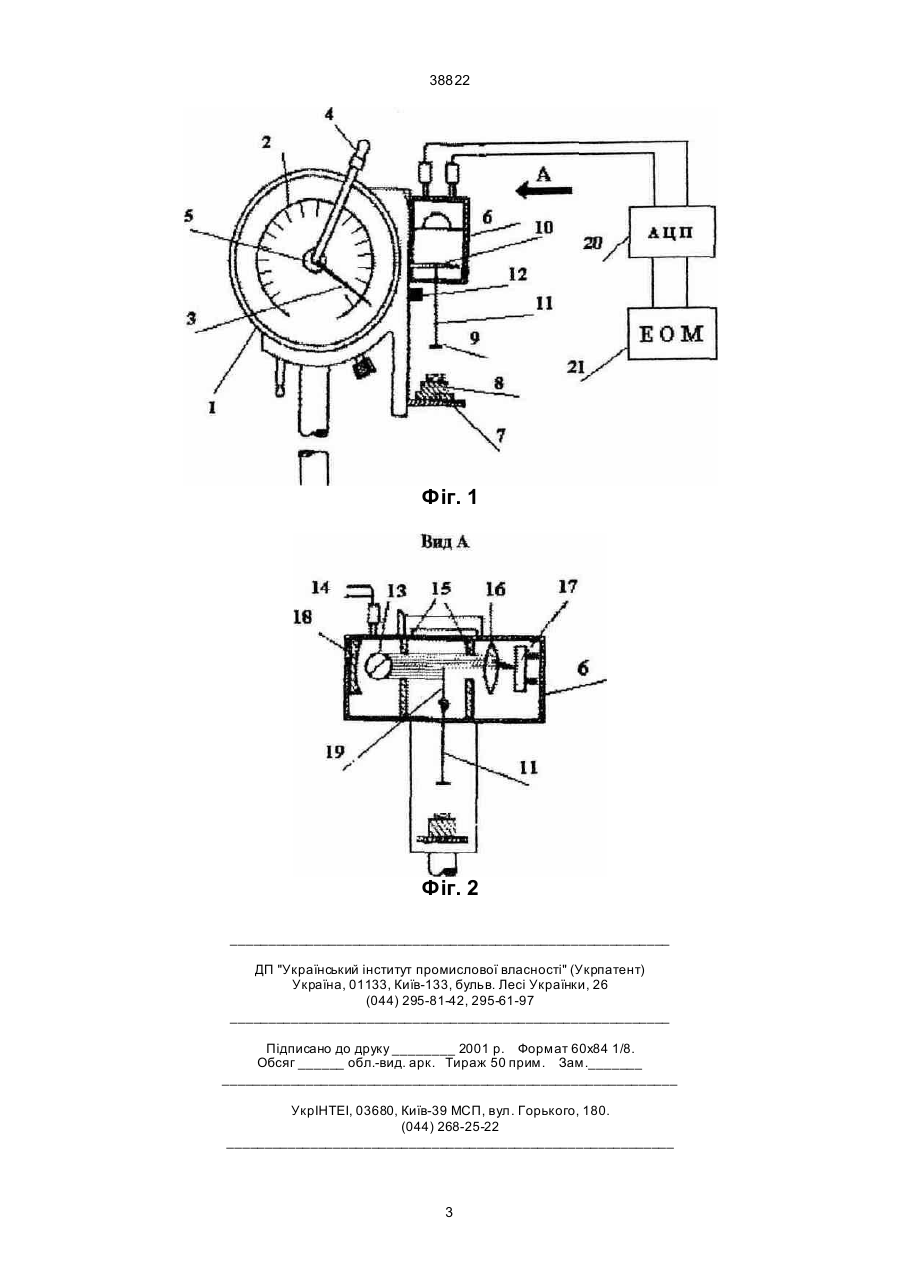

Пристрій для вимірювання величини електричного заряду, що містить приймальний електрод, корпус з розташованою на ньому вимірювальною шкалою, вісь, сполучену з регульованим вузлом 38822 чинно-наслідковий зв'язок. Використання вимірювальної шкали з розширеною в порівнянні з прототипом кутовою апертурою збільшує точність вимірювання. Застосування важеля для установлення початкового зсуву дозволяє зафіксувати момент рівності електростатичної і механічної сили для тривалої реєстрації і підвищити точність вимірювання величини електричного заряду. Застосування фотометричного вузла, сполученого з аналогоцифровим перетворювачем, пов'язаного з ЕОМ дозволяє зменшити помилку і збільшити достовірність вимірювання заряду зарядженої поверхні шляхом дослідження динамічної залежності її від часу, що дозволить створювати заряджені поверхні з певними властивостями, які чітко контролюються. В пристрої завдяки заміні вимірювальних електретних пластин на приймальний електрод у вигляді металевої пластинки, підвішеної до коромисла за допомогою тяги, є відсутньою втрата ними заряду протягом часу, а завдяки відсутності прямого контакту з зарядженою поверхнею не відбувається її розрядження. Суть даного винаходу ілюстр ується графічним матеріалом, де на фіг. 1 показана схема пристрою, а на фіг. 2 вид А на пристрій, де зображений фотометричний вузол. Пристрій складається з корпусу 1, вимірювальної шкали 2, вказівної стрілки 3, важеля для установлення початкового зсуву 4, сполученого зі стрілкою 3, осі 5, фотометричного вузла 6, діелектричної площадки 7 для установлення зарядженої поверхні 8, приймального електрода у вигляді металевої пластинки 9, підвішеної на коромислі 10, за допомогою тяги 11, коромисло 10 фіксується в нижньому положенні стопором 12. Фотометричний вузол 6 містить джерело світла 13, що живиться від стабілізованого випрямлювача (на фіг. не показаний) через контакти 14, діафрагму 15 і лінзу 16, що фокусує, фоторезистор 17. Збільшення інтенсивності світлового потоку забезпечується параболічним відбивачем 18. На коромислі 10 установлений світлонепроникний прапорець 19, що перекриває частину потоку світла, і тяга 11, нижній кінець якої тримає металеву пластинку 9. Фоторезистор 17 сполучений з аналого-цифровим перетворювачем 20, що, у свою чергу, сполучений з ЕОМ 21. Пристрій працює таким чином. Пристрій дозволяє в статичному і динамічному режимах вимірювати заряд заряджених поверхонь. Для проведення вимірювання заряджену поверхню 8 фіксують на діелектричній площадці 7, потім опускають металеву пластинку 9 до нижнього положення, що фіксується стопором 12. У запропонованому пристрої сила притяжіння зарядженої поверхні 8 до металевої пластинки 9 дорівнює силі пружної деформації регульованого вузла компенсації обертального моменту Після цього за допомогою важеля 4 повільно піднімають металеву пластинку 9 до моменту відриву її від зарядженої поверхні 8, фіксуючи положення стрілки 3 на вимірювальній шкалі 2. Знаючи силу притяжіння, розміри зарядженої поверхні 8 і металевої пластинки 9 і відстань між ними, можна визначити електричний заряд, що накопичився на зарядженій поверхні 8. Величину заряду відраховують за вимірювальною шкалою 2. У динаміці, для тривалої реєстрації процесу розрядки зарядженої поверхні 8 вимірювання проводять в умовах рівноваги електричних і механічних сил, після вибору відповідного положення металевої пластинки 9 за допомогою важеля 4. При цьому електричні сили, що діють на металеву пластинку 9 з боку зарядженої поверхні 8 за ходом її розрядження, зменшува тимуться, у результаті чого коромисло 10 підніматиметься, світлонепроникний прапорець 19 буде закривати джерело світла 13 і фотострум зменшуватися. Після цього включають аналого-цифровий перетворювач (АЦП) 20 і на екрані ЕОМ 21 динамічно відображається інформація, що надходить від фотометричного вузла 6, що одночасно записується в пам'ять і може зберігатися тривалий час. Використання запропонованого пристрою дозволяє прогнозувати стан зарядженої поверхні (природний розряд протягом часу), більш якісно підбирати матеріал для клінічного застосування (наприклад, регенерації кісткової тканини за допомогою електретів). 2 38822 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
